BENTLY 3500/15 | 24 VDC 电源单元 | 状态监测系统可靠性保障方案

描述

关键技术规格

• 产品型号: 3500/15
• 制造商: Bently Nevada (a Baker Hughes company)
• 所属系统: Bently Nevada 3500 Machinery Protection System
• 输出电压: +24 VDC ±2%（稳压输出）
• 最大输出电流: 4.0 A（连续），支持瞬时峰值至 5 A
• 输入电源: 90–132 VAC 或 180–264 VAC（自动切换），47–63 Hz
• 冗余模式: 支持双 3500/15 模块并联运行，实现 N+1 冗余供电
• 热插拔能力: 支持带电插入/拔出，不影响机架内其他模块运行
• 状态指示: 前面板 LED 显示 POWER OK、AC FAIL、DC FAIL、REDUNDANCY LOSS
• 工作温度: 0°C 至 +65°C（符合工业现场环境要求）

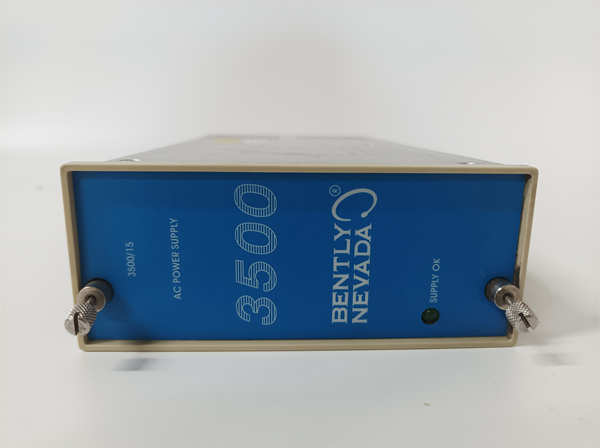

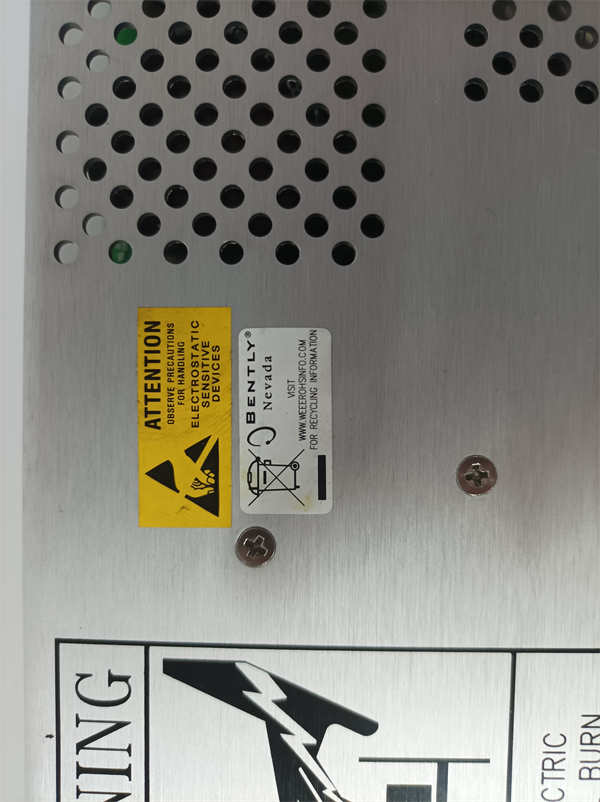

BENTLY 3500/15

功能定位与应用场景分析

3500/15 是 Bently Nevada 3500 机械保护系统中不可或缺的电源基础设施模块，其核心任务是为整个 3500 机架（包括振动监测卡、转速卡、继电器输出卡等）提供稳定、洁净且具备冗余能力的 24 VDC 电源。在汽轮机、压缩机、泵组等关键旋转设备的在线保护系统中，电源失效等同于保护功能丧失，可能直接导致重大设备损坏或安全事故。因此，3500/15 的高可靠性设计——包括宽范围交流输入、过流/过压保护、热插拔支持及冗余状态诊断——使其成为保障系统“永不掉电”的第一道防线。

该模块并非通用工业电源，而是深度集成于 3500 机架背板供电架构中，其输出通过背板母线直接分配给所有 I/O 和逻辑模块，并通过专用信号线向系统报告电源健康状态。只有当两块 3500/15 同时安装时，系统才判定为“冗余就绪”，任一模块故障将触发 REDUNDANCY LOSS 报警，但不会中断保护功能。

典型应用场景包括：

• 场景一：用于电厂汽轮发电机组的 3500 保护系统，确保在单路市电中断时，冗余电源无缝维持轴振、瓦温、转速等关键参数的连续监测与跳闸输出
• 场景二：作为石油天然气长输管线压缩机站的核心供电单元，支持无人值守站场的高可用性要求
• 场景三：用于老旧 3500 系统的电源升级或替换，替代早期非冗余电源模块（如 3500/10），提升系统整体可靠性等级

质量标准与测试流程

我们理解，在旋转机械保护系统中，电源模块的失效意味着整个保护链的崩溃，其后果可能是灾难性的。因此，我们对每一台 3500/15 实施严苛的可靠性验证流程：

• 外观与清洁：检查模块外壳无变形、散热片无积尘，DIN 导轨卡扣及背板连接器无氧化或物理损伤，确保安装可靠性。
• 上机实测：将模块安装于真实 Bently 3500 机架（含 3500/05 框架接口模块及模拟负载卡），在 90 VAC 和 264 VAC 输入下分别进行 72 小时满载（4 A）连续运行测试。
• 功能诊断：验证 POWER OK 信号输出逻辑；模拟 AC 失电、DC 过载及冗余模块拔出，确认前面板 LED 及 3500/05 框架报警状态准确无误；测试热插拔过程中机架电压波动 ≤ ±0.5 V。
• 质保承诺：仅通过全部测试项的模块方可出库，并提供 12 个月功能性质量保证，覆盖元器件早期失效及性能漂移问题。

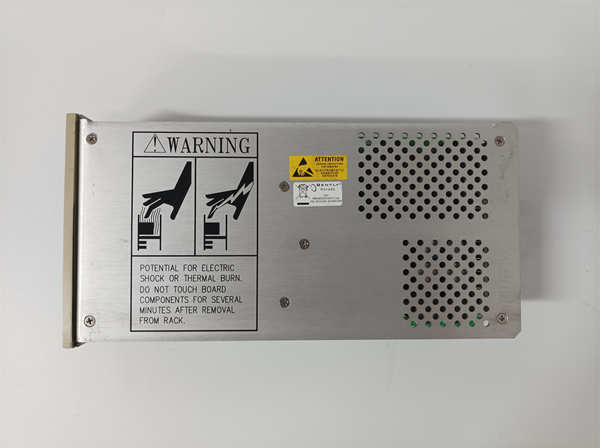

BENTLY 3500/15

兼容性与升级路径 (技术支持)

为确保 3500/15 在您的 3500 系统中正确部署并发挥冗余价值，请务必核对以下关键信息：

• 硬件/固件：3500/15 适用于所有版本的 3500/05 框架接口模块（包括 Rev A 至 Rev H），无需特定固件版本，但建议系统软件（如 System 1）版本不低于 v4.0 以支持完整诊断显示。
• 配套组件：必须与 3500/05 框架接口模块配合使用；单机架最多可安装两块 3500/15 实现冗余；不支持与旧款 3500/10（非冗余电源）混用。
• 替代关系：3500/15 是 3500/10 的功能增强替代品，引脚兼容但功能更全（增加冗余检测）。若您的系统仅需单电源且无冗余要求，3500/10 仍可使用，但已逐步停产。
