BENTLY 3500-05-01-03-00-00-00 标准19英寸机架 – 3500监测系统核心载体！

描述

BENTLY 3500-05-01-03-00-00-00：这块19英寸标准机架，那是3500系列监测系统的“承重墙”！它为所有模块提供可靠的机械固定、电源分配和背板通信总线，确保系统稳定运行。机架类型：盘装（Panel Mount），可用槽位：14个，电源配置：冗余可选。这款3500-05-01-03-00-00-00专为恶劣工业环境设计，确保核心数据的精准采集和高速处理。

3500-05-01-03-00-00-00 产品概述

谈到大型旋转机械的保护和状态监测，Bently Nevada的3500监测系统绝对是全球工业界的“金标准”。而你提供的型号3500-05-01-03-00-00-00，正是这套系统的物理基础——3500/05 通用机架。它不是一个有功能逻辑的模块，但却是所有逻辑运行的载体，是整个系统的“骨架”和“血液循环系统”。这款机架的设计，完全是为了满足工业现场对高可靠性和高可用性的严苛要求。

BENTLY 3500-05-01-03-00-00-00机架采用标准的19英寸设计，非常方便集成到控制柜（Control Cabinet）中。它的核心功能是提供坚固的机械结构来容纳电源、主控模块、接口模块和所有监测器模块（Monitor Modules），同时通过高品质的背板总线（Backplane Bus）实现模块间的高速通信和数据交换。这款型号的配置，特别指出它是盘装机架（Panel Mount），适合安装在操作盘或控制柜的面板上。这个3500-05-01-03-00-00-00机架内部共有14个可用槽位，可以根据需求灵活配置各种振动、位移、温度等I/O卡件，为透平机械、压缩机、发电机组等关键设备提供全方位的实时保护和监测。

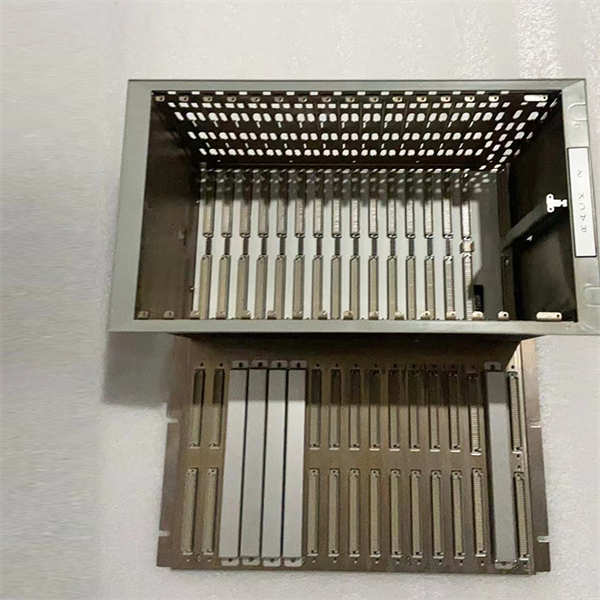

BENTLY 3500-05-01-03-00-00-00

3500-05-01-03-00-00-00 技术规格

主要特点和优势

老实说，一个空机架能有什么特点？但Bently的3500-05-01-03-00-00-00不一样，它的“硬”特点就在于它为整个3500系统提供的可靠性基础。

无与伦比的机械强度和抗振设计：这3500-05-01-03-00-00-00机架可不是随便一个钣金件。它采用坚固的合金材料和精密的结构设计，能够承受工业现场常见的机械振动和冲击。在汽轮机、压缩机这类振动源附近，它能确保内部的电子模块和背板连接稳如磐石，不会因为震动导致接触不良，这是保证数据采集连续性和保护系统（Protection System）可靠性的前提。

高可靠性背板总线 (Backplane Bus)：整个3500系统的神经通路就在这块背板上。TRICONEX 3500-05-01-03-00-00-00的背板采用特殊设计，确保了模块间的通信速度快、抗干扰能力强。更关键的是，它支持所有监测器和I/O模块的热插拔（Hot Swapping）功能。系统运行中，哪个模块坏了、需要升级，直接拔插，不影响其他模块的工作，大大提高了系统的可用性（Availability）。

灵活的模块配置和冗余电源支持：14个槽位，除了左边两个固定的电源和主控槽位，剩下的12个槽位可以根据需要，插入各种振动监视器、温度模块、或继电器模块。3500-05-01-03-00-00-00支持配置两块独立的3500/15电源模块，实现电源冗余，确保即使主电源故障，系统也能无缝切换到备用电源，避免因为供电问题导致关键设备停机。这种容错设计（Fault-Tolerant Design）正是其在行业中领先的关键。

The BENTLY 3500-05-01-03-00-00-00 Panel Mount Rack serves as the foundational enclosure for the highly reliable Bently Nevada 3500 Machinery Protection System. Its primary strength lies in its superior mechanical robustness, designed to withstand severe industrial conditions and high vibration levels often present in proximity to rotating equipment. The rack features a high-speed, noise-resistant backplane that guarantees reliable data transmission between the installed monitor modules and the 3500/22M System Monitor. This critical component facilitates the system’s core features, notably Hot Swapping capability for virtually all modules, ensuring maintenance can be performed without interrupting the monitoring and protection functions of critical machinery. The 3500-05-01-03-00-00-00 configuration, specifically the panel-mount variant, offers optimal integration into control cabinets and industrial enclosures, adhering to the industry-standard 19-inch form factor. Furthermore, the provision for dual, redundant power supplies within the rack significantly elevates the system’s overall Mean Time Between Failure (MTBF), making it the uncompromising choice for critical asset monitoring across all major process industries.

应用领域

BENTLY 3500-05-01-03-00-00-00机架的应用领域，覆盖了所有需要对关键旋转机械进行连续监测和保护的重工业和流程工业。

电力行业 (Power Generation)：在火力发电、水力发电和核电站中，机架3500-05-01-03-00-00-00是汽轮机、发电机和给水泵等核心设备保护系统的标配。它容纳的监测器模块能实时监测轴振动、轴位移、偏心、胀差等关键参数，一旦参数超限，立刻触发保护联锁，避免灾难性设备损坏。

石油天然气与石化 (Oil & Gas and Petrochemical)：在炼油厂、LNG工厂和天然气输送站，3500-05-01-03-00-00-00用于监测大型压缩机、燃气轮机和工艺泵。这些设备一旦停机，经济损失巨大，因此系统对可靠性和响应速度要求极高。这款机架的稳定背板和冗余电源，确保了监测数据在毫秒级时间内被处理和响应。

冶金、钢铁与制造 (Metallurgy and Manufacturing)：在高速旋转的鼓风机、空气分离装置和大型工业风扇中，BENTLY 3500-05-01-03-00-00-00机架同样提供了无懈可击的保护。它不仅用于故障保护，还可以通过其数据采集能力，用于先进的状态监测（Condition Monitoring），帮助客户实现预知性维护（Predictive Maintenance）。

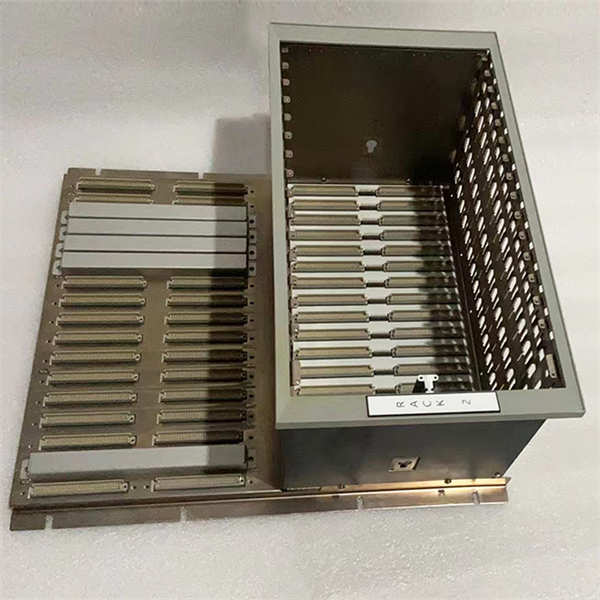

BENTLY 3500-05-01-03-00-00-00

相关产品

3500-05-01-03-00-00-00机架只是基础，要让它跑起来，必须搭配以下核心模块：

3500/15：电源模块（Power Supply），通常需要配置两块以实现电源冗余，是给3500-05-01-03-00-00-00供血的。

3500/22M：主控模块（System Monitor），系统的“大脑”，负责机架内部的配置、通信和诊断，必须插在机架的第二个槽位。

3500/42M：继电器模块（Relay Module），用于接受来自其他监视器模块的报警信号，然后输出开关量信号，控制现场的跳闸回路。

3500/40M：通用振动监视器（General Purpose Vibration Monitor），最常用的振动监测卡。

3500/50：转速/键相监视器（Tachometer/Keyphasor Monitor），用于精确测量轴的转速和相位参考。

3500-05-01-01-00-00-00：API 670标准安装机架，是3500-05-01-03-00-00-00的另一种安装形式，用于盘柜内部安装。

安装与维护

安装前准备: 安装BENTLY 3500-05-01-03-00-00-00机架前，必须仔细检查安装位置是否满足环境要求，尤其是温度和湿度。作为盘装机架，需要确保控制柜的开孔尺寸精确匹配3500-05-01-03-00-00-00的前面板，并使用所有提供的紧固件将其牢固地安装在面板上，确保接地可靠。电源接线必须明确区分交流（AC）和直流（DC）电源，并且强烈建议在机架上电前，将所有模块（尤其是3500/15电源模块）都按照正确的槽位插好。

维护建议: 3500-05-01-03-00-00-00机架本身是无源的，维护工作主要集中在保持其内部环境清洁和散热良好。应定期检查机架槽位是否有灰尘或腐蚀迹象，这可能会影响模块和背板连接的可靠性。
