BENTLY 289761-01 紧急停车设备 (ESD) 终端底座组件 – 精准监测，提升工业系统效率

描述

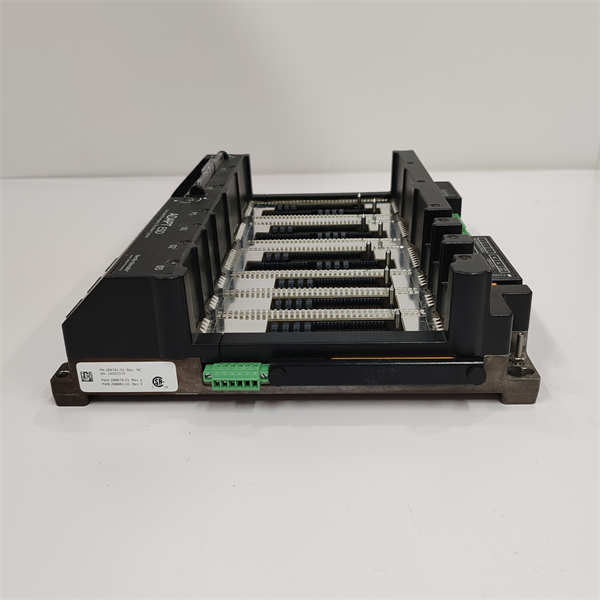

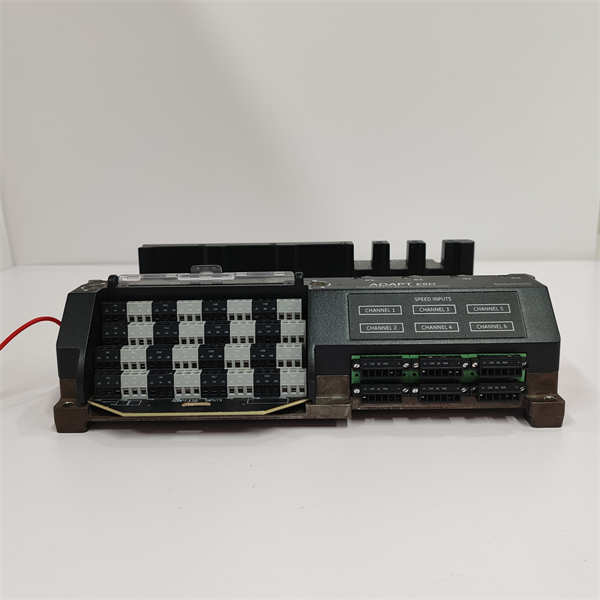

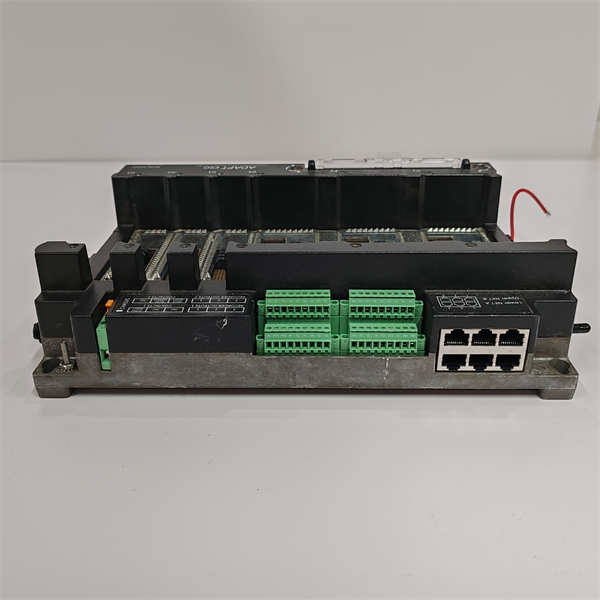

Bently Nevada 289761-01 是Bently Nevada 3701/55 ADAPT ESD (Emergency Shutdown Device) 超速/紧急停车系统的核心终端底座组件。这款模块是该安全仪表系统（SIS）的物理接口，用于连接来自现场的各种传感器信号和输出至执行机构的控制信号。作为Bently Nevada在机械保护领域的创新成果，289761-01 底座与 3701/55 ADAPT ESD 的CPU模块和I/O模块无缝配合，共同构建了一个高度可靠的三模冗余（TMR）架构，专为蒸汽轮机、燃气轮机、水轮机、膨胀机及其他关键旋转机械提供卓越的超速保护和紧急停车功能。通过 Bently Nevada 289761-01，系统能够接收来自超速传感器（如电涡流传感器或磁阻式转速传感器）的精确信号，并根据预设的安全逻辑，在发生超速或其他紧急情况时，快速、安全地执行停机操作，从而有效预防设备损坏、保障人员安全并降低非计划停机风险。其坚固的设计和高集成度体现了Bently Nevada在严苛工业环境下对产品可靠性和安全性的不懈追求。

BENTLY 289761-01

技术规格

主要特点和优势

高度集成的物理接口： Bently Nevada 289761-01 作为 3701/55 ADAPT ESD 系统的终端底座，提供了一个高度集成的物理接口，用于所有现场信号的连接。这包括超速传感器、离散量输入、模拟量输入以及至停车继电器和报警指示的输出，简化了系统布线，确保了信号的完整性。

三模冗余 (TMR) 架构支持： Bently Nevada 289761-01 是 3701/55 ADAPT ESD 系统TMR架构的基础。它为三个独立的CPU模块提供稳定的连接和信号路由，确保即使一个CPU模块发生故障，系统仍能继续提供不间断的超速保护和紧急停车功能，极大地提升了系统的安全性和可用性。

极速响应能力： 整个 3701/55 ADAPT ESD 系统，在 289761-01 的稳定信号传输支持下，具有小于10毫秒的超快响应时间。这意味着在检测到超速等紧急情况时，系统能够迅速触发停车动作，最大限度地减少设备损坏的可能性，保障生产安全。

强大的I/O扩展能力： 通过连接不同的CPU和I/O模块，289761-01 能够支持多达6个转速输入通道和32个离散量输入（其中12个可配置为4-20mA模拟量输入），以及12个独立的停车继电器输出。这种灵活性使其能够适应各种复杂的机械保护和紧急停车场景。

工业级坚固耐用设计： Bently Nevada 289761-01 及其所属的 3701/55 ADAPT ESD 系统按照严苛的工业标准设计，能够承受恶劣的工作环境，包括宽泛的温度范围和潜在的电磁干扰，确保在石油、天然气、电力等高要求行业中的长期可靠运行。

BENTLY 289761-01

应用领域

Bently Nevada 289761-01 作为Bently Nevada 3701/55 ADAPT ESD 系统的核心组件，其应用领域涵盖所有对旋转机械安全性和可靠性有极高要求的关键工业流程。

电力生产： 在火力发电厂、联合循环电厂、水力发电站和核电站中，289761-01 被广泛应用于蒸汽轮机、燃气轮机和水轮机的主轴超速保护。它确保在甩负荷、蒸汽流量失控或其他紧急情况下，能迅速准确地检测到超速并启动停车，以防止设备损坏，保障发电机组的稳定运行和电网安全。

石油和天然气行业： 在炼油厂、石化装置、天然气处理厂和输油输气管线中，Bently Nevada 289761-01 为大型离心式压缩机、轴流式压缩机、往复式压缩机和膨胀机提供关键的超速保护。这些机械通常处理易燃、易爆介质，任何超速都可能导致灾难性后果，289761-01 提供的安全保护至关重要。

重型机械和工业驱动： 对于冶金、采矿、造纸等行业的关键大型风机、泵、鼓风机和高速电机驱动设备，Bently Nevada 289761-01 同样能提供可靠的超速和紧急停车功能。它能有效预防设备因过载或机械故障引发的超速，从而保护昂贵的生产资产，减少停机时间。

其他过程工业： 任何涉及高速旋转设备且对安全有着严苛要求的工业领域，例如化工、制药和特定制造过程，都可以利用 289761-01 构建的高可靠性安全系统，确保生产过程的连续性和人员财产安全。

相关产品

Bently Nevada 289761-01 作为Bently Nevada 3701/55 ADAPT ESD 系统中的终端底座，与该系统的其他模块紧密配合，同时也与Bently Nevada的其他机械保护和状态监测产品相关。

Bently Nevada 3701/55 ADAPT ESD 系统核心模块:

• Bently Nevada 323174-01: 这是 3701/55 ADAPT ESD 系统的CPU模块，每个系统通常包含三个这种CPU模块，它们直接插入到 289761-01 终端底座上。
• Bently Nevada 3701/55 电源模块: 为整个ADAPT ESD系统提供稳定的电源供应。
• Bently Nevada 3701/55 继电器输出模块: 这些模块由CPU控制，实际驱动外部停车继电器，实现停机动作。

Bently Nevada 传感器和变送器:

• Bently Nevada 3300 XL 系列电涡流探头: 常用于测量轴振动、轴位置和转速，是 3701/55 ADAPT ESD 系统转速输入的主要传感器。
• Bently Nevada 990 大转速传感器: 用于提供转速信号。
• Bently Nevada 167707-01 系列磁阻式转速传感器: 另一种常用的转速检测传感器。

Bently Nevada 软件与附件:

• Bently Nevada Monitor Configuration Software: 专用于配置 3701/55 ADAPT ESD 系统的安全逻辑、超速跳闸点和通信参数的软件。
• Bently Nevada System 1 状态监测软件: 虽然 3701/55 ADAPT ESD 是一个独立的保护系统，但它可以通过网络与System 1集成，提供更全面的机械健康监测数据。

其他Bently Nevada机械保护系统:

• Bently Nevada 3500 系列机械保护系统: 这是Bently Nevada更广泛使用的、模块化的大型机械保护和状态监测系统，通常与ADAPT ESD协同工作，提供不同层级的保护。


  BENTLY 289761-01

安装与维护

安装前准备： 在安装 Bently Nevada 289761-01 终端底座及其所属的 3701/55 ADAPT ESD 系统前，首要任务是确保所有相关机械和控制柜的电源已完全断开并采取锁定/挂牌措施，以防止任何意外通电导致的人员伤害或设备损坏。请务必详细查阅Bently Nevada 3701/55 ADAPT ESD 系统的官方安装手册，该手册将提供最权威的接线图和安装指导。在处理 Bently Nevada 289761-01 模块时，必须全程佩戴防静电腕带，并在防静电工作台上操作，以避免静电放电（ESD）对敏感电子元件造成损伤。选择合适的工业机柜进行机架安装，确保机柜内部有足够的散热空间和通风，并避免潮湿、腐蚀性气体和过度的振动。仔细连接所有来自现场传感器（如超速探头）和前往执行器（如停车阀）的电缆，确保它们按照手册要求正确、牢固地连接到 289761-01 上的对应端子，并且信号线应使用屏蔽电缆以减少干扰，并正确接地。
