BENTLY 149992-01：16 通道继电器输出模块，您的机械保护系统核心！

描述

BENTLY 149992-01 是 Bently Nevada (通常指贝加莱，现为贝克休斯旗下品牌) 3500 系列的一个核心组件，具体型号为 3500/33 16 通道继电器输出模块。它是一个全高（full-height）模块，提供 16 个独立的继电器输出通道。这款模块在机械保护和状态监测系统中扮演着关键角色，能够根据来自 Bently Nevada 3500 监测系统（如振动、位移、温度等）的报警状态或系统”非OK”信号，执行预设的报警驱动逻辑，从而触发外部动作，例如**警报指示、设备跳闸（安全关机）**或启动备用设备，是确保大型旋转机械安全、可靠运行的重要组成部分。

产品详细说明

149992-01 产品概述

BENTLY 149992-01 是 Bently Nevada 3500/33 16 通道继电器输出模块 的备件编号。Bently Nevada 是全球领先的机械保护和状态监测解决方案供应商，其 3500 系列监测系统 广泛应用于石油石化、电力、冶金等重工业领域，用于保护关键旋转机械（如汽轮机、压缩机、泵、风机等）。而 149992-01 模块正是这个 3500 系统中的一个关键输出组件。

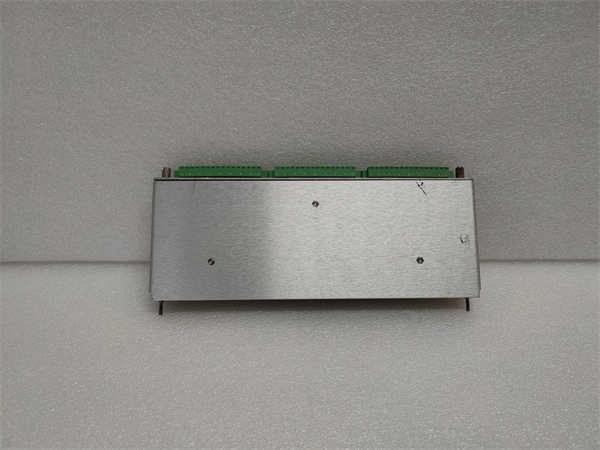

这款模块是一个全高（full-height）的插入式模块，安装在 Bently Nevada 3500 框架的任一 I/O 插槽中（通常在 Transient Data Interface (TDI) 模块右侧）。它提供了 16 个独立的继电器输出通道。这些继电器输出的主要功能是根据 3500 监测系统内部产生的报警（Alert 或 Danger 状态）、系统“非OK”状态（Not-OK signal）或从任一监测通道获得的单个测量变量（PPLs），来驱动外部设备。

其核心功能在于每个继电器都包含**“报警驱动逻辑”（Alarm Drive Logic）**。这个逻辑可以通过 3500 机架配置软件（3500 Rack Configuration Software）进行灵活编程，支持AND 和 OR 逻辑，从而允许用户根据复杂的报警条件来定义继电器的动作。例如，您可以配置当振动和温度同时超过预设限值时才触发某个继电器输出，或者当任一关键参数达到危险水平时立即跳闸设备。

149992-01 模块的高可靠性和强大的继电器切换能力，使其能够处理各种 AC 和 DC 应用，确保在关键时刻能够及时、准确地执行保护动作，有效防止设备损坏，减少非计划停机时间，从而保障工业生产的安全性和连续性。

149992-01 技术规格

参数名称	参数值
产品型号	149992-01
制造商	Bently Nevada (贝克休斯旗下品牌)
产品类型	16 通道继电器输出模块 (Spare 16-Channel Relay Output Module)
所属系统	Bently Nevada 3500 系列监测系统
模块类型	3500/33 (通常与此型号关联)
通道数量	16 个继电器输出通道
继电器类型	单刀双掷 (SPDT – Single-Pole, Double-Throw) 继电器
报警驱动逻辑	每个继电器都包含，可编程 (AND/OR 逻辑)，基于报警输入、Not-OK 信号或测量变量
最大切换功率 (DC)	160 W
最大切换功率 (AC)	1500 VA
最大切换电流	6 A
最大切换电压 (DC)	300 VDC
最大切换电压 (AC)	400 VAC
功耗	5.8 瓦 (典型值)
继电器触点寿命	10,000 次循环 (典型值)

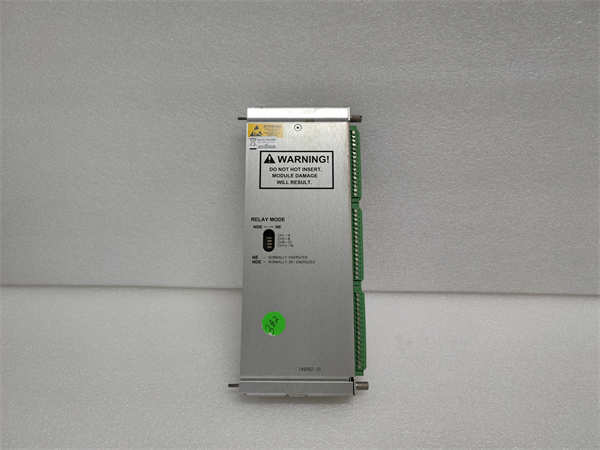

操作模式	四组各四个通道可切换为常开 (Normally De-energized, ND) 或常闭 (Normally Energized, NE)
操作温度范围	-30°C 至 +65°C (-22°F 至 +149°F)
存储温度范围	-40°C 至 +85°C (-40°F 至 +185°F)
密封	环氧树脂密封 (Epoxy-sealed)
继电器灭弧器	250 Vrms，作为标准配置安装
尺寸 (高 x 宽 x 深)	主模块：约 241 mm x 24.4 mm x 242 mm (9.50 in. x 0.96 in. x 9.52 in.)
重量	约 0.7 kg (1.6 lbs) (仅主模块)
兼容软件	3500 Rack Configuration Software (版本 3.3 或更高)
指示灯 (LED)	OK (正常), TX/RX (通信), CH Alarm (通道报警)
认证	CE, cNRTLus (Class 1, Division 2) 等 (具体取决于配置选项)

主要特点和优势

BENTLY 149992-01 16 通道继电器输出模块在关键机械保护和状态监测系统中拥有不可替代的地位，其核心特点和优势使其成为工业用户的理想选择：

首先，其最显著的特点是高度可配置的报警驱动逻辑。每个继电器都内置了“报警驱动逻辑”，可以通过 3500 机架配置软件进行独立编程。这意味着用户可以根据具体的设备保护策略，灵活定义继电器触发的条件。例如，可以设置当多个振动传感器同时达到报警状态时才触发停机，或者当某个特定参数（如轴向位移）超出危险限值时立即发出跳闸信号。这种AND/OR 逻辑功能提供了极高的灵活性，能够满足复杂工业应用中对报警响应的精细化需求，从而最大限度地减少误报和漏报，提高系统的保护效能。

其次，149992-01 具备强大的继电器切换能力和广泛的兼容性。它能够处理高达 160 W (DC) 和 1500 VA (AC) 的切换功率，以及 6 A 的最大切换电流和 300 VDC/400 VAC 的最大切换电压。这使得它能够直接驱动多种类型的外部设备，如报警灯、警笛、断路器跳闸线圈、紧急停车按钮等，无需额外的中间继电器，简化了系统布线和集成。同时，它支持常开（ND）或常闭（NE）操作模式，进一步增加了其在不同工业控制策略中的应用灵活性。这种多功能性确保了它能与现有和未来的工业控制系统无缝对接。

再来，作为 Bently Nevada 3500 系列的一部分，149992-01 模块继承了该系列一贯的高可靠性和坚固耐用性。它设计用于恶劣的工业环境，具备宽泛的工作温度范围（-30°C 至 +65°C），并采用环氧树脂密封，有效抵抗灰尘、湿气和振动。每个继电器还标准配备了灭弧器，延长了继电器触点寿命，确保了在高频操作下的稳定性和持久性。这种工业级的坚固设计，保证了模块在严苛的运行条件下也能长期稳定、无故障运行，从而有效降低了设备的维护成本和非计划停机风险。

最后，149992-01 通过与 Bently Nevada 3500 监测系统的紧密集成，提供了全面的诊断和状态监控功能。模块上的 LED 指示灯可以直观地显示其运行状态、通信活动和通道报警状态。配合 3500 Rack Configuration Software，操作人员可以轻松监控继电器的状态、查看报警事件历史，并进行远程配置和故障排查。这种集成化的解决方案不仅提升了系统运维的便捷性，也增强了整个机械保护系统的透明度和可管理性，是确保旋转机械资产安全和优化运营效率不可或缺的关键组件。

应用领域

BENTLY 149992-01 16 通道继电器输出模块主要应用于Bently Nevada 3500 机械保护和状态监测系统中，它在需要对大型、关键旋转机械进行实时监控和自动保护的工业领域中发挥着至关重要的作用。

其主要应用领域包括：



石油石化行业 🛢️：在炼油厂、化工厂和天然气处理设施中，压缩机、泵、汽轮机、冷却塔风机等大型旋转设备是生产的核心。149992-01 模块接收来自振动、轴向位移、轴位置、温度等监测仪表的信号，当这些参数超出安全阈值时，通过继电器输出模块触发报警（如声光报警）或更关键的紧急停车/跳闸操作，防止设备损坏、泄漏或爆炸等重大事故。



电力行业 ⚡：在火电厂、水电站、核电站和风力发电场中，汽轮发电机组、水轮机、大型风力发电机组等是发电的核心。149992-01 模块用于监测这些机组的振动、轴承温度、胀差等关键参数。一旦监测到异常，它可以立即触发报警或自动停机保护，避免设备故障导致大面积停电或灾难性后果。



冶金行业 🏭：在钢铁、铝材等冶金生产线上，大型风机、泵、轧机电机等设备长期在高负荷、高温环境下运行。149992-01 模块用于实时监测这些设备的运行状况，当检测到过振、过温等异常时，及时发出报警或采取联锁保护措施，确保生产线的连续性和人员安全。



其他重工业应用 🏗️：包括造纸、水泥、采矿、船舶推进系统等领域，凡是涉及到大型、高速旋转机械的场合，Bently Nevada 3500 系统和其配套的 149992-01 继电器输出模块都提供着可靠的机械保护和状态监测功能，保障设备安全、优化运营效率。



总之，BENTLY 149992-01 的核心价值在于它能够将复杂的机械监测数据转化为可执行的物理控制信号，实现对关键工业设备的自动化保护和安全连锁，是现代工业生产中不可或缺的“安全卫士”。

相关产品

BENTLY 149992-01 16 通道继电器输出模块是 Bently Nevada 3500 系列机械保护和状态监测系统 中的一个组成部分。因此，它通常会与以下 Bently Nevada 产品家族的其他模块和软件协同工作，才能形成一个完整的监控和保护解决方案：



Bently Nevada 3500 框架 (Rack)：



3500/05 系统仪表框架 (System Instrumentation Frame)：这是所有 3500 模块的物理载体，提供背板通信和电源分配。149992-01 模块需要安装在其中的一个模块插槽中。



Bently Nevada 3500 系统电源模块：



3500/15 电源模块 (Power Supply)：为整个 3500 框架及其中所有模块提供所需的直流电源。



Bently Nevada 3500 机架接口模块 (RIM) / 瞬态数据接口 (TDI) 模块：



3500/20 机架接口模块 (Rack Interface Module)：这是 3500 框架与组态软件、上位机通信的接口。



3500/22M 瞬态数据接口模块 (TDI)：更先进的 RIM 模块，不仅提供通信接口，还能处理并传输来自监测模块的稳态和瞬态数据到上位机软件，149992-01 模块的报警驱动逻辑通常会依赖于 TDI 或其他监测模块的数据。



Bently Nevada 3500 监测模块 (Monitor Modules)：



3500/40M 通用振动监测模块 (General Purpose Vibration Monitor)：用于测量轴振动、壳体振动等。



3500/42M 往复式压缩机监测模块 (Reciprocating Compressor Monitor)：针对活塞式压缩机提供特殊监测。



3500/45 定子线棒振动监测模块 (Stator Bar Vibration Monitor)：用于发电机定子线棒的振动监测。



3500/50 旋转速度监测模块 (Tachometer Module)：测量转速和提供Keyphasor®信号。



3500/60 或 3500/61 温度监测模块 (Temperature Monitor)：监测轴承温度、排气温度等。



3500/65 16 通道温度监测模块 (16-Channel Temperature Monitor)：高密度温度监测。



3500/72M 活塞杆位移监测模块 (Piston Rod Position Monitor)：用于往复式机械。



3500/90 键相器模块 (Keyphasor Module)：提供转速和相位参考信号。



这些监测模块是 149992-01 获取报警输入、Not-OK 信号和测量变量的来源。



Bently Nevada 软件：



3500 Rack Configuration Software (RCS)：这是配置和编程 149992-01 模块报警驱动逻辑的专用软件。



System 1™ 机械管理软件：Bently Nevada 的核心诊断和数据管理平台，用于对来自 3500 系统的所有数据进行深度分析、趋势预测和报告生成。



这些产品共同构建了一个功能完善的机械保护和状态监测体系，其中 149992-01 扮演着将监测结果转化为实际保护动作的“执行者”角色。

安装与维护

安装指南 🛠️

安装 BENTLY 149992-01 16 通道继电器输出模块是 Bently Nevada 3500 机械保护系统部署的关键一步。请严格遵循以下步骤和安全注意事项：



安全优先！⚠️ 在开始任何操作前，务必断开 3500 框架的所有电源供应，并采取上锁/挂牌等措施防止意外送电。由于是精密电子设备，请佩戴防静电手环，并在防静电工作台上操作，避免静电损坏模块。



准备插槽 📍：149992-01 模块是全高模块，通常可以安装在 3500 框架中除了电源模块和机架接口模块 (RIM)/瞬态数据接口 (TDI) 模块之外的任何 I/O 插槽。选择一个空的、合适的插槽。



安装模块 ➡️：



小心地将 149992-01 模块的主模块（Relay Module）插入到 3500 框架的选定插槽中。确保模块背面的连接器与框架背板的插槽对齐，然后平稳地将其推入，直到模块锁定到位。

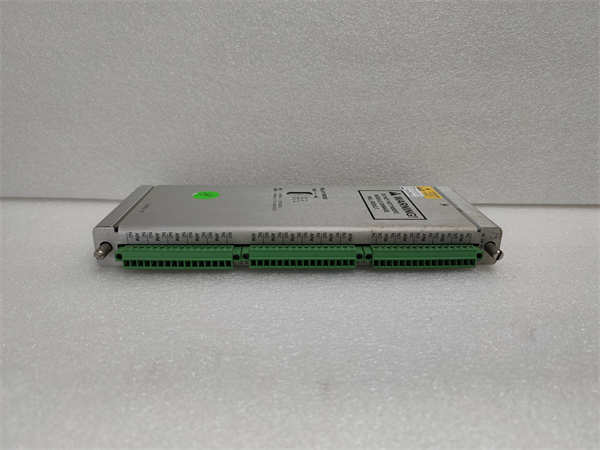

如果需要，同时将与该模块配套的 I/O 模块 (Terminal Strip) 安装在框架后部的相应插槽中。I/O 模块是用于外部接线的，需要与主模块一一对应。



接线 🔌：



根据系统设计和接线图，将外部控制设备（如报警灯、跳闸线圈、PLC 输入等）的电缆连接到 149992-01 I/O 模块的接线端子上。请务必核对正确的接线端子编号和极性，避免接错。



由于 149992-01 处理的是继电器输出，需要注意其最大切换电压、电流和功率限制，确保所连接的外部负载在模块的能力范围内。



上电与配置 ✅：



仔细检查所有模块是否安装牢固，所有接线是否正确且无松动。



恢复 3500 框架的电源。观察 149992-01 模块前面板的 LED 指示灯，确认模块已正常启动（OK LED 应亮起）。



使用 Bently Nevada 3500 Rack Configuration Software (RCS) 软件，对 149992-01 模块进行组态。这包括设置每个继电器的报警驱动逻辑（如基于哪些监测通道的报警、使用 AND/OR 逻辑、常开/常闭模式等）。请务必确保配置与您的机械保护策略相符。



完成配置后，进行功能测试，验证每个继电器输出是否能根据预设的报警条件正确触发。



维护建议 💡

为了确保 BENTLY 149992-01 的长期稳定运行和系统保护的可靠性，建议进行以下维护工作：



定期检查 LED 指示灯 🔍：定期巡视 3500 框架，检查 149992-01 模块前面板的 OK、TX/RX 和 CH Alarm LED 指示灯。任何非正常的指示（如 OK 灯熄灭，CH Alarm 灯在非报警状态下亮起，或 TX/RX 异常闪烁）都可能预示着模块故障或通信问题，应及时排查。



保持环境清洁 🌬️：确保 3500 框架所在的控制柜内部清洁、干燥、无尘。虽然模块本身有环氧树脂密封，但良好的环境可以防止灰尘堆积影响散热，以及湿气对连接器的潜在腐蚀。定期使用无油压缩空气清理灰尘。



检查接线完整性 🔗：由于工业现场可能存在振动，定期检查 149992-01 I/O 模块上的所有接线端子，确保接线牢固无松动，没有磨损或损坏。松动的接线可能导致间歇性故障或继电器误动作。



软件和固件更新 🔄：根据 Bently Nevada 的官方建议，定期检查并更新 3500 框架和所有模块（包括 149992-01）的固件。最新的固件通常包含性能改进、安全补丁和错误修复。同时，确保用于配置的 RCS 软件也是最新版本。



备份配置 💾：定期备份 3500 框架的配置数据，特别是 149992-01 模块的继电器逻辑配置。这样在需要更换模块或进行系统恢复时，可以快速加载配置，减少停机时间。



功能测试 🧪：在停机维护期间，可以考虑定期对继电器输出功能进行模拟测试，验证其报警驱动逻辑的正确性和响应速度。
