BENTLY 140471-01 – 3500系列Recip Monitor，原装正品，高可靠性，别再将就了！

描述

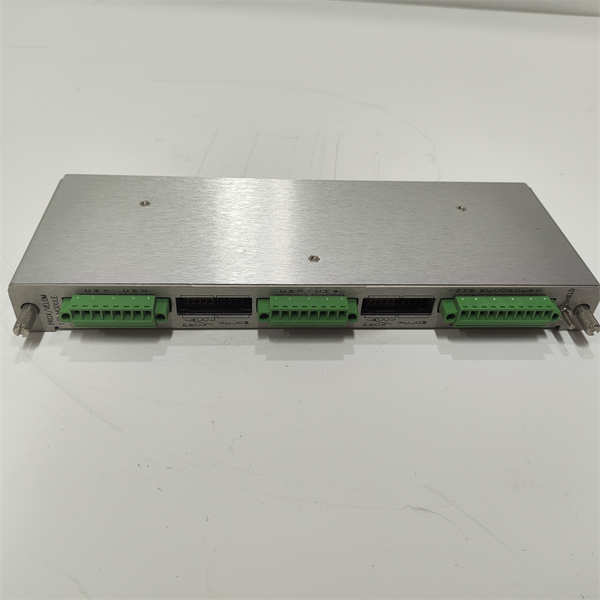

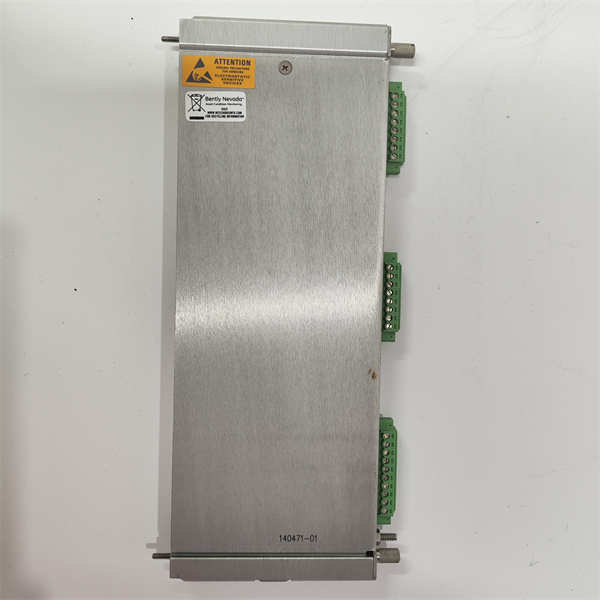

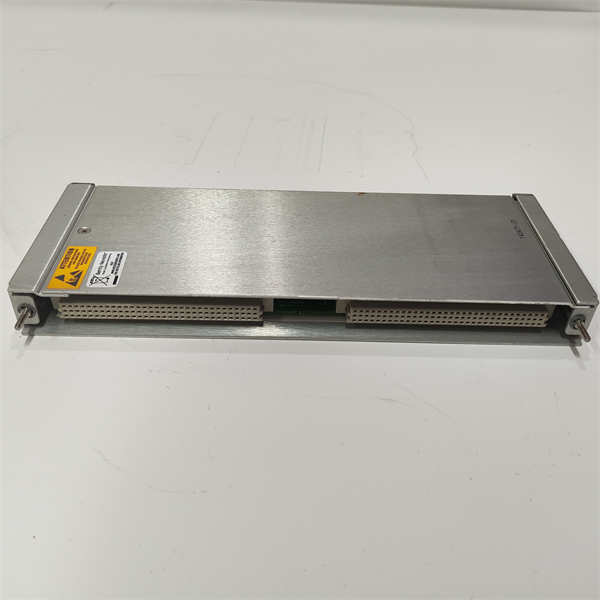

BENTLY NEVADA 3500-70 140471-01：这块四通道往复式压缩机监测模块是3500系统用于高危往复机的专业保护和诊断工具！P/N 140471-01 代表了该模块的最新硬件修订版。它提供4个专用监测通道，监测参数：活塞杆位移/落度/框架振动，是预防活塞摩擦/碰撞的关键。

3500-70 140471-01 产品概述

3500/70 往复式压缩机监测模块是 Bently Nevada 3500 系统中为往复机量身定做的核心保护组件。这款部件号为 140471-01 的模块继承了 3500/70 的全部功能，并通常具备更优化的内部处理单元和固件，以提高数据采集的实时性和精确度。

这款模块是一个四通道全高模块，它专门设计用于处理往复机械独有的复杂运动和故障模式。它的主要任务是：

活塞杆落度（Rod Drop）监测： 使用涡流传感器测量活塞杆由于活塞环和填料磨损而产生的垂直静态位移。这是预警活塞与气缸壁摩擦（Rub）的最直接、最量化的指标。

活塞杆动态位移（Dynamic Rod Position）： 监测活塞杆在每个压缩周期中的实时动态位移，结合键相信号，进行曲轴角同步分析，这是诊断活塞碰撞、连杆故障和横头间隙异常的唯一途径。

结构振动（Frame Vibration）： 接收来自速度或加速度传感器（通常是 330525 等）的信号，监测机架的整体振动，保护机组免受地基和结构共振的危害。

3500-70 140471-01 模块具有强大的报警和跳闸能力，它将监测到的实时值与设定的警戒（Alert）和危险（Danger）限值进行比较，并在超限时立即通过背板向继电器模块发出信号，实现快速停机，防止往复机发生昂贵的气缸爆炸或连杆断裂等灾难性故障。

BENTLY NEVADA 3500-70 140471-01

3500-70 140471-01 技术规格

主要特点和优势

3500-70 140471-01 作为专用于往复机的监测模块，其优势是通用模块无法比拟的：

1. 精准的活塞杆落度量化：这是往复机诊断中最重要的参数。3500/70模块通过其内部的专用算法，能够精确过滤掉复杂的动态振动，分离出活塞杆的静态位移，即落度（Rod Drop）。活塞杆落度是活塞环/填料磨损的直接证据。通过连续监测 140471-01 模块输出的落度趋势，工程师可以在灾难性故障发生前数月就规划停机，避免了高昂的气缸和活塞损坏。
2. 键相同步和动态分析：往复机的故障与曲轴的角度位置密切相关。3500-70 140471-01必须与 3500/50M 键相模块配合使用，实现角度同步数据采集。这种同步能力使得 System 1 软件能够绘制出活塞杆位移与曲轴角度的关系图，直观地显示横头间隙变化、活塞碰撞（Piston Slap）以及阀门故障等问题。这种时间域分析对于往复机是不可或缺的。
3. 高可靠性和低维护成本：作为 3500系列的成员，3500-70 140471-01 模块支持热插拔和双重报警等级。在不影响机组运行的情况下，您可以更换或升级模块，降低了平均修复时间（MTTR）。其高可靠性和专一性，确保了往复压缩机能够长期稳定地运行在高安全性和高经济效益的状态下。

应用领域

BENTLY NEVADA 3500-70 140471-01 模块是所有涉及高压、高负荷往复式压缩机的关键工业场合的保护硬性要求。

石油和天然气工业： 用于天然气管道输送站、注气站和石油化工炼化厂的往复式压缩机。这些机器处理高压易燃易爆气体，一旦活塞碰撞导致气缸损坏，后果不堪设想。3500-70 140471-01 是防止此类灾难性故障的关键。

化肥/化工行业： 用于合成氨、甲醇等生产过程中的工艺气体压缩机。这些设备通常运行在极端压力下，要求保护系统具备最高的可靠性和故障诊断精度。

一般工业： 所有需要高压空气或高压工艺气体的场合，使用的往复机都需要 3500-70 140471-01 来监测活塞和横头的健康状态，以确保连续生产。

BENTLY NEVADA 3500-70 140471-01

相关产品

3500-70 140471-01 模块是往复机的信号处理核心，它必须与以下模块和传感器配合使用：

3500/50M：键相/转速监测模块。用于提供键相信号（Keyphasor），实现 3500-70 的角度同步数据采集，必不可少。

3300 XL 涡流传感器：用于活塞杆位移的测量。

3500/22M：瞬态数据接口模块。用于将 3500-70 采集的专业活塞杆动态轨迹数据转发给 System 1 软件进行高级分析。

3500/32 或 3500/33：继电器输出模块。接收 3500/70 的危险报警信号并执行停机动作。
