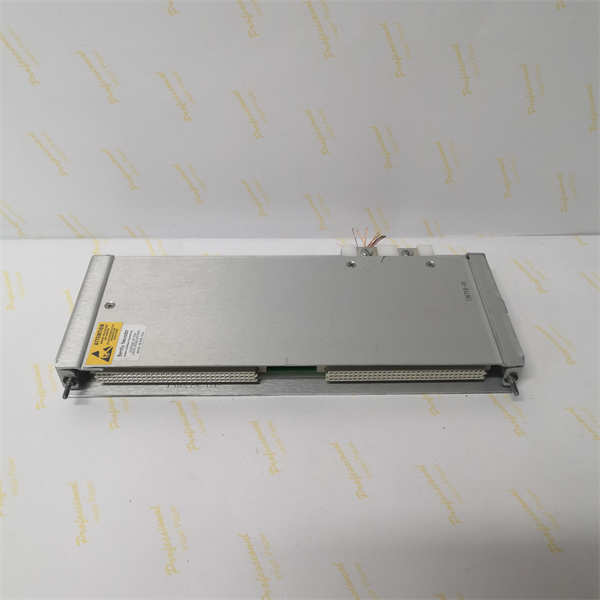

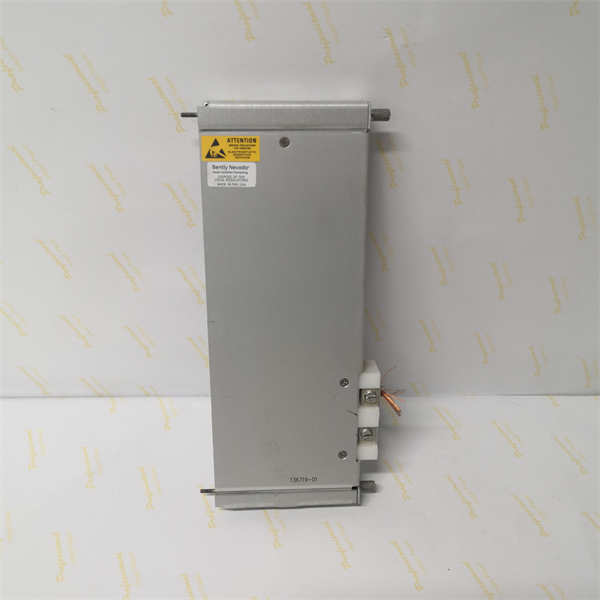

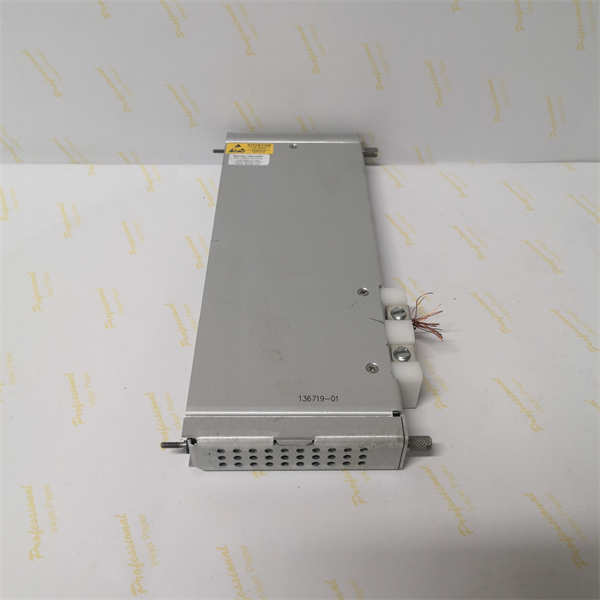

BENTLY 136719-01 接地I/O模块

描述

Bently Nevada 136719-01是一款用于Bently Nevada 3500机械保护系统的接地I/O模块。该模块提供本质安全（IS）接地连接，通过3500系统背板实现。它用于保护危险区域安装中的传感器系统。136719-01模块需要一个专用的I/O模块位置，并且禁止此监视器位置用于其他3500系统模块。这会将标准19英寸机架限制为13个监视器位置。

136719-01接地I/O模块与3500机械保护系统兼容，并为在危险区域内安装所有类型的传感器系统提供了一种方便且经济高效的解决方案。与外部安全栅不同，3500内部安全栅是3500系统的组成部分，不会降低系统的性能。该模块能够收集来自接近探头或磁性拾取器的信号，并将其转换为数字Keyphasor信号。这些信号指示Keyphasor标记何时与Keyphasor传感器对齐，从而可以精确地监视旋转机械。此模块对于维护系统的准确性和确保设备安全至关重要。

BENTLY 136719-01

技术规格

产品型号:136719-01

制造商:Bently Nevada(Baker Hughes)

产品类型:接地I/O模块

输入信号:接近探头或磁性拾取器

输出信号:数字Keyphasor信号

通道参数Um:250 V

通道参数Uo:27.45 V

通道参数Io:113.24 mA

通道参数Co:0.086 uF

通道参数Lo:2.77 mH

通道参数Po：726.96 mW

主要特点和优势

本质安全(IS)设计：136719-01模块提供本质安全接口，为直接连接到3500机械保护系统的传感器系统提供防爆保护。

集成解决方案：内部安全栅是3500系统的组成部分，不会降低系统性能，并提供了一种方便且经济高效的解决方案，用于在危险区域内安装所有类型的传感器系统。

简化安装：与外部安全栅相比，内部安全栅减少了布线复杂性并节省了安装时间和成本。

高精度信号处理：该模块将来自接近探头或磁性拾取器的信号转换为数字Keyphasor信号，从而可以精确地监视旋转机械。

兼容性：136719-01与Bently Nevada 3500机械保护系统完全兼容。

BENTLY 136719-01

应用领域

Bently Nevada 136719-01接地I/O模块主要用于以下应用领域：

石油和天然气：用于在危险区域（如海上平台和炼油厂）中监测旋转设备。

化工：用于在存在易燃易爆物质的环境中保护机械。

发电：用于在潜在危险区域中监测涡轮机、发电机和其他旋转设备。

其他工业：用于任何需要在危险区域中进行机械保护的应用。

相关产品

3500/25 Keyphasor模块：用于向3500系统中的监视器模块提供Keyphasor信号。

3500/40 Proximitor监视器：用于测量振动和位置。

3500/42 Proximitor/地震监视器：用于测量振动、位置和加速度。

接近探头：用于测量轴振动和位置。

磁性拾取器：用于测量转速。

3500机架：用于安装3500系统模块。

BENTLY 136719-01

安装与维护

安装前准备：

确保已断开所有电源。

检查136719-01模块和相关组件是否损坏。

查阅3500系统文档以获取正确的安装程序。

确保所有接线均符合适用的安全标准和规范。

维护建议：

定期检查模块和接线是否损坏或腐蚀。

保持模块清洁，无灰尘和污垢。

遵循制造商的维护建议。

仅使用授权人员更换有故障的模块。
