bently 135489-02 I/O模块

描述

Bently Nevada 135489-02是一款至关重要的I/O模块，属于Bently Nevada业界领先的3500系列机械保护系统。作为3500/42M Proximitor®/Seismic监测器的一部分，135489-02模块是该系列的核心输入/输出接口，专为连接各类振动、位移和速度传感器而设计。其显著特点是集成了内部安全栅（Internal Barriers），这使得它能够直接连接到危险区域的传感器，同时确保在非危险区域的控制系统安全运行，无需外部安全栅，从而简化了布线并降低了安装成本。

Bently Nevada 135489-02的主要功能是接收来自位移（Proximitor）、速度（Velomitor®）和加速度（Accelerometer）传感器的原始信号，并将其路由至3500/42M监测器进行信号调理、分析和报警判断。它能够为传感器提供所需的电源，并提供模拟量输出（例如4-20mA）供其他系统进行记录或远程监控。135489-02模块的这

种集成式设计，加上其对机械振动、位移和速度参数的精确监测能力，使其成为汽轮机、压缩机、泵等关键旋转机械进行健康监测和保护的理想选择，对于预防设备故障、延长设备寿命和确保生产安全具有不可替代的价值。

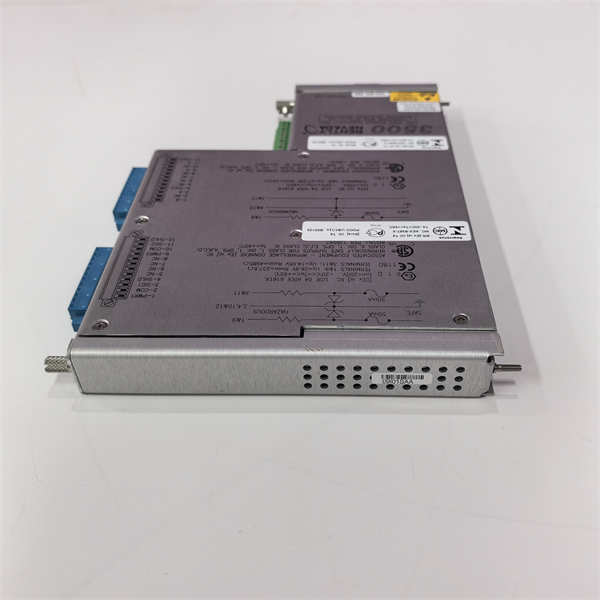

bently 135489-02

技术规格

产品型号：135489-02

制造商：Bently Nevada(隶属于Baker Hughes)

产品类型：I/O模块(带内部安全栅和内部端子)

所属系统：Bently Nevada 3500系列机械保护系统

兼容监测器：3500/42M Proximitor®/Seismic监测器

通道数：4个通道(通常配置为2路位移/加速度+2路速度传感器输入)

支持传感器：Proximitor®(位移),Velomitor®(速度),加速度传感器

安全特性：内置本安安全栅(Internal Barriers)

电源：由3500框架背板提供

输出信号：4-20 mA模拟量输出(每个通道)

安装方式：3500框架后部插槽(全高)

工作温度：0°C至+65°C(+32°F至+150°F)

存储温度：-40°C至+85°C(-40°F至+185°F)

湿度：95%，非冷凝

主要特点和优势

集成内部安全栅：Bently Nevada 135489-02的最大优势在于其内置的本安安全栅。这意味着它可以直接连接到安装在危险区域（如爆炸性气体或粉尘环境）的传感器，而无需额外的外部安全栅。这不仅大大简化了系统布线、减少了安装空间，还降低了整体成本和维护复杂性，同时确保了符合IEC 61508等功能安全标准的要求。

多通道、多类型传感器兼容性：135489-02提供4个输入通道，通常配置为同时支持位移（Proximitor）和速度（Velomitor®）传感器输入（例如，通道1和2用于位移/加速度，通道3和4用于速度）。这种多功能性使其能够满足旋转机械多种关键参数的监测需求，如轴振动、轴向位移、径向振动和轴承振动。

精确的信号处理与传输：作为3500/42M监测器的I/O模块，135489-02负责将传感器原始信号可靠地传输给监测器进行高级处理。它能够为传感器提供稳定电源，并输出标准的4-20 mA模拟信号，方便集成到DCS或PLC等控制系统中，实现更广泛的监控和数据记录。

高可靠性和工业级设计：Bently Nevada 135489-02秉承了Bently Nevada产品一贯的高可靠性标准，设计用于在恶劣的工业环境中长期稳定运行。其坚固的构造和对电磁兼容性（EMC）的严格遵循，确保了在振动、噪声和温度波动等挑战性条件下的精确性能。

简化安装与维护：由于集成了安全栅和内部端子，135489-02的安装过程更加直接，减少了外部接线和连接点的数量，从而降低了潜在的故障点。在维护方面，模块化设计允许在不中断整个系统运行的情况下进行单个模块的更换，提高了系统的可用性和可维护性。

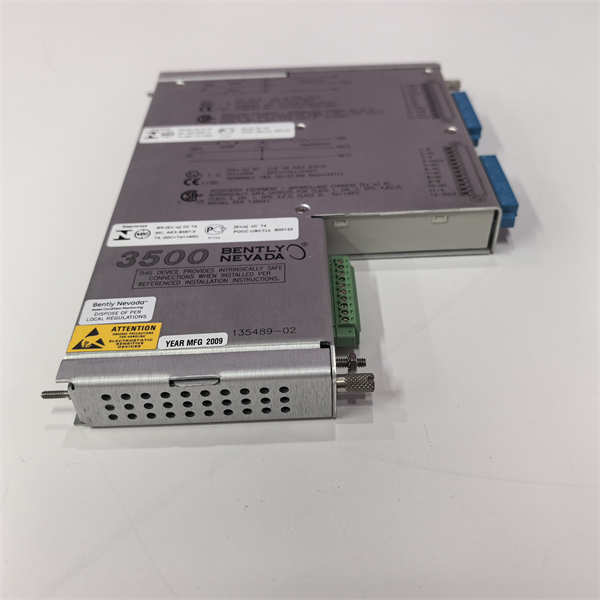

bently 135489-02

应用领域

Bently Nevada 135489-02 I/O模块作为Bently Nevada 3500系列机械保护系统的重要组成部分，广泛应用于对大型、关键旋转机械进行健康监测和保护的各种工业领域：

电力行业：在火电厂、核电站、水电站和燃气轮机联合循环电厂中，135489-02被用于监测汽轮机、发电机、压缩机、给水泵等关键设备。它能够实时监测轴振动、轴向位移、转速等参数，为过速保护、轴承保护和机组故障诊断提供关键数据，确保电厂的安全稳定运行。

石油天然气行业：在石油开采、炼化、管道运输和液化天然气(LNG)设施中，135489-02模块用于监测大型压缩机、泵、风机和涡轮机械。由于其内部安全栅的特性，它特别适用于可能存在易燃易爆气体或粉尘的危险区域，提供本安型解决方案，确保人员和资产的安全。

化工与石化行业：化工装置中的反应器、精馏塔配套的压缩机、泵和搅拌器等旋转设备对运行稳定性和安全性要求极高。135489-02在这些应用中提供精准的振动和位移监测，帮助预测设备故障，防止事故发生。

冶金与钢铁行业：在钢铁厂的鼓风机、氧压机、轧钢机等大型辅助设备中，135489-02模块用于监测这些设备的运行状态，确保生产过程的连续性和设备的安全运行。

其他工业应用：凡是涉及大型、高速或关键旋转机械的行业，如造纸、水泥、水处理等，Bently Nevada 135489-02都能发挥其作用，通过提供可靠的机械状态监测数据，支持预测性维护策略，从而延长设备寿命，降低非计划停机时间。

相关产品

与Bently Nevada 135489-02 I/O模块紧密相关的产品主要包括Bently Nevada 3500系列的其他模块、传感器以及配套软件：

Bently Nevada 3500/42M Proximitor®/Seismic监测器：135489-02是该监测器专用的I/O模块，负责前端信号的接收和传输。

Bently Nevada 3500/05机架：3500系列模块的物理安装平台，提供电源和背板通信。

Bently Nevada 3500/04M系统配置软件：用于对包括135489-02在内的所有3500系列模块进行组态、校准和诊断。

Bently Nevada 3300 XL系列位移传感器(Proximitor®)：例如3300 XL 8mm Proximitor传感器，与135489-02共同实现轴位移和振动测量。

Bently Nevada 330500速度传感器(Velomitor®)：与135489-02配合用于测量轴承箱或壳体振动。

Bently Nevada 330400加速度传感器：用于测量轴承箱或壳体加速度，提供宽频振动信息。

Bently Nevada 3500/04-01 IS接地模块：当3500框架中包含内部安全栅模块（如135489-02）时，需要此模块提供本安接地连接。

Bently Nevada 135489-01 I/O模块：同样是带内部安全栅的I/O模块，但通道配置可能不同（例如，4路位移/加速度）。

Bently Nevada 135489-03 I/O模块：带内部安全栅，通常配置为4路速度传感器输入。

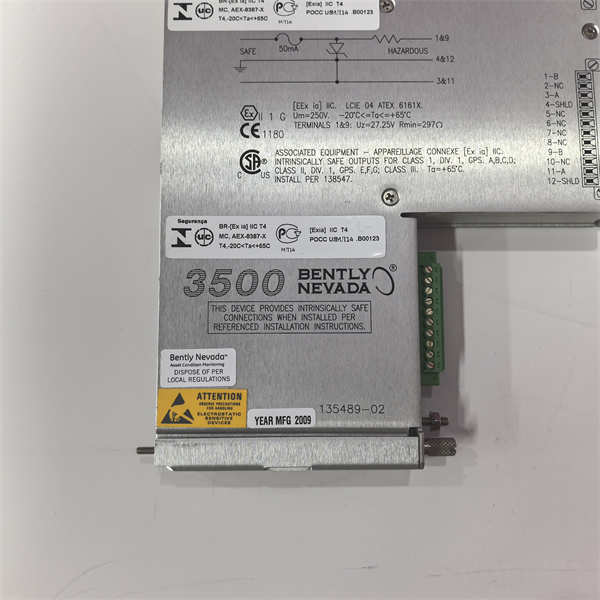

bently 135489-02

安装与维护

安装前准备:在安装Bently Nevada 135489-02 I/O模块之前，务必仔细查阅Bently Nevada 3500系列的安装与维护手册（GEH-6143），以充分了解其机械安装要求、电气连接图、环境限制以及所有相关的安全操作规程。作为带内部安全栅的模块，135489-02的安装必须严格遵循本安电路的接线规范，并确保所有连接线缆的类型和长度符合认证要求。在进行任何接线或模块插拔操作前，必须严格执行锁定/挂牌(LOTO)程序，确保系统完全断电，并采取静电防护(ESD)措施，因为电子模块对静电非常敏感。135489-02模块通常安装在3500框架的后部插槽中，需要确保其与对应的3500/42M监测器模块正确对齐并牢固插入。

维护建议:Bently Nevada 135489-02模块作为3500保护系统的关键组成部分，通常无需复杂的日常维护。然而，建议通过3500组态软件定期监控其运行状态、诊断信息和报警日志，及时发现并解决潜在问题。虽然135489-02具有内部安全栅，但仍建议定期检查连接到危险区域的传感器线缆及其接线端子，确保没有物理损伤或腐蚀，并保持连接的稳固性。确保安装135489-02的3500框架和控制柜内部环境保持清洁、干燥，并维持在制造商推荐的工作温度和湿度范围内，以延长模块的使用寿命。任何涉及模块内部组件的维修、更换或高级故障诊断，都应由经过Bently Nevada授权或专业培训的技术人员进行，以确保操作的正确性、系统的安全性和可靠性。

产品保障

我们对Bently Nevada 135489-02 I/O模块的卓越品质和在Bently Nevada 3500系列机械保护系统中的可靠性能提供坚实保障。
