BENTLY 135473-01 内部隔离I/O模块

描述

Bently Nevada 135473-01是Bently Nevada 3500系列机械保护系统中的一款关键组件，具体为3500/25增强型Keyphasor模块的内部隔离I/O模块。作为全球领先的机械状态监测和保护解决方案提供商，Bently Nevada的3500系统广泛应用于各类旋转机械，用于连续监测、振动分析和机械保护。135473-01模块的主要功能是接收来自Keyphasor传感器的信号，并将其转换为数字Keyphasor信号，提供精确的转速和相位参考。这个模块尤其适用于Keyphasor信号需要隔离以避免与其他系统（如控制系统）之间产生干扰的应用。

135473-01在3500机械保护系统中扮演着重要的角色，它为其他监测模块（如振动监测模块）提供关键的同步信号，使得系统能够精确地测量转子振动、轴位置和速度，并识别潜在的机械故障。该模块是专为磁性拾取器（Magnetic Pickup）应用设计的，但通过外部电源也能兼容Proximitor®传感器，提供信号隔离。通过提供高度精确和可靠的Keyphasor信号，135473-01有助于确保机械设备的稳定运行，提高生产效率，并最大程度地减少非计划停机时间，是实现预测性维护和资产管理的关键。

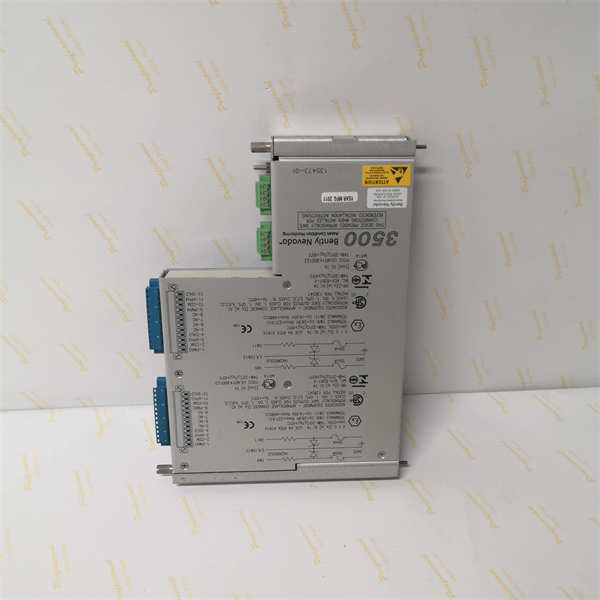

BENTLY 135473-01

技术规格

产品型号：135473-01

制造商：Bently Nevada(Baker Hughes)

产品类型：3500/25 Keyphasor I/O模块(内部隔离，内部端子)

兼容模块：3500/25增强型Keyphasor模块(主模块)

输入通道：2个Keyphasor输入通道

输出通道：2个Keyphasor输出通道

信号类型支持：磁性拾取器，Proximitor®传感器(需外部供电)

主要功能：提供转速和相位参考信号，并进行信号隔离

工作温度范围：-40°C至+70°C

储存温度范围：-40°C至+85°C

认证：符合相关工业标准和安全认证

主要特点和优势

Bently Nevada 135473-01 Keyphasor I/O模块具备多项关键特点和优势，使其成为旋转机械监测和保护系统中不可或缺的组成部分。首先，其内部隔离设计是显著的优势。这种隔离功能能够有效防止来自Keyphasor信号源的电气噪声或地环路干扰影响到3500系统或其他连接的控制系统，确保了信号的纯净性和测量的准确性。对于需要将Keyphasor信号并联到多个设备的应用场景，135473-01提供了一个安全可靠的接口，避免了系统间的互相干扰。

其次，135473-01具备强大的兼容性。它专为磁性拾取器应用而设计，但通过外部电源，也能与Bently Nevada的Proximitor®传感器无缝配合使用。这种灵活性确保了其在各种传感器配置和应用环境中的广泛适用性，降低了系统集成复杂性。模块提供两个Keyphasor输入通道和两个Keyphasor输出通道，支持从一次/转或多次/转输入生成一次/转事件信号，极大地增强了其在复杂机械上的应用能力。

此外，135473-01的精确性对于机械保护至关重要。它能提供高度精确的转速和相位测量，这是进行振动分析（如1X振幅和相位）和故障诊断的基础。精确的Keyphasor信号使得3500监测模块能够及时检测到机械运行中的异常，如不平衡、不对中等问题，从而实现有效的预测性维护。最后，作为3500系统的一部分，135473-01继承了Bently Nevada产品一贯的高可靠性和耐用性，能够在严苛的工业环境中长期稳定运行，为关键资产提供不间断的保护。

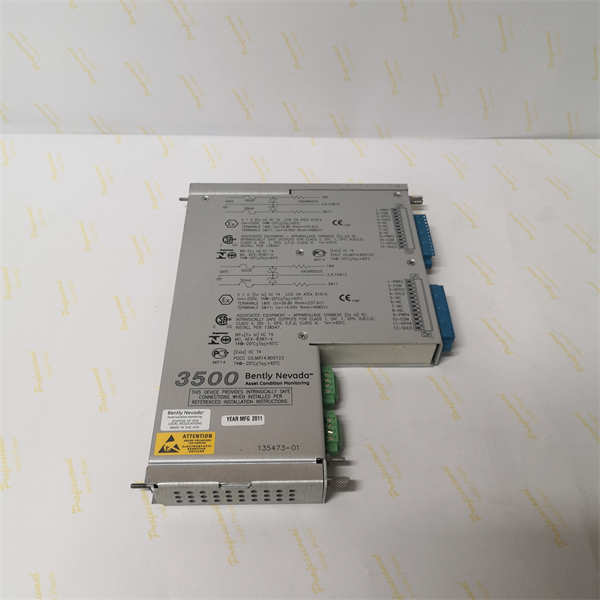

BENTLY 135473-01

应用领域

Bently Nevada 135473-01 Keyphasor I/O模块作为3500系列机械保护系统的关键组成部分，其应用领域广泛覆盖了各种需要对旋转机械进行精确监测和保护的工业场景。在石油天然气工业中，无论是陆上还是海上平台，135473-01都被广泛应用于监测涡轮机、压缩机、泵和发电机等关键旋转设备的转速和相位，确保其在极端条件下的安全和高效运行，防止设备意外停机造成的巨大损失。

在电力生产行业，包括火力发电、核电、水电以及风力发电厂，135473-01对于监测汽轮机、发电机组、水泵和风机等大型设备的转子动态行为至关重要。它提供精确的同步信号，使得振动监测系统能够准确诊断轴系振动、不对中和轴承故障等问题，从而保障电厂的连续稳定供电。

对于化工和石化行业，135473-01在监测反应器搅拌器、各种泵、风机和压缩机等关键设备的转速和相位方面发挥着关键作用。在这些对安全性要求极高的环境中，精确的Keyphasor信号有助于早期发现设备异常，避免可能导致灾难性后果的设备故障。此外，在冶金、造纸、制药以及水处理等工业领域，凡是涉及到大型旋转机械的生产线，135473-01都能提供可靠的转速和相位参考，支持全面的机械状态监测和故障诊断，从而优化设备性能并延长使用寿命。

相关产品

与Bently Nevada 135473-01相关的产品主要包括Bently Nevada 3500系列的其他模块以及配套的传感器和附件。

3500/25 Enhanced Keyphasor Module:135473-01是该主模块的I/O模块选项之一，主模块负责处理Keyphasor信号并将其提供给3500机架中的其他监测模块。

3500/40 Proximitor Monitor:振动监测模块，接收来自Proximitor传感器的信号，并结合135473-01提供的Keyphasor信号进行1X振动幅度和相位等参数的分析。

3500/42 Proximitor/Seismic Monitor:结合了Proximitor和Seismic传感器输入，同样依赖135473-01提供转速和相位同步。

3300 XL 8 mm Proximity Transducer System:Bently Nevada最常用的非接触式位移传感器，通常作为Keyphasor输入或径向振动测量使用，可与135473-01配合。

3300 XL 11 mm Proximity Transducer System:另一种常用的非接触式位移传感器，通常用于大型机械，也可作为Keyphasor输入。

200350 Accelerometer:速度或加速度传感器，用于测量机械振动，结合135473-01的Keyphasor信号可进行更全面的振动分析。

3500/05 System Rack:3500系列所有模块的安装机架，135473-01及其主模块都安装在此机架中。

3500 Power Supply Module:为整个3500机架（包括135473-01）提供稳定电源。

3500/25-01-04-00:3500/25增强型Keyphasor模块的另一种I/O模块配置，具有隔离和外部端子。

安装与维护

安装前准备：在安装Bently Nevada 135473-01模块之前，请务必仔细阅读3500系统和3500/25增强型Keyphasor模块的安装手册，了解所有安全注意事项和安装步骤。确保您拥有所有必要的工具和附件，包括合适的螺丝刀、线缆、接地设备以及135473-01模块本身。安装时，应在无电状态下操作，确保3500机架电源已断开，并严格遵守ESD（静电放电）防护措施，避免静电损坏敏感电子元件。确认机架中3500/25增强型Keyphasor主模块的插槽位置，并准备好Keyphasor传感器的连接线缆，确保线缆长度和类型符合规范。

维护建议：为了确保135473-01模块的长期可靠运行，建议进行定期的预防性维护。这包括定期检查模块及其接线是否存在物理损坏、腐蚀或松动。应定期清洁模块表面和机架内部的灰尘和污垢，以防止过热和电气故障。虽然135473-01模块本身通常无需校准，但与其连接的Keyphasor传感器应按照制造商建议的周期进行校准，以确保测量准确性。同时，建议定期检查3500系统软件（如System 1™）中与135473-01相关的诊断信息和事件日志，及时发现并解决潜在问题。在更换135473-01模块时，务必按照手册指示进行热插拔或停机操作，并确保新模块的固件版本与现有系统兼容。

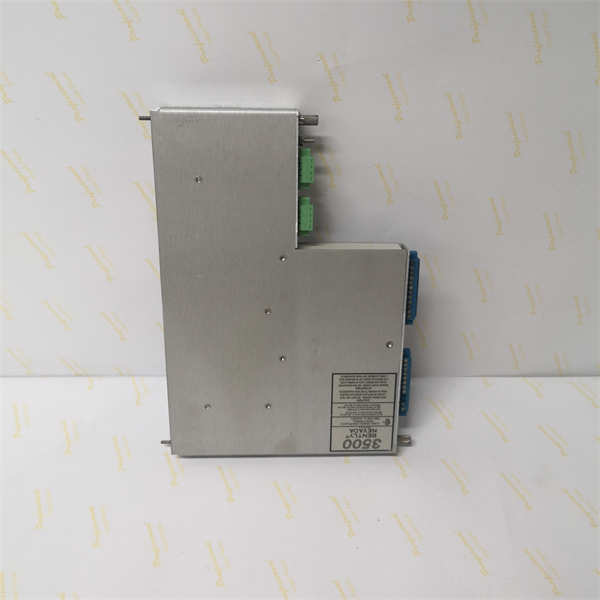

BENTLY 135473-01

产品保障

我们深知旋转机械监测对于工业运营的重要性，因此对Bently Nevada 135473-01产品的质量和性能提供全面的保障。
