BENTLY 135137-01 位置I/O模块 – 3500系列绝配,机械保护就靠它!

BENTLY 135137-01:这块位置I/O模块,是Bently Nevada 3500/45监测系统的“核心眼睛”!它能接收各种位移和位置传感器信号,如电涡流探头、LVDT或旋转电位计,对机械设备的关键位置参数进行连续监测和报警通道数:4通道,输入类型:支持Proximitors、RPTs、DC LVDTs、AC LVDTs、旋转电位计,典型功耗:5.6 W。

分类:

描述

BENTLY 135137-01:这块位置I/O模块,是Bently Nevada 3500/45监测系统的“核心眼睛”!它能接收各种位移和位置传感器信号,如电涡流探头、LVDT或旋转电位计,对机械设备的关键位置参数进行连续监测和报警通道数:4通道,输入类型:支持Proximitors、RPTs、DC LVDTs、AC LVDTs、旋转电位计,典型功耗:5.6 W。别瞅了,原厂正品,库存充足,咱家就是你搞定工业自动化的靠山,没毛病!

产品详细说明

BENTLY 135137-01 产品概述

说到Bently Nevada,那在全球机械健康监测和保护领域可是响当当的“老大”,而这块 BENTLY 135137-01 位置I/O模块,就是其明星产品——3500系列监测系统里的一个“重要成员”!这玩意儿可不是一般的I/O模块,它是机械设备,特别是大型旋转机械比如汽轮机、压缩机、发电机组这些“国之重器”的“贴身医生”,专门负责监测它们的轴向位置、阀门开度、差胀等关键位移参数。你想想,一台高速运转的汽轮机,如果轴向位置出现一点点异常,那后果可是灾难性的,轻则损坏轴承,重则机器报废,甚至可能引发重大安全事故!所以说,BENTLY 135137-01 的核心价值,就是通过高精度的监测和报警功能,在问题还没酿成大祸前,就给你拉响警报,争取宝贵的处理时间。

这块 BENTLY 135137-01 模块在整个3500监测系统中的定位,就像是把各种位置传感器的“感受”——比如电涡流探头的间隙信号、LVDT的位移信号,精准地收集起来,然后把这些原始的模拟信号转换成数字信息,再传递给3500/45位置监视器的主模块进行分析和处理。它是一个4通道的设备,意味着它能同时监测4个独立的位移或位置点,而且每个通道都能灵活配置,适应不同类型的传感器输入。通过它,操作员和维护人员能够实时掌握设备关键部件的精确位置状态,一旦参数超出预设的安全范围,系统就会立即触发报警,甚至自动停车,从而实现对机械设备的连续保护状态监测。可以说,BENTLY 135137-01 是保障工业设备安全、提高运行效率、降低维护成本的“利器”,没有它,很多大型设备的“健康”就难以得到有效保障。

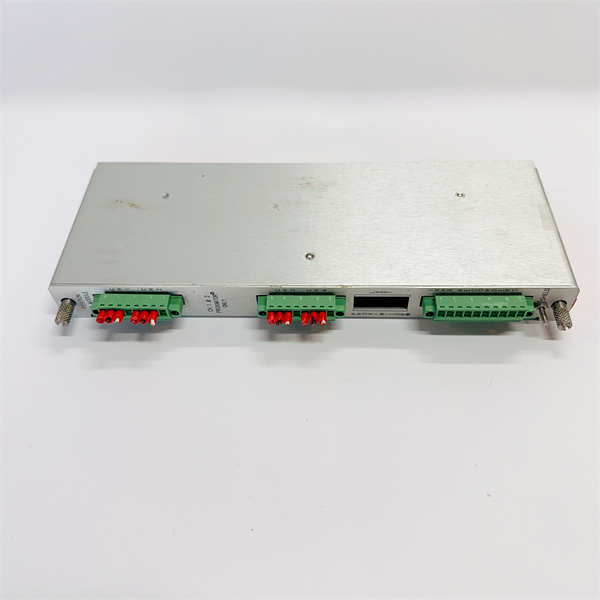

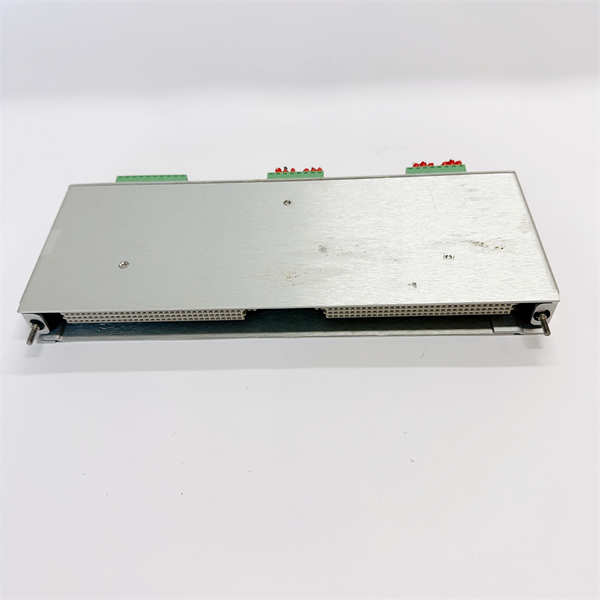

BENTLY 135137-01

BENTLY 135137-01

技术规格

参数名称 参数值
产品型号 135137-01
制造商 Bently Nevada
产品类型 位置I/O模块 (Position I/O Module)
系列 3500系列
兼容监视器 3500/45 位置监视器
通道数 4通道
输入类型 Proximitors (电涡流探头), Rotary Position Transducers (RPTs), DC Linear Variable Differential Transformers (DC LVDTs), AC Linear Variable Differential Transformers (AC LVDTs), Rotary Potentiometers (旋转电位计)
端接方式 内部端接 (Internal Terminations)
典型功耗 5.6 W (使用旋转电位计时)
输入阻抗 1 MΩ (DC LVDT); 10 kΩ (Proximitor或RPT); 137 kΩ (AC LVDT); 200 kΩ (旋转电位计)
传感器供电 -24 Vdc (Proximitor或RPT); +15 Vdc (DC LVDT); 2.3Vrms 3400Hz 正弦波 (AC LVDT); -12.38 Vdc (旋转电位计)
模拟输出 0至+12 Vdc (电压), 4至20 mA (电流)
更新速率 100 ms 或更短
工作温度 -30°C 至 +65°C (-22°F 至 +150°F)
储存温度 -40°C 至 +85°C (-40°F 至 +185°F)
湿度 95% 非凝露
尺寸 (高 x 宽 x 深) 241.3 mm x 24.4 mm x 99.1 mm (9.50 in x 0.96 in x 3.90 in)
重量 0.20 kg (0.44 lb)



主要特点和优势

说到 BENTLY 135137-01 这块位置I/O模块,那可真是“身怀绝技”得很,有几个点,必须得跟兄弟们掰扯掰扯:

首先,它的多通道输入兼容性那真是没得说。这块 BENTLY 135137-01 模块可不是“挑食”的主儿,它是个4通道设计,而且能同时接纳多种不同类型的位移和位置传感器信号,包括我们常说的电涡流探头 (Proximitor Probe),还有旋转位置传感器 (RPTs)、直流线性可变差动变压器 (DC LVDTs)、交流线性可变差动变压器 (AC LVDTs),甚至普通的旋转电位计也能搞定。这意味着无论你的现场用的是哪种传感器,这块模块都能“照单全收”,大大提升了系统配置的灵活性和适用性,给你省去了不少“麻烦事儿”。

再者,高精度的数据处理能力是它的看家本领。这 BENTLY 135137-01 模块可不是简单地把信号“搬来搬去”,它内部集成了专门的处理器和存储器,能对输入的模拟信号进行高精度的数字化处理,包括滤波、放大、校准这些“精细活儿”。这保证了从传感器过来的原始数据能够被准确地转换和传递,为后续的监测和分析提供最真实可靠的依据。你想想,对机械位移的监测,差之毫厘谬以千里,没有这高精度处理,再好的传感器也白搭。

还有啊,它的强大的机械保护功能也是一大亮点。BENTLY 135137-01 作为3500/45位置监视器的一部分,它的主要职责就是“看家护院”,通过连续对比监测到的参数和预设的报警阈值,一旦发现任何异常,立马就能驱动报警,甚至发出停车指令,有效避免了设备损坏和非计划停机 (Unplanned Downtime)。这就像给你的关键设备加了个“金钟罩铁布衫”,在故障发生前就提前预警,让你有足够的时间去应对,把损失降到最低。

最后不得不提的是,它的灵活可编程性。这块 BENTLY 135137-01 的通道是可以成对编程的,例如通道1和2可以执行一种监测功能,而通道3和4可以执行相同或不同的功能。这种灵活性使得系统能够根据不同机械的特定需求进行定制化配置,无论是轴向位移、差胀还是阀门位置,都能精准实现。可以说,这块 BENTLY 135137-01,是你在保障大型旋转机械安全、提升设备管理效率上的“得力干将”,绝对值得入手!

The BENTLY 135137-01 Position I/O Module, a vital component of the Bently Nevada 3500/45 monitoring system, offers significant advantages for machinery protection and condition monitoring.

Firstly, its versatile multi-channel input compatibility is a key strength. The BENTLY 135137-01 is a 4-channel module capable of accepting inputs from a wide array of displacement and position sensors. This includes industry-standard proximity transducers (Proximitors), Rotary Position Transducers (RPTs), DC and AC Linear Variable Differential Transformers (LVDTs), and even rotary potentiometers. This broad sensor compatibility ensures flexibility in system design and integration, allowing it to adapt to diverse machinery types and measurement requirements without needing different modules for each sensor type.

Secondly, the module is engineered for high-precision data processing. Equipped with dedicated internal processing capabilities, the BENTLY 135137-01 meticulously converts raw analog sensor signals into accurate digital data. This process involves sophisticated filtering, amplification, and calibration algorithms, ensuring the integrity and reliability of the collected data. This high level of precision is paramount in machinery monitoring, where even minute changes in position or displacement can signify critical issues, enabling proactive maintenance and preventing costly failures.

Furthermore, its integration within the 3500 system provides robust machinery protection capabilities. The BENTLY 135137-01 continuously compares monitored parameters against user-configured alarm setpoints. Upon detecting any deviation or abnormality, it promptly triggers alarms and can even initiate automatic shutdowns, safeguarding valuable assets from potential damage and unplanned downtime. This proactive protection mechanism is essential for maintaining operational continuity and extending the lifespan of critical rotating machinery.

Lastly, the BENTLY 135137-01 offers flexible programmability. Its channels can be programmed in pairs to perform different monitoring functions simultaneously, providing customizability to meet specific machine protection needs. This adaptability makes the module an indispensable tool for engineers aiming to implement comprehensive and highly reliable condition monitoring solutions for complex industrial assets.

应用领域

BENTLY 135137-01 这块位置I/O模块,在工业界那可是个“香饽饽”,主要应用于那些对大型旋转机械设备健康状态和安全运行有极高要求的关键领域。

首先,在电力生产行业,它是绝对的“主力军”。无论是火力发电厂的汽轮发电机组、水力发电厂的水轮机,还是核电站的关键旋转设备,都需要对转子的轴向位移、差胀、阀门开度进行精确监测。BENTLY 135137-01 就是用来接收这些传感器信号,确保机组在启停、升负荷、降负荷等工况下都能安全运行,避免了因位移异常导致的摩擦、碰撞等严重事故,从而保障电网的稳定供电。

其次,在石油、天然气和石化行业,这块模块也大有用武之地。大型的压缩机、泵、反应器搅拌器等设备,其轴向推力轴承的磨损、转子位置的变化都直接关系到生产的安全性和效率。BENTLY 135137-01 能够提供连续、精确的位移监测,帮助工程师及时发现轴承磨损、转子窜动等早期故障,有效预防设备损坏,减少非计划停机,保障原油、天然气和化工产品的稳定生产。

再来,在冶金、矿山、水泥等重工业领域,也大量存在对大型风机、磨煤机、球磨机、轧机等设备的位移监测需求。这些设备往往体积庞大、运行工况恶劣,一旦出现位移异常,维修成本高昂且耗时。BENTNLY 135137-01 通过实时监测,提供了关键的诊断信息,使得维护人员能够在故障初期就进行干预,避免了小问题演变成大事故,提高了设备的可用性和生产效率。

此外,在船舶和海洋工程航空航天等领域,凡是涉及到大型旋转机械或需要精确位置控制的系统,BENTLY 135137-01 都能发挥其高精度、高可靠性的优势。可以说,它是保障这些“工业巨兽”健康运行、实现智能维护的关键一环。

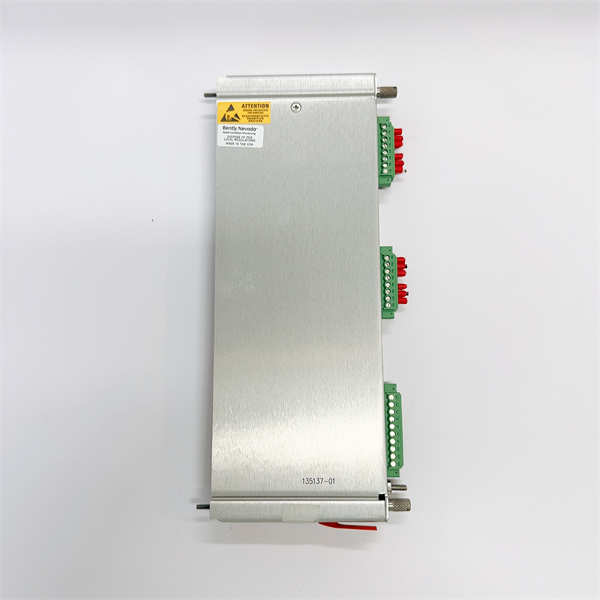

BENTLY 135137-01

BENTLY 135137-01

相关产品

BENTLY 135137-01 这块位置I/O模块搭配使用或者相关的,都是Bently Nevada 3500系列里的“兄弟姐妹”,它们一起才能组成一个完整的机械保护与状态监测系统,给你把设备看得死死的:



Bently Nevada 3500/45 位置监视器 (Monitor)135137-01 是插到这个主监视器模块上的I/O卡,主监视器负责信号处理、报警判断和数据显示。



Bently Nevada 3500/05 机架 (Rack):这是整个3500系统的主体,所有的模块,包括 135137-01 都要插在这个机架里。



Bently Nevada 3500/15 电源模块 (Power Supply):为整个3500系统,包括 135137-01 提供稳定的直流电源。



Bently Nevada 3500/22M 瞬态数据接口 (TDI):通常用于将 135137-01 采集的数据与工厂DCS或PI系统进行通信和数据传输。



Bently Nevada 3300 XL 系列电涡流探头 (Proximitor Probes):比如 330101-00-XX-XX-XX,是 135137-01 最常用的输入传感器之一,用于监测轴的相对位移。



Bently Nevada 3300 XL 系列 LVDT 传感器:如 3300 XL 8mm Proximity Sensor,用于监测绝对位移或阀门位置。



Bently Nevada System 1 软件:这是Bently Nevada的旗舰状态监测软件平台,用于接收 135137-01 采集的数据进行高级诊断和趋势分析。



Bently Nevada 3500/9x 通信网关 (Communication Gateway):如果需要将数据传输到非Bently Nevada系统,可能需要这种网关模块。



安装与维护

安装前准备:在安装 BENTLY 135137-01 位置I/O模块之前,哥们儿你得先确认好,整个3500监测系统是完全停机的,电源给我断干净了,并且挂上安全标识,严禁带电操作! ⚠️ 然后,仔细检查 BENTLY 135137-01 模块有没有磕碰、有没有变形,包装里的附件和说明书都得仔细核对。这玩意儿对静电可是“过敏”得很,操作时务必佩戴防静电手环,接触模块前先摸摸接地金属,把身上的静电放干净。BENTLY 135137-01 是热插拔模块,但为了安全和系统稳定性,通常建议在机架断电状态下进行安装或更换。将模块轻轻插入3500机架中指定的I/O槽位,确保其与背板连接牢固。然后,根据Bently Nevada的接线图,将相应的位移传感器信号线正确连接到模块的内部端接端子上,所有接线必须牢固可靠,确保屏蔽层正确接地,避免信号干扰。

维护建议:这块 BENTLY 135137-01 模块,虽然是“身经百战”的硬汉,但你想让它“长治久安”,平时也得稍微“伺候”一下。首先,定期检查模块的LED指示灯:模块前面板上的OK指示灯如果持续亮绿灯,说明模块工作正常。如果有黄灯或红灯亮起,或者指示灯不亮,那说明模块可能存在故障或配置问题,需要及时排查。其次,保持机架和模块的清洁:确保3500机架内部没有过多的灰尘堆积,灰尘会影响散热并可能导致电路板短路。定期用无绒布轻轻擦拭模块表面,确保通风口畅通。再者,检查传感器和线缆连接BENTLY 135137-01 的稳定运行离不开可靠的传感器信号输入。时不时地检查连接到模块的所有位移传感器和线缆,看看有没有松动、磨损、弯折过度或者受到物理损伤的地方。确保传感器本身也工作正常,没有被污染或损坏。最后,利用系统诊断工具:定期通过Bently Nevada 3500 Rack Configuration Software或者System 1软件,查看 BENTLY 135137-01 的诊断信息、报警历史和通道状态。这些工具能提供模块的运行参数、故障代码,帮助你及时发现并解决潜在问题。记住,预防性维护永远比出了问题再抢修要省心省钱得多!
