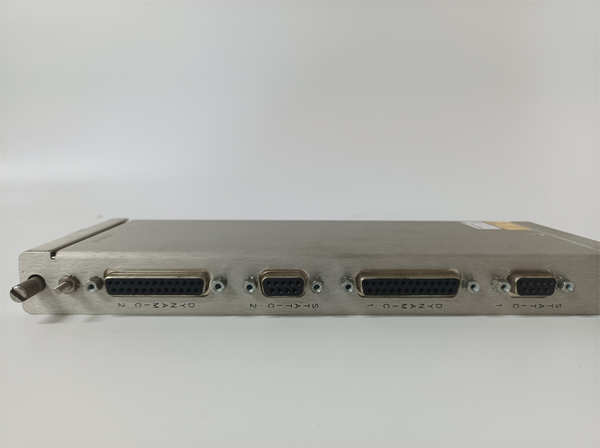

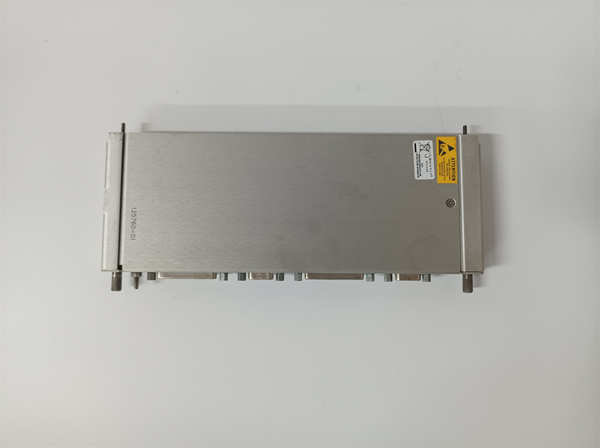

BENTLY 125760-01 | 3500/42M 位移监测模块 | 高精度轴向位移保护解决方案

描述

关键技术规格

• 产品型号: 125760-01
• 制造商: Bently Nevada (a Baker Hughes company)
• 所属系统: Bently Nevada 3500 Machinery Protection System
• 模块类型: 3500/42M 双通道轴向位移监测器（Monitored Axial Position）
• 输入信号: 接受两路来自非接触式电涡流位移传感器（如 3300 NSv 或 3300 XL）的 -2 to -18 VDC 信号
• 测量范围: 可软件配置，典型为 ±1.0 mm（对应 -4 to -16 VDC）
• 精度: ±0.1% of full scale（含线性度、重复性与温度漂移）
• 报警输出: 每通道独立提供 Alert（预警）和 Danger（危险）继电器输出（常开/常闭可选）
• 通信接口: 通过 3500 机架背板与 3500/05 框架接口模块通信，支持 Modbus RTU（需配置）
• 工作温度: 0°C 至 +65°C
• 认证标准: 符合 API 670 第5版对轴向位移监测的要求

125760-01 BENTLY

功能定位与应用场景分析

125760-01 是 Bently Nevada 3500/42M 轴向位移监测模块的硬件部件编号，专为连续监测大型旋转机械（如蒸汽轮机、燃气轮机、离心压缩机）的转子轴向位置而设计。轴向位移是反映推力轴承健康状态的关键参数——异常位移往往预示着轴承磨损、转子热膨胀失衡或水冲击等严重故障。125760-01 通过高精度处理来自电涡流传感器的模拟电压信号，实时计算轴向位置，并在超限时触发分级报警（Alert）或紧急跳闸（Danger），防止设备灾难性损坏。

该模块深度集成于 3500 保护架构中，其报警逻辑可与 3500/32 继电器模块联动，实现“二取二”（2oo2）等安全表决策略，满足 SIL 2 等级要求。其价值不仅在于测量精度，更在于与整个 3500 生态系统的确定性行为、诊断一致性和 API 合规性。

典型应用场景包括：

• 场景一：用于电厂主汽轮机推力瓦监测系统，实时跟踪启动/停机过程中的轴向热膨胀，防止动静部件摩擦
• 场景二：部署于石化厂乙烯装置裂解气压缩机，作为防喘振与轴系保护联锁的关键输入源
• 场景三：用于老旧机组改造项目，替换早期 3500/40 或 3300 监测系统，提升测量精度与系统诊断能力

125760-01 BENTLY

质量标准与测试流程

在旋转机械保护领域，位移监测模块的误报可能导致非计划停机，漏报则可能引发重大设备事故。因此，我们对每一台 125760-01 实施严格的端到端功能验证：

• 外观与清洁：检查模块 PCB 无腐蚀、电容无鼓包，背板连接器针脚无氧化，确保长期插拔可靠性。
• 上机实测：将模块安装于真实 3500 机架（含 3500/05、3500/32 继电器卡及模拟传感器信号源），进行 24 小时连续运行测试。
• 功能诊断：使用高精度直流电源模拟 -2 V 至 -18 V 传感器信号，逐点验证每通道的线性度、报警阈值（如 -9.5 V Alert, -10.5 V Danger）、继电器动作延迟（<10 ms）及复位逻辑；测试通道间隔离与共模抑制能力。
• 质保承诺：仅通过全部测试项的模块方可出库，并提供 12 个月功能性质量保证，覆盖信号漂移、继电器粘连及通信异常等风险。

兼容性与升级路径 (技术支持)

为确保 125760-01 在您的 3500 系统中准确可靠地工作，请务必核对以下关键信息：

• 硬件/固件：125760-01 对应 3500/42M Rev C 硬件，需搭配 3500/05 框架接口模块（固件版本 ≥ v3.0）才能正确识别。旧版 3500 框架可能无法加载其配置。
• 配套组件：必须使用 Bently Nevada 认证的电涡流传感器（如 3300 NSv 8 mm 探头 + 延长电缆 + 前置器），非标传感器可能导致线性误差或灵敏度不匹配。
• 替代关系：125760-01（3500/42M）是 125750-01（3500/40）的功能升级替代品，增加独立 Danger 继电器和更高精度。若仅需单通道监测，也可考虑 149380-01（3500/45）。
