BENTLEY 3500/32 125712-01 4通道继电器模块 – 关键报警与联锁执行者，保障设备安全停机！

描述

BENTLEY 3500/32 125712-01：这块Bently Nevada的4通道继电器模块，可是3500系列机械保护与状态监测系统里的“报警执行官”！它提供4路可编程干触点输出，专为驱动外部报警器、紧急停车系统或联锁设备而生。继电器类型：单刀双掷 (SPDT)，最大切换电压：250 Vac。它确保监测到的异常能被立即响应，是保障高价值旋转机械安全运行的“得力助手”，没毛病！

BENTLEY 3500/32 125712-01 产品概述

各位老铁，今天咱得好好掰扯掰扯这块 BENTLEY 3500/32 125712-01 4通道继电器模块。在工业领域，尤其是在那些对大型旋转机械（比如汽轮机、压缩机、发电机等）需要实时“看护”和“救命”的场合，Bently Nevada的3500系列监测系统那可是“铁打的营盘”。而这块 3500/32 125712-01 模块，就是这套系统里真正能“动真格”的“执行官”！

它不像那些监测模块只负责“看”数据，这块模块的核心使命是把“看”到的异常状况，通过继电器输出的方式，转化成实实在在的动作。简单来说，它就像一个“报警和联锁的指令发射器”。当3500机架内其他的监测模块（比如振动模块、温度模块）检测到某个参数超出了预设的危险值时，比如振动太大或者轴承温度过高，这个 BENTLEY 3500/32 125712-01 就能根据您事先设定好的逻辑，立即触发其内部的继电器，这个继电器再控制外部设备：可以是拉响刺耳的报警汽笛，亮起红色的警示灯，更关键的是，它可以直接切断设备的电源，或者关闭关键阀门，从而实现紧急停车 (Emergency Shutdown, ESD) 或安全联锁 (Safety Interlock)，防止设备进一步损坏，保障人员生命安全，把损失降到最低。

这块 BENTLEY 3500/32 125712-01 提供了4路独立的继电器输出，每一路都能单独编程，你可以设置非常复杂的“报警驱动逻辑”，比如“AND”门或“OR”门逻辑，确保只有在满足特定条件时才触发动作，避免了误报警或误停车。它是个全高模块，可以安装在3500机架中除了电源和机架接口模块之外的任何一个槽位。总而言之，BENTLEY 3500/32 125712-01 就是您机械保护系统里的“关键一环”，把监测到的潜在危险，及时转化为保护行动，让您的设备安全运行，生产高枕无忧！

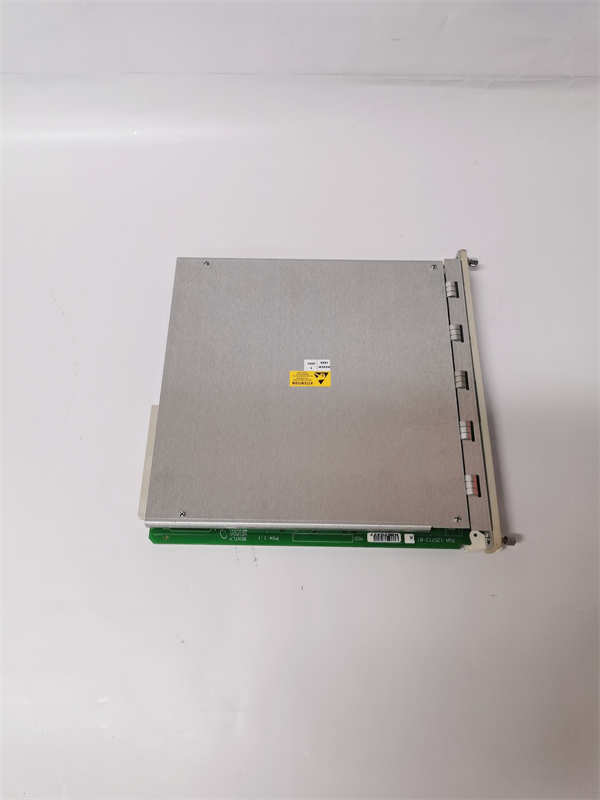

BENTLEY 3500/32 125712-01

BENTLEY 3500/32 125712-01 技术规格

主要特点和优势

咱这块 BENTLEY 3500/32 125712-01 4通道继电器模块，在Bently Nevada 3500机械保护与状态监测系统里，那可是个“关键角色”，它的那些真本事，能让您的设备安全保障能力直接“拉满”！

首先，它最大的亮点就是高度灵活的可编程输出逻辑 (Highly Flexible Programmable Output Logic)。一般的继电器模块可能只能简单地“开”或“关”，但 3500/32 125712-01 可不玩虚的。它的每个继电器输出都能独立进行复杂的逻辑编程，你可以根据机架内任何一个监测通道的报警状态（比如Alert、Danger、Not OK，甚至自定义的Programmed Process Limit (PPL)）来构建**“与 (AND)”或“或 (OR)”逻辑**。这有啥用？举个例子，你可以设置一个继电器，只有在“轴承温度过高 并且 轴振动也超标”的时候才触发紧急停车，这样就避免了不必要的误停车 (Spurious Trips)，减少了生产中断和经济损失。这种精细化的控制能力，让您的安全系统既灵敏又“聪明”，真正做到“该出手时就出手”！

其次，这 BENTLEY 3500/32 125712-01 提供的是稳定可靠的工业级继电器输出 (Robust Industrial-Grade Relay Outputs)。它采用单刀双掷 (SPDT) 的C型触点设计，既能提供常开 (Normally Open, NO) 也能提供常闭 (Normally Closed, NC) 输出，通过简单的跳线就能切换，这大大增加了接线的灵活性。这些继电器触点寿命长，能够可靠地切换高达250 Vac或125 Vdc的电压，以及2安培的电流，这意味着它能直接驱动各种报警器、指示灯，甚至是一些中小型执行器的控制回路，无需额外的中间继电器，简化了系统接线。而且，这模块是按照严苛的工业标准设计的，能在宽泛的温度范围和高湿环境下稳定工作，抗干扰能力强 (Strong Anti-Interference Capability)，确保在恶劣的工业现场也能“坚守岗位”，提供持久稳定的性能 (Long-Lasting Stable Performance)。

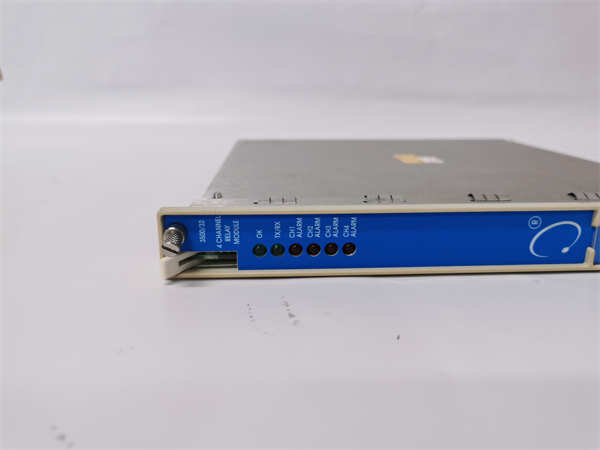

再者，BENTLEY 3500/32 125712-01 在系统集成和诊断方面也表现出色 (Excellent System Integration and Diagnostics)。它完美兼容3500机架的模块化架构，安装简单，维护方便。前面板上的LED指示灯（OK、TX/RX、CH ALARM）能直观地显示模块自身的运行状态、通信情况以及每个继电器的报警状态，让运维人员一眼就能看出有没有问题。它的设计也考虑了高可用性 (High Availability)，即便模块本身出现故障，也不会影响到其他监测模块的正常采集数据。通过与Bently Nevada的3500组态软件配合，您可以轻松地对继电器逻辑进行编程、测试和验证，确保报警和保护动作的正确性。所有这些特性加起来，使得 3500/32 125712-01 成为保障高价值旋转机械安全、实现自动化保护和联锁功能的“得力干将”，真正让您的设备“有人管、管得好”！

The BENTLEY 3500/32 125712-01 4-Channel Relay Module is a cornerstone of the Bently Nevada 3500 Series Machinery Protection and Condition Monitoring System, offering essential capabilities for ensuring equipment safety and operational continuity.

First, its primary strength lies in its highly customizable and versatile output logic. Each of the four independent relays on the 3500/32 125712-01 can be programmed with sophisticated Alarm Drive Logic, allowing for the creation of complex AND/OR Boolean expressions. These expressions can be driven by any combination of Alert, Danger, Not OK, or Programmed Process Limit (PPL) states from any monitor channel within the entire 3500 rack. This granularity allows for the implementation of precise safety interlocks, preventing spurious trips by requiring multiple conditions to be met before initiating a protective action. Such intelligent control significantly enhances system reliability and reduces costly production downtime, ensuring that protective measures are only activated when genuinely necessary.

Second, the module delivers robust and dependable industrial-grade relay capabilities. Featuring single-pole, double-throw (SPDT) Form C contacts, each relay offers both normally open (NO) and normally closed (NC) configurations, selectable via a simple jumper. These relays boast a high contact life and are capable of reliably switching substantial electrical loads (up to 250 Vac / 2 A or 125 Vdc / 2 A). This robust electrical rating means the module can directly actuate a wide array of external devices, from audible alarms and visual indicators to critical solenoid valves for emergency shutdowns or motor starter controls, often eliminating the need for intermediate relays and simplifying wiring. Furthermore, the 3500/32 125712-01 is engineered to withstand harsh industrial environments, offering a wide operating temperature range and high resistance to humidity and electromagnetic interference, guaranteeing consistent and reliable performance in demanding operational settings.

Lastly, the BENTLEY 3500/32 125712-01 provides seamless system integration and comprehensive diagnostic features. It fits perfectly into the modular 3500 rack architecture, facilitating straightforward installation and maintenance. Front-panel LED indicators (OK, TX/RX, CH ALARM) offer immediate visual status, aiding in rapid local troubleshooting. Its design ensures high availability; even if the relay module itself fails, it does not impede the data acquisition capabilities of other monitoring modules. Paired with Bently Nevada’s 3500 Rack Configuration Software, users can easily program, test, and validate relay logic, ensuring the accuracy and effectiveness of all alarm and protection actions. These combined features make the 3500/32 125712-01 an indispensable tool for safeguarding high-value rotating machinery, enabling automated protection, and enhancing overall operational safety.

应用领域

咱这块 BENTLEY 3500/32 125712-01 4通道继电器模块，它在Bently Nevada 3500机械保护与状态监测系统里，可不是个“摆设”，而是实打实的“执行者”，所以它的应用领域，基本上就覆盖了所有对大型、关键旋转机械需要“及时干预”的场合！

首先，最典型的就是石油天然气和石化行业。在炼油厂、天然气处理厂、化工厂，里面有大量的透平机、压缩机、泵和风机，这些设备一旦出现故障，不光会导致生产中断，更可能引发火灾、爆炸等严重的安全事故。3500/32 125712-01 能够接收来自振动、位移、温度等监测模块的报警信号，然后立即驱动外部执行机构，比如紧急停车系统 (ESD)，关闭阀门、切断电源，或者启动消防和气体检测系统 (F&G) 的联动报警，从而保护高价值设备，保障人员生命安全，把损失降到最低。

其次，在电力行业，特别是火电厂、核电站和大型水电站，BENTLEY 3500/32 125712-01 也是“不可或缺”的。发电机组、汽轮机、锅炉给水泵等是发电厂的“心脏”，它们的健康状况直接关系到电力的稳定供应和安全。当这些设备的轴承温度过高、振动超标或发生超速等危险情况时，RIM模块确保这些关键参数的报警信号能够被 3500/32 125712-01 接收，并立即触发预设的保护动作，比如汽轮机超速保护，避免灾难性事故的发生，确保电力的持续稳定输出。

此外，在冶金、造纸、水泥、制药等重工业领域，以及大型风力发电机组和船舶推进系统等，只要涉及到高速、大功率的旋转机械，并且需要实现自动化报警联锁和紧急保护功能的，BENTLEY 3500/32 125712-01 都能发挥其作为报警输出核心的作用，确保这些机械的运行状态被实时监控，并在异常时能够迅速做出反应，从而实现设备保护 (Equipment Protection) 和生产安全 (Production Safety) 的双重目标。总而言之，只要您的企业有高价值的旋转设备需要精准的报警输出和安全联锁，这块 3500/32 125712-01 就是您系统中的“守护者”！

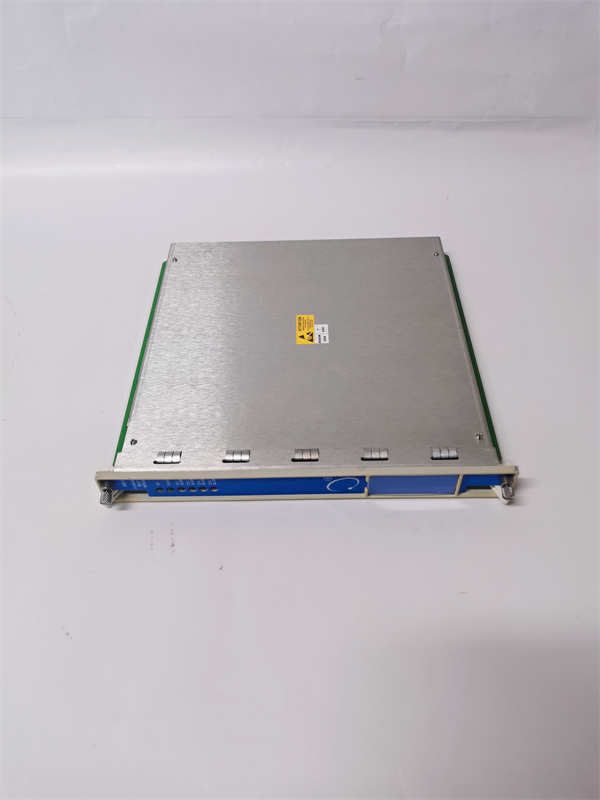

BENTLEY 3500/32 125712-01

相关产品

咱这块 BENTLEY 3500/32 125712-01 继电器模块，它可是Bently Nevada 3500监测系统里的“报警出口”，所以它有一整套“兄弟连”来配合它干活。

Bently Nevada 3500/05 System Rack: 这是3500系列机架，3500/32 125712-01 必须安装在这个机架中才能运行。

Bently Nevada 3500/15 Power Supply: 3500机架的电源模块，为包括 3500/32 125712-01 在内的所有模块提供稳定的直流电源。

Bently Nevada 3500/20 Rack Interface Module (RIM): 机架接口模块，负责机架内模块的配置和数据通信，3500/32 125712-01 的继电器逻辑也是通过RIM连接的组态软件来设置的。

Bently Nevada 3500/22M Transient Data Interface (TDI): 是一种更高级的接口模块，在某些需要高级诊断和通信功能的系统中，它会替代RIM，与 3500/32 125712-01 协同工作。

Bently Nevada 3500/40M Proximitor Monitor: 振动/位移监测模块，它监测到的振动或位移报警状态，是驱动 3500/32 125712-01 继电器输出的常见输入源。

Bently Nevada 3500/50 Tachometer Module: 转速监测模块，其超速报警信号可以作为 3500/32 125712-01 触发超速停车的逻辑输入。

Bently Nevada 3500/60 & 3500/61 Temperature Monitor: 温度监测模块，监测的轴承温度、排气温度等超限报警，也可以驱动 3500/32 125712-01 进行报警或停车。

Bently Nevada 3500/33 16-Channel Relay Module: 这是Bently Nevada提供的另一种继电器模块，如果需要更多的继电器输出点数，可能会选择这个16通道的版本来替代或补充 3500/32 125712-01。

Bently Nevada System 1™ Software: 软件平台，用于组态、监测和分析3500系统的数据，也包括编程 3500/32 125712-01 的继电器逻辑和查看其状态。
