BENTLEY 3500/20 125744-02：这块Bently Nevada的机架接口模块 (RIM)，可是3500系列机械保护与状态监测系统里的“通信枢纽”！它主要负责3500系统内部模块与外部控制系统（如DCS、PLC）之间的数据交换、系统配置和诊断。安装位置：3500机架的1号槽位。支持多种通信协议，确保数据传输的稳定与高效，是保障大型旋转机械安全运行的“得力助手”，没毛病！
BENTLEY 3500/20 125744-02 产品概述
各位老铁，今天咱得好好掰扯掰扯这块 BENTLEY 3500/20 125744-02 机架接口模块。在工业领域，特别是那些需要对大型旋转机械（比如汽轮机、压缩机、发电机等）进行实时保护和状态监测的场合，Bently Nevada的3500系列监测系统简直就是“标配”。而这块 3500/20 125744-02，就是这套系统里的**“通信桥梁”**！
这块模块的全称通常是 Bently Nevada 3500/20 Rack Interface Module (RIM)，它的核心作用是作为整个3500监测系统的主要接口 (Primary Interface)。它不直接进行振动、温度等参数的监测，而是负责管理和传输这些监测数据。简单来说，它就像一个“信息中心”，把3500机架内各个监测模块（比如振动模块、温度模块、转速模块等）采集到的宝贵数据，汇集起来，然后通过各种通信协议，发送给外部的控制系统，比如DCS（分布式控制系统）、PLC（可编程逻辑控制器），或者是Bently Nevada自家的软件平台，进行进一步的显示、分析、报警和趋势预测。
BENTLEY 3500/20 125744-02 必须安装在3500机架的1号槽位（紧邻电源模块），它是整个机架的“指挥官”，负责：
系统配置： 通过它，您可以使用Bently Nevada的组态软件对整个3500机架内的所有监测模块进行参数设置和配置。
数据检索： 外部系统可以通过RIM来获取实时的机械运行数据、报警状态、诊断信息等。
系统诊断： RIM本身也具备自诊断功能，能够提供3500系统本身的健康状态。
值得一提的是，尽管RIM在通信中扮演关键角色，但它不属于关键的监测路径。这意味着即使RIM出现故障，也不会影响到3500监测模块本身的保护功能（如触发紧急停车）。在一些高可用性要求的应用中，为了防止通信中断，3500系统甚至支持冗余的RIM配置（TMR RIM），但 125744-02 是标准版本，单机架通常只需要一个。总而言之，BENTLEY 3500/20 125744-02 就是您保障大型旋转机械健康运行、实现预测性维护的“得力助手”！

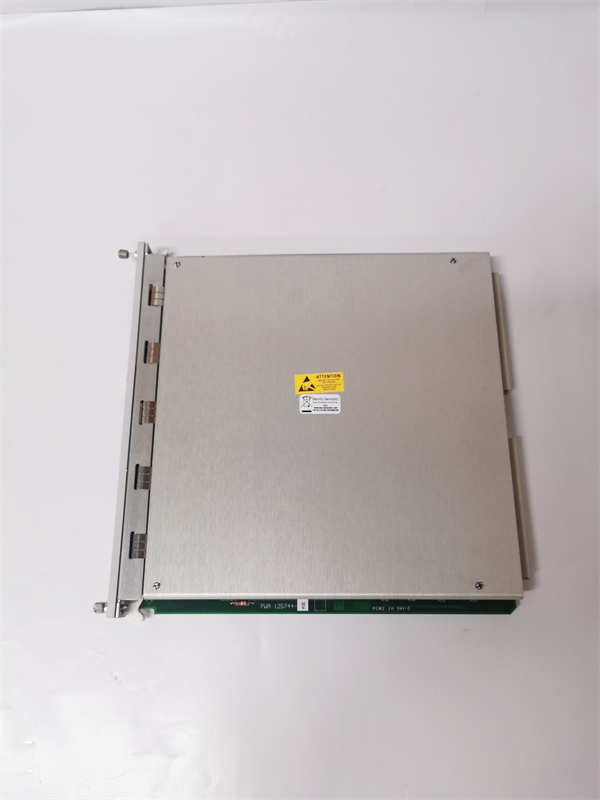

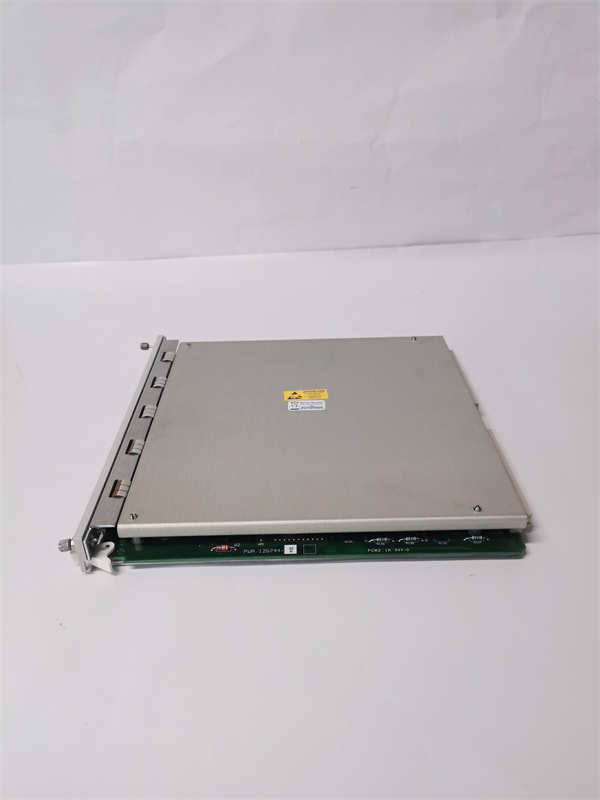

BENTLEY 3500/20 125744-02
BENTLEY 3500/20 125744-02 技术规格
参数名称 | 参数值
———|——–
产品型号 | 3500/20
部件号 | 125744-02 (标准Rack Interface Module)
制造商 | Bently Nevada (现为Baker Hughes旗下)
产品类型 | 机架接口模块 (Rack Interface Module, RIM)
安装位置 | 3500机架的1号槽位 (紧邻电源模块)
电源消耗 | 4.75 瓦 (典型值)
通信协议 (前端) | 专有协议 (用于配置和数据检索)
通信接口 (I/O模块，如125760-01或125768-01) | RS-232 (用于本地配置)
RS-422 (用于菊花链连接多个机架)
Modbus, Ethernet, OPC (通过兼容的Bently Nevada外部通信处理器如TDXnet, TDIX, DDIX)
数据传输速率 | 38.4 k baud (最大，串行通信)
LED 指示灯 | OK (模块正常运行)
TX/RX (通信活动)
TM (机架处于跳闸倍增模式)
CONFIG OK (机架配置有效)
I/O 模块继电器 | 1个OK继电器 (指示机架正常运行或故障，5A @ 24 Vdc/120 Vac)
运行/编程模式开关 | 键控选择器，用于锁定配置更改
环境限制 (RIM主板) | 工作温度： -30°C 至 +65°C (-22°F 至 +150°F)
存储温度： -40°C 至 +85°C (-40°F 至 +185°F)
湿度 | 95%，非冷凝
尺寸 (高x宽x深) | 241.3 mm x 24.4 mm x 241.8 mm (9.5 in. x 0.96 in. x 9.52 in.) (RIM主板)
重量 | 0.91 kg (2.0 lb) (RIM主板)
机架空间要求 | 1个全高前槽位 (RIM主板)
主要特点和优势
咱这块 BENTLEY 3500/20 125744-02 机架接口模块，在Bently Nevada的3500机械保护与状态监测系统里，那可是个“关键先生”，它的那些真功夫，能让您的设备运行得既安全又高效！
首先，它最大的特点就是作为核心通信网关 (Core Communication Gateway) 的作用。这块RIM模块就像是3500机架内所有监测模块（比如振动、温度、转速等）的“总管家”，它把这些模块采集到的海量数据汇总起来，然后通过其I/O模块，高效地传输给外部的DCS（分布式控制系统）、PLC（可编程逻辑控制器）、SCADA（监控与数据采集系统）或Bently Nevada自家的System 1™等软件平台。它支持多种工业通信协议，确保数据传输的无缝衔接 (Seamless Integration)。这种强大的通信能力，意味着您可以实时、全面地掌握每一台关键设备的运行状况，为预测性维护 (Predictive Maintenance) 和故障诊断 (Fault Diagnostics) 提供第一手数据，从而避免突发性停机，延长设备寿命，节省巨额维修成本。
其次，BENTLEY 3500/20 125744-02 提供了全面的系统配置与诊断能力 (Comprehensive System Configuration and Diagnostics)。通过这块RIM，工程师可以使用Bently Nevada的3500组态软件，对整个机架内的所有监测模块进行集中配置 (Centralized Configuration)，比如设置报警限值、定义测量类型、调整传感器参数等。这大大简化了系统管理和维护的复杂性。同时，RIM本身也具备自诊断功能 (Self-Diagnostic Functionality)，能够实时监测自身以及3500机架的运行状态，并通过前面板的LED指示灯或通信接口向外部系统报告健康状况。它甚至有一个OK继电器，可以输出机架的整体“健康”信号。这种强大的诊断能力，能够帮助运维人员快速定位问题，减少故障排除时间，确保监测系统自身的可靠性。
再者，BENTLEY 3500/20 125744-02 的工业级可靠性 (Industrial-Grade Reliability) 和易维护性 (Ease of Maintenance) 也是其突出优势。作为面向严苛工业环境的产品，它设计坚固，能够承受宽范围的温度、湿度和电磁干扰，确保在恶劣工况下也能稳定运行。它支持热插拔 (Hot-Swappable) 功能，这意味着在系统正常运行的情况下，如果RIM模块需要更换或升级，可以直接拔插，而不会导致整个3500监测系统的停机，从而最大限度地减少停机时间 (Minimize Downtime)，保障生产的连续性。这种设计理念，极大地降低了维护成本和风险，是保障关键设备持续、安全运行的“基石”！
The BENTLEY 3500/20 125744-02 Rack Interface Module (RIM) is a pivotal component within the Bently Nevada 3500 Series Machinery Protection and Condition Monitoring System, offering critical features and benefits for industrial applications.
Firstly, its primary advantage lies in its role as a central communication gateway. This RIM acts as the data hub for all monitoring modules (e.g., vibration, temperature, speed) within the 3500 rack. It efficiently aggregates and transmits the vast amounts of valuable data collected by these modules to external control systems such as Distributed Control Systems (DCS), Programmable Logic Controllers (PLC), SCADA systems, or Bently Nevada’s own System 1™ software platform. Its support for various industrial communication protocols ensures seamless integration and reliable data transfer. This robust communication capability empowers operators to have real-time, comprehensive insight into the operational health of critical machinery, facilitating predictive maintenance and effective fault diagnostics, thereby preventing unexpected shutdowns, extending equipment lifespan, and significantly reducing costly repairs.
Secondly, the BENTLEY 3500/20 125744-02 provides comprehensive system configuration and diagnostic capabilities. Through this RIM, engineers can utilize Bently Nevada’s 3500 configuration software to centralize the setup and parameterization of all monitoring modules within the rack, including alarm setpoints, measurement types, and sensor characteristics. This greatly simplifies system management and reduces complexity. Concurrently, the RIM itself boasts self-diagnostic functionality, continuously monitoring its own status and that of the entire 3500 rack. It communicates its health status via front-panel LED indicators and through communication interfaces, including an “OK” relay that signals the overall health of the rack. This powerful diagnostic capability enables maintenance personnel to swiftly identify and address issues, minimizing troubleshooting time and ensuring the inherent reliability of the monitoring system itself.
Furthermore, the BENTLEY 3500/20 125744-02 is engineered for industrial-grade reliability and ease of maintenance. Designed to endure harsh industrial environments, it withstands wide ranges of temperature, humidity, and electromagnetic interference, ensuring consistent performance even in challenging conditions. A key feature is its hot-swappable design, which means that if the RIM module requires replacement or upgrade, it can be inserted or removed while the 3500 monitoring system remains operational. This capability minimizes downtime for critical machinery, ensuring continuous production. This design philosophy significantly lowers maintenance costs and risks, forming a fundamental pillar for the sustained and safe operation of critical industrial assets.
应用领域
咱这块 BENTLEY 3500/20 125744-02 机架接口模块，它可是Bently Nevada 3500机械保护与状态监测系统里的“枢纽”，所以它的应用领域，基本上就覆盖了所有需要对大型、关键旋转机械进行“严密监控”的场合！
首先，最典型的就是石油天然气和石化行业。在炼油厂、天然气处理厂、化工厂，里面有大量的透平机、压缩机、泵和风机，这些设备一旦出现故障，不光会导致生产中断，更可能引发火灾、爆炸等严重的安全事故。3500/20 125744-02 作为通信接口，确保这些设备的振动、位移、轴位置、温度等关键参数能够实时传递到DCS和安全系统，以便及时发出报警，甚至触发紧急停车，从而保护高价值设备，保障人员安全。
其次，在电力行业，特别是火电厂、核电站和大型水电站，BENTLEY 3500/20 125744-02 也是“不可或缺”的。发电机组、汽轮机、锅炉给水泵等是发电厂的“心脏”，它们的健康状况直接关系到电力的稳定供应。RIM模块确保这些关键设备的振动、轴承温度等数据能够上传至控制室，帮助工程师进行预防性维护 (Preventive Maintenance) 和故障早期诊断 (Early Fault Diagnosis)，避免非计划停机，确保电网的稳定运行。
此外，在冶金、造纸、水泥、制药等重工业领域，以及大型风力发电机组和船舶推进系统等，只要涉及到高速、大功率的旋转机械，BENTLEY 3500/20 125744-02 都能发挥其作为数据通信核心的作用，确保这些机械的运行状态被实时掌握，实现设备健康管理 (Machine Health Management) 和运营优化 (Operational Optimization)。总而言之，只要您的企业有高价值的旋转设备需要持续监测和保护，这块 3500/20 125744-02 就可能是您系统中的关键一环！

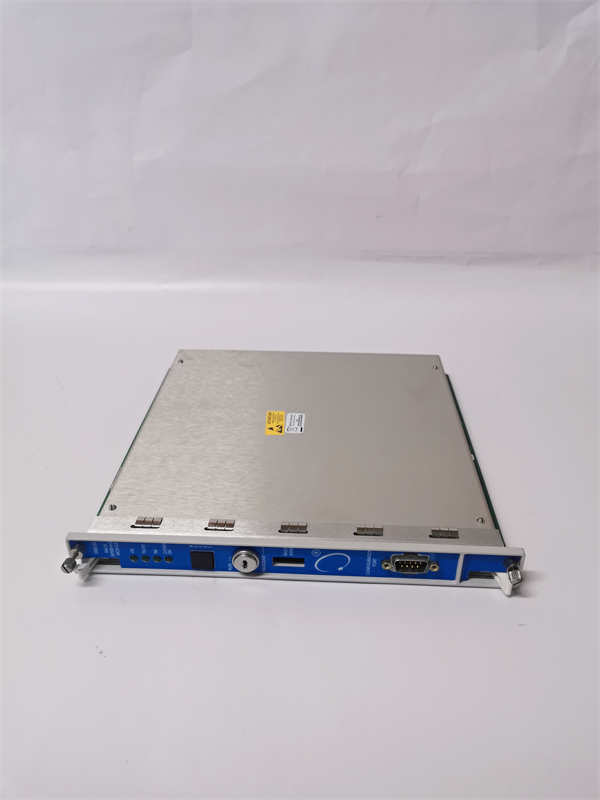

BENTLEY 3500/20 125744-02
相关产品
咱这块 BENTLEY 3500/20 125744-02 机架接口模块，它可是Bently Nevada 3500监测系统里的“枢纽”，所以它有一整套“兄弟连”来配合它干活。
Bently Nevada 3500/15 Power Supply: 这是3500机架的电源模块，通常与 3500/20 一起安装在机架的电源槽位，为整个系统提供稳定的电源。
Bently Nevada 3500/25 Keyphasor Module: 键相器模块，用于提供一次转速参考信号，对于振动分析和监测至关重要。
Bently Nevada 3500/40M Proximitor Monitor: 是一种前置器/位移监测器，用于监测轴的相对振动和轴向位移。
Bently Nevada 3500/42M Proximitor/Seismic Monitor: 位移/地震监测器，除了相对振动，还能监测轴承壳体振动等。
Bently Nevada 3500/45 Position Monitor: 位置监测器，用于监测阀位、轴向位置等。
Bently Nevada 3500/50 Tachometer Module: 转速计模块，精确测量转速和提供超速保护。
Bently Nevada 3500/60 & 3500/61 Temperature Monitor: 温度监测器，用于监测轴承温度、排气温度等。
Bently Nevada 3500/65 16-Channel Temperature Monitor: 16通道温度监测器，适用于更多测点的温度监测。
Bently Nevada System 1™ Software: 这是Bently Nevada的工业物联网（IIoT）平台，用于收集、分析和可视化来自3500系统的数据，提供高级诊断和预测性分析功能。
Bently Nevada Communication Processors (e.g., TDIX, TDXnet, DDIX): 这些是外部通信处理器，它们通过 3500/20 模块与3500机架通信，然后将数据转换成Modbus、Ethernet/IP、OPC等常用工业协议，方便与DCS、PLC等集成。
Bently Nevada 3500 Series I/O Modules: 比如 125760-01 (RS232/RS422 I/O) 或 125768-01 (Modem I/O)，这些是与 3500/20 125744-02 配套的后端I/O模块，提供了具体的通信接口。
