Name: BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF | 工业PC/104数字量I/O扩展卡原装现货 - 山西鑫业达国际贸易官网
Brand: 其它

描述

BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF 是一款高性能的PC/104 PROFIBUS-DP主/从站通信接口卡，由BARD COMMUNICATIONS（现为Molex BradCommunications旗下品牌）精心设计。作为Direct-Link™系列的重要成员，PC104-DPIO DRL-DPM-BKF 专为需要将嵌入式工业计算机系统无缝集成到PROFIBUS-DP网络中的应用而开发。这款模块化卡片提供了可靠且高速的PROFIBUS通信接口，支持高达12 Mbps的传输速率，能够作为PROFIBUS-DP网络中的主站或从站进行操作，从而实现对现场设备（如PLC、变频器、传感器和执行器）的实时数据交换和控制。PC104-DPIO DRL-DPM-BKF 凭借其紧凑的PC/104尺寸和坚固耐用的工业级设计，非常适合空间受限且对可靠性要求极高的工业自动化和嵌入式控制系统。

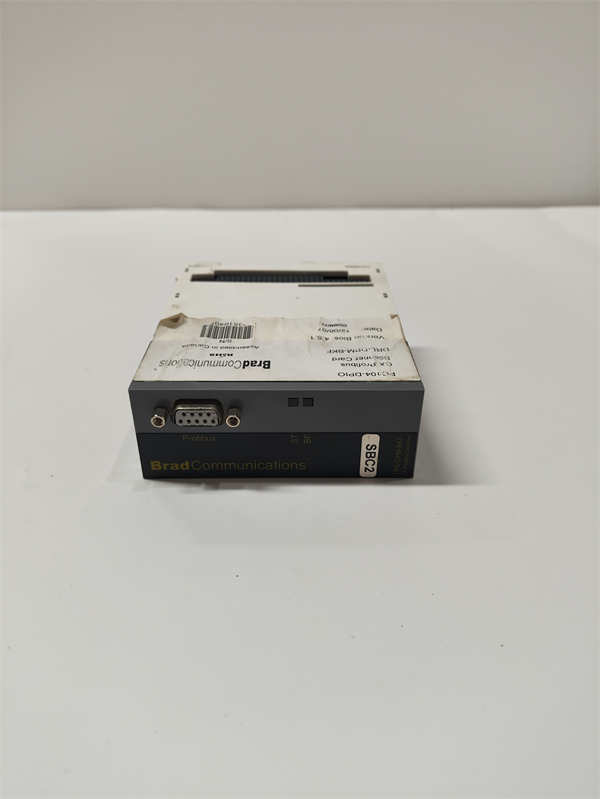

BARD PC104-DPIO DRL-DPM-BKF

技术规格

产品型号:PC104-DPIO DRL-DPM-BKF

制造商:BARD COMMUNICATIONS(Molex BradCommunications)

产品类型:PROFIBUS-DP主/从站接口卡

总线接口:PC/104

PROFIBUS端口:1个(EN 50170标准)

PROFIBUS连接器:D-Sub,9针,母头(可选HE13)

电气接口:RS485光学隔离(500 V)

波特率:9.6 kbps至12 Mbps

板载处理器:AMD SC520,133 MHz

板载内存:8 MB SDRAM

闪存:512 KB Flash

LED指示灯:2个双色LED(总线故障和通信状态)

工作温度:0°C至+65°C

存储温度:-40°C至+85°C

电源功耗:5.5W(最大1.2A)

物理尺寸:95mm x 90mm(PC/104标准)

支持操作系统:Windows(XP,7,8),Linux,VxWorks,QNX,IntervalZero RTX

主要特点和优势

BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF 凭借其独特的功能组合，为工业应用提供了显著的优势。

高性能PROFIBUS通信： PC104-DPIO DRL-DPM-BKF 支持高达12 Mbps的PROFIBUS-DP通信速率，确保了现场设备与上位机之间的高速、实时数据交换，满足了严苛的工业自动化应用对响应速度的要求。其强大的数据吞吐量能够处理复杂的控制任务和大量I/O数据。

PC/104紧凑型设计：采用行业标准的PC/104外形尺寸，PC104-DPIO DRL-DPM-BKF 非常适合集成到空间受限的嵌入式系统和工业计算机中。其堆叠式架构允许与其他PC/104模块无缝集成，构建高度紧凑且功能丰富的自动化解决方案。

光学隔离RS485接口： PROFIBUS接口采用500V光学隔离，有效防止了现场噪声和瞬态电压对PC/104系统造成干扰，增强了系统在恶劣工业环境中的可靠性和稳定性，保护了敏感的电子元件。

灵活的主/从站模式： PC104-DPIO DRL-DPM-BKF 既可以作为PROFIBUS-DP主站控制整个网络，也可以作为从站响应主站指令，这种双重模式的支持极大地增加了其在不同应用场景下的灵活性和适用性。

广泛的操作系统兼容性：该模块支持多种主流的操作系统和实时操作系统，包括Windows系列、Linux、VxWorks、QNX和IntervalZero RTX等，为开发者提供了极大的灵活性，能够根据项目需求选择最合适的开发环境。

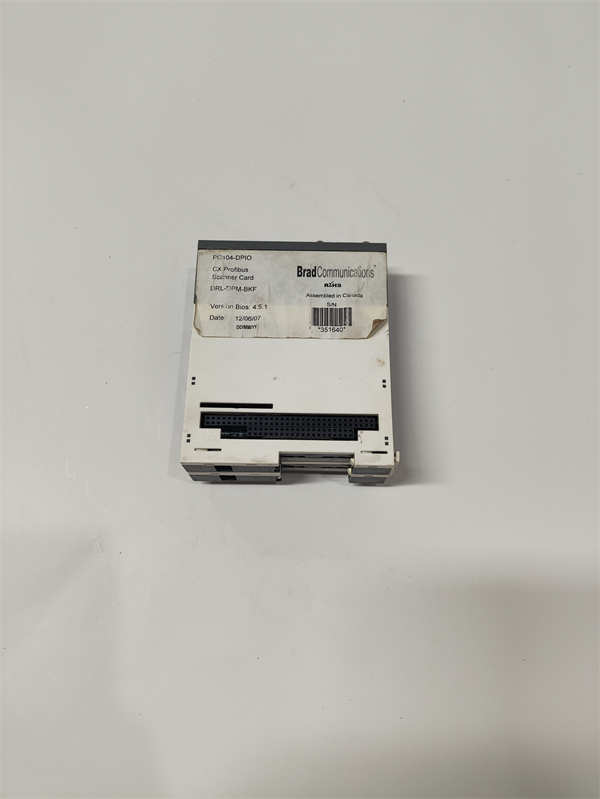

BARD PC104-DPIO DRL-DPM-BKF

应用领域

BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF 在各种工业自动化和嵌入式控制领域都有广泛的应用。在工厂自动化中，它可以作为工业PC与PROFIBUS兼容的PLC、机器人、变频器和HMI进行通信的桥梁，实现生产线的集中控制和数据采集。在过程控制行业，例如石油天然气、化工、水处理和电力系统，PC104-DPIO DRL-DPM-BKF 能够将控制室的上位机或嵌入式控制器连接到现场的智能仪表、阀门和执行器，实现精确的过程监测和控制。

此外，PC104-DPIO DRL-DPM-BKF 也常用于需要实时数据处理和紧凑型解决方案的应用，例如测试测量设备、医疗设备、交通控制系统以及楼宇自动化系统。在机械制造领域，它可以用于CNC机床、包装机械和印刷机械等设备的控制，实现高精度的运动控制和数据交换。其坚固的设计和广泛的操作系统兼容性使其成为构建定制化、高性能嵌入式控制系统和工业物联网（IIoT）边缘设备的理想选择。

安装与维护

安装前准备：在安装BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF 之前，请仔细阅读随附的安装指南和用户手册，确保您了解所有安装步骤和安全注意事项。确认您的PC/104载板或嵌入式系统与 PC104-DPIO DRL-DPM-BKF 的PC/104接口兼容。在进行安装前，务必切断所有相关设备的电源，并采取防静电措施，如佩戴防静电腕带，以避免静电放电对模块造成损坏。检查安装位置是否稳固，并预留足够的空间以确保散热和线缆连接。

维护建议：为了确保 PC104-DPIO DRL-DPM-BKF 的长期稳定运行，建议定期进行以下维护工作。保持模块及其周边环境清洁，避免灰尘和污垢的积累，这会影响散热和电气性能。定期检查所有电缆连接，确保其牢固可靠，特别是PROFIBUS通信电缆，防止因松动导致的通信中断。在进行任何系统升级或故障排查时，建议备份 PC104-DPIO DRL-DPM-BKF 的配置数据。如遇模块故障，请勿自行拆卸或修理，应联系BARD COMMUNICATIONS或其授权服务提供商寻求专业技术支持和维修服务。

产品保障

我们对BARD COMMUNICATIONS PC104-DPIO DRL-DPM-BKF 的卓越品质和可靠性提供坚实的保障。所有我们提供的产品均经过严格的测试和质量控制，以确保其符合最高的工业标准和客户期望。
