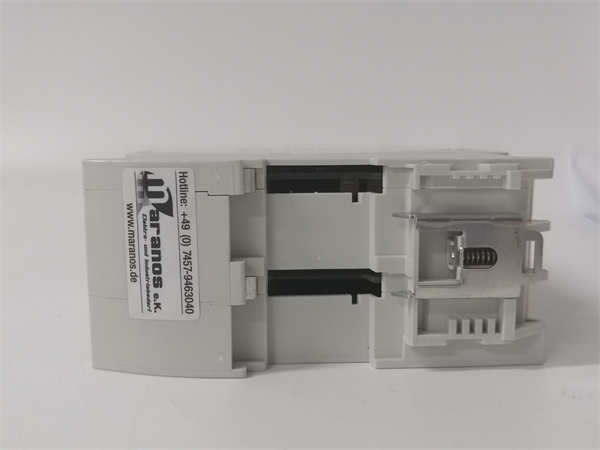

AXLINK100 (892.202988) | 工业以太网通信模块 | ABB AC 800M 控制系统可靠性集成方案

描述

关键技术规格

• 产品型号: AXLINK100
• 制造商: ABB
• 所属系统: ABB System 800xA / AC 800M 分布式控制系统
• 通信协议: ABB proprietary real-time protocol over optical fiber (based on token-passing ring)
• 物理接口: 2× ST-type multimode fiber ports (Tx/Rx), supporting dual-ring redundancy
• 传输速率: 2.5 Mbps (deterministic real-time cycle)
• 最大站点数: 支持最多 32 个远程I/O站（如 CI854 节点）
• 最大距离: 单段光纤 ≤ 2 km（使用 62.5/125 µm 多模光纤，波长 1300 nm）
• 冗余机制: 自愈环网（< 300 ms 故障恢复时间），支持单点或双点断纤自动重构
• 安装方式: 插入 AC 800M CPU 机架（如 PM86x 系列），占用1个I/O槽位，由背板供电

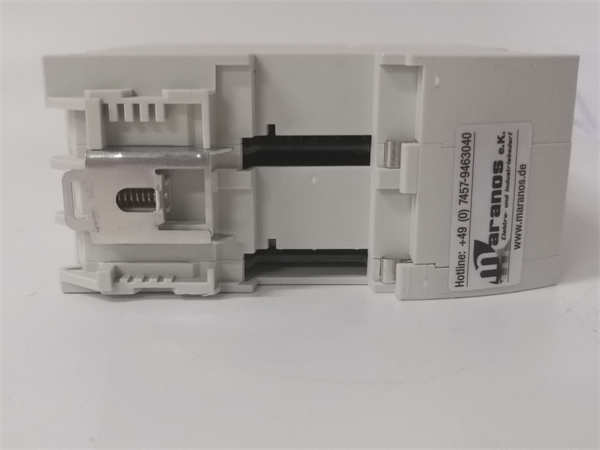

AXLINK100 892.202988

功能定位与应用场景分析

ABB AXLINK100（物料号 892.202988）是 AC 800M 控制系统中用于构建高可用性远程I/O通信网络的核心主站接口模块。它通过双光纤环网连接分布在现场的 CI854 远程I/O站，实现毫秒级确定性数据交换，解决了在大型工厂（如炼油厂、纸浆厂、矿山）中“集中控制、分散部署”架构下的信号延迟、单点故障与布线成本难题。该模块特别适用于对网络可用性要求严苛的关键过程区域，确保即使光纤断裂，I/O通信仍能无缝维持。

典型应用场景包括：

• 场景一：用于长距离输送带控制系统，沿数公里皮带部署多个 CI854 站采集跑偏、拉绳、速度信号，通过 AXLINK100 环网回传至中央 AC 800M 控制器。
• 场景二：部署于化工装置防爆区边界，将本质安全栅后的 I/O 信号通过光纤隔离传入控制室，利用 AXLINK100 的电气隔离特性提升系统安全性。
• 场景三：作为已运行15年以上的纸厂或水处理厂 AC 800M 系统的关键备件，用于替换老化通信卡，避免因网络中断导致全线停机，满足连续生产要求。

质量标准与测试流程

在过程自动化系统中，通信主站的失效将导致整个远程I/O网络瘫痪。因此，我们对 AXLINK100 执行严格的系统级验证流程：

• 外观与清洁：所有模块均检查光纤接口是否洁净无划痕，PCB 无电迁移或电容鼓包；使用专业光纤端面检测仪确认 ST 接头质量。
• 上机实测：模块将被安装到真实 AC 800M 测试平台（含 PM864 CPU 和至少2个 CI854 远程站），构建完整光纤环网，进行不少于 72 小时的连续通信压力测试，包括周期性 I/O 扫描、强制断纤自愈、节点热插拔等场景。
• 功能诊断：通过 Control Builder M 监控 AXLINK100 的“Ring Status”、“Node Alive”及错误计数器；使用光功率计验证 Tx/Rx 光强（典型值 -15 dBm 至 -20 dBm）；模拟单/双纤中断，确认环网能在 < 300 ms 内恢复。
• 质保承诺：仅通过全部通信稳定性、冗余切换与诊断上报测试的 AXLINK100 方可出库，并提供12个月质保，覆盖 FPGA 逻辑、光收发器及背板接口的早期失效。

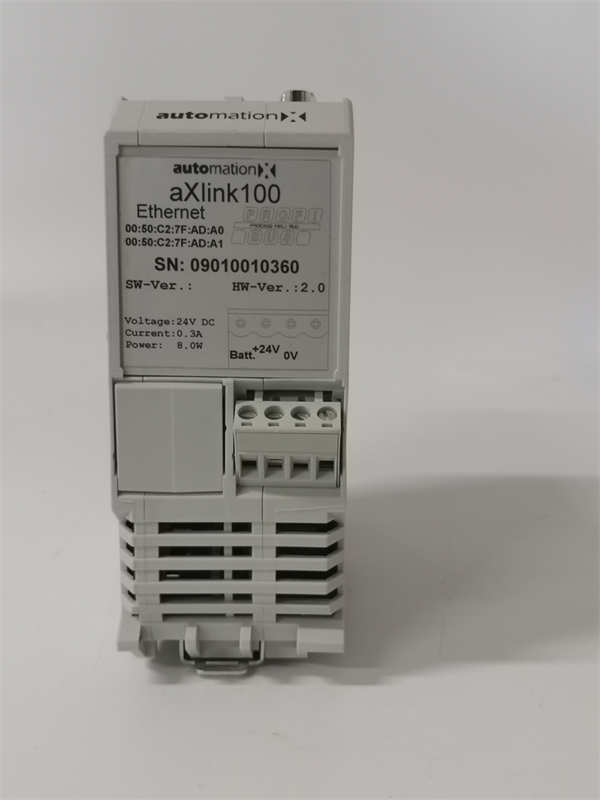

AXLINK100 892.202988

兼容性与升级路径 (技术支持)

为确保 AXLINK100 (892.202988) 100% 适用于您的 ABB 系统，我们的技术顾问提示您注意以下关键兼容性问题：

• 硬件/固件：请确认您的 AC 800M CPU 为 PM860/PM864/PM866 系列，且固件版本 ≥ 3.1；早期 PM85x 系列不支持 AXLINK100。
• 配套组件：必须搭配 CI854 远程I/O通信接口模块使用；光纤需采用 ABB 推荐的多模类型（如 LKFS-2000），并确保弯曲半径 > 30 mm。
• 替代关系：AXLINK100 在后续 ABB 架构中已被基于 Ethernet/IP 或 PROFINET 的解决方案（如 AC 800M with PN/PN Coupler）取代；若系统仍在使用 AXLINK 网络，此模块为唯一原生主站选项。
