ARCNET MODHUB-16E 16端口卡笼 – 230V高可靠性，星形拓扑首选！

描述

CONTEMPORARY Controls MODHUB-16E：这是ARCNET工业网络的“中军大帐”，一个16端口容量、4插槽的模块化有源集线器卡笼。它负责为网络提供稳定供电、信号再生与故障隔离，是扩展和优化星形网络的核心。输入电压：230 VAC，网络速率：2.5 Mbps (基带)，模块化插槽：4个。专为楼宇控制和工业自动化中的实时控制应用设计，支持光纤、同轴、双绞线混合接入。

MODHUB-16E 产品概述

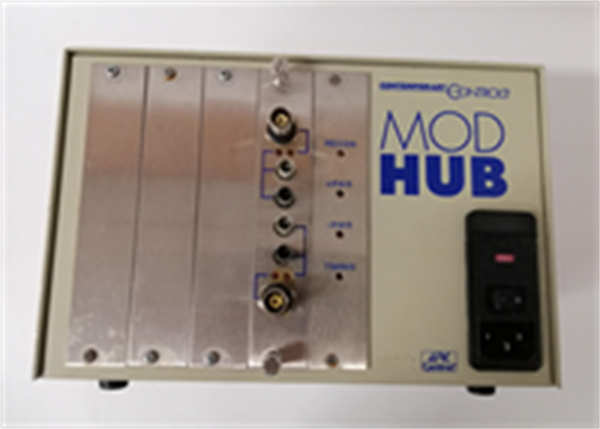

CONTEMPORARY Controls MODHUB-16E 并不是一个带端口的即用型集线器，它其实是 Contemporary Controls MOD HUB 系列中的16端口容量、带电源的模块化卡笼（Card Cage）。在工业自动化和楼宇控制系统中，特别是在采用ARCNET（Attached Resource Computer Network）这种确定性网络协议的老一代分布式控制系统 (DCS) 或可编程逻辑控制器 (PLC) 网络中，它扮演着星形拓扑的中心节点和信号放大器的角色。型号中的 “16” 代表其最大可配置的端口数，而 “E” 则明确指出该单元适用于 230 VAC 的主电源输入，满足国际工业标准。

这块 CONTEMPORARY Controls MODHUB-16E 专门用于容纳 Contemporary Controls 自家的 EXP系列扩展模块。它提供了四个插槽，每个插槽可以插入一个四端口的扩展模块，从而灵活配置出最多16个端口的工业网络。它的核心价值在于提供可靠的电源，以及精密的时钟同步和信号再生功能。在 ARCNET 网络中，信号衰减和抖动（Jitter）是影响稳定性的主要因素，而 MODHUB-16E 通过其有源设计，能够接收来自任何端口的信号，进行去噪、整形和延迟补偿后，精确地广播到所有其他端口，从而极大地延长了网络段的长度，并保证了数据的完整性。因此，这块 CONTEMPORARY Controls MODHUB-16E 是确保工业网络高可靠性通信的基石。

MODHUB-16E CONTEMPORARY

MODHUB-16E 技术规格

主要特点和优势

MODHUB-16E 这款模块化集线器，在工业控制网络里能被**“老炮儿”们认可，靠的绝不是花哨的功能，而是实打实的稳定和灵活**。

工业级高可靠性设计

MODHUB-16E 采用了低功耗、低发热的 CMOS 元件设计，配合独特的散热机制，能在严苛的工业环境（Operating Temperature）下稳定工作，这一点至关重要。更牛的是，它内置了看门狗定时器（Watch-Dog Timer），能自动监测并防止集线器程序陷入死锁状态，杜绝“死机”后需要人工重启的窘境。这确保了在无人值守的现场，MODHUB-16E 也能持续为网络提供服务。

卓越的故障隔离能力

作为有源集线器，MODHUB-16E 的一大绝活就是网络分段（Network Segmentation）和故障隔离。它能准确识别并“掐断”来自某个端口的故障信号（例如开路或短路的电缆），防止该故障扩散到整个 ARCNET 网络。通过每个端口独立的活动 LED 指示灯，维护人员能快速定位问题节点，大幅缩短故障诊断和恢复时间（Mean Time to Recovery, MTTR）。这在分布式控制系统 (DCS) 或楼宇自动化系统 (BAS) 中，意味着更高的系统可用性（Availability）。

灵活的模块化端口配置

MODHUB-16E 的模块化（Modular）设计是它最大的亮点。通过四个插槽，客户可以自由选择 Contemporary Controls EXP 系列的同轴、双绞线（Twisted-Pair, TP）或光纤模块，在同一个机箱内实现不同介质的混合连接。比如说，你可以用光纤连接远程楼宇，用同轴连接控制室内的设备，用双绞线连接现场的控制器。这种媒介兼容性（Media Compatibility）解决了老工业现场布线复杂、介质不统一的“疑难杂症”。而且，端口扩展就像插卡一样简单，为系统未来的升级预留了极大的弹性。

精确的信号定时

ARCNET 的确定性通信依赖于极其精确的信号时序。MODHUB-16E 集成了一个**精密延迟线定时（Precision Delay-Line Timing）**生成器，它能准确地重塑信号波形，最大限度地减少位抖动（Bit Jitter），这是保证 2.5 Mbps 这种相对低速但要求时序精确的网络在长距离传输中不丢包、不冲突的关键。

The CONTEMPORARY Controls MODHUB-16E stands as a robust backbone for legacy ARCNET installations, providing unparalleled Modularity and Signal Integrity. Designed to handle harsh industrial realities, its low-power CMOS architecture and integrated Watch-Dog Timer deliver exceptional operational longevity and eliminate system lockups, directly boosting System Availability. The four hot-swappable slots, which support EXP series modules, allow seamless integration of various transmission media—coaxial, twisted-pair, and fiber optic—all within one chassis, resolving complex field cabling challenges and future-proofing the industrial LAN. Crucially, as an Active Hub, the MODHUB-16E excels in Fault Containment. It prevents cable faults on one segment (e.g., shorts or opens) from cascading and disrupting the entire network, ensuring that the deterministic nature of the ARCNET protocol is maintained. Furthermore, the use of Precision Delay-Line Timing circuitry minimizes signal Bit Jitter, which is vital for maintaining reliable 2.5 Mbps communication over extended cable runs, a non-negotiable requirement for time-critical Industrial Control Systems (ICS).

应用领域

CONTEMPORARY Controls MODHUB-16E 的应用，集中在对网络实时性（Real-Time）和可靠性有极高要求的工业和楼宇自动化领域：

大型楼宇自动化系统（BAS）： 在中央空调、照明、安防等大型商业或工业园区楼宇控制中，ARCNET 曾是主流协议。MODHUB-16E 用于连接楼宇内各个现场设备控制器（Field Devices Controller），如Honeywell、Siemens等系统的老一代DDC（Direct Digital Controller），形成可靠的星形骨干网，确保暖通空调（HVAC）和消防系统的快速响应。

石化与电力行业： 尤其在老旧的电厂或炼油厂的分布式控制系统（DCS）中，ARCNET 仍作为控制单元之间的冗余通信网络。MODHUB-16E 用于连接多台操作员站（Operator Workstation）、历史数据库服务器和冗余控制器，通过其故障隔离能力，确保即使一根电缆出现问题，也不会影响到核心控制回路的稳定运行。

工厂和制造执行系统（MES）： 在汽车制造、半导体等对数据传输有确定性（Deterministic）要求的生产线上，MODHUB-16E 作为网络中枢，连接多台 PLC 和人机界面（HMI），实现生产数据的集中采集和命令的实时分发，支撑生产节拍的精确控制。

交通系统： 部分老的城市交通控制系统和隧道监控系统，仍使用 ARCNET 协议进行数据通信。MODHUB-16E 用于将远距离的现场监控单元（如交通信号机）通过光纤扩展模块接入中央控制中心，保障远程监控和调度的可靠性。

MODHUB-16E CONTEMPORARY

相关产品

MODHUB-16：MODHUB-16E 的姊妹型号，功能完全一致，但输入电压为 120 VAC（北美标准）。

MODHUB-48E：更大容量的模块化卡笼，具有 12 个插槽，可配置最多 48 个端口，适用于更大型的网络。

MMLB 01：这不是 Contemporary Controls 的产品，而是 ALSTOM 的测试块。

EXP-CXS：MODHUB-16E 适用的四端口同轴电缆扩展模块，最常见的 ARCNET 端口类型。

EXP-TPS：MODHUB-16E 适用的四端口双绞线扩展模块，用于短距离和楼宇布线。

EXP-FOG-ST：MODHUB-16E 适用的四端口光纤扩展模块，用于长距离或高电磁干扰环境。

MTG-RAK：机架安装套件，用于将 MODHUB-16E 安装到标准的 19 英寸机柜中。

NIM Series Modules：ARCNET 网络接口模块，是连接到 MODHUB-16E 网络的终端设备（如PLC/PC卡）。

安装与维护

安装前准备: MODHUB-16E 卡笼收到手，先别急着通电！你得先确认供电电压是不是符合铭牌上的 230 VAC 要求，别搞错了。如果要在标准的 19 英寸机架里装，MTG-RAK 机架套件必须提前备好，确保安装牢固，通风空间足够，散热才能稳住。然后，按照你的网络拓扑设计，将选好的 EXP 扩展模块，比如光纤模块 EXP-FOG-ST，轻柔且准确地插入 MODHUB-16E 的四个插槽中，螺丝必须拧紧，防止震动松动。最后，接入外部电源线时，确保接地（Grounding）良好，这是工业设备抗电磁干扰（EMI）的基本要求。

维护建议: MODHUB-16E 作为网络核心，维护要诀就是**“看灯识故障”。日常巡检，重点观察前面板的电源指示灯和每个端口的活动指示灯**。如果某个端口的活动指示灯（Activity LED）持续闪烁或不亮，那就说明该分段电缆有问题，或者终端的 NIM 模块出故障了，可以直接锁定故障范围。MODHUB-16E 几乎不需要关机维护，但每隔几年，建议对卡笼内部进行除尘，保持元件低热运行。
