Ampcontrol 101658 EL500S60 EL500S-1-60ID 漏电保护继电器

描述

Ampcontrol 101658 EL500S60 EL500S-1-60ID是一款由Ampcontrol公司精心设计的ELD漏电保护继电器，其核心为高性能的微处理器技术。作为工业电气安全领域的关键组件，Ampcontrol 101658 EL500S60 EL500S-1-60ID专门用于实时监测电气系统中的漏电电流，并能在检测到故障时迅速作出响应，从而为人员和设备提供至关重要的保护。型号中的“EL500S-1”通常指的是其所属的产品系列和基本功能特性，而“60ID”则明确指出它专为搭配内径为60mm的环形电流互感器（Toroid）使用，以精确测量通过电缆的零序电流。

Ampcontrol 101658 EL500S60 EL500S-1-60ID的设计充分考虑了工业环境的严苛要求，具备高稳定性、高精度以及强大的抗干扰能力。它能够提供可调节的脱扣灵敏度和时间延迟，使用户能够根据具体的应用场景和协调保护需求进行灵活配置。凭借其先进的故障诊断功能，包括漏电水平的实时显示、最大漏电值记忆以及详细的事件日志，这款继电器极大地简化了现场故障排查和系统维护工作，确保了电气系统的持续健康运行。

Ampcontrol 101658 EL500S60 EL500S-1-60ID

技术规格

产品型号：101658 EL500S60 EL500S-1-60ID

制造商：Ampcontrol

产品类型：漏电保护继电器(ELD Earth Leakage Relay)

微处理器：微处理器控制

脱扣灵敏度：：可调(例如:25 mA~500 mA，具体范围取决于配置)

时间延迟可调(例如:瞬时<80ms，50ms~500ms)

互感器兼容性：专配60mm内径环形电流互感器(Toroid)

供电电压：宽范围AC/DC(例如:25.6 VAC~132 VAC或20 VDC~185 VDC)

模拟输出：4-20 mA(用于远程监测漏电水平)

继电器触点：1 N/O(常开),1 C/O(转换)；额定5 A/250 V(100 VA max)

安装方式：DIN导轨安装或面板安装

防护等级：IP56(面板安装时前面板)

存储最大漏电值记忆，事件日志(例如:50个事件)

主要特点和优势

高精度微处理器控制：Ampcontrol 101658 EL500S60 EL500S-1-60ID采用先进的微处理器技术，确保了对漏电电流测量的高度稳定性和精确性。这种设计不仅提升了漏电检测的可靠性，也有效避免了传统继电器可能出现的误跳闸现象，从而保障了生产过程的连续性和设备的安全运行。

可调参数与灵活配置：该继电器提供可调节的脱扣灵敏度（IΔn）和时间延迟设置，使用户能够根据具体的电气系统特性和保护策略进行灵活配置。这使得101658 EL500S60 EL500S-1-60ID能够完美适应从瞬时跳闸到延时跳闸的各种应用场景，并与其他保护设备实现良好的配合，优化了整个系统的选择性保护。

实时监测与直观显示：前面板集成的10段LED条形图能够直观地显示当前漏电水平的百分比，方便现场人员实时掌握系统状况。此外，它还能记忆自上次复位以来的最大漏电值，并通过专用的LED指示灯清晰显示“健康”、“跳闸”、“互感器故障”和“谐波跳闸”等关键状态，极大地简化了故障诊断过程。

强大的通信与远程监控功能：101658 EL500S60 EL500S-1-60ID配备4-20mA模拟输出，可以将漏电水平连续传输至远程监控系统，如PLC或SCADA。部分型号还可能支持RS485 Modbus通信协议，进一步增强了远程控制和数据集成能力，有助于构建更智能化的电气管理系统。

专为恶劣工业环境设计：该继电器采用坚固耐用的工业级设计，并封装在不锈钢外壳中，确保在恶劣的矿山、重工业或潮湿环境中稳定可靠运行。其面板安装时可达IP56的防护等级，以及对谐波电流的有效检测能力，都体现了Ampcontrol对产品在复杂电磁环境下性能的承诺。

Ampcontrol 101658 EL500S60 EL500S-1-60ID

应用领域

Ampcontrol 101658 EL500S60 EL500S-1-60ID漏电保护继电器凭借其卓越的性能和符合严格工业标准的设计，广泛应用于对电气安全和系统稳定性要求极高的各种工业领域。

采矿业：这是101658 EL500S60 EL500S-1-60ID最为核心且典型的应用领域。该继电器专门设计并获得批准用于矿山中的接地故障限制系统，严格遵守澳大利亚标准AS2081，为采矿机械、地下变电站、移动电缆（如卷筒电缆和拖拽电缆）提供关键的漏电保护。它能够有效降低触电风险，防止设备损坏和火灾发生，从而保障井下作业人员的生命安全和昂贵设备的运行可靠性。

重工业与制造业：在钢铁、冶金、化工、造纸等重工业以及大型制造业的生产线上，101658 EL500S60 EL500S-1-60ID被广泛用于保护大型电机、变频驱动器、输送系统以及复杂的电气分配网络。它能够快速隔离故障，减少因漏电引起的停机时间，并防止对生产连续性造成影响。

电力与能源领域：在发电厂、变电站以及工业配电系统中，101658 EL500S60 EL500S-1-60ID用于监测和保护关键的电气设备和线路，确保电网的稳定运行。

建筑工地与临时供电系统：在大型建筑工地或需要临时供电的场合，该继电器提供了可靠的漏电保护，以应对复杂的布线和多变的环境条件，保障施工人员的安全。

值得注意的是，101658 EL500S60 EL500S-1-60ID主要是为设备和系统提供漏电保护，而非直接的人身保护（如家用RCDs通常针对20-30mA的低电流快速跳闸）。

相关产品

与Ampcontrol 101658 EL500S60 EL500S-1-60ID漏电保护继电器相关联的产品主要包括：

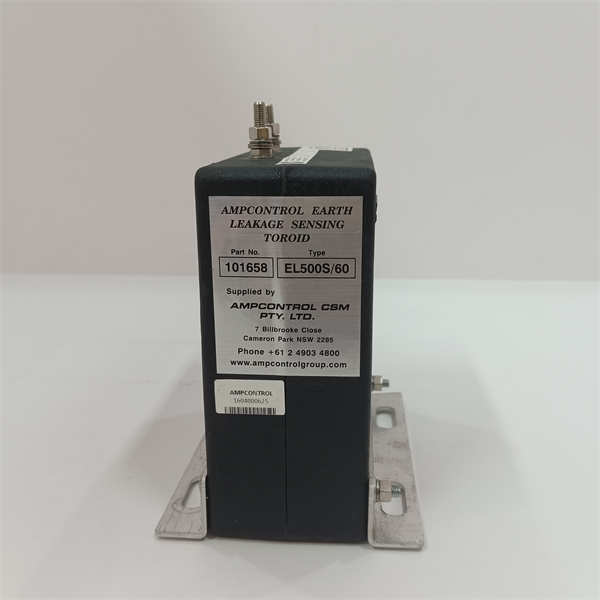

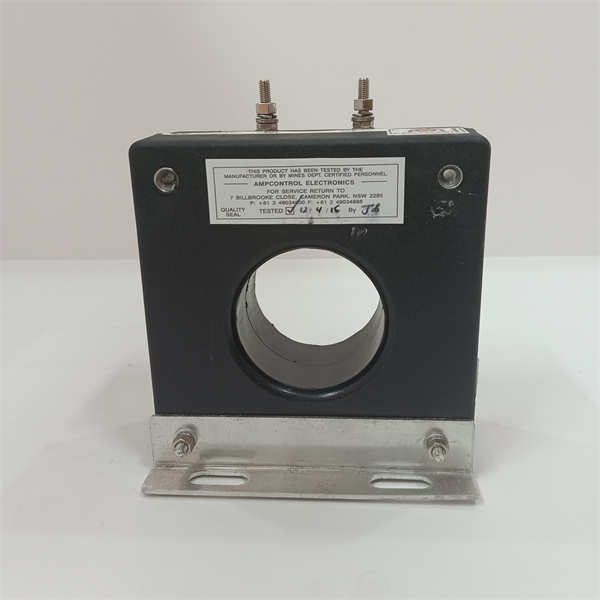

Ampcontrol EL500S系列环形电流互感器(Toroid)：101658 EL500S60 EL500S-1-60ID必须与相应内径（如60mm）的Ampcontrol环形互感器配合使用，以正确测量漏电电流。例如，Ampcontrol 101658也可以指代Ampcontrol的60mm Toroid。

Ampcontrol ELM系列漏电保护继电器：针对不同应用场景（如金属矿业），Ampcontrol提供了ELM系列继电器，可能在某些功能或合规性上与ELD系列有所侧重。例如，Ampcontrol 121398 ELM。

Ampcontrol ELV系列漏电保护继电器：同样是Ampcontrol的漏电保护继电器系列，可能在功能、性能或尺寸上与ELD系列有所区别，例如Ampcontrol 170447 ELV。

Ampcontrol EFL系列接地故障闭锁和接触器冻结保护继电器：如Ampcontrol 173151 EFL，这类继电器常与漏电保护继电器一同用于更全面的电气安全防护，特别是在采矿等高要求行业。

Ampcontrol IPM系列智能保护继电器：如Ampcontrol IPM2 V2，这类继电器可能集成了更广泛的保护功能，包括漏电、过载、接地连续性等，提供更全面的电力出口保护。

Ampcontrol 115437(25mm Toroid for ELD/ELV)：不同尺寸的互感器，用于匹配不同线径和电流等级的系统。

Ampcontrol 101656(112mm Toroid for ELD/ELV)：提供更大内径的互感器选项。

Ampcontrol 164672(ELD/ELV专用可锁定盖板)：保护继电器设置不被未经授权的更改。

安装与维护

安装前准备:在安装Ampcontrol 101658 EL500S60 EL500S-1-60ID漏电保护继电器之前，务必详细阅读Ampcontrol提供的官方产品手册，了解设备的机械安装要求、电气连接图、环境限制和所有安全注意事项。在进行任何接线或安装操作前，必须严格遵守电气安全规程，包括完全断开相关回路电源，执行锁定/挂牌(LOTO)程序，并采取静电防护(ESD)措施，因为电子元件对静电敏感。确保继电器正确安装在符合条件的控制柜内（可选择DIN导轨安装或面板安装），并确保其与选定的60mm内径环形电流互感器正确连接，互感器应将所有被保护线路的相线和中性线穿过其中心孔。

维护建议:Ampcontrol 101658 EL500S60 EL500S-1-60ID的运行状态可通过前面板的LED指示灯和条形图进行日常监控，任何异常指示（如“跳闸”、“CT故障”或“谐波跳闸”）都应立即进行调查。定期对漏电保护系统进行功能性测试，通常通过继电器上的“测试”按钮或外部测试装置进行，以验证其在实际故障条件下的响应能力。保持控制柜内部清洁、干燥，并确保环境温度和湿度符合制造商的规格要求，以延长设备的使用寿命。鉴于该产品可能已停产，对于关键应用，建议制定备件策略，并从可靠的供应商处采购，以确保在需要时能够快速更换101658 EL500S60 EL500S-1-60ID。任何涉及模块内部组件的维修或高级故障诊断，都应由经过Ampcontrol授权或专业培训的技术人员进行。

Ampcontrol 101658 EL500S60 EL500S-1-60ID

产品保障

我们对Ampcontrol 101658 EL500S60 EL500S-1-60ID漏电保护继电器的卓越品质和在工业电气系统中的可靠性能提供坚实保障。
