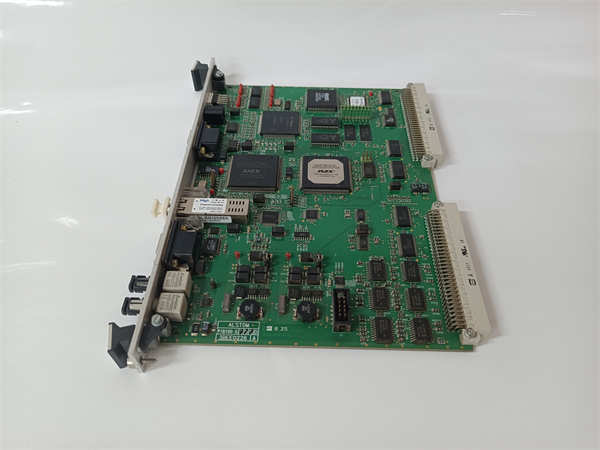

ALSTOM PIB100G 过程接口板卡 – 3BEE0226 Advant DCS系统核心备件

描述

ALSTOM PIB100G  3BEE0226  过程接口板卡是ABB/ALSTOM经典分布式控制系统 (DCS) 中的高密度过程信号接口单元。这款板卡的核心作用是隔离、缓冲和转接来自现场的数字量和模拟量信号，使其能够可靠地接入主控单元。它通常被用于现场 I/O 柜中，充当现场端子与控制逻辑之间的坚固屏障，具备优异的抗共模干扰能力和通道间隔离。这对于电厂、石油化工等需要大量 I/O 信号且电磁环境复杂的流程工业至关重要。我们提供原装正品PIB100G，确保您的DCS系统能够实现无缝、可靠的I/O连接。工作电压：24 VDC/125 VDC（视配置而定）；通道隔离：高隔离度设计；适用系统：ABB Advant/ALSTOM P320。选择3BEE0226，就是为您的控制系统选择最可靠的“神经末梢”。

PIB100G / 3BEE0226 技术规格

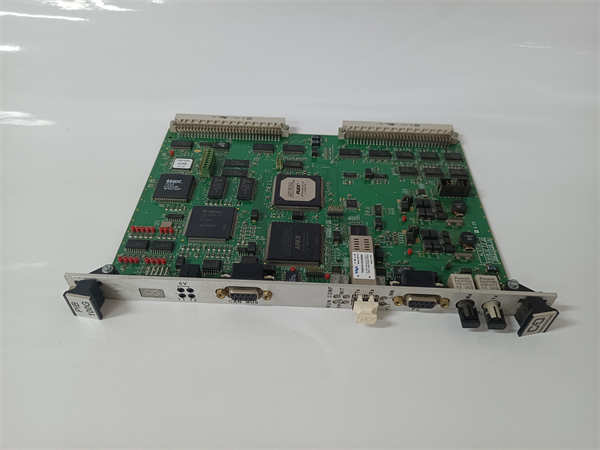

ALSTOM PIB100G 3BEE0226

主要特点和优势

老哥，PIB100G / 3BEE0226 这块板子，虽然它不是系统里的**“大脑”（CPU），但它是系统的“手和眼”能够稳定工作的前提。它的特点集中在信号处理的“稳”和“靠”**上。

卓越的信号隔离与保护： PIB100G的最大优势在于其高隔离度设计（High Isolation Design）。在电厂或化工现场，I/O信号线上经常会有共模噪声（Common Mode Noise）、浪涌（Surge）或瞬态过压（Transient Overvoltage）。PIB100G采用特殊的光耦或继电器隔离技术，将这些现场高电压、高噪声的信号与敏感的主控逻辑电路彻底隔离开来。这就像给您的CPU加了一层**“金刚罩”，确保恶劣的现场条件不会损坏DCS的主控模块，极大地提高了系统可靠性（System Reliability）**。

高密度与集约化布线： PIB100G通常设计为高密度接口，这意味着一块板卡可以处理大量的数字量或模拟量信号。这种设计有利于集约化布线（Consolidated Wiring），简化了现场接线端子到DCS机架的连接，减少了连接点和潜在的故障源。这对于大型工厂的快速安装（Fast Installation）和未来维护（Future Maintenance）都是巨大的优势，降低了工程复杂性（Engineering Complexity）。

无源或低功耗设计： PIB100G作为接口板，其设计往往倾向于低功耗甚至无源，这意味着它对系统电源的需求较低，且自身发热量小，更有利于在紧凑的I/O机柜中长期稳定运行。我们在售的每一块PIB100G / 3BEE0226都经过严格的功能测试，保证其隔离性能和接口功能完全符合原厂规范，能为您正在服役的Advant或P320系统提供完美、可靠的备件替换。

The ALSTOM PIB100G / 3BEE0226 Process Interface Board is a vital link between the field instrumentation and the core processing unit of high-end DCS platforms. Its primary technical strength is its commitment to Signal Isolation and Protection. The design employs high-integrity isolation barriers—either Optocouplers or Miniature Relays—to completely separate the noisy, high-potential field signals from the sensitive control electronics. This robust design guarantees exceptional Transient Immunity and protects the controller from destructive voltage spikes, which is a non-negotiable requirement in heavy industrial settings like power generation. The PIB100G’s high-density structure also facilitates Efficient Cabling, reducing both cabinet footprint and wiring complexity. As a core component within the I/O subsystem, the PIB100G / 3BEE0226 ensures the High Fidelity of signals passed to the main controller, which is paramount for accurate Closed-Loop Control and dependable Process Automation. We provide these modules to guarantee the Longevity and Integrity of your legacy control systems.

应用领域

PIB100G / 3BEE0226 这类过程接口板卡，是所有大型连续流程工业的标配：

电力能源行业： 在火电厂、核电站的锅炉、汽轮机、辅机系统的DCS控制柜中，PIB100G被用于转接来自现场的各种开关量、保护联锁信号和传感器变送器信号。

石油天然气与化工： 在炼油厂、化工厂的关键控制区（Control Room），PIB100G承担着连接数以千计的压力、温度、液位变送器和阀门状态反馈的重任，是实现精确配方控制和安全联锁的基础。

冶金和水泥行业： 在钢铁厂的高炉控制、连铸连轧线以及水泥厂的回转窑控制中，PIB100G负责将大量分散的现场设备状态信号集中、可靠地接入Advant或Alspa主控系统。

水处理与环保工程： 在大型市政供水系统或污水处理厂，PIB100G用于连接各种泵站、阀门和水质分析仪的信号，保障系统的连续化、自动化运行。

总之，任何需要高可靠性、高密度 I/O 信号处理的ALSTOM/ABB DCS系统，都离不开像PIB100G / 3BEE0226这样的专业接口板卡。

相关产品

PIB100G / 3BEE0226作为接口板，通常需要与更高一级别的控制器和同系列的信号处理板配合。以下是与其相关的常见型号：

PUA100/PUA101：ALSTOM/ABB Advant系统的主控处理器单元，它通过背板总线与PIB100G进行数据通信。

AIN100/AIN101：同系列中的模拟量输入模块，负责接收来自PIB100G转接后的模拟量信号，并进行A/D转换。

DOU100/DOU101：同系列中的数字量输出模块，用于接收主控指令，并通过PIB100G的输出接口转接到现场执行机构。

TPL100系列通信模块：用于实现PIB100G所在控制站与操作员站（Operator Station）之间的网络通信。

Termination Units (TU)：现场电缆连接的端子板，通常通过预制电缆连接到PIB100G，实现现场信号的接入。

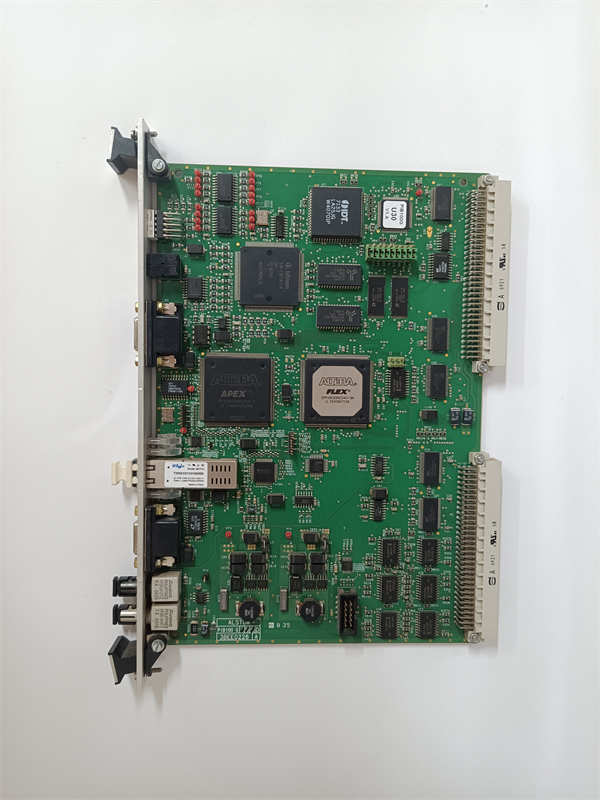

ALSTOM PIB100G 3BEE0226

安装与维护

安装前准备:在安装或更换PIB100G / 3BEE0226之前，必须确保I/O机架的电源已断开，并采取严格的静电防护措施，因为静电是这类接口板卡的隐形杀手。PIB100G安装时应注意其在机架中的正确槽位，并检查其与背板连接器的对准度。由于PIB100G是接口板，它与现场电缆端子板之间的连接（通常是多芯排线）必须插紧、锁牢，任何松动都可能导致大量I/O信号瞬间失效，造成系统大面积瘫痪。

维护建议:PIB100G / 3BEE0226的维护核心是保持“干燥、清洁”。由于其功能是隔离，维护重点不在于板卡本身，而在于其外部连接的可靠性。定期检查I/O机柜内的温度和湿度，防止端子腐蚀和绝缘性能下降。对于连接到PIB100G的现场电缆，应定期检查其屏蔽层接地的完整性，确保其抗干扰能力处于最佳状态。
