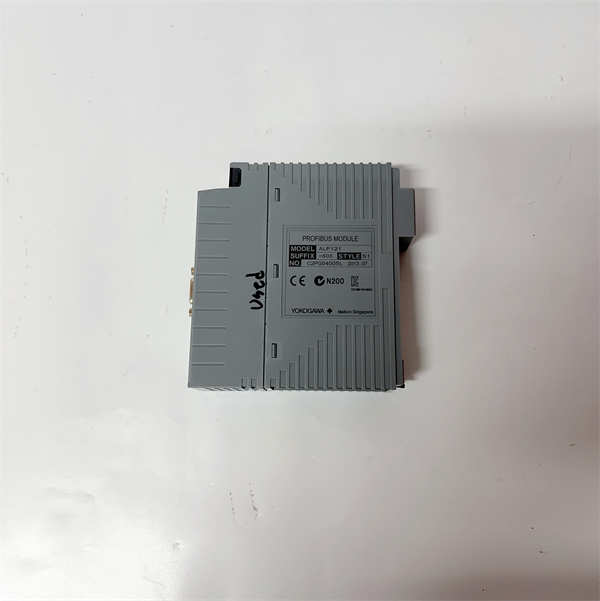

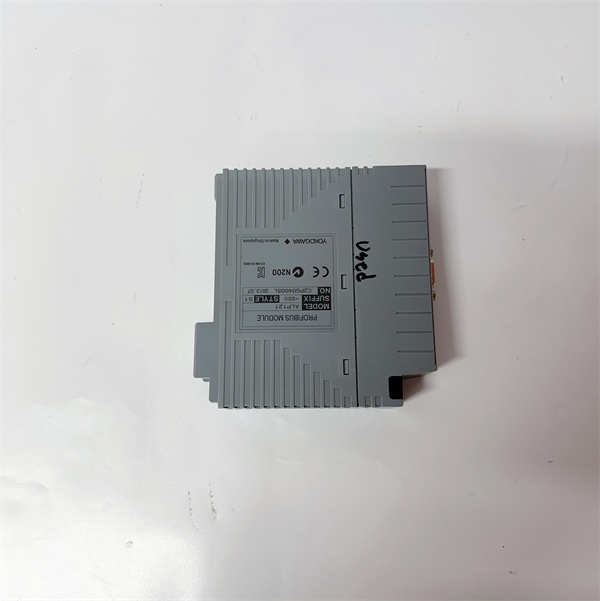

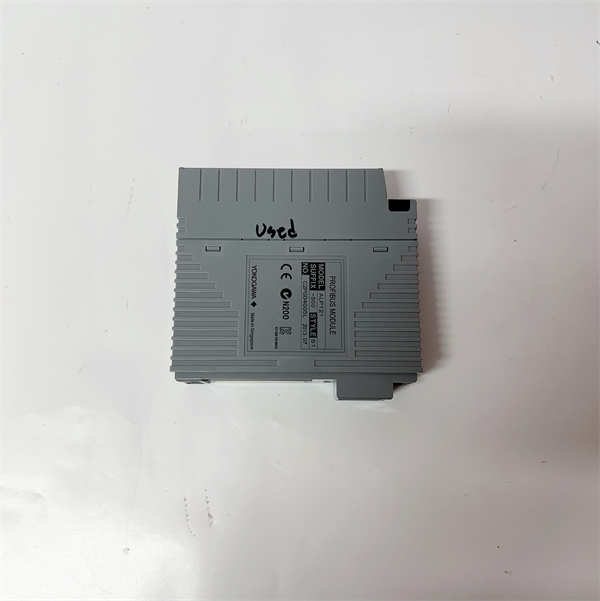

ALP121 YOKOGAWA PROFIBUS-DP通信模块

描述

横河电机（Yokogawa）ALP121是一款高性能的PROFIBUS-DP通信模块，专为横河电机CENTUM VP分布式控制系统（DCS）和N-IO/FIO平台设计。作为PROFIBUS-DP主站设备，ALP121模块在工业自动化系统中扮演着至关重要的角色，它能够实现与各种PROFIBUS-DP从站设备（如远程I/O、PLC以及现场总线设备）之间的高效数据交换。这款模块能够安装在多种现场控制单元（如AFV30□,AFV40□,A2FV50□,A2FV70□）以及ESB总线节点单元（ANB10□）和光纤ESB总线节点单元（ANB11□）上，提供了极高的安装灵活性。通过ALP121，CENTUM VP系统能够无缝集成现场层设备，获取实时过程数据，并对现场设备进行精确控制，从而提升整个控制系统的效率和响应速度。其坚固的设计和PROFIBUS DP-V1认证确保了在严苛工业环境下的可靠通信。

ALP121 YOKOGAWA

技术规格

产品型号:ALP121

制造商:Yokogawa(横河电机)

产品类型:PROFIBUS-DP通信模块

功能:PROFIBUS-DP主站设备

接口:PROFIBUS-DP

连接方式:EIA-RS-485兼容

信号隔离:现场与系统之间隔离

传输速度:9600 bps至12 Mbps

最大传输距离:1.2 km(9600 bps时)

通信端口数量:1个

连接器类型:D-sub 9针(母头)

电流消耗:最大0.7 A(5V DC)

尺寸(宽x深x高):3.2cm x 12.7cm x 12.7cm(典型)

重量:0.3 kg(典型)

兼容系统:CENTUM VP DCS(R5.02.00及更高版本)

认证标准:PROFIBUS DP-V1(S2或更高版本)

主要特点和优势

横河电机ALP121 PROFIBUS-DP通信模块凭借其卓越的性能和灵活性，在工业通信领域展现出显著的特点和优势。首先，作为PROFIBUS-DP的主站设备，ALP121能够实现与多种PROFIBUS-DP从站设备的高效、可靠通信，包括远程I/O、PLC以及HART和PROFIBUS-PA设备（通过DP/PA耦合器），极大地扩展了CENTUM VP系统的连接能力和应用范围。其支持9600 bps至12 Mbps的广泛传输速度，并能实现长达1.2公里的最大传输距离（在9600 bps时），确保了在大型工业设施中也能保持稳定的数据传输。

ALP121的设计考虑了严苛的工业环境，提供了现场与系统之间的信号隔离，有效防止了电噪声干扰，保障了数据传输的完整性和系统的稳定性。更值得一提的是，ALP121支持通信冗余配置，通过在同一节点单元的相邻插槽中安装两个ALP121模块，可以实现主备通信的冗余，甚至支持双冗余网络配置，这对于需要极高可用性的关键过程控制至关重要，能够显著提高系统的可靠性，减少非计划停机时间。此外，该模块已通过PROFIBUS Nutzerorganisation e.V.的认证，符合PROFIBUS DP-V1标准，保证了与各种符合标准设备的互操作性，为用户提供了更大的系统集成灵活性和保障。

ALP121 YOKOGAWA

应用领域

横河电机ALP121 PROFIBUS-DP通信模块作为CENTUM VP DCS的关键通信接口，广泛应用于各类对过程控制和现场设备集成有高要求的工业领域。在石油和天然气行业，ALP121模块被用于连接油气田的远程I/O、泵站控制器以及各种传感器和执行器，实现对钻井、生产、输送等环节的精确监测和控制。在化工和石化领域，它在复杂的过程控制系统中扮演着核心角色，负责集成反应釜、蒸馏塔、储罐等设备上的现场仪表，确保生产过程的自动化和安全性。

此外，ALP121在电力行业（包括火力发电和核电站）中也有重要应用，用于连接汽轮机、发电机组及其他辅助设备上的智能现场设备，实现对电厂运行参数的实时采集和精确调节。在水/污水处理厂，该模块能够将泵、阀门、流量计等现场设备的数据整合到DCS中，实现高效的水处理过程管理。其卓越的通信性能和可靠性使得ALP121成为构建现代化、高集成度工业自动化系统的理想选择，能够有效提升生产效率、降低运营成本并提高系统安全性。

相关产品

以下是与横河电机ALP121 PROFIBUS-DP通信模块相关的部分产品型号，它们通常是CENTUM VP系统中的其他模块、配套设备或同类通信模块：

ALP111:另一款PROFIBUS-DP通信模块，可能在功能或版本上与ALP121有所不同，不能与ALP121安装在同一FCS上。

ALR121:PROFIBUS-DP/PROFINET IO通信模块，提供了不同于ALP121的现场总线协议支持。

ALR111:串行通信模块，用于点对点或多点串行通信，与ALP121提供不同的通信接口。

ALE111:以太网通信模块，用于将CENTUM VP系统连接到以太网网络。

AFV30□/AFV40□/A2FV50□/A2FV70□:横河电机CENTUM VP系列中的现场控制单元（FCU），ALP121模块可安装于这些FCU中。

ANB10□/ANB11□:ESB总线节点单元或光纤ESB总线节点单元，ALP121模块也可安装在这些总线节点单元上。

AAI143/AAI543:模拟输入模块，用于采集来自现场设备的模拟信号，通常需要通过ALP121等通信模块与DCS进行数据交换。

AAR143/AAR181:模拟输出模块，用于向现场设备输出模拟控制信号。

DCS Components for CENTUM VP:包括电源模块、I/O卡架和背板等，它们是ALP121正常运行所必需的物理基础设施。

安装与维护

安装前准备：在安装横河电机ALP121模块之前，请务必详细阅读产品随附的安装手册和CENTUM VP系统的相关文档。确保安装环境符合模块的指定操作温度、湿度和振动要求，并采取必要的防静电措施，以避免对敏感电子元件造成损害。在将ALP121模块插入到现场控制单元（如AFV系列）或ESB总线节点单元（如ANB系列）的插槽中之前，务必确认系统电源已完全断开。检查PROFIBUS-DP通信电缆是否符合EIA-RS-485标准，并确保所有连接牢固、正确接地，以最大程度地减少噪声干扰并确保通信的完整性。同时，确认CENTUM VP系统已安装所需版本（R5.02.00及更高版本）的FCS控制功能，以确保ALP121模块能够被正确识别和配置。

维护建议：为确保横河电机ALP121模块的长期稳定运行和系统可靠性，建议执行定期的预防性维护。这包括定期检查模块的物理状况，确认没有可见的损坏、松动或连接腐蚀。虽然ALP121自身通常不需要日常校准，但与其连接的PROFIBUS-DP从站设备（如传感器和执行器）应根据制造商的推荐周期进行校准。定期检查PROFIBUS-DP网络的通信状态，例如通过DCS诊断工具查看是否存在通信错误或异常。如果ALP121模块出现故障指示或通信中断，应立即参考产品手册中的故障排除指南。在进行任何维护操作，特别是涉及模块插拔或接线检查时，请务必先断开相关设备的电源，并严格遵守横河电机提供的安全操作规程，避免自行进行未经授权的维修。

ALP121 YOKOGAWA

产品保障

横河电机始终致力于为客户提供最高品质和最可靠的工业自动化产品。我们对ALP121 PROFIBUS-DP通信模块的卓越性能和耐用性充满信心，并为其提供全面的产品保障。
