Name: AI03 ABB 模拟量输入模块 (RTD温度输入) - 山西鑫业达国际贸易官网
Brand: ABB

描述

ABB AI03是一款高性能的8通道电阻温度检测器（RTD）模拟量输入模块，专为ABB Ability™Symphony®Plus SD系列分布式控制系统（DCS）设计。作为Symphony Plus平台中专注于高精度温度测量的I/O产品系列的重要组成部分，ABB AI03模块的核心功能是精确采集和处理来自工业现场的各种RTD温度传感器信号。它支持2线、3线和4线RTD接线方式，并能独立配置每个通道以适应不同类型的RTD，如100Ω铂（美标和欧标）、120Ω镍以及中国53Ω铜RTD。

ABB AI03模块将这些模拟温度信号经过高分辨率的模数转换后，转化为数字数据，并通过系统总线安全、快速地传输至上位控制器进行深度处理、实时监控和精准控制。该模块尤其值得称道的是其内置的自动校准和补偿功能，确保了在宽泛的工作温度范围内提供极其准确和可靠的温度测量。凭借其卓越的信号处理能力、坚固的工业级设计以及与Symphony Plus系统的无缝集成，ABB AI03是电力、石油天然气、化工等行业中，实现对关键设备和过程温度进行精确监测和高效控制的理想选择，从而提升了工业运营的安全性、效率和稳定性。

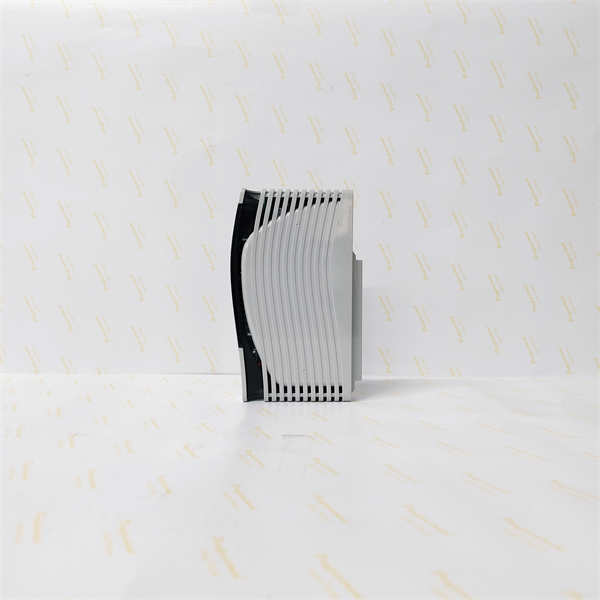

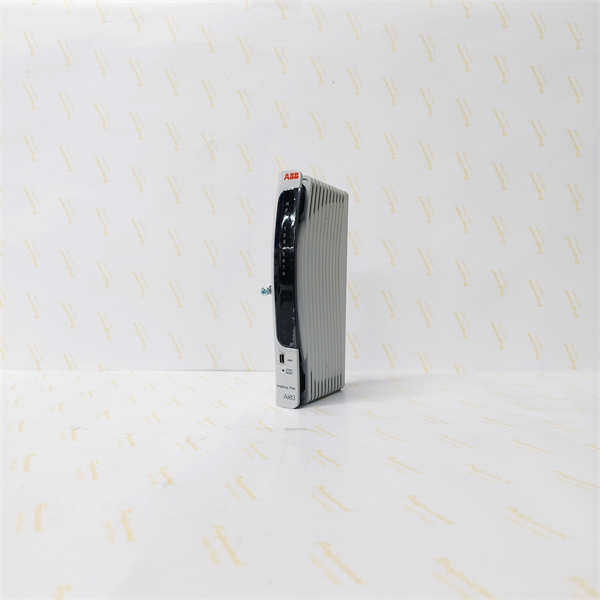

AI03 ABB

技术规格

产品型号:AI03

制造商:ABB

产品类型:模拟量输入模块(RTD温度输入)

系列:ABB Ability™Symphony®Plus SD Series I/O

输入通道数:8个独立可配置通道

信号类型:RTD(电阻温度检测器)

RTD类型支持:100Ω铂(U.S.Lab&Industry Std./European Std.),120Ω镍,中国53Ω铜

RTD接线方式:2线,3线,4线

模数转换分辨率:16位(带极性)

模数转换更新率:450毫秒更新所有8个通道

准确度:±0.1%满量程(FSR)，FSR=500Ω

模块电源要求:24 VDC(典型功耗9.6W)

逻辑电源:24 VDC

信号隔离:8组隔离，每组内2个通道，1500 V(1分钟)

通道隔离:组隔离

自动校准与补偿:是

HART支持:否

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

相对湿度:20%至95% 40°C(非冷凝)

防护等级:IP20

安装方式:水平安装或垂直安装在专用底板上

主要特点和优势

ABB AI03模拟量输入模块凭借其在RTD温度测量领域的专业性和卓越性能，为工业过程控制带来了显著的特点和优势，是实现高精度温度监测的理想选择。

高精度RTD温度测量：ABB AI03模块专为电阻温度检测器（RTD）信号设计，提供8个高度精确的输入通道。它支持各种主流RTD类型，包括100Ω铂（美标和欧标）、120Ω镍以及中国53Ω铜RTD。通过16位的模数转换分辨率和±0.1%FSR的卓越准确度，AI03能够提供极其精确的温度测量数据，这对于需要严格温度控制和过程优化的应用至关重要。

灵活的RTD接线支持：ABB AI03模块的一大优势在于其对2线、3线和4线RTD接线方式的全面支持。这为现场布线提供了极大的灵活性，并允许用户根据具体应用需求和精度要求选择最佳的接线方案。特别是4线RTD接线方式，能够最大限度地消除引线电阻对测量精度造成的影响，确保了在长距离或复杂布线条件下的测量准确性。

自动校准与补偿功能：AI03模块内置了先进的自动校准和补偿机制，这意味着模块能够自我调整，以适应环境变化和组件老化，从而始终保持高精度的测量性能。这一特点显著降低了现场维护的需求和校准的复杂性，确保了系统长期运行的可靠性和数据的准确性，为用户节省了宝贵的维护时间和成本。

快速响应与通道独立性：ABB AI03模块能够在450毫秒内完成所有8个通道的模数转换更新，响应速度快，确保控制系统能及时获取最新的温度数据。此外，每个通道都可以独立配置，这意味着用户可以为不同的RTD类型和测量范围单独设置参数，极大地提升了系统的灵活性和适应性，满足了多样化的工业测量需求。

工业级可靠性与坚固耐用：AI03模块按照严格的工业标准设计，具备出色的抗干扰能力和物理坚固性。它支持-40°C至+70°C的宽泛工作温度范围，并具有IP20防护等级，能够抵御恶劣的工业环境挑战，如温度波动、湿度、振动和电磁干扰。这种坚固的设计确保了模块在各种工业应用中都能提供长期、稳定的性能，降低了故障率和停机风险。

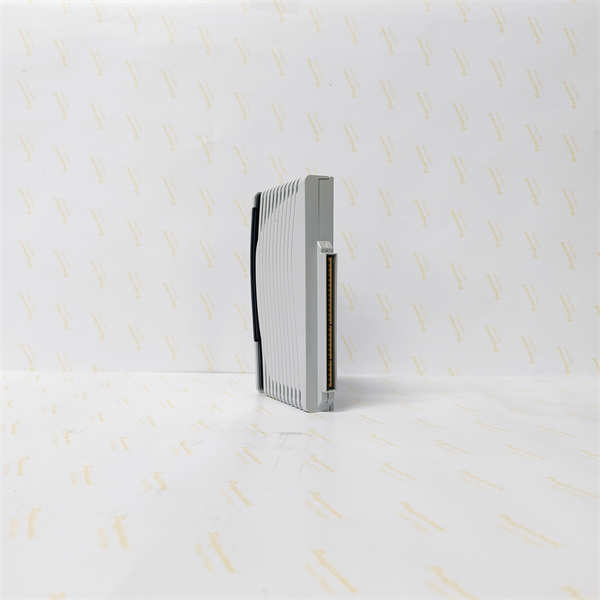

AI03 ABB

应用领域

ABB AI03 RTD模拟量输入模块作为ABB Ability™Symphony®Plus SD系列DCS系统的重要组成部分，凭借其高精度温度测量能力，广泛应用于对温度监测和控制有极高要求的各种工业领域。

在电力发电行业中，包括燃气轮机、蒸汽轮机、水力发电厂以及核电站，ABB AI03模块扮演着核心的温度数据采集角色。它被用于精确监测锅炉炉膛温度、汽轮机轴承温度、发电机绕组温度、排烟温度以及各种冷却水和蒸汽回路的温度。通过AI03提供的准确温度数据，电厂能够实现对燃烧过程的优化、涡轮机安全运行的保障、发电机效率的提升以及热力循环的精确控制。

在石油天然气和石化行业中，ABB AI03模块是保障工艺安全和优化生产的关键。它被广泛应用于炼油厂、天然气处理厂和化工厂，监测反应器内部的温度分布、精馏塔各层的温度梯度、换热器的进出口温度以及管道输送过程中的介质温度。高精度的温度数据对于控制化学反应、优化分离过程以及确保危险区域的温度安全至关重要。

在金属和矿山行业，特别是在钢铁冶金、有色金属冶炼和矿石加工过程中，ABB AI03模块用于监测高温熔炉、加热炉、轧制线以及冷却系统的温度。精确的温度控制对于金属的质量、能源效率以及设备寿命具有决定性影响，AI03在这些应用中提供了可靠的温度反馈。

此外，该模块也广泛应用于制药、食品饮料、制浆造纸等流程工业。在这些领域，ABB AI03模块用于精确监测巴氏杀菌、发酵、干燥、蒸煮等关键工艺环节的温度，确保产品质量、符合法规要求，并优化生产流程的效率。

安装与维护

安装前准备：在安装ABB AI03 RTD模拟量输入模块之前，请务必详细阅读ABB Ability™Symphony®Plus SD系列I/O的官方安装手册和模块特定的技术文档，确保安装环境符合模块的-40°C至+70°C工作温度、20%至95%非冷凝相对湿度以及抗振动和冲击等环境要求。在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。AI03模块通常安装在Symphony Plus的机架或专用底板（如HBS01-CJC或VBS01-CJC）上，需确保模块正确插入插槽并锁紧，以保证与背板电源和通信连接的牢固可靠，并正确连接RTD温度传感器线缆，注意RTD类型（2线、3线或4线）和接线方式，确保接地良好，尤其对于带冷端补偿的底板，需确认其功能正常。

维护建议：为确保ABB AI03模块的长期稳定运行和高精度性能，建议定期进行预防性维护。这包括：定期检查模块及所有连接电缆是否有物理损伤、腐蚀或松动，特别是现场RTD传感器端子，保持控制柜内部清洁，避免灰尘和污垢积聚，确保良好的通风散热，防止模块过热。监控模块前面板的LED指示灯（如STATUS LED），它们能提供直观的运行状态信息，便于现场人员快速识别潜在问题。利用Symphony Plus控制系统提供的诊断工具，定期检查AI03模块的通道状态、信号质量以及RTD传感器的健康状况，及时发现并处理异常。任何故障诊断和维修工作应由经过ABB认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

产品保障

我们对ABB AI03 RTD模拟量输入模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
