AI02J ABB 模拟量输入模块

描述

ABB AI02J是一款高性能的16通道模拟量输入模块，专为ABB Ability™Symphony®Plus SD系列分布式控制系统（DCS）设计。作为Symphony Plus平台中灵活且模块化的I/O产品系列的重要组成部分，ABB AI02J模块的核心功能是精确采集和处理来自工业现场的各种高电平模拟量输入信号。这些信号通常来源于温度、压力、流量、液位等过程变送器，以4-20 mA电流或1-5 VDC电压形式呈现。

ABB AI02J模块将这些连续的模拟信号经过高分辨率的模数转换后，转化为数字数据，并通过系统总线安全、快速地传输至上位控制器进行深度处理、实时监控和精准控制。该模块尤其值得称道的是其对HART协议的支持，能够处理多达24个HART v5.4次级变量，极大地增强了现场设备的诊断能力和数据透明度。凭借其在短路保护、开路检测以及优异的噪声抑制能力，ABB AI02J确保了在严苛工业环境下提供稳定、准确和可靠的数据采集，是构建高效、智能过程自动化系统的关键基石。

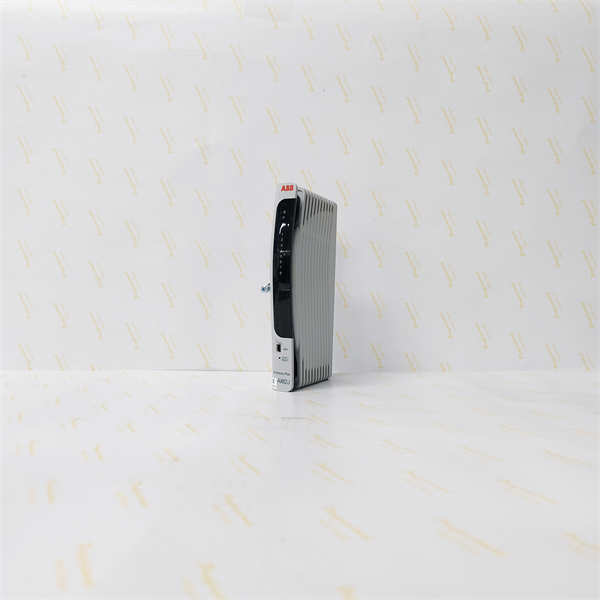

AI02J ABB

技术规格

产品型号:AI02J

制造商:ABB

产品类型:模拟量输入模块

系列:ABB Ability™Symphony®Plus SD Series I/O

输入通道数:16个独立可配置通道

信号类型:模拟量输入：4-20 mA或1-5 VDC

HART支持:是(HART v5.4)，每个模块支持1个HART调制解调器

HART次级变量:最多24个总次级变量，每个通道最多4个

模数转换分辨率:12至16位(带极性)

模数转换更新率:100毫秒更新所有16个通道

准确度:±0.1%满量程(FSR)，FSR=25 mA或6.25 VDC

模块电源要求:24 VDC±10%，典型100 mA

现场I/O电源:24 VDC±10%，每通道20 mA

信号隔离:现场信号到逻辑部分电气隔离，1500 V(1分钟)

通道隔离:1×16组隔离，1500 V(1分钟)

短路保护:每通道最大96 mA

开路检测:小于5秒

输入阻抗:电流模式250Ω(外部供电)，电压模式≥250 kΩ

工作温度:-40°C至+70°C

存储温度:-40°C至+85°C

相对湿度:20%至95%40°C(非冷凝)

主要特点和优势

ABB AI02J模拟量输入模块凭借其卓越的技术特性和面向工业应用的优化设计，为用户带来了显著的特点和优势，使其在过程自动化领域独树一帜。

高精度与高通道密度：ABB AI02J模块提供多达16个独立可配置的模拟量输入通道，能够同时处理大量的现场信号，极大地提高了I/O密度和系统集成度。其12至16位的可配置模数转换分辨率，辅以±0.1%FSR的卓越准确度，确保了对过程变量的精确测量，为关键控制回路和数据分析提供了可靠的基础。这种高精度在复杂工业过程中尤为重要，能够实现更精细的控制和更准确的设备诊断。

HART协议支持与增强型诊断：AI02J对HART v5.4协议的全面支持是其突出优势之一。每个模块内置HART调制解调器，能够从HART仪表中读取多达24个次级变量（每个通道最多4个），这些数据不仅用于控制逻辑，还为现场设备的深入诊断和状态监测提供了丰富的额外信息。这一功能显著提升了现场设备的可管理性，减少了对额外HART多路复用器的需求，简化了布线，并实现了更高效的资产管理。

快速响应与实时更新：ABB AI02J模块采用单A/D转换器处理所有16个通道，并能以100毫秒的速度完成所有通道的更新。这种高效的数据采集速率确保了控制系统能够快速响应现场过程的变化，这对于需要快速反馈和调节的动态工业应用至关重要，有助于提高控制精度和系统稳定性。

卓越的抗干扰能力与可靠性：AI02J模块在设计上充分考虑了工业环境的挑战。它具备出色的现场信号到逻辑部分的电气隔离（1500 V），以及1×16组隔离的通道隔离能力，有效抑制了共模和串模噪声。此外，模块还具备短路保护（每通道最大96 mA限流）和小于5秒的开路检测功能，这些都显著提升了模块的故障防护能力和系统运行的可靠性，保障了在恶劣工况下也能提供稳定、无干扰的数据。

宽泛的工作温度范围与坚固耐用：ABB AI02J模块支持-40°C至+70°C的宽泛工作温度范围，并通过了严格的振动、冲击和湿度测试，防护等级达到IP20。这种工业级设计保证了模块能够在极端温度、潮湿或有振动的环境中持续稳定运行，延长了设备寿命并降低了维护需求。

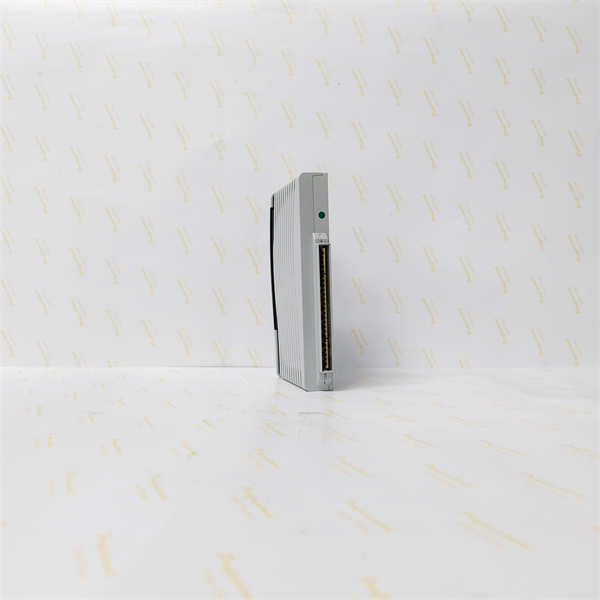

AI02J ABB

应用领域

ABB AI02J模拟量输入模块作为ABB Ability™Symphony®Plus SD系列的重要I/O组件，广泛应用于对过程变量高精度采集和实时控制有严格要求的各个工业领域。其强大的功能和可靠性使其成为优化生产效率、提升运营安全的关键。

在电力发电行业中，包括燃气轮机、蒸汽轮机、水力发电以及核电厂，ABB AI02J模块扮演着核心的数据采集角色。它用于监测锅炉的温度、压力和水位，汽轮机的转速和振动，发电机输出电流和电压，以及燃烧过程中的燃料流量和排放参数。通过AI02J提供的准确数据，电厂能够实现对机组的精确启停、负荷调节、安全保护以及效率优化。

在石油天然气行业中，从上游的勘探开采到中游的管道输送和下游的炼化加工，ABB AI02J模块被广泛部署。它用于监测油气井的压力、流量，管道输送过程中的压力、温度和流量，以及炼化装置中各种反应器、分离器和蒸馏塔的温度、压力、液位和组分分析仪的输出信号。这确保了生产过程的安全、高效运行，并支持复杂的控制策略以优化产品质量和产量。

在水处理和污水处理厂，ABB AI02J模块用于精确监测水质参数（如pH值、浊度、余氯）、流量、液位以及泵和阀门的运行状态。通过AI02J采集的实时数据，控制系统能够自动化调节加药量、过滤过程和排放，确保水质达标，并优化能源消耗。

此外，该模块也广泛应用于化工、制药、制浆造纸、金属和矿山等流程工业。在这些行业中，ABB AI02J为各种复杂的生产工艺提供可靠的模拟量输入数据，支持精确的温度控制、压力调节、流量管理和组分分析，是实现高级自动化控制和生产优化的关键。

相关产品

ABB AI02J模拟量输入模块是ABB Ability™Symphony®Plus SD系列I/O的一部分，它与该系列及整个Symphony Plus系统中的其他模块协同工作以构建完整的控制解决方案：

ABB Symphony Plus控制器:例如PM860A、PM861A、PM864A等，这些是系统的主控制器，负责执行控制逻辑并与AI02J通信。

ABB Symphony Plus数字量输入模块:例如DI02J(16通道数字量输入模块)，用于采集开关量信号。

ABB Symphony Plus模拟量输出模块:例如AO02J(16通道模拟量输出模块)，用于输出控制信号到执行器。

ABB Symphony Plus数字量输出模块:例如DO02J(16通道数字量输出模块)，用于控制开关量设备。

ABB Symphony Plus专用I/O模块:如用于汽轮机控制的特定模块，与AI02J等通用模块共同完成复杂控制。

ABB Symphony Plus机架和底板:如cHBX01L或VBX01T(终端基座/底板)，AI02J模块安装在这些底板上，提供电源和通信连接。

ABB Melody/Symphony Plus Engineer(Control Builder)软件:用于系统组态、编程、诊断和维护，是配置AI02J及其通道参数的必备工具。

HART协议仪表:例如支持HART协议的智能压力变送器、温度变送器等，这些现场设备通过AI02J模块连接到DCS系统，并传输其次级变量数据。

安装与维护

安装前准备：在安装ABB AI02J模拟量输入模块之前，请务必详细阅读ABB Ability™Symphony®Plus SD系列I/O的官方安装手册和模块特定的技术文档，确保安装环境符合模块的-40°C至+70°C工作温度、20%至95%非冷凝相对湿度以及抗振动和冲击等环境要求，在进行任何电气连接之前，必须完全切断系统电源，并遵循所有相关的电气安全规范和标准，以防触电或设备损坏。AI02J模块通常安装在Symphony Plus的机架或底板（如cHBX01L或VBX01T）上，需确保模块正确插入插槽并锁紧，以保证与背板电源和通信连接的牢固可靠，并正确连接现场模拟量信号线缆，注意信号类型（4-20 mA或1-5 VDC）和接线方式，确保接地良好。

维护建议：为确保ABB AI02J模块的长期稳定运行和高精度性能，建议定期进行预防性维护。这包括：定期检查模块及所有连接电缆是否有物理损伤、腐蚀或松动，特别是现场信号端子，保持控制柜内部清洁，避免灰尘和污垢积聚，确保良好的通风散热，防止模块过热。监控模块前面板的LED指示灯（如STATUS LED），它们能提供直观的运行状态信息，便于现场人员快速识别潜在问题，利用Symphony Plus控制系统提供的诊断工具，定期检查AI02J模块的通道状态、信号质量以及HART通信情况，及时发现并处理异常。任何故障诊断和维修工作应由经过ABB认证的专业技术人员进行，切勿在未断电或不熟悉操作的情况下尝试拆卸或维修，以避免人身伤害或设备进一步损坏。

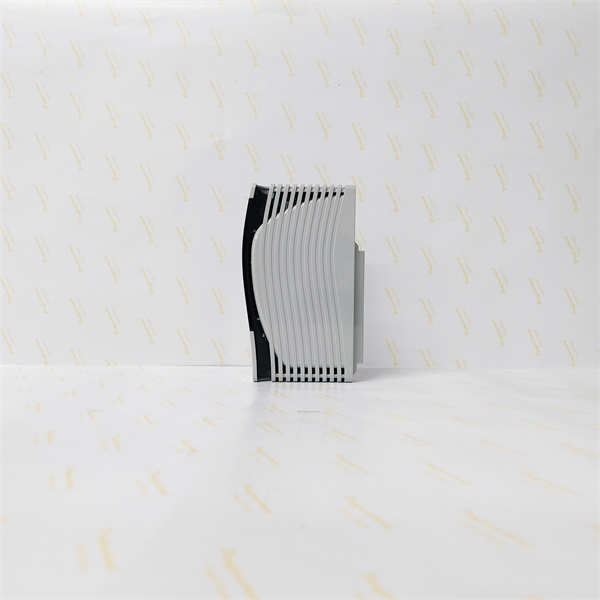

AI02J ABB

产品保障

我们对ABB AI02J模拟量输入模块提供全面的产品保障，旨在为客户提供卓越的价值和安心的使用体验。
