AD02 ABB 多通道模拟量输入模块/I/O模块

描述

ABB AD02是一款多通道模拟量输入模块，专为ABB Ability™Symphony®Plus分布式控制系统（DCS）设计。作为该系统中的关键I/O组件，AD02的主要功能是高精度地采集工业现场的各种模拟量信号，如来自温度、压力、流量变送器等的信号。它将这些连续的模拟信号转换为数字数据，并通过系统总线传输至上位控制器进行处理、监控和控制。

ABB AD02模块旨在提供可靠、准确的数据采集能力，以支持复杂的工业过程控制。它通常具备多个输入通道，能够同时监测多个过程变量，是实现高效、精准过程自动化的重要组成部分。其设计符合工业环境的严苛要求，确保在各种应用中都能稳定可靠地运行。

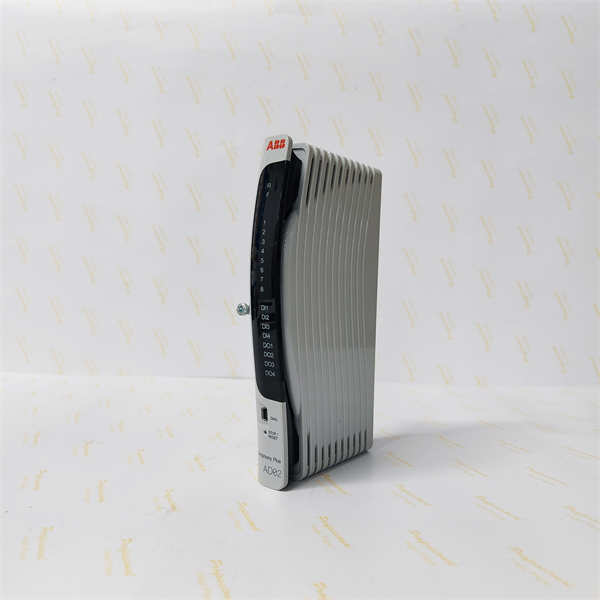

AD02 ABB

产品参数

制造商:ABB

产品类型:多通道模拟量输入模块/I/O模块

输入通道数:16通道(根据eBay销售信息)

供电电压:24 VDC±10%

电流消耗:150 mA(典型，每个模块)

功耗:3.6 W(典型，每个模块)

内存:128 MB RAM,4 MB ROM,2 MB NVRAM(这些参数可能与Symphony Plus的通用模块或CPU有关，而非纯粹的I/O模块)

通信接口:通过Symphony Plus系统总线与控制器通信

工作温度:工业级温度范围(具体数值未明确，但通常在0°C至60°C或更高)

安装方式:通常安装在Symphony Plus系统的机架或底板上

产品规格

ABB AD02的产品规格通常体现在其作为ABB Symphony Plus DCS系统组件的性能和兼容性上：

高精度模数转换:确保对模拟信号的精确测量，适用于对测量精度有严格要求的应用。

多通道输入:提供多达16个输入通道，支持密集型数据采集。

工业级设计:适用于恶劣的工业环境，具备良好的抗干扰能力和稳定性。

与Symphony Plus系统无缝集成:作为Symphony Plus DCS系统的一部分，可与控制器、操作站和其他I/O模块协同工作。

低功耗:模块自身功耗较低，有助于降低系统整体能耗。

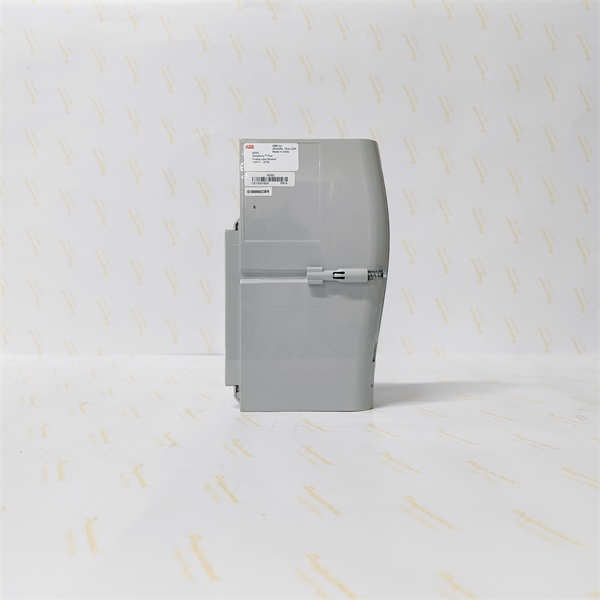

AD02 ABB

产品系列

ABB AD02属于ABB Ability™Symphony®Plus分布式控制系统（DCS）的I/O模块系列。Symphony Plus是一个广泛应用于电力、水处理、石油天然气、化工等行业的综合性自动化解决方案。AD02是该系统内众多功能模块中的一个，共同构成了一个可扩展、高性能的控制和监控平台。

主要特征

多通道模拟量输入：提供16个输入通道，能够同时监测大量现场模拟信号。

高精度数据采集：确保测量数据的准确性，为控制决策提供可靠基础。

DCS系统集成：与ABB Symphony Plus DCS系统无缝集成，简化系统架构和配置。

低功耗设计：模块本身功耗较低，有助于提升系统能效。

工业级可靠性：坚固耐用，适用于严苛的工业环境。

易于维护：作为模块化设计，便于安装、更换和故障排查。

作用与用途

ABB AD02的核心作用是将工业现场的连续模拟量信号（如电压、电流或电阻信号，通常由变送器输出）转换为DCS系统能够理解和处理的数字量。

其主要用途包括：

数据采集：实时采集来自各种传感器的模拟量数据，如温度、压力、流量、液位、PH值、成分浓度等。

过程监控：将采集到的数据提供给DCS操作站，供操作员进行实时监控和趋势分析。

控制回路输入：作为控制回路的输入端，为控制器提供精确的过程变量反馈，从而实现调节控制、PID控制等高级控制策略。

报警和事件记录：对输入信号进行限值检查，生成报警和事件记录，帮助操作员及时发现异常情况。

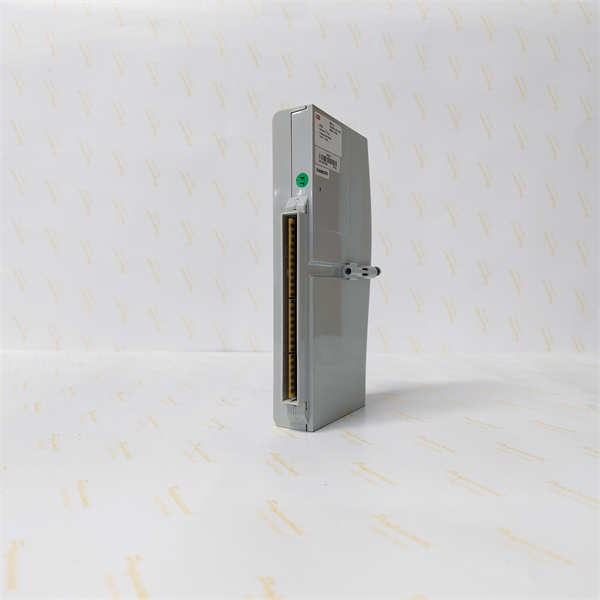

AD02 ABB

应用领域

ABB AD02模块作为ABB Symphony Plus DCS系统的一部分，广泛应用于以下对过程控制和数据采集有高要求的工业领域：

电力行业：

火力发电厂：监测锅炉、汽轮机、发电机组的温度、压力、流量等关键参数。

水电站：监控水轮机、发电机、水库液位、流量等。

核电站：对核岛和常规岛的各项参数进行高精度监测。

水处理和污水处理：

监测水厂的流量、液位、水质参数（PH值、浊度、余氯等），实现水净化和污水处理过程的自动化。

石油天然气行业：

炼油厂和石化厂：监测反应器、分离器、蒸馏塔的温度、压力、流量和液位等工艺参数。

油气输送：监控管道压力、流量和泵站运行状态。

化工行业：

在各种化学反应和分离过程中，精确监测温度、压力、浓度和流量，确保产品质量和生产安全。

制浆造纸行业：

监测制浆、漂白、抄纸和烘干等环节的温度、压力、液位和流量，优化生产效率。

金属和矿山行业：

在冶金、选矿和物料处理过程中，监测温度、压力、流量和设备运行状态。
