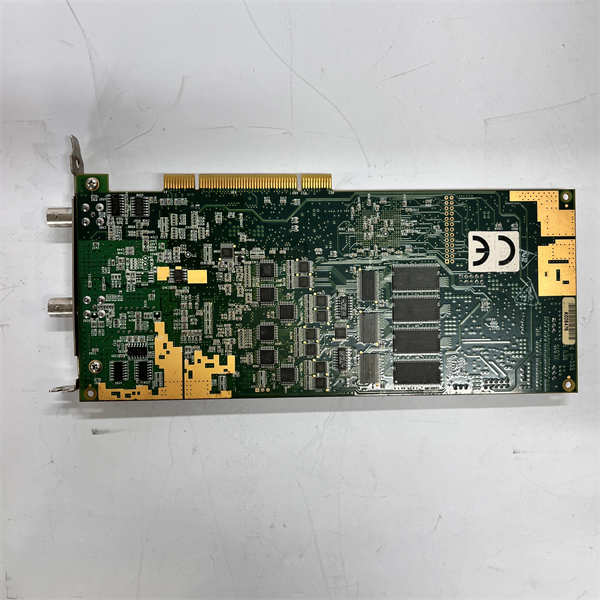

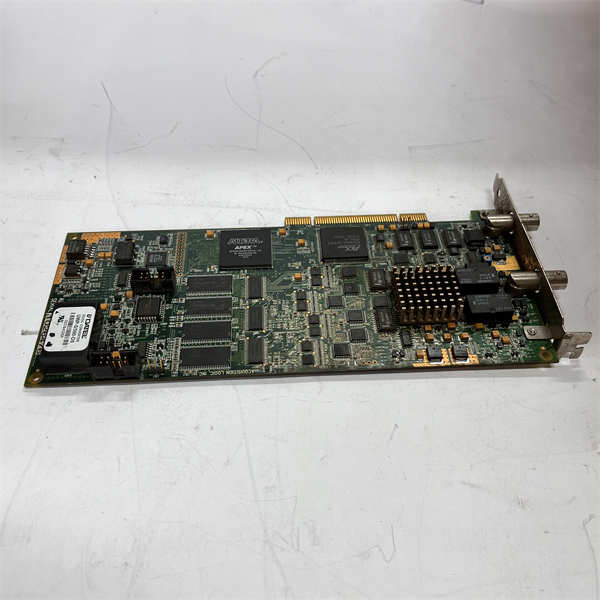

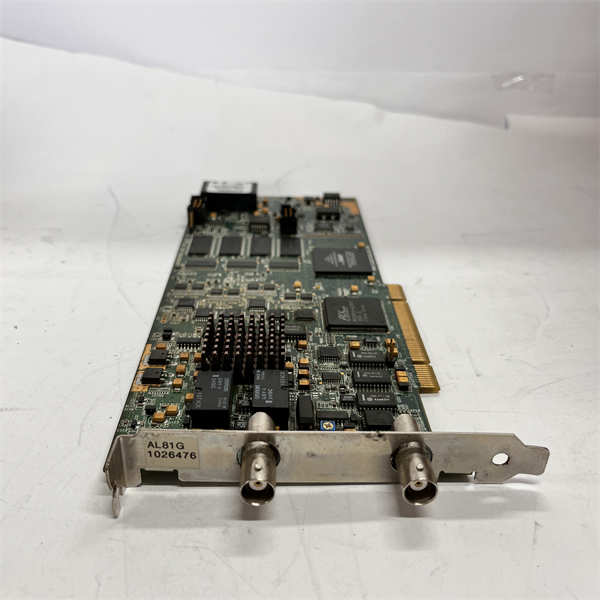

ACQUISITIONLOGIC AL81G 数据采集模块 – 1GHz采样率，高速A/D，实验室专用！

描述

ACQUISITIONLOGIC AL81G：这块数据采集板卡，可是高速信号处理的“利器”！它能以1 GHz的惊人采样率，将模拟信号转化为高分辨率数字信号，并具备板载高速内存。采样率：1 Gsamples/sec，分辨率：8位，接口类型：PCI。别瞅了，原厂正品，售后无忧，咱家就是你搞定高速数据采集的靠山，没毛病！

ACQUISITIONLOGIC AL81G 产品概述

ACQUISITIONLOGIC AL81G，这可不是咱们常见的那种PLC、DCS控制器，它是个实打实的高频、高速模拟/数字转换 (A/D Converter) 板卡！更准确地说，它是设计用来进行高速数据采集的专业设备，型号就是 AL81G。这玩意儿在工业和科研领域，尤其是在需要捕捉那些转瞬即逝、频率极高的模拟信号时，那真是“独一份”的利器。它的主要任务就是把来自传感器、示波器或者其他测试设备的高速模拟信号，以极高的采样率和分辨率，精确地转换成数字数据，然后传输给计算机进行后续的存储、分析和处理。

ACQUISITIONLOGIC AL81G 最亮眼的地方，就是它那高达 1 Gsamples/sec (1 GHz) 的惊人采样率，和8位的分辨率。这意味着它能在短短一秒钟内，对信号进行10亿次采样，这对于捕捉超声波信号、射频 (RF) 信号、瞬态事件或者其他高频模拟波形来说，简直是太关键了！它通常以PCI接口的形式安装在PC机中，利用DMA（直接存储器访问，Direct Memory Access）技术，能够实现高速数据传输，保证采集到的数据能够迅速高效地存储到计算机内存中。此外，它还配备了板载高速缓存，例如64 MSamples的内存，保证在高速采集时数据不会丢失。所以说，无论是高分辨率的自动化扫描系统，还是精密无损检测、实验室科学研究，ACQUISITIONLOGIC AL81G 都能凭借其卓越的性能，成为你捕捉“信号真相”的“火眼金睛”。

ACQUISITIONLOGIC AL81G

ACQUISITIONLOGIC AL81G 技术规格

主要特点和优势

咱们来好好唠唠这块 ACQUISITIONLOGIC AL81G 板卡到底有啥过人之处，它能在专业数据采集领域里头“一枝独秀”，那都是因为它身上带着不少“真功夫”！

首先，它的超高采样率和带宽简直是它的“杀手锏”！ ACQUISITIONLOGIC AL81G 能达到 1 Gsamples/sec (1 GHz) 的采样率，并且拥有 DC 到 350 MHz 的输入带宽。这意味着什么？这意味着它能够捕捉到那些频率极高、变化极快的模拟信号，就像给高速摄像机安上了一双“火眼金睛”，任何细微的波形变化都逃不过它的“法眼”。这对于超声波检测（Ultrasonic Testing）、射频信号分析（RF Signal Analysis）等应用来说，是实现高精度测量的基石，没有它，很多高速信号的“秘密”根本就无从得知！

其次，这玩意儿的高效数据传输能力也是一大亮点。ACQUISITIONLOGIC AL81G 采用了PCI总线接口，并支持DMA传输模式，这意味着它可以不占用CPU资源，直接将采集到的海量数据高速传输到计算机内存中。你想想，每秒10亿个采样点，如果不是DMA，CPU光处理数据传输就得“累趴下”，根本没法进行后续的分析。这种高效的传输机制，保证了在进行长时间、高频率的数据采集时，系统依然能够保持流畅和稳定，不会出现数据“掉包”的情况，这可是数据完整性 (Data Integrity) 的重要保障。

再来，它在触发和内存管理方面的设计也相当“聪明”。ACQUISITIONLOGIC AL81G 提供了多种灵活的触发源，包括信号阈值触发、编码器触发、软件触发和外部触发，这意味着你可以根据不同的应用场景，精确控制数据采集的起始点。比如，在无损检测中，可以设置一个特定的信号强度作为触发条件。此外，它还内置了64 MSamples的板载高速内存（On-board Memory），这就像一个高速缓冲区，确保在PCI总线暂时繁忙或者后续处理来不及的情况下，采集到的数据也能暂时存储，不会因为瞬时带宽不足而丢失，大大提高了数据采集的可靠性 (Reliability)。这块 ACQUISITIONLOGIC AL81G，就是为你解决高速数据采集“痛点”的“王牌”！

The ACQUISITIONLOGIC AL81G board stands out significantly in the field of professional data acquisition due to its exceptional features.

Firstly, its ultra-high sampling rate and bandwidth are truly remarkable. The ACQUISITIONLOGIC AL81G boasts a sampling rate of up to 1 Gsamples/sec (1 GHz) and an input bandwidth from DC to 350 MHz. What does this mean? It signifies its capability to capture extremely high-frequency, rapidly changing analog signals. This board acts like a “high-speed camera” with “eagle eyes,” ensuring that even the most subtle waveform variations are precisely recorded. This is fundamentally crucial for applications such as Ultrasonic Testing and RF Signal Analysis, where high-precision measurements are paramount; without such capabilities, many “secrets” of high-speed signals would remain undiscovered.

Secondly, the device’s highly efficient data transfer capability is another key advantage. The ACQUISITIONLOGIC AL81G utilizes a PCI bus interface and supports Direct Memory Access (DMA) transfer mode. This means it can directly transfer vast amounts of acquired data to computer memory at high speeds without burdening the CPU. Consider this: with 1 billion samples per second, if not for DMA, the CPU would be overwhelmed just handling data transfers, making subsequent analysis impossible. This efficient transfer mechanism ensures that the system remains fluid and stable during prolonged, high-frequency data acquisition, preventing data “packet loss” and significantly enhancing data integrity.

Finally, its intelligent design in triggering and memory management is noteworthy. The ACQUISITIONLOGIC AL81G provides various flexible trigger sources, including signal threshold, encoder, software, and external triggers. This allows for precise control over the data acquisition start point, adapting to different application scenarios. For example, in non-destructive testing, a specific signal intensity can serve as a trigger condition. Furthermore, it incorporates 64 MSamples of on-board high-speed memory, acting as a high-speed buffer. This ensures that acquired data can be temporarily stored without loss, even if the PCI bus is momentarily busy or subsequent processing is delayed due to transient bandwidth limitations, thereby greatly improving data acquisition reliability. The ACQUISITIONLOGIC AL81G is truly a “master key” for overcoming high-speed data acquisition challenges.

应用领域

ACQUISITIONLOGIC AL81G 这块高速数据采集板卡，因为它那惊人的采样率、带宽和精准的A/D转换能力，所以它的应用领域可不是一般的广，尤其是在那些需要捕捉高速、高频信号的专业领域。

首先，最典型的应用就是在无损检测 (Non-Destructive Testing, NDT) 领域。比如超声波检测，ACQUISITIONLOGIC AL81G 能够高效地数字化来自超声波探头的高频回波信号，通过对这些信号的精确分析，可以检测材料内部的缺陷、测量厚度，广泛应用于航空航天、汽车制造、管道检测等行业。它就像一个“高分辨率的耳朵”，能听到材料内部的“细语”。

其次，在科学研究和实验室测试中，ACQUISITIONLOGIC AL81G 也是不可或缺的。无论是物理实验中的瞬态现象捕捉、电子工程中的射频 (RF) 信号分析，还是生物医学研究中的高速生理信号采集，它都能提供精确的数据支持。它就像一个“高倍显微镜”，能够放大并清晰呈现那些平时肉眼无法察觉的快速信号变化。

此外，它还在自动化检测和质量控制方面发挥作用。比如在一些电子元件制造、半导体检测的生产线上，需要对高速运行的产品进行精确的电信号测量和分析，ACQUISITIONLOGIC AL81G 能确保检测的准确性和效率，提高产品质量。总而言之，凡是需要将高速、高频模拟信号转换为数字数据进行深入分析的场景，ACQUISITIONLOGIC AL81G 都能凭借其卓越的性能，成为你数据采集的“顶梁柱”。

ACQUISITIONLOGIC AL81G

相关产品

跟 ACQUISITIONLOGIC AL81G 这块高速数据采集板卡相关的，那通常都是和它协同工作，或者在功能上有所互补的专业设备和软件。

UTEX UT3xx Pulser Receivers：这是超声波无损检测中常用的超声波脉冲发生器和接收器，它发出超声波并接收回波。 ACQUISITIONLOGIC AL81G 经常与这些设备配合使用，数字化接收到的高频超声信号。

高频超声探头 (High-Frequency Ultrasonic Probes)：这些是产生和接收超声波的关键传感器，直接连接到 ACQUISITIONLOGIC AL81G 进行信号输入。

InspectionWare 软件：这是UTEX（Acquisition Logic的关联或母公司）提供的一款专业的超声波数据采集和分析软件，它能够驱动 ACQUISITIONLOGIC AL81G 进行数据采集，并对采集到的数据进行图像化处理和缺陷分析。

高分辨率自动化扫描系统：用于在无损检测中精确移动探头， ACQUISITIONLOGIC AL81G 的编码器触发功能可以与这些系统的运动控制同步。

高性能工业PC：由于 ACQUISITIONLOGIC AL81G 产生的数据量巨大，需要配备具有高性能CPU、大容量RAM和快速硬盘的工业级PC来处理和存储数据。

其他数据采集软件开发工具包 (SDK)：如果用户需要开发自定义的数据采集和分析应用程序，通常会使用 AL81G 提供的SDK进行二次开发。
