AC 800F I/O 模块伴侣：TU715F 3BDH000378R0001，确保总线信号完整性！

描述

ABB TU715F 3BDH000378R0001：这块是ABB AC 800F 系列冗余总线终端单元（Terminal Unit），它不是控制模块，而是用于连接CI840/CI840A/CI840B等接口模块到现场总线电缆的关键底座。核心功能是提供冗余总线连接、电隔离和端子接线。安装方式：导轨卡扣式，支持协议：PROFIBUS DP/PROFINET IO/FOUNDATION Fieldbus 等，物理尺寸：紧凑型。它的作用是确保现场总线通信的高可靠性和快速可维护性。

TU715F 3BDH000378R0001 产品概述

ABB的 TU715F 3BDH000378R0001 是AC 800F和AC 800M系列控制系统中的一个通用终端单元（Terminal Unit），但它在功能上起着至关重要的桥梁和保护作用。简单来说，它是ABB控制模块（例如：CI840A、CI840B等通信接口模块）与外部现场总线电缆之间的物理接口底座。控制模块本身并不直接暴露接线端子，而是插接到像 TU715F ABB 这样的终端单元上。这不仅简化了现场接线，更重要的是，它将复杂的总线电隔离（Electrical Isolation）、总线供电（Bus Power）和冗余总线信号的切换等关键功能集成在自身，确保总线通信信号的完整性（Integrity）。

这块 TU715F 3BDH000378R0001 模块采用工业标准的卡扣式设计，可以直接安装在DIN导轨上，接线方便快捷。其设计理念完美契合ABB控制系统追求的高可靠性（High Reliability）和模块化（Modularity）。在需要进行模块更换或系统维护时，操作人员无需断开复杂的现场总线接线，只需拔出故障的通信接口模块，TU715F 终端单元上的现场接线保持不变，极大地降低了平均修复时间（MTTR）和维护风险。可以说，TU715F ABB 是ABB控制系统总线物理层（Physical Layer）稳定运行和高效维护的关键支点。

TU715F 3BDH000378R0001 技术规格

主要特点和优势

实现通信冗余与高可靠性：TU715F 3BDH000378R0001 的核心优势在于其对**通信冗余（Communication Redundancy）的物理支持。像CI840B这类模块常被用于双通道冗余配置，而 TU715F ABB 终端单元则提供了冗余的总线接线端口，允许将主、备两条现场总线电缆接入。它内置的设计确保了在通信接口模块进行自动切换（Automatic Switchover）时，总线连接能够平稳过渡，不产生中断，这是实现系统无扰动切换（Bumpless Transfer）的关键硬件基础。这种冗余机制，在石油化工、电力等对连续性要求极高的关键应用（Critical Applications）**中，简直是生命线。

快速维护与热插拔支持：在传统的PLC或DCS系统中，更换通信模块通常需要断开几十根现场接线，这既耗时又容易出错。但 TU715F ABB 的设计彻底解决了这个问题。由于所有的现场总线电缆都固定在 TU715F 上，通信接口模块只需通过前面板的插槽与终端单元连接。这意味着故障模块可以在线热插拔（Hot Swapping），而无需触碰现场接线。这种**面向维护性（Maintainability）的设计，大大缩短了计划外停机（Unscheduled Downtime）**的时间，保障了生产的高效性。

优异的信号完整性与保护：现场总线信号是数字信号（Digital Signal），对噪声和阻抗匹配非常敏感。TU715F 3BDH000378R0001 提供了必要的电气隔离（Electrical Isolation），有效防止了现场地回路电流对模块内部电路的干扰。同时，终端单元还负责总线的终端电阻（Terminating Resistor）的正确配置（尤其是在PROFIBUS DP中），确保总线阻抗匹配（Impedance Matching），这是保证长距离通信中信号完整性（Signal Integrity）的关键因素。模块化的设计和坚固的工业级外壳，进一步提高了其在恶劣环境下的鲁棒性（Robustness）。

The ABB TU715F 3BDH000378R0001 is a specialized, industrial-grade Terminal Unit indispensable for the integrity of the AC 800F/AC 800M control platforms. Its primary technical utility is facilitating Redundant Fieldbus Connectivity for communication interface modules such as the CI840 series. The TU715F houses the physical connection points for both the primary and secondary fieldbus segments, ensuring a robust hardware foundation for fault-tolerant operation and guaranteeing Seamless Switchover during module failure. Architecturally, it supports high Signal Integrity by providing necessary Galvanic Isolation between the highly noisy field environment and the sensitive controller backplane. The mechanical design emphasizes Hot-Swap Capability, allowing a communication module to be replaced without disconnecting any field wiring, dramatically minimizing Mean Time To Repair (MTTR). Its robust terminals and compact DIN-rail mount form factor make the TU715F ABB an essential component for critical infrastructure, supporting stringent standards for communication reliability in complex Supervisory Control and Data Acquisition (SCADA) and Distributed Control System (DCS) architectures globally.

应用领域

TU715F 3BDH000378R0001 的应用领域，直接对标所有使用ABB AC 800F或AC 800M系列控制器、且依赖现场总线进行大规模数据采集和控制的流程工业。

首先是石油、天然气和化工行业：这些行业的核心生产流程极度依赖于PROFIBUS DP或FOUNDATION Fieldbus等总线连接的现场仪表。由于任何通信中断都可能引发严重后果，TU715F ABB 提供的冗余连接能力是必不可少的。它被用于连接高压泵（High-Pressure Pump）、调节阀（Control Valve）等关键设备的通信，确保控制指令能准确无误地传输到现场，保障过程安全管理（Process Safety Management, PSM）。

其次是电力和公用事业：在大型电厂的**锅炉控制（Boiler Control）和水处理厂（Water Treatment Plant）中，大量的I/O点通过总线分散接入。TU715F 3BDH000378R0001 确保了来自远端远程I/O（Remote I/O）或现场设备的数据能够可靠地传输到AC 800F控制器，支持整个电厂的负荷调节（Load Shedding）**和优化控制。

此外，在轨道交通和基础设施领域：涉及长距离通信和复杂网络拓扑的项目中，TU715F 终端单元通过其优异的信号保护和隔离功能，保障了控制系统在**电磁兼容性（Electromagnetic Compatibility, EMC）要求高的环境中，总线通信不受干扰，维护了整个系统的实时性（Real-Time Performance）**和高可靠性。

相关产品

TU715F 3BDH000378R0001 是ABB I/O和总线接口生态系统中的一员，它必须与以下模块配套使用：

CI840A：ABB的PROFIBUS-DP/PA通信接口模块，通常插接在 TU715F 上，用于主站通信。

CI840B：另一款冗余PROFIBUS-DP/PA接口模块，必须配合 TU715F 终端单元才能实现物理冗余。

DI810/DO810：ABB AC 800F 系列的数字量输入/输出模块，它们插接在其他型号的终端单元上（如TU8xx系列），与 TU715F 形成完整的I/O系统。

TB840：ABB的光纤总线模块（Optical Fibre Bus Module），用于扩展总线距离，可能通过 TU715F 连接。

TK840：用于AC 800F系列I/O模块的总线电缆，直接连接到 TU715F 的总线端子。

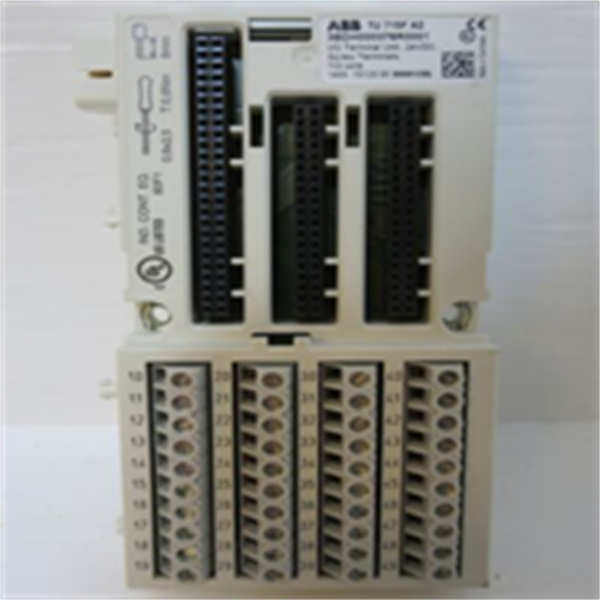

TU715F 3BDH000378R0001 ABB

安装与维护

安装前准备：在安装 TU715F 3BDH000378R0001 前，务必确认控制柜已断电，并在DIN导轨上预留足够的安装空间，确保模块能顺利卡入。由于 TU715F ABB 是总线终端单元，其接线质量直接决定通信可靠性，必须使用符合PROFIBUS或FOUNDATION Fieldbus规范的屏蔽双绞线（Shielded Twisted Pair）电缆，并且要保证屏蔽层在终端单元处得到良好且可靠的接地。同时，如果用于冗余系统，需核对两侧总线电缆的连接极性和端口，确保插接CI840B等模块后，冗余功能能够立即激活。

维护建议：TU715F ABB 本身是一个无源（Passive）的接线板，故障率极低，因此维护主要集中在接线端子和清洁上。建议定期检查 TU715F 3BDH000378R0001 上的螺丝压接端子是否松动，尤其是在有强烈震动的区域，松动可能导致总线信号反射，引起通信错误。
