ABB XVC768115 控制总线接口卡 – 高压直流输电系统备件，别再将就了！

描述

ABB XVC768115 3BHB7211R115：这是一款 ABB 高性能通信与控制接口板，通常应用于 HVDC/FACTS 或大型高压变频器系统。它负责处理和传输实时控制信号，特别是晶闸管等功率半导体元件的高速触发脉冲，以及与主处理器和光纤 I/O 模块之间的数据交换。应用领域：电力电子控制，核心优势：高速、光纤隔离，物料代码：3BHB7211R115。它的稳定运行是 HVDC 换流站可靠性的关键。

XVC768115 3BHB7211R115 产品概述

在 HVDC 和 FACTS 等电力电子控制系统中，速度和隔离是设计的两大核心要素。ABB XVC768115 3BHB7211R115正是为此而生的高级控制硬件。

它的基本定义，是一块高性能、光纤隔离的接口和处理板卡。它不是主 CPU，而是主 CPU 的“得力助手”或“数据转发站”。它主要承担以下任务：

高速数据转换：将主控单元（如 ABB 的 AC800PEC 或专有处理器）的控制指令，转换成适合高速、远距离传输的信号格式（通常是光纤信号）。

触发脉冲生成/传输：在 HVDC 中，它负责将精确到微秒级的晶闸管触发脉冲通过光纤发送给换流阀塔上的各个晶闸管。

系统通信：作为控制系统内部高速总线的接口，例如 VME 总线或专有背板总线，确保所有控制板卡之间的数据同步和实时交互。

XVC768115在电力电子控制系统中的定位是实时数据流的守卫者和加速器。它的核心价值在于其**极高的实时性（Real-Time Performance）和对强电磁干扰环境（EMI）**的免疫力（通过光纤隔离）。它直接决定了电力电子装置的换相精度和动态响应速度，是保障电网安全和功率传输质量的关键。

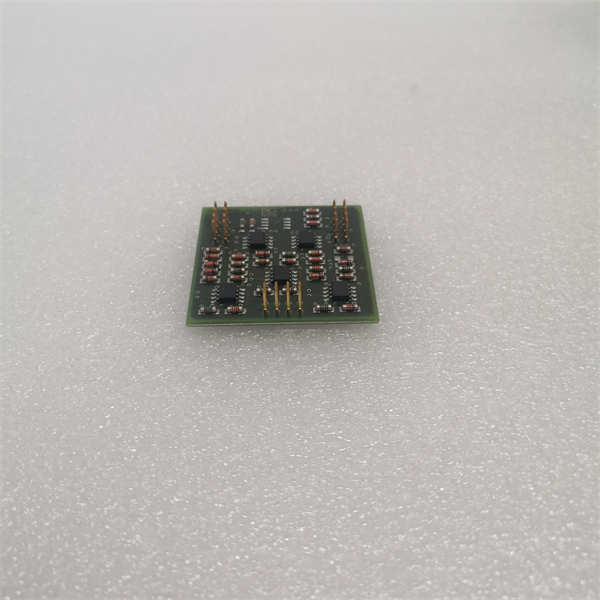

ABB XVC768115 3BHB7211R115

XVC768115 3BHB7211R115 技术规格（推测）

主要特点和优势

咱就说，ABB XVC768115 能在电力系统的“神经中枢”里站稳脚跟，靠的就是它的**“光速”和“免疫力”**！

光纤隔离，抗干扰能力强：XVC768115 最重要的特点是大量采用光纤接口进行通信。在 HVDC 换流站这种充满高压和强电磁干扰（EMI）的环境中，光纤是唯一能保证数据信号完整性和实时性的媒介。光纤隔离了控制低压侧和高压大电流侧，彻底杜绝了电磁干扰导致的误触发或数据错误，极大地提升了系统可靠性。

微秒级实时数据传输：在 HVDC 中，晶闸管的触发角（Firing Angle）控制必须精确到微秒级别，才能保证换流的平稳进行。XVC768115 3BHB7211R115 作为数据通道，其内部处理器和总线接口的设计，确保了控制指令的传输延迟极低且确定。这种高速性是实现动态无功补偿、直流功率控制等复杂功能的前提。

模块化与系统集成性高：作为 ABB 专有控制平台的一部分，XVC768115 与主控 CPU（如 PCD 系列）和 I/O 模块之间有着完美的硬件和软件接口兼容性。它的模块化设计支持热插拔（取决于系统配置），便于系统维护和快速故障隔离，为关键基础设施提供了高可用性的保障。

The ABB XVC768115 3BHB7211R115 is a dedicated high-speed communication and interface board crucial for ABB’s advanced power electronics control systems (HVDC/FACTS). Its paramount feature is the extensive use of fiber-optic communication, providing essential electrical isolation against the severe EMI (Electromagnetic Interference) inherent in high-voltage environments. This isolation ensures the integrity and reliability of real-time control signals, which is non-negotiable for systems like thyristor valve control.

The module is engineered for ultra-high real-time performance, capable of handling and routing control data, such as firing pulses for thyristors, with microsecond-level precision. This deterministic, high-speed capability allows the main controller to perform accurate phase control, which is vital for maintaining power quality and system stability in both HVDC transmission and FACTS installations. The XVC768115 acts as the high-bandwidth backbone, seamlessly integrating the centralized control unit with distributed I/O and the power components.

应用领域

ABB XVC768115 3BHB7211R115的核心应用场景都集中在电力系统的“高精尖”领域：

高压直流输电（HVDC）换流站：用于连接主控制器和晶闸管换流阀的脉冲触发系统。它负责将触发指令通过光纤准确、实时地发送给位于高电位上的阀段。

柔性交流输电系统（FACTS）：如 SVC（静止无功补偿器）、STATCOM（静止同步补偿器）等，用于高精度控制晶闸管或 IGBT 的开关动作，实现电网的动态无功功率补偿和电压稳定。

大型工业变频器/传动系统：用于连接主控制单元和大型高压变频器的功率整流/逆变单元，确保复杂的电力电子变换控制的实时性。

电力质量（Power Quality）控制：用于有源电力滤波器（Active Filter）等高级装置，进行高速谐波和无功电流补偿。

相关产品

ABB XVC768115 3BHB7211R115 通常作为 ABB 专有控制系统的一部分，需要与以下 ABB 或定制的硬件配合使用：

ABB PCD 系列控制板：如 PCD235B 等，作为系统的主 CPU 或调节器，负责计算控制算法，并通过 XVC 模块进行通信。

ABB 光纤接收/发送模块（TXM/RXM）：用于将 XVC768115 的电信号转换为光信号或反之。

ABB/定制 I/O 模块：通过光纤与 XVC768115 连接，用于高速采集或输出控制信号。

VME/PCI 机箱和背板：XVC768115 通常安装在标准的 VME 或类似的工业总线机箱内。

ABB 换流阀控制单元：与 XVC768115 连接，是脉冲触发系统的直接执行者。

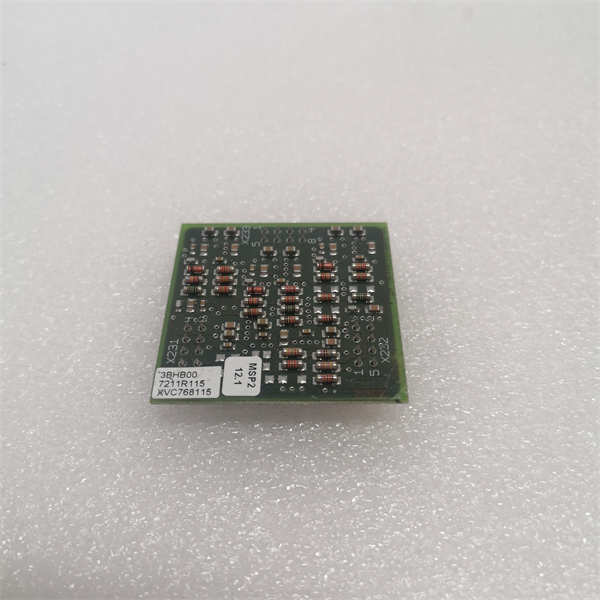

ABB XVC768115 3BHB7211R115

安装与维护

安装前准备: 安装 ABB XVC768115 3BHB7211R115 之前，必须断开机箱电源，并严格执行静电防护。检查其所插入的 VME/PCI 插槽，确保清洁且总线连接器完好。由于该模块处理的是实时数据，光纤连接至关重要：务必使用专业的工具清洁光纤接头，并确保光纤线缆没有过度弯曲和损坏。安装后，必须通过 ABB 专用的配置工具（如 HVDC Control Tools）进行系统总线的地址配置和通信链路测试，确保其与主 CPU 和 I/O 模块的通信无误。

维护建议: ABB XVC768115 3BHB7211R115 的日常维护主要集中在环境和通信链路。保持控制柜内部的清洁、干燥和温度稳定，这是保障所有电力电子控制板卡长寿命的关键。通过系统诊断软件实时监控 XVC 模块的状态灯和通信误码率。任何光纤链路的报警或误码率上升都应立即检查光纤接头。
