ABB XUD194 / 3BHE018137R0001：AC800PEC高性能控制器，电力电子核心！

描述

ABB XUD194 (3BHE018137R0001) 是ABB AC800PEC (Performance Electronic Control) 高性能过程控制系统中的一个关键处理器模块或控制单元。它专为电力电子应用、发电机和变压器保护系统、以及需要极高控制速度和精度的工业场景而设计。该模块通常作为励磁控制器、桥臂控制接口或高速I/O接口板，具备强大的实时处理能力，支持毫秒级甚至微秒级的控制周期。它能够集成复杂的控制算法，并通过光纤链路实现与I/O模块和上位机的快速通信，是确保电力系统和大型工业设备稳定、高效、精准运行的核心组件。

ABB XUD194 3BHE018137R0001 AC800PEC 产品概述

在现代工业和电力系统中，尤其是那些对动态响应和控制精度有着极致要求的场合，传统的PLC系统往往力不从心。这时，像 ABB AC800PEC 这样的高性能控制系统就成为了不二之选。而你提到的 ABB XUD194 (3BHE018137R0001)，正是这款系统中的一颗“高速运转的心脏”或“精密神经中枢”。

AC800PEC 是ABB Control IT产品线中的高端控制器，它独特地结合了电力电子应用中所需的超高速控制（例如，控制IGBT变流器）和传统PLC所承担的低速过程控制任务。这意味着，一个AC800PEC控制器可以同时处理那些需要25微秒甚至更短周期的高速任务，以及毫秒级的常规过程控制任务。

ABB XUD194 3BHE018137R0001 在这个系统中扮演的角色通常是：

1. 励磁系统控制器核心：在发电机励磁系统中，XUD194可以作为主控制器，负责精确调节发电机电压和无功功率，确保电网稳定。
2. 发电机与变压器保护系统组件：作为保护功能的一部分，它能快速检测异常并触发保护动作，防止设备损坏。
3. 高性能过程控制器：在通用工业应用中，它可处理需要极高运算速度和I/O响应的复杂控制算法，例如在高速驱动控制、机器人控制等领域。
4. 通信与I/O接口：它通常具备多个以太网端口、串行端口，并支持光纤PowerLinks与远程I/O模块进行高速数据交换，确保控制信号的低延迟和高可靠性。

XUD194 模块的设计理念是为了满足最严苛的控制挑战。它通常集成了强大的处理器（可能包含CPU和FPGA的组合），能够执行复杂的浮点运算，并支持基于模型的开发工具，如MATLAB/Simulink，这大大缩短了复杂控制算法的开发和调试周期。其模块化的设计也使得系统配置非常灵活，可以根据不同的应用需求进行扩展。

总而言之，ABB XUD194 3BHE018137R0001 AC800PEC 是一款为高要求工业和电力应用而生的控制器模块，它凭借卓越的速度、精度、灵活性和可靠性，成为现代高性能自动化和控制系统的基石。

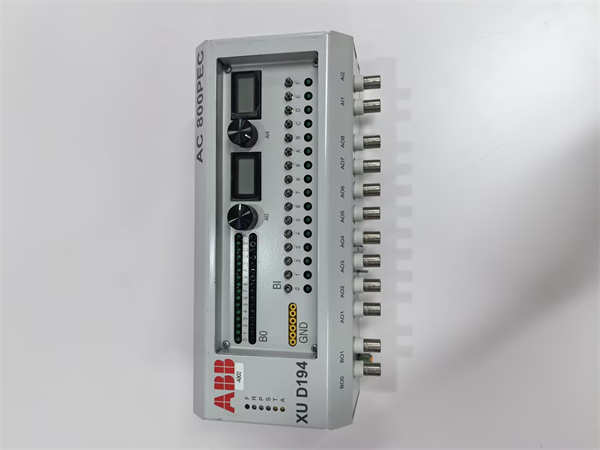

ABB XUD194 3BHE018137R0001 AC800PEC

ABB XUD194 3BHE018137R0001 AC800PEC 技术规格 (基于通用推测和现有资料)

由于 XUD194 是AC800PEC系统的一个内部模块，其具体详细规格通常集成在其所属的AC800PEC系统手册中。以下是根据通用高性能控制器模块和现有资料的推测性技术参数：

主要特点和优势

卓越的超高速控制能力： ABB XUD194 在 AC800PEC 系统中的最大亮点就是其无与伦比的超高速控制能力。它专门为那些需要微秒级（甚至纳秒级在FPGA任务中）响应的苛刻应用而设计，例如电力电子设备的IGBT开关控制、发电机励磁调节、高速传动系统以及复杂的同步控制。这种能力得益于其强大的处理器架构（通常结合CPU和FPGA），能够快速执行复杂的控制算法和浮点运算。这使得 XUD194 能够实现传统PLC难以企及的控制精度和响应速度，极大地提升了设备的性能、效率和生产质量，将控制的“毫秒时代”推进到了“微秒时代”。

灵活的编程与模型化设计支持： 这款模块不仅性能卓越，在工程开发上也为用户提供了极大便利。它支持ABB成熟的Control Builder M编程工具，更重要的是，它与MATLAB®/Simulink®及其Real-Time Workshop®紧密集成。这意味着工程师可以利用强大的模型化设计环境，快速开发、仿真和部署复杂的控制算法（如模型预测控制、自适应控制等），直接生成可执行代码。这种从模型到代码的开发流程，极大地缩短了开发周期，降低了工程成本，并提高了控制策略的可靠性和可维护性，让复杂控制变得触手可及。

丰富的通信接口与模块化可扩展性： ABB XUD194 提供了多样的通信接口，包括多个以太网端口、RS-232/RS-422串口，以及最为关键的光纤PowerLinks。这些光纤链路能够实现与远程I/O模块之间的高速、低延迟通信，保证了分布式控制系统的数据完整性和实时性。同时，AC800PEC系统采用模块化设计，XUD194 可以根据应用需求灵活配置和扩展其他I/O模块和通信模块（如Anybus-S），这使得系统具备高度的可扩展性和适应性，能够满足从紧凑型产品到大型工业设备的各种规模和复杂度的应用需求。

坚固的工业级设计与高可靠性： 作为ABB工业控制产品的一部分，XUD194 模块遵循严格的工业标准，具备高可靠性和稳定性。它采用优化设计的硬件架构，确保在严苛的工业环境中（如温度波动、电磁干扰）也能稳定运行。模块程序和数据存储在Flash内存中，无需电池备份，进一步提高了系统的可靠性和维护便利性。这种坚固耐用的特性，加上高效的I/O系统和强大的处理能力，确保了关键设备和生产过程的连续、安全运行，最大限度地减少了非计划停机时间，保障了资产的投资回报。

The ABB XUD194 within the AC800PEC system is characterized by its exceptional ultra-high-speed control capabilities. Specifically designed for demanding applications requiring microsecond (or even nanosecond for FPGA tasks) response times, such as IGBT switching control in power electronics, generator excitation regulation, high-speed drive systems, and complex synchronized control. This prowess stems from its powerful processor architecture (often combining CPU and FPGA), enabling rapid execution of complex control algorithms and floating-point operations. The XUD194 achieves a level of control precision and response speed unreachable by traditional PLCs, significantly enhancing equipment performance, efficiency, and production quality by pushing control from the “millisecond” to the “microsecond” era.

Another key advantage is its flexible programming and model-based design support. Beyond its performance, it offers extensive engineering convenience by seamlessly integrating with ABB’s Control Builder M and, crucially, MATLAB®/Simulink® with Real-Time Workshop®. This empowers engineers to leverage powerful model-based design environments for rapid development, simulation, and deployment of complex control algorithms (e.g., model predictive control, adaptive control), directly generating executable code. This “model-to-code” workflow dramatically shortens development cycles, reduces engineering costs, and enhances the reliability and maintainability of control strategies, making complex control paradigms accessible.

The module also features diverse communication interfaces and modular scalability. The ABB XUD194 provides multiple Ethernet ports, RS-232/RS-422 serial ports, and critically, optical PowerLinks. These fiber-optic links enable high-speed, low-latency communication with remote I/O modules, ensuring data integrity and real-time performance in distributed control systems. The AC800PEC’s modular design allows the XUD194 to be flexibly configured and expanded with other I/O and communication modules (like Anybus-S), providing high scalability and adaptability to meet the varied demands of applications ranging from compact products to large industrial machinery.

Finally, the XUD194 is built with a robust industrial-grade design and high reliability. As part of ABB’s industrial control offerings, it adheres to stringent industry standards, ensuring stable operation even in harsh industrial environments (e.g., temperature fluctuations, electromagnetic interference). Its optimized hardware architecture and program/data storage in Flash memory (eliminating the need for battery backup) further enhance system reliability and ease of maintenance. This durable design, combined with efficient I/O and powerful processing, ensures continuous and safe operation of critical equipment and production processes, minimizing unplanned downtime and securing asset ROI.

应用领域

ABB XUD194 3BHE018137R0001 AC800PEC 作为ABB高性能控制系统的核心模块，其应用领域主要集中在那些对控制速度、精度和实时性有极致要求的工业和电力行业。它通常用于替代传统PLC在某些对性能要求极高的关键环节，或与DCS系统协同工作。

1. 电力生成与输配电：这是其最核心的应用领域。

1. 发电机励磁系统：对发电机电压和无功功率进行高精度、快速响应的调节，确保电网稳定和发电机高效运行。
2. 高压直流输电 (HVDC) 和柔性交流输电系统 (FACTS)：作为核心控制器，实现复杂的功率流控制、电压稳定和故障响应。
3. 大型整流器和变流器控制：在工业电源、电解槽、冶金、牵引等领域，用于大功率电力电子设备的精确控制。
4. 电力系统保护：作为发电机和变压器保护系统的一部分，在故障发生时快速隔离设备。
   2. 大功率传动系统：在大型电机驱动、船舶推进系统、矿山提升设备等领域，实现对电机转速、扭矩的精确动态控制。
   3. 风力发电和潮汐发电：作为风力发电机组的主控制器，实现风能的最大化捕获、电网并网控制和故障保护。
   4. 冶金工业：在轧钢机、电弧炉等需要高速响应和高精度控制的场合，确保生产过程的稳定和产品质量。
   5. 测试与模拟设备：由于其强大的实时性能和灵活的编程能力，也常用于电力电子设备的硬件在环(HIL)仿真、测试台以及复杂系统模拟。
   6. 特殊工业机械：任何需要超高精度、超快响应的多轴运动控制或复杂过程控制的定制化机械设备。

简而言之，只要是需要ABB品牌的**“极速大脑”来精准、实时地控制高功率或高速动态过程**的工业和电力场景，ABB XUD194 3BHE018137R0001 AC800PEC 都是不可或缺的解决方案。

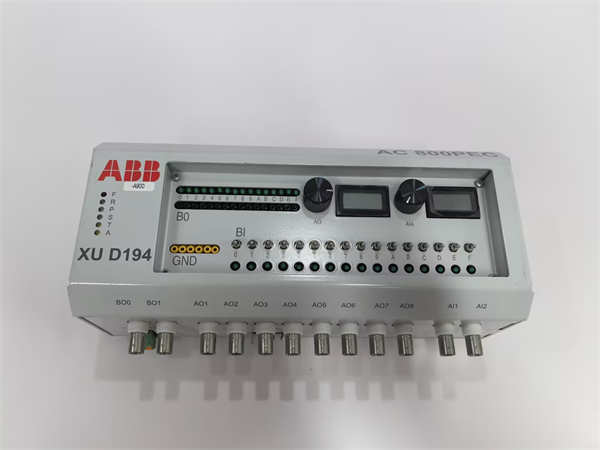

ABB XUD194 3BHE018137R0001 AC800PEC

相关产品

既然聊到了 ABB XUD194 3BHE018137R0001 AC800PEC 这个“高速控制专家”，那它肯定不是单打独斗的，它有自己的“家族成员”和“搭档”，共同构建ABB的完整解决方案：

• AC800PEC 系列的其他处理器模块：可能存在不同性能等级或特定功能侧重的处理器模块，共同构成AC800PEC控制器家族。
• AC800PEC I/O 模块：专为AC800PEC系统设计的快速数字量输入/输出、模拟量输入/输出模块，通常通过光纤PowerLinks与XUD194连接，实现高速数据交换。这些I/O模块是采集现场信号和控制执行器的“手脚”。
• ABB S800 I/O 系统：AC800PEC也兼容ABB标准的S800 I/O模块，用于那些对速度要求不那么极致的常规过程信号。
• ABB Control Builder M / MATLAB®/Simulink® 环境：这些是用于对AC800PEC系统（包括XUD194模块）进行编程、组态、仿真和调试的软件工具。
• ABB 800xA 系统：AC800PEC控制器可以与ABB的System 800xA集成，实现整个工厂的统一自动化、操作员界面和资产管理。
• 电力电子转换器/变流器：如IGBT模块、晶闸管（Thyristor）模块等，XUD194就是设计用来直接驱动和控制这些功率电子元件的。
• 发电机、大型电机、变压器：这些是XUD194和AC800PEC系统所要控制和保护的核心资产。
• ABB 通信扩展总线 (CEX) 模块 / Anybus®-S 模块：用于AC800PEC与各种工业现场总线（如Profibus, DeviceNet, Modbus等）以及其他控制系统进行通信。
