ABB UCD208A101 | 支持干/湿接点与通道诊断 | 过程自动化系统可靠性保障

描述

关键技术规格

• 产品型号: UCD208A101
• 制造商: ABB
• 内部料号: 3BHE020018R0101
• 所属系统: ABB AC 800M / System 800xA
• 模块类型: 数字量输入（DI）模块
• 输入通道数: 32 路独立通道
• 输入类型:
  • 湿接点：24 VDC（额定），ON > 15 V，OFF < 5 V
  • 干接点：需外部 24 VDC 电源（通过 L+ 端子供电）
• 电气隔离: 通道对地光电隔离（≥500 Vrms），通道间共地
• 输入滤波: 可配置去抖时间（默认 1.5 ms），抑制机械触点抖动
• 诊断功能: 每通道支持开路检测（仅干接点模式）、电源丢失报警
• 状态指示: 模块级 RUN/ERR LED；通道状态通过 Control Builder M 查看
• 工作温度: -25°C 至 +70°C
• 安装方式: 插入式安装于 AC 800M 标准 I/O 机架（需 SA811 电源适配器）

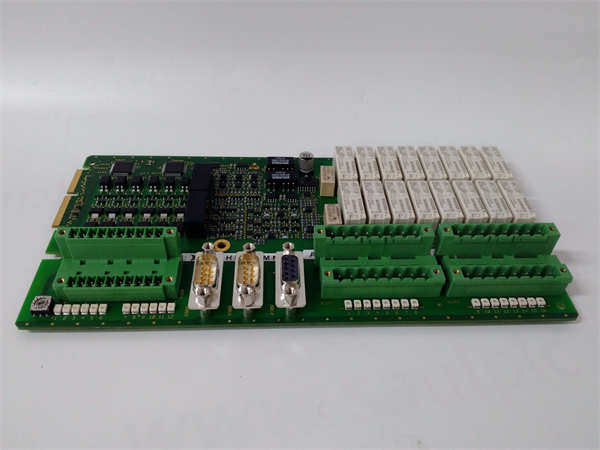

UCD208A101 3BHE020018R0101

功能定位与应用场景分析

UCD208A101 是 ABB 为 AC 800M 平台设计的高密度数字量输入模块，主要用于解决大型工业系统中对大量设备状态、联锁条件和操作反馈信号的可靠采集需求。在空间受限但监控点密集的场景（如锅炉安全回路、压缩机站、水处理厂），该模块以单槽位实现 32 路隔离输入，显著减少 I/O 卡件数量与机柜占用。其光电隔离设计有效切断地环路干扰，确保在变频器、高压开关等强电磁环境中稳定读取触点状态，是构建高完整性安全逻辑的基础组件。

典型应用场景包括：

• 场景一：用于大型火电厂锅炉炉膛安全监控系统（FSSS），UCD208A101 采集 32 路火焰探测器状态、风机运行反馈、阀门位置限位开关，作为燃烧许可联锁的关键输入。
• 场景二：在天然气压缩机站中，该模块接入多台压缩机的振动高报警、润滑油压低、紧急停机按钮等干接点信号，实现集中安全监控。
• 场景三：用于 2010–2020 年间投运的 System 800xA 老旧系统扩容或备件替换，UCD208A101（3BHE020018R0101）是当前标准供货型号，可直接替换早期 UCD208 Rev A/B，Control Builder M 组态无需修改。

质量标准与测试流程

我们深知，一个 DI 模块的误读可能导致保护拒动或误跳闸，后果严重。因此，每一块 UCD208A101 均经过严格的信号响应与抗干扰验证：

• 外观与清洁：所有模块均进行专业清洁，检查端子无氧化、PCB 无受潮痕迹、光耦无老化，确保长期信号完整性。
• 上机实测：模块被安装到真实 AC 800M 测试平台（含 PM866A CPU 和 SA811 电源），连接 32 路电子开关模拟现场触点，进行 48 小时连续状态切换测试，验证无漏采或误触发。
• 功能诊断：在干接点模式下，我们断开单路外部电源，确认 UCD208A101 的“Open Circuit”诊断准确上报；同时注入 ±2 kV 浪涌脉冲，验证模块在 IEC 61000-4-5 Level 3 下仍能正常工作。
• 质保承诺：仅通过全部测试的 UCD208A101 方可出库，并提供 12 个月功能性故障质保，涵盖通道失效、滤波异常、诊断误报等问题。

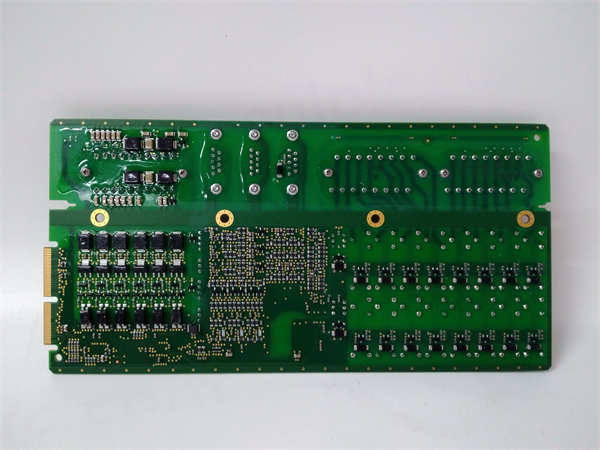

UCD208A101 3BHE020018R0101

兼容性与升级路径

为确保 UCD208A101 在您的系统中可靠运行，请务必核对以下关键信息：

• 硬件/固件：PM866 CPU 固件版本建议 ≥ V3.0；Control Builder M 版本需 ≥ 5.0 以支持完整的通道诊断视图。
• 配套组件：必须使用 ABB 原厂端子块（如 TB830A 或 TB831A），其内部 L+ 电源分配与模块设计匹配；老式弹簧端子不兼容湿接点自供电模式。
• 替代关系：UCD208A101（3BHE020018R0101）是 UCD208 系列的标准型号（Rev C），与早期 Rev A/B 引脚和协议完全兼容，可热插拔替换。若仅需 16 通道，可考虑成本更低的 UCD202A101。
