ABB UBC717BE101 3BHE021887R0101：AC70 控制器 I/O 终端单元，电力系统核心备件！

描述

ABB UBC717BE101 3BHE021887R0101：这块是ABB Advant Controller 70 (AC70) I/O 模块的终端单元/底座，型号 3BHE021887R0101。核心价值是为励磁系统等关键电力应用的 I/O 或通信模块提供稳定的电源接入和可靠的总线连接。产品类型：终端单元/I/O底座，兼容平台：AC70 I/O，功能：支持热插拔和系统总线集成。它的作用是实现最高级别的可靠性和最短的停机时间。

UBC717BE101 产品概述

ABB 的 UBC717BE101 终端单元，其订货号为 3BHE021887R0101，是 Advant Controller 70（AC70）系统不可或缺的关键物理组件。在电力自动化领域，特别是用于发电机励磁系统（Excitation System）中，每一个控制环节都要求极高的可靠性（Reliability）和实时性（Real-Time）。ABB UBC717BE101 虽然是一个无源（Passive）的底座，但它直接决定了插在它上方的通信或电源模块能否稳定地接入系统总线和工作电源。

这块 UBC717BE101 的设计目标是实现I/O 模块与现场接线的物理分离，从而带来巨大的可维护性提升。所有的电源和现场电缆都牢固地连接到 UBC717BE101 ABB 上的端子，而核心电子模块则通过高品质连接器插接上去。这种分离设计是实现热插拔（Hot Swap）功能的物理基础，允许在系统不中断运行的情况下，对功能模块进行快速更换或维护。这对于保障发电机等大型设备的连续运行，减少**非计划停机（Unplanned Downtime）**至关重要。可以说，UBC717BE101 是 AC70 I/O 模块在严苛工业环境下稳定工作的“磐石基座”。

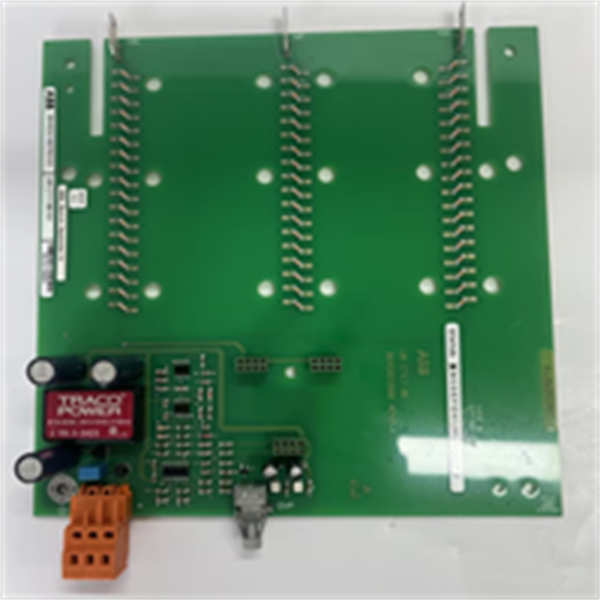

ABB UBC717BE101 3BHE021887R0101

UBC717BE101 技术规格

主要特点和优势

高可靠性的系统总线连接：UBC717BE101 ABB 的首要任务是确保其承载的功能模块与 Advant 系统背板总线之间建立低阻抗、高可靠性的连接。在励磁系统和电力控制中，实时数据（Real-Time Data）的传输和命令的快速响应至关重要。UBC717BE101 采用高品质的连接器和坚固的机械设计，有效抵抗了现场的电磁干扰（Electromagnetic Interference, EMI）和震动（Vibration），保证了控制信号的完整性（Signal Integrity）。

支持关键模块的热插拔：像许多 Advant I/O 终端单元一样，UBC717BE101 的分离式设计是实现热插拔（Hot Swap）的核心。这意味着当插在上面的 I/O 模块需要更换时，操作人员无需断开任何复杂的接线，就能快速完成模块的更换。这对于确保发电机或变电站的连续运行（Continuous Operation）至关重要。这种快速恢复能力（Rapid Recovery Capability）是 UBC717BE101 3BHE021887R0101 区别于传统接线方式的最大优势，极大提升了系统的可维护性（Maintainability）。

简化布线与维护流程：UBC717BE101 终端单元将所有的现场电源、接地和 I/O 信号汇集在一个标准化接口上。这不仅简化了控制柜内的**布线（Wiring）过程，也使得故障排除和维护变得更加直观。所有端子都清晰标识，避免了人为接线错误。其工业级的坚固设计（Rugged Design）**保证了即使在恶劣环境下，如变电站的高压和高噪音区域，也能长期稳定地工作，为整个 AC70 系统提供了稳定的物理基础。

The ABB UBC717BE101 3BHE021887R0101 serves as the specialized Terminal Unit for the Advant Controller 70 (AC70) I/O platform, primarily utilized in high-reliability Power Automation and Excitation Systems. Its core function is to ensure the physical and electrical stability for critical I/O or communication modules. A key design feature of the UBC717BE101 is its rigid structure and advanced connector technology, which secures a low-impedance, highly resilient connection to the system backplane, crucial for maintaining Signal Integrity and Real-Time Performance in high-EMI environments. Critically, the separation of the fixed field wiring from the active module on the UBC717BE101 ABB enables full Hot Swap Capability. This capability is fundamental to minimizing Mean Time To Repair (MTTR) and maximizing the Operational Availability of power generation and critical industrial assets, adhering to the most stringent industry standards for control continuity.

应用领域

UBC717BE101 ABB 的应用领域，全部集中在对电力质量和系统连续性有最高要求的关键工业场景。

首先是发电机励磁系统（Excitation System）：这是 UBC717BE101 的主战场。在调节发电机电压和无功功率的励磁控制柜中，AC70 系统是核心。UBC717BE101 用于承载负责总线通信、高速 I/O 或电源的模块，确保励磁控制器（例如 Unitrol 系列）能够快速、准确地响应电网变化，维持电网的稳定运行（Grid Stability）。

其次是变电站自动化（Substation Automation）：在大型变电站的保护和控制系统中，AC70 平台负责收集断路器状态、继电器保护信息等。UBC717BE101 ABB 的坚固性使其能够抵抗变电站的高压环境和电磁噪音，确保远程终端单元（RTU）或保护模块的稳定运行。

此外，在核电站和石化关键流程：这些需要安全完整性等级（SIL）的控制系统，要求任何 I/O 模块的维护都不能影响系统的安全运行。UBC717BE101 的热插拔设计，极大地简化了这些关键回路的维护流程，减少了维护过程中的人为干预风险（Human Error Risk）。

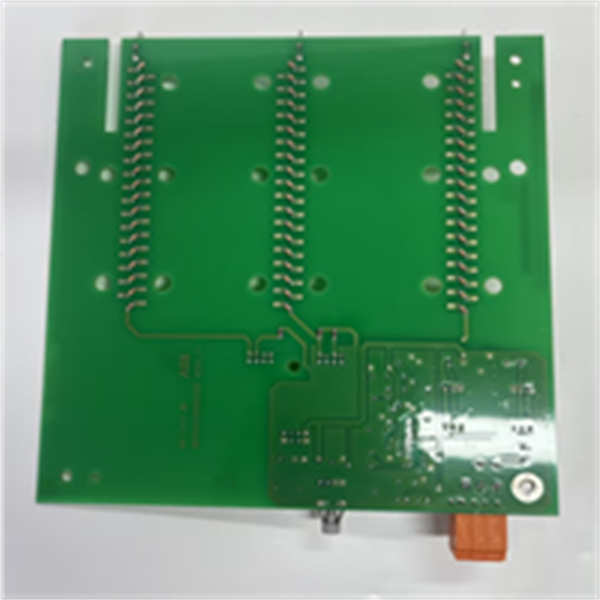

ABB UBC717BE101 3BHE021887R0101

相关产品

UBC717BE101 3BHE021887R0101 终端单元是 Advant AC70 I/O 系统的基座，它必须配合以下功能模块或组件使用：

DSPA170/171：AC70 系统中可能插接到 UBC717BE101 上的高精度 I/O 或通信模块。

TRSC001/TRSC002：AC70 系列的主 CPU 控制器，通过系统背板与 UBC717BE101 上的 I/O 模块通信。

UBC71x 系列：UBC717BE101 的同系列终端单元，用于承载不同类型的 AC70 I/O 或电源模块。

Unitrol 6000/1000 系列：ABB 励磁系统的控制器，AC70 模块是其 I/O 和通信的重要组成部分。

TK800V 系列：用于连接 UBC717BE101 等 I/O 终端单元和主控制器之间的系统总线电缆。

安装与维护

安装前准备：在安装 UBC717BE101 3BHE021887R0101 终端单元时，必须切断 I/O 机架和现场电源。应检查 UBC717BE101 与系统背板连接器的完整性，并确保其牢固地安装在 DIN 导轨或机架上。由于它可能承载电源或关键通信模块，电源线和接地线必须严格按照 ABB 的规范进行连接，确保**接触电阻（Contact Resistance）**最低。接线完成后，应再次检查所有螺丝端子是否紧固到位，这是保障 UBC717BE101 ABB 稳定运行的基础。

维护建议：UBC717BE101 是一个无源的终端底座，维护工作量很小。主要维护内容是保持接线端子的可靠性和环境的清洁干燥。建议定期检查所有端子的松紧度。得益于 UBC717BE101 ABB 的热插拔设计，当其上方的功能模块需要更换时，操作人员应在系统软件中确认模块状态，遵循**带电更换（Hot Replacement）的流程。
