ABB UAD155A0111 单元控制板 – ACS800系列核心备件

描述

ABB UAD155A0111 (或完整型号3BHE029110R0111) 单元控制板是ABB中高压变频器（如ACS 600、ACS 800系列）和部分高级工业控制系统（如Advant OCS）中的关键接口与控制单元。它承担着现场总线通信、I/O信号处理、控制算法执行以及与底层电力电子模块高速数据交换的核心任务。这块板卡是驱动系统平稳、高效运行的“神经中枢”，能确保精确的速度和转矩控制，尤其适用于电力、冶金、造纸等重工业应用。我们提供的UAD155A0111保证原装正品，能实现无缝替换和即插即用。工作电压：5 VDC (通过背板)；通信协议：支持Profibus/Modbus等 (取决于配套模块)；接口类型：光纤/电气接口。找UAD155A0111，就是找回您驱动系统的稳定性与高性能。

UAD155A0111 / 3BHE029110R0111 技术规格

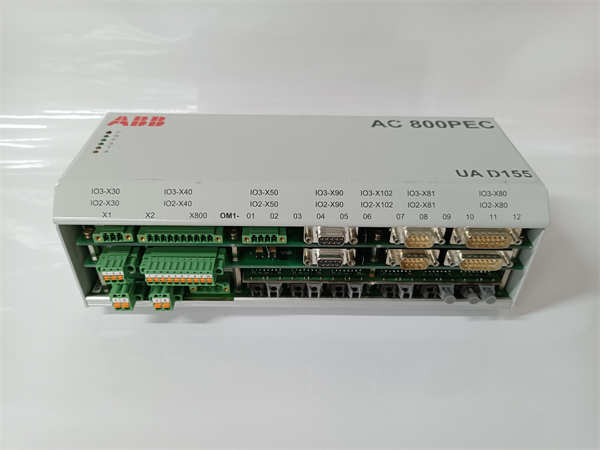

UAD155A0111 3BHE029110R0111 ABB

主要特点和优势

老哥，UAD155A0111 / 3BHE029110R0111 这块板子的**“武功”，主要就体现在它作为“中枢神经”的地位上。它不是简单的I/O卡，而是集高性能处理、高速通信和精确控制于一体的多功能单元**。

核心控制与集成能力： UAD155A0111是连接上位控制系统（如PLC或DCS）与底层电力电子硬件（如IGBT模块）的关键桥梁。它内部集成了强大的微处理器 (Microprocessor)，专门用于执行复杂的电机控制算法，例如直接转矩控制 (DTC – Direct Torque Control)。DTC是ABB驱动技术的看家本领，能实现极快的转矩响应和速度控制精度，而UAD155A0111就是执行这些算法的**“主刀手”。它确保了驱动系统不仅能动起来，还能动得快、动得准、动得稳**。

高速通信与接口： 对于高压变频器来说，速度就是一切。UAD155A0111通过专用的高速光纤通信 (High-Speed Fiber Optic Communication) 链路，实现控制信息与功率单元之间的毫秒级甚至微秒级交换。这种光纤隔离设计，彻底解决了强电磁干扰（EMI）环境下的数据传输可靠性问题，确保了驱动系统的抗干扰能力 (Noise Immunity)。同时，它提供了丰富的现场总线接口 (Fieldbus Interface)，便于接入工厂的过程控制系统 (PCS) 或监控与数据采集系统 (SCADA)。

可维护性和诊断性： ABB在设计UAD155A0111时充分考虑了工业现场的维护需求。它配备了清晰的状态发光二极管 (LED) 指示灯，能让现场工程师快速诊断工作状态或故障类型。作为核心控制板，它的故障代码 (Fault Code) 体系非常完善，通过故障代码可以迅速定位到变频器内部的具体问题，极大地缩短了平均修复时间 (MTTR – Mean Time To Repair)。我们在售的每一块UAD155A0111，都经过专业测试，确保安装后能立即恢复系统的高可用性 (High Availability)。

The UAD155A0111 / 3BHE029110R0111 Unit Control Board is a high-performance Embedded Controller essential for ABB’s high-power drive systems, including the venerable ACS 800 series. Its paramount advantage lies in its capacity for high-speed, deterministic execution of advanced motor control algorithms, notably ABB’s proprietary Direct Torque Control (DTC) technology. The board acts as the critical interface, translating commands from the upper-level process controller into precise gate control signals for the power semiconductors. A key feature is its utilization of Optical Communication Links to interface with the power unit. This fiber optic isolation is vital for maintaining Signal Integrity and exceptional Electromagnetic Compatibility (EMC) within the electrically noisy environment of a power converter. This robust design guarantees Reliable Data Exchange at extremely high speeds, which is non-negotiable for accurate speed and torque regulation. Furthermore, the UAD155A0111 supports a sophisticated Diagnostic System, providing detailed fault logging and status indication, enabling field technicians to rapidly identify and resolve operational issues, thereby significantly reducing unplanned downtime and maintaining the system’s overall Operational Excellence.

应用领域

UAD155A0111 / 3BHE029110R0111 作为ABB驱动系统的核心控制板，它的应用领域几乎涵盖了所有需要中高压变频调速的重工业和关键基础设施：

电力行业： 用于电厂中的大型锅炉给水泵、引风机、送风机的调速控制。这些设备的稳定运行对电厂效率和安全至关重要，UAD155A0111确保了精确的流体控制和高效节能。

冶金行业： 在钢铁厂的轧机、卷取机、高炉鼓风机等大型传动设备中。轧机的速度和转矩控制精度直接决定了钢材的质量和生产效率，UAD155A0111的高性能DTC控制是实现这一目标的关键。

矿山和水泥行业： 应用于大型球磨机、皮带运输机和提升机。这些设备启动冲击大、负载变化剧烈，UAD155A0111通过精确控制变频器，实现平稳启动和高效运行，延长机械设备寿命。

石油天然气： 用于大型压缩机和泵的驱动。在流程工业中，压缩机的可靠性要求极高，UAD155A0111提供的稳定控制和强大诊断功能，是保障连续生产的基石。

简而言之，只要您的现场有ABB ACS 600/800系列变频器在为关键设备提供高性能、高可靠性的驱动力，那么UAD155A0111 / 3BHE029110R0111就是您维保备件库中不可或缺的核心资产。

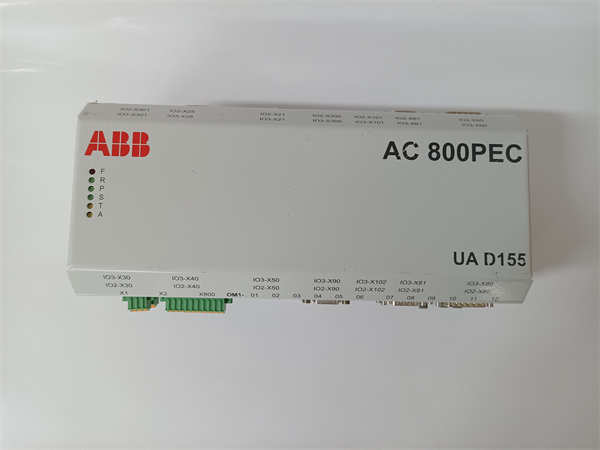

UAD155A0111 3BHE029110R0111 ABB

相关产品

UAD155A0111 / 3BHE029110R0111 作为控制板，它需要与ABB驱动系统的其他关键部件协同工作。下面是与它紧密关联的一些型号：

NDGR-02C / NDGR-03C：常见的ABB驱动系统光纤接口模块，它们与UAD155A0111的光纤接口相连，用于扩展光纤通信网络。

APBU-44C：ABB ACS系列变频器的Profibus DP通信模块。它通常安装在与UAD155A0111通信的控制单元上，实现上位机与驱动系统的连接。

RDCU-02C：驱动系统的整流控制单元，负责输入侧的控制，与UAD155A0111共同构成完整的驱动控制核心。

PCD 232：在Advant OCS系统中，这是另一款常见的处理器模块，如果UAD155A0111作为AC 800F的I/O适配器使用，则由PCD 232等主控模块进行管理。

3BHE029110R0201 (UAD155B0111)：这可能是UAD155A0111的升级或替代版本，在功能或接口上可能有细微调整，具体替换方案需要查阅ABB官方兼容性列表。

安装与维护

安装前准备:在对任何变频器控制板卡进行操作之前，必须执行严格的放电程序，这是ABB高压设备的强制性安全要求。虽然UAD155A0111只处理低压控制信号，但它安装在电力电子设备内部，误触高压母线的风险极高。确保主电源断开，并且通过万用表确认母线电压降至安全值。更换UAD155A0111 / 3BHE029110R0111时，注意防静电，并确保光纤接口的清洁，灰尘或指纹都可能导致光纤通信错误。新板卡插入插槽后，应锁紧固定螺丝，确保在震动环境下连接稳定可靠。

维护建议:对于UAD155A0111 / 3BHE029110R0111的长期维护，核心在于保持环境的清洁和温度稳定。变频器柜内常年有粉尘和热量堆积，这会加速电子元件的老化。建议定期使用无水酒精或专用清洗剂对板卡表面进行清洁，同时检查散热风扇的工作状态，确保UAD155A0111的运行温度不超限。
