ABB UAD154A 终端单元：AC400 高密度 I/O 模块底座，电力自动化核心备件！

描述

ABB UAD154A：这块是ABB Advant Controller 400 (AC400) 高密度 I/O 模块的终端单元/底座。作为 Advant I/O 系统的物理接口，它将现场接线固定在自身，使上方的功能模块可以热插拔，极大提高了系统的高可用性。产品类型：终端单元/I/O底座，兼容平台：AC400 I/O，安装方式：导轨/机架安装。它的作用是实现最高级别的可靠性和最短的停机时间。

UAD154A 产品概述

ABB 的 UAD154A 终端单元，在 Advant Controller 400（AC400）控制平台中扮演的角色，就是 I/O 系统的“定海神针”。它本身是个**无源（Passive）的接线底座，但其价值远超一块简单的接线板。在电力、冶金和化工等流程工业中，控制系统的连续运行时间（Uptime）**是衡量一切的黄金标准。ABB UAD154A 的设计，正是为了满足这种对高可用性（High Availability）的极致追求。

它通过巧妙的结构设计，实现了I/O 功能模块与现场接线的物理分离。所有的现场电缆（无论是 24 V 数字量，还是 4−20 mA 模拟量）都通过坚固的螺丝端子或弹簧端子，永久固定在 UAD154A 上。而真正执行信号采集和输出的电子模块，则通过前面的连接器插接到这个底座上。这种分离式结构，是实现**热插拔（Hot Swap）功能的物理基础。当 I/O 板卡因故障需要更换时，工程师无需断开几十根复杂的现场电缆，只需拔插模块即可，这大大降低了平均修复时间（MTTR）和引入人为错误的风险。可以说，UAD154A ABB 是 Advant I/O 系统模块化（Modularity）和可维护性（Maintainability）**哲学的完美体现。

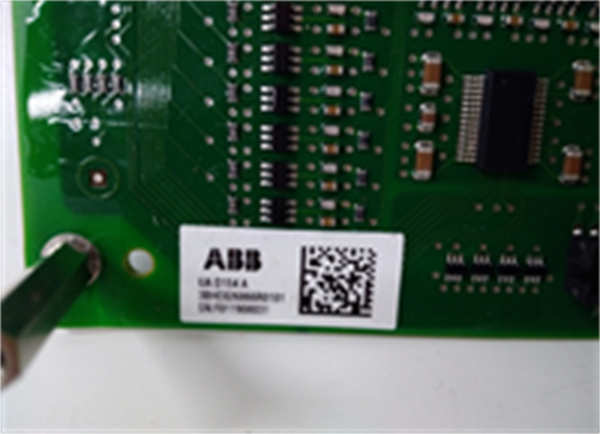

UAD154A ABB

UAD154A 技术规格

主要特点和优势

高可用性保障：得益于UAD154A 的分离式设计，它为 Advant I/O 系统提供了**在线维护（Online Maintenance）的能力。在整个控制系统运行期间，如果你发现一个 I/O 模块（例如 DSDI-154）需要更换，你可以直接在 UAD154A ABB 上操作，无需断电或进行复杂接线。这种极速更换的能力，是满足当代工业对高可用性（High Availability）**要求的关键。想象一下，几分钟就能让一个故障 I/O 点恢复正常，而不是几个小时的停机排查，这个价值是无法用金钱衡量的。

坚固的工业级设计：UAD154A 终端单元是为发电厂、冶金车间等环境严苛的场所量身定做的。它具有极强的抗震动（Vibration Resistance）和抗冲击（Shock Resistance）能力。其高品质的螺丝端子确保了现场电缆连接的可靠性（Reliability），即使在设备长期运行中，也不会出现因接触不良导致的信号跳变或丢失。这种**鲁棒性（Robustness）是保证控制系统进行精准闭环控制（Closed-Loop Control）**的物理基础。

信号完整性优化：作为高密度 I/O 模块的载体，UAD154A 的内部布线和连接器设计都经过优化，旨在最大限度地减少电磁干扰（EMI）和串扰（Crosstalk）。特别是在处理低电平的模拟量信号时，终端单元的信号完整性（Signal Integrity）至关重要。UAD154A ABB 提供了坚固的连接点和清晰的接线布局，帮助工程师正确地进行屏蔽接地（Shield Grounding），从而确保采集到 I/O 模块的数据是纯净、准确的。它支持的模块通常是高通道数（High Channel Count）的，通过UAD154A 的高密度布线，使得在一个槽位内集成大量的 I/O 点成为可能，提高了配电柜的空间利用率（Space Utilization）。

The ABB UAD154A Terminal Unit is a critical passive component architected for the Advant Controller 400 (AC400) I/O system, particularly in high-reliability applications such as Power Automation. Its core technical function is to facilitate the Hot Swap capability for high-density I/O modules, including Digital Input/Output and Analog modules. By providing a fixed, robust terminal block for all field conductors, the UAD154A ensures that the sophisticated electronic I/O module can be replaced without disconnecting any wiring, thereby minimizing Mean Time To Repair (MTTR) and maximizing system Availability. Engineered for industrial extremes, the UAD154A ABB features exceptional resistance to vibration and physical shock, guaranteeing the long-term integrity of the electrical connections and the stability of the module-to-backplane interface. This reliability is paramount for ensuring high Signal Integrity and operational continuity in mission-critical, closed-loop control environments globally.

应用领域

UAD154A ABB 的应用领域，全部聚焦于对自动化系统的连续运行和高可靠性有最高要求的工业场景。

首先是电力和能源行业：在火力发电厂、大型变电站和核电站中，AC400 系统是核心控制平台。UAD154A 被用于连接大量的**开关量（Digital）和模拟量（Analog）**信号，例如断路器状态、保护继电器输出、以及各种温度和压力变送器信号。UAD154A ABB 的热插拔特性，保障了发电机组在不间断运行状态下，I/O 模块也能得到及时维护。

其次是冶金和采矿业：在连续铸造、轧钢和矿石处理等重载、高温环境中，控制设备的挑战巨大。UAD154A 终端单元的坚固设计和高密度接线能力，使其能够抵抗现场的极端环境，保障了**高炉（Blast Furnace）和轧机（Rolling Mill）**等关键设备的连续自动化控制，确保了大量传感器数据的可靠采集。

此外，在轨道交通和基础设施：如隧道监控、铁路信号和大型水处理厂，这些系统要求极高的安全完整性和低维护时间。UAD154A 通过其模块化设计，简化了现场布线，并确保在故障发生时，I/O 通道能以最快的速度恢复功能，从而提升了整个基础设施的安全可用性（Safety Availability）。

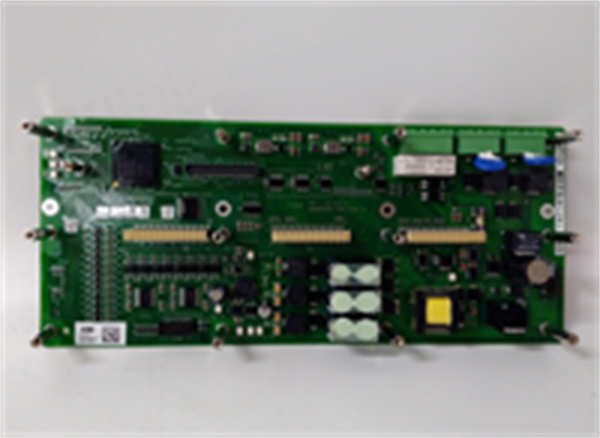

UAD154A ABB

相关产品

UAD154A ABB 终端单元是 Advant AC400 I/O 系统的核心载体，它必须配合以下功能模块或组件使用：

DSDI-154：Advant I/O 系列中的高密度 24 V 数字量输入模块，通常直接插接到 UAD154A 上。

DSDO-154：Advant I/O 系列中的高密度数字量输出模块，与 UAD154A 终端单元配合使用。

DSDP-154：Advant I/O 系列中的高密度模拟量模块（如输入或输出），可能也使用 UAD154A 或其衍生底座。

UAD142A：Advant I/O 系列中其他类型的终端单元，通常用于承载不同通道数或不同电气规范的 I/O 模块。

AC450：Advant Controller 400 系列的高性能 CPU 控制器，通过系统背板总线与 UAD154A 上的 I/O 模块通信。

安装与维护

安装前准备：在安装 UAD154A ABB 终端单元时，必须切断 I/O 机架和现场电源。应确保 UAD154A 干净无尘，并检查其与系统背板连接器的完整性。由于它承载高密度 I/O 信号，现场电缆必须按照系统图纸正确标识，并使用正确的线规。在接线时，强烈建议使用扭力扳手确保螺丝端子被均匀、适度地紧固，这能最大限度地减少因连接不良导致的信号故障。对于任何模拟量或高速数字量信号，必须确保电缆屏蔽层通过 UAD154A 或机架得到可靠接地。

维护建议：UAD154A 作为无源模块，本身的故障率极低，因此维护重点在于其连接的可靠性。建议定期检查所有端子的紧固状态和清洁度。得益于 UAD154A ABB 的热插拔特性，功能模块的更换变得非常便捷。
