ABB UAD154A | 支持电压/电流/RTD输入 | 过程自动化系统可靠性保障

描述

关键技术规格

• 产品型号: UAD154A
• 制造商: ABB
• 内部料号: 3BHE026866R0101
• 所属系统: ABB AC 800M / System 800xA
• 模块类型: 通用模拟量输入（AI）模块
• 输入通道数: 8 路独立通道
• 支持信号类型（每通道软件可配）:
  • 电流：4–20 mA（有源/无源）
  • 电压：0–10 V, ±10 V
  • 电阻：Pt100 (2/3/4 线制), Ni100
• 测量精度: ±0.1% of full scale（含冷端补偿，如适用）
• 分辨率: 16 位（65,536 步）
• 电气隔离: 通道对地及通道间 ≥500 Vrms（加强型光电隔离）
• 诊断功能: 每通道支持开路检测（Open Circuit）、超量程报警
• 工作温度: -25°C 至 +70°C
• 安装方式: 插入式安装于 AC 800M 标准 I/O 机架（需 SA811 电源适配器）

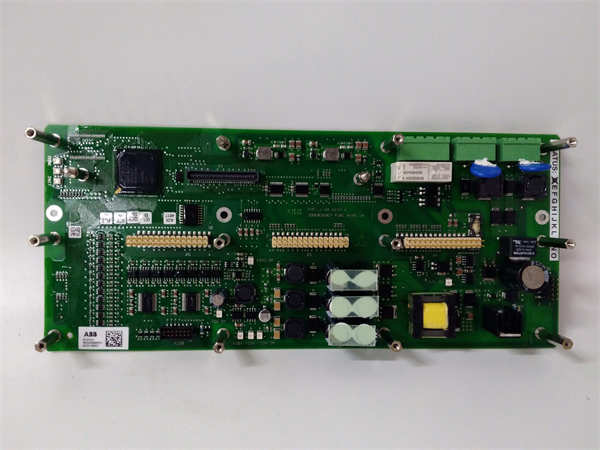

UAD154A 3BHE026866R0101

功能定位与应用场景分析

UAD154A 是 ABB 为 AC 800M 平台设计的高通用性模拟量输入模块，主要用于解决过程工业中对多类型、高可靠性过程信号采集的需求。其每通道独立隔离与灵活配置能力，使其能够同时接入温度（RTD）、压力变送器（4–20 mA）和位置反馈（0–10 V）等异构信号，而无需额外信号调理器。在强电磁干扰或接地复杂的现场环境中，通道级隔离有效抑制共模噪声，确保数据真实反映工艺状态，是锅炉控制、反应器监测、公用工程等关键回路的核心采集单元。

典型应用场景包括：

• 场景一：用于联合循环电厂余热锅炉系统，UAD154A 同时采集过热器出口温度（Pt100）、给水流量（4–20 mA）和烟气挡板位置（0–10 V），为燃烧优化提供多维输入。
• 场景二：在化工厂聚合反应釜控制中，该模块接入 8 路 Pt100 温度传感器，实现床层多点温度监控，支持先进过程控制（APC）算法执行。
• 场景三：用于 2015–2022 年间投运的 System 800xA 系统扩容或备件替换，UAD154A（3BHE026866R0101）是当前标准供货型号，可直接替换早期 UAD154 Rev A/B，Control Builder M 组态无需修改。

质量标准与测试流程

我们深知，一个 AI 模块的信号漂移或通道串扰可能导致控制回路振荡甚至工艺失控。因此，每一块 UAD154A 均经过严格的精度与隔离性能验证：

• 外观与清洁：所有模块均进行专业清洁，检查端子无氧化、PCB 无受潮痕迹、隔离光耦无老化迹象。
• 上机实测：模块被安装到真实 AC 800M 测试平台（含 PM866A CPU 和 SA811 电源），使用 Fluke 754 过程校准器对每通道分别注入 4–20 mA、0–10 V 和 Pt100 信号，覆盖全量程，验证读数偏差 ≤±0.15%。
• 功能诊断：我们强制断开单路输入，确认 UAD154A 的“Open Circuit”诊断准确上报至 Control Builder M；同时施加 1 kV 共模电压，验证通道间无串扰（串扰 <0.01%）。
• 质保承诺：仅通过全部测试的 UAD154A 方可出库，并提供 12 个月功能性故障质保，涵盖通道漂移、RTD 接线误判、诊断失效等问题。

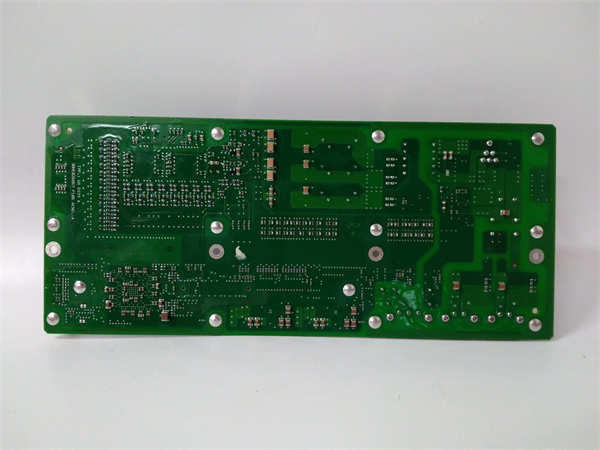

UAD154A 3BHE026866R0101

兼容性与升级路径

为确保 UAD154A 在您的系统中正确运行，请务必核对以下关键信息：

• 硬件/固件：PM866 CPU 固件版本建议 ≥ V3.2；Control Builder M 版本需 ≥ 5.1 以支持完整的 RTD 接线方式（2/3/4 线制）配置。
• 配套组件：必须使用 ABB 原厂端子块（如 TB830A 或 TB831A），其内部跳线与模块供电设计匹配；第三方端子可能导致无源 4–20 mA 信号无法正常工作。
• 替代关系：UAD154A（3BHE026866R0101）是 UAD154 系列的标准型号（Rev C），与早期 Rev A/B 引脚和协议完全兼容。若仅需 4 通道，可考虑成本更低的 UAD152A。
