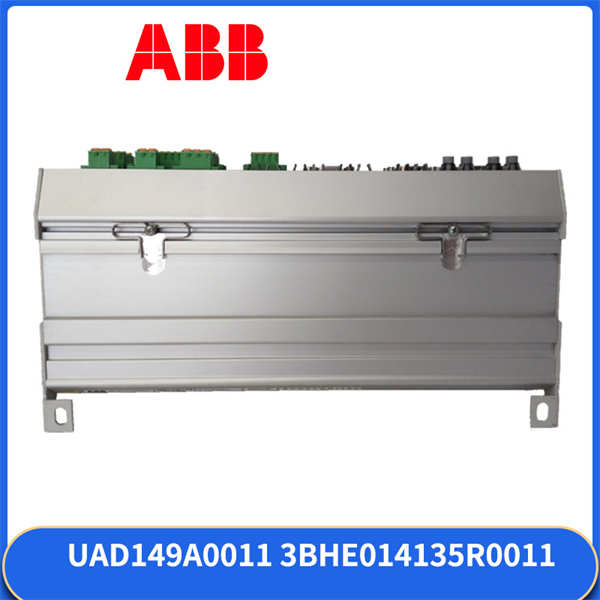

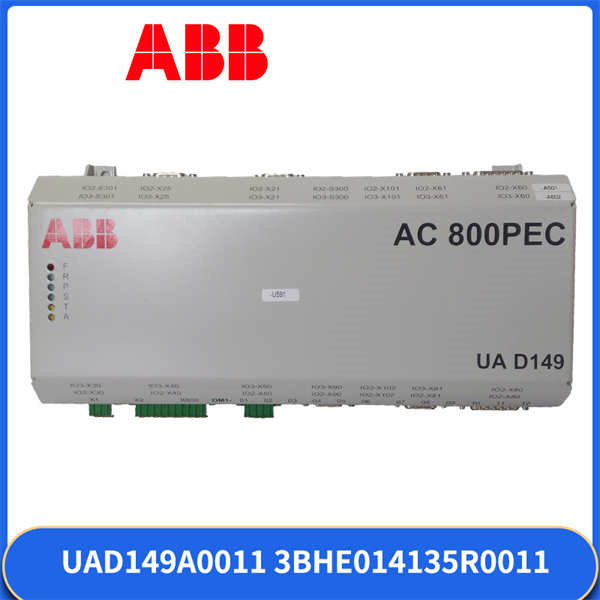

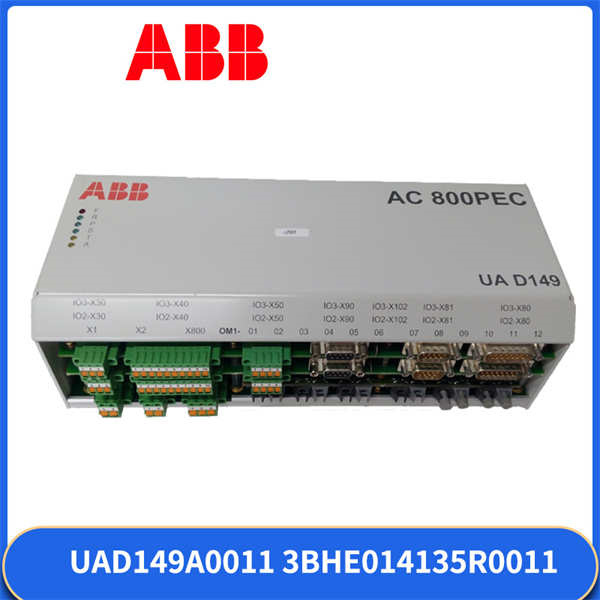

ABB UAD149A0011 (3BHE014135R0011) – AC 800PEC 组合式I/O模块，精准控制，动力澎湃！

描述

ABB UAD149A0011 (3BHE014135R0011) 是一款专为 ABB AC 800PEC 控制系统设计的高性能组合式I/O模块。它集成了模拟量和数字量输入/输出功能，具备高精度、高分辨率和快速扫描速度，特别适用于对控制精度和响应速度要求极高的应用，如发电机励磁控制系统以及各种工业过程控制和电力电子应用。这款模块能够同时处理高速过程和低速过程，并支持多种通信协议。原厂正品，库存充足，今天下单，明天就能装上，没毛病！

UAD149A0011 (3BHE014135R0011) 产品概述

在当今高度自动化的工业生产中，特别是涉及到电力生成、大功率驱动和复杂过程控制的领域，对控制系统的性能要求已达到前所未有的高度。系统不仅要处理海量的现场数据，更要以毫秒级的速度进行精确计算和响应。今天我们要深入探讨的，就是ABB在这一领域的一款“明星”产品——ABB UAD149A0011，其产品代码为3BHE014135R0011。

ABB UAD149A0011 (3BHE014135R0011) 是一款专为 ABB AC 800PEC 控制系统量身打造的高性能组合式I/O模块（Combined I/O Module）。这里的“PEC”代表“Power Electronic Control”，直译过来就是“电力电子控制”。顾名思义，这款模块的核心能力在于它能够高度集成电力电子和过程控制功能，是实现高精度、快速响应控制的核心组件。

它之所以被称为“组合式I/O”，是因为它巧妙地将模拟量（Analog）和数字量（Digital）的输入/输出功能集成在一个模块中。这就像一个多面手，既能处理来自各种传感器（如温度、压力、流量）的连续模拟信号，也能处理开关、按钮、限位等设备的离散数字信号。这种集成设计不仅节省了控制柜的空间，简化了系统布线，更重要的是，它能够以极高的精度和分辨率进行信号处理，确保数据的准确性，并且拥有极快的扫描速度，能够迅速捕获和响应现场的变化。

在自动化系统中的定位，UAD149A0011是连接AC 800PEC控制器与现场设备的关键“神经末梢”。它能够将现场的实时数据高效地传输给控制器进行处理，同时将控制器的指令精确地转换为驱动现场执行器（如阀门、电机驱动器、开关等）的信号。这对于那些需要毫秒级甚至微秒级响应的应用（例如发电机励磁系统、大型变频器、高速机械控制等）至关重要。模块还内置了诊断功能，能够实时监控自身的运行状态和I/O信号的健康状况，大大方便了故障排查和维护。

简而言之，**ABB UAD149A0011 (3BHE014135R0011)**是ABB AC 800PEC系统在高精度、高动态性能控制场景下的核心力量，无论是高速的电力电子控制，还是传统的低速过程控制任务，它都能“游刃有余”，确保您的工业流程高效、稳定、精准运行。

UAD149A0011 (3BHE014135R0011) 技术规格

产品型号 | UAD149A0011 (也常写作 UAD149A00-0-11)

ABB部件号 | 3BHE014135R0011

制造商 | ABB

产品类型 | 组合式I/O模块 (Combi I/O Module) / 控制器模块

兼容系统 | ABB AC 800PEC 控制系统

核心功能 | 集成模拟量和数字量I/O；高精度、高分辨率信号处理；快速扫描和数据采集；内置诊断功能；适用于高速电力电子和低速过程控制

电源供电 | 24 V DC (典型值，可能为系统背板供电)

功耗 | 最大 15 W (典型值)

输出电流 | 每通道 0.5 A (典型值)

处理速度 | 1 µs (微秒) 用于高速任务 (典型值)

循环时间 (Cycle Time) | 最低 100 µs (微秒)

内存容量 | 64 MB RAM (典型值)

I/O 通道数 | 32 路数字输入 (Digital Inputs)16 路数字输出 (Digital Outputs)

以太网速度 | 100 Mbps

总线接口延迟 | 10 ms (PEC Bus, 典型值)

安装方式 | 标准 DIN 导轨安装，模块化设计

工作温度范围 | -25°C 至 +70°C

存储温度范围 | -40°C 至 +85°C

相对湿度 | 5% 至 95% (无冷凝)

主要特点和优势

ABB UAD149A0011 (3BHE014135R0011) 作为ABB AC 800PEC控制系统中的核心I/O模块，其设计宗旨就是为了满足工业领域对高性能、高精度、高速度控制的严苛要求。它拥有以下几个显著的特点和优势：

卓越的高性能与快速响应： UAD149A0011最突出的就是其卓越的性能（Exceptional Performance）。它具备微秒级的处理速度和极短的循环时间（100µs），这意味着它能够以闪电般的速度采集和处理数据，并迅速响应控制指令。这种高速能力对于电力电子应用（如变频器、直流电机驱动）和发电机励磁系统至关重要，能够确保输出电压和无功功率的快速稳定（Rapid Stabilization），最大限度地减少系统波动和瞬态影响。

灵活的组合式I/O功能： 这款模块的“Combi I/O”设计是一个重要优势。它将数字量输入/输出（DI/DO）和模拟量输入/输出（AI/AO）功能集成在单个模块中。这种集成性（Integration）不仅大大节省了控制柜的物理空间，简化了布线，还降低了系统复杂性和维护成本。它能同时满足不同类型现场信号的连接需求，提供了极高的灵活性和通用性（High Flexibility and Versatility），可以适应各种复杂的工业自动化任务。

高精度与高分辨率的数据处理： 在过程控制中，数据的准确性是基础。UAD149A0011确保了高精度（High Precision）和高分辨率（High Resolution）的信号处理能力，这意味着无论是微小的模拟量变化还是快速的数字量状态切换，它都能准确无误地捕获并传输。这对于需要精细控制的工艺（如精确位置控制、温度/压力调节）至关重要，直接影响着产品质量和能源效率。

强大的通信能力与系统集成： UAD149A0011支持多种工业通信协议，包括常见的Modbus TCP（通过以太网）以及专用的PEC总线。这使得它能够无缝地与ABB AC 800PEC控制器和其他控制设备进行数据交换，实现高效的网络化控制（Efficient Networked Control）。其**内置的诊断功能（Built-in Diagnostics）**也大大方便了故障排查和系统维护，通过实时监控模块和I/O信号状态，工程师可以快速定位问题，缩短停机时间。

坚固耐用的工业级设计： 考虑到工业现场的严苛环境，UAD149A0011采用了坚固的工业级设计（Rugged Industrial Design）。它能够在较宽的温度范围内（例如-25°C至+70°C）稳定运行，并具备电气隔离和过压保护功能，确保在恶劣环境下也能提供高可靠性（High Reliability）和长期的运行稳定性（Long-term Operational Stability）。其紧凑的尺寸也便于集成到各种控制系统中。

In summary, the ABB UAD149A0011 (3BHE014135R0011) excels in industrial automation due to its exceptional performance and rapid response, processing data in microseconds to ensure swift and precise control, especially vital for power electronics and generator excitation systems. Its flexible combined I/O functionality integrates digital and analog capabilities into a single module, saving space, simplifying wiring, and offering high versatility. The module’s high precision and resolution guarantee accurate signal processing, crucial for critical processes. With robust communication capabilities via Modbus TCP and the dedicated PEC bus, it enables efficient networked control. Finally, its rugged industrial design ensures high reliability and long-term stability across a wide operating temperature range, making it a cornerstone for demanding industrial applications.

应用领域

ABB UAD149A0011 (3BHE014135R0011) 作为AC 800PEC控制系统的高性能组合式I/O模块，其核心优势在于能够同时满足高速电力电子控制和通用过程控制的需求。这使得它在以下对控制性能和可靠性要求极高的行业中，发挥着至关重要的作用：



电力生产与传输：



发电机励磁系统 (Generator Excitation Systems)：这是UAD149A0011最典型的应用之一。它用于精确控制发电机的励磁电流，从而稳定输出电压、调节无功功率，确保发电机组在各种工况下的稳定运行和电网的功率平衡。无论是火力发电、水力发电、还是核电站，该模块都是实现高精度励磁控制的关键。



大型电力变频器和直流驱动 (Large Power Converters and DC Drives)：在需要控制大功率电机（如轧机、矿山提升机、大型风机）的工业应用中，UAD149A0011作为AC 800PEC系统的一部分，能够提供高速、精确的控制信号，实现变频器和直流驱动的稳定、高效运行。



高压直流输电 (HVDC) 和柔性交流输电 (FACTS) 系统：在电力传输领域，HVDC和FACTS等先进技术需要极快的响应速度和精确的控制来稳定电网。UAD149A0011的高速处理能力使其成为这些复杂电力电子系统的重要组件。



冶金行业：



轧机控制 (Rolling Mill Control)：在钢铁行业，轧机对辊缝、张力、速度的控制要求极高，通常涉及大功率电机和液压系统。UAD149A0011能够提供所需的快速、高精度I/O，确保产品质量和生产效率。



石油石化和化工：



虽然AC 800PEC更偏重电力电子，但其过程控制能力也使其适用于对速度和精度有较高要求的部分流程工业，例如反应器控制、泵站管理、压缩机控制等。



轨道交通和牵引系统：



在电力机车或城市轨道交通的牵引变流器、能量管理系统中，需要对电机和电力电子设备进行精确、快速的控制。UAD149A0011可以支持这些应用。



其他高动态性能控制：



任何需要同时处理快速变化的模拟量和数字量信号，并要求控制器具备高处理速度和高精度I/O能力的工业自动化应用，UAD149A0011都能发挥其优势。

相关产品

ABB UAD149A0011 (3BHE014135R0011) 作为ABB AC 800PEC控制系统的核心I/O模块，它通常与该系列的其他组件协同工作，形成一个完整的控制解决方案。以下是一些与UAD149A0011密切相关的产品和系统：



ABB AC 800PEC 控制器模块：UAD149A0011是AC 800PEC系统的一部分，因此它会与AC 800PEC的中央处理器（CPU）模块进行通信和数据交换。AC 800PEC本身就是一种高性能的控制器，用于满足电力电子和复杂过程控制的需求。



ABB AC 800PEC I/O 模块：虽然UAD149A0011本身是组合式I/O，但AC 800PEC系统可能还会有其他专用的I/O模块，例如更高通道数的数字量或模拟量模块，或针对特定测量（如电流、电压）的接口模块。



PECView 调试与服务工具：这是一个基于PC的软件工具，用于对AC 800PEC系统进行调试、监控和维护，包括对UAD149A0011模块的参数配置、状态查看和故障诊断。



Control Builder M 编程工具：ABB的Control Builder M是用于AC 800PEC控制器编程的工具，工程师会用它来编写控制逻辑和配置系统，包括定义UAD149A0011的I/O点和功能。



MATLAB®/Simulink® with Real-Time Workshop® 集成：AC 800PEC系统支持与MATLAB/Simulink的集成，这意味着工程师可以在Simulink环境中设计和仿真控制算法，然后通过Real-Time Workshop将其部署到AC 800PEC控制器上，而UAD149A0011就是这些算法与现场交互的桥梁。



ABB S800 I/O 模块：在一些应用中，AC 800PEC系统可能还会集成标准的ABB S800 I/O模块来处理一些低速或通用I/O信号，以实现更全面的过程覆盖。



安装与维护

安装前准备：各位工业现场的专家们，在您准备安装这块高性能的ABB UAD149A0011 (3BHE014135R0011) 组合式I/O模块之前，请务必将安全放在首位，一丝不苟地执行安全规程！首先，您必须彻底切断所有给AC 800PEC控制系统，特别是给该模块所在机架供电的电源。严格按照您工厂的锁定/挂牌（LOTO）程序进行操作，确保系统完全处于零能量状态，没有触电的风险。等到您亲手确认系统安全无误后，再小心翼翼地从防静电包装中取出ABB UAD149A0011模块，仔细检查它在运输过程中有没有受到任何物理损伤，型号和版本号是否与您的系统兼容。

UAD149A0011模块是设计用于DIN导轨安装的。您需要将其牢固地安装在控制柜内的标准DIN导轨上，并确保它与AC 800PEC系统的其他模块（如CPU模块）之间的连接正确无误。由于其组合式I/O特性，它将同时处理模拟量和数字量信号。在接线时，请您严格依据ABB提供的产品手册和详细接线图，将现场的传感器、执行器等设备的信号线（包括模拟输入、模拟输出、数字输入、数字输出）精准无误地连接到UAD149A0011对应的端子上。特别要注意信号线的屏蔽和接地，因为在电力电子和高精度控制领域，良好的接地和屏蔽是保证信号完整性和系统抗干扰能力的关键。确保所有接线都牢固可靠，没有松动，并且接地良好。在完成所有接线后，通电前务必进行一次全面的电气检查，以防任何疏漏。

维护建议：ABB UAD149A0011模块以其高性能和高可靠性著称，但为了确保其长期稳定、高效地运行，日常的维护和检查是不可或缺的：



环境清洁与温度控制：您需要确保安装UAD149A0011的控制柜内部环境是干净、干燥、通风良好的，并且将温度控制在模块技术规格允许的范围内（例如-25°C至+70°C）。灰尘堆积和过高温度是电子元件的大敌，它们会加速老化，甚至导致故障。定期用工业吸尘器清理柜内灰尘，但切记不要使用湿布。



连接状态检查：定期（比如每季度或每半年）检查UAD149A0011模块上的所有电气连接点。这包括模块与系统背板的连接、现场信号线与模块端子的连接，以及所有接地线。检查是否有松动、腐蚀或线缆绝缘破损的情况。这些看似微小的细节，都可能导致信号异常，影响控制精度。



指示灯状态监控：UAD149A0011模块通常会配备LED指示灯，它们是模块运行状态的“晴雨表”。平时多留意这些指示灯的颜色和闪烁模式。一旦发现有异常（比如红色告警灯亮起），那说明模块可能出现了故障或系统存在问题，您需要立即查阅手册，根据指示灯的含义进行初步判断和排查。



利用系统诊断工具：UAD149A0011内置了强大的诊断功能，并且AC 800PEC系统通常会配备PECView等专业的PC端调试和诊断工具。您应该定期利用这些工具，查看UAD149A0011的实时运行日志、故障历史和详细诊断信息。这些数据是进行预测性维护和快速故障定位的关键。



定期备份配置参数：为了防止意外情况导致模块更换，务必定期备份UAD149A0011在AC 800PEC系统中的所有配置参数和控制逻辑。这能确保在模块需要更换时，能够快速恢复系统运行，最大限度地减少停机时间。
