ABB UAD149A0011 3BHE014135R0011：AC400 高密度 I/O 终端单元，电力系统核心备件！

描述

ABB UAD149A0011 3BHE014135R0011：这块是ABB Advant Controller 400 (AC400) 高密度 I/O 模块的终端单元/底座。作为 Advant I/O 系统的物理接口，它将现场接线固定在自身，使上方的功能模块（如高密度 DI/DO/AI/AO 模块）可以热插拔。订货号：3BHE014135R0011，兼容平台：AC400 I/O，核心功能：实现模块化布线和在线维护。它的作用是实现最高级别的可靠性和最短的停机时间。

UAD149A0011 3BHE014135R0011 产品概述

ABB 的 UAD149A0011 终端单元，编号为 3BHE014135R0011，是 Advant Controller 400 系统实现分布式和高密度 I/O 的基石。它不是一个功能性的电子模块，而是一个无源的（Passive）接线底座，为插在它上方的高密度 I/O 模块提供了必要的物理、电源和总线连接。

在电力和重工业控制中，I/O 模块的更换频率和难度是维护的巨大挑战。UAD149A0011 ABB 的设计理念彻底解决了这一问题：

接线固定化：所有的现场电缆（无论是数字量还是模拟量）都通过 UAD149A0011 上的螺丝端子永久固定。

模块化分离：I/O 功能模块（如 DSDP 系列）通过前面的连接器插接到这个底座上。

这种分离设计是实现热插拔（Hot Swap）的关键。当功能模块出现故障时，操作人员可以无需断电、无需拆线，快速更换模块，这极大地降低了平均修复时间（MTTR），保障了电厂、冶金等关键流程的连续生产。

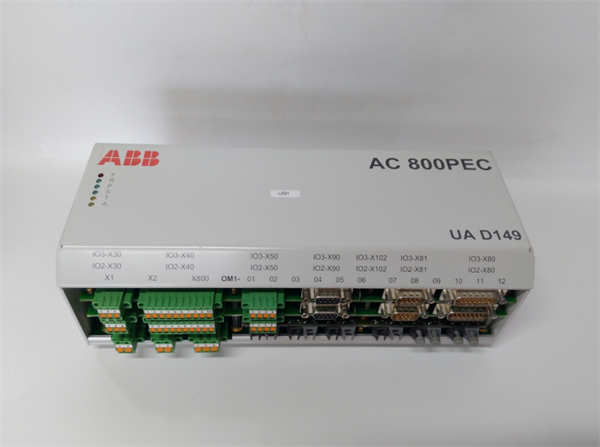

ABB UAD149A0011 3BHE014135R0011

UAD149A0011 ABB 技术规格

主要特点和优势

极致的维护便捷性与高可用性：对于关键基础设施而言，UAD149A0011 带来的热插拔能力是无法替代的价值。它将维护工作简化为**“拔插”操作，消除了在故障紧急情况下重新接线可能导致的人为错误和长时间停机**。在需要进行定期校准或预防性维护时，这一特性同样至关重要，极大地提高了维护效率。

高密度 I/O 承载能力：作为高密度模块的终端单元，UAD149A0011 结构紧凑，在一个 I/O 槽位内可支持大量的 I/O 点。其优化的设计确保了即使在如此高密度的布线环境下，现场信号也能通过坚固的连接器可靠地传输到 I/O 模块。其高品质的端子保证了信号的低接触电阻，对于敏感的模拟量信号和高速数字量信号的信号完整性（Signal Integrity）提供了物理保障。

工业级的坚固与可靠性：3BHE014135R0011 终端单元适用于电力控制这类环境恶劣的场合。它具有优秀的抗震和抗冲击设计，保证了功能模块和系统背板总线之间的连接在长期运行中不会松动。这种鲁棒性（Robustness）是ABB Advant 系统能够在全球严苛工业环境中服役数十年的基础。

The ABB UAD149A0011 3BHE014135R0011 is the specialized Terminal Unit for high-density I/O modules within the Advant Controller 400 (AC400) platform. Functionally, it acts as a passive junction that isolates the fixed field wiring from the active electronic module. Its primary technical advantage is its design for Hot Swap Capability: field conductors remain securely attached to the UAD149A0011 while the high-density I/O module (Digital or Analog) can be replaced during operation, thereby ensuring maximum System Uptime and minimizing MTTR in critical applications like power generation and heavy industry. The robust construction further guarantees reliable electrical contact and signal integrity against industrial vibration and noise.

应用领域

UAD149A0011 ABB 的应用领域，全部集中在对控制系统运行连续性和高可靠性有最高要求的工业领域。

电力和能源行业：在火力发电厂、大型变电站和 HVDC 换流站的发电机控制、单元机控制和高压开关设备监控系统中，UAD149A0011 是连接大量保护和监测信号的关键接口。

冶金和矿业：在连续铸造、轧钢和矿石处理等重载、高热环境中，AC400 系统依赖 UAD149A0011 的坚固性，来保证温度、压力和位置等关键 I/O 信号的持续稳定采集。

石化和化工行业：在炼油厂和化工装置的**紧急停车系统（ESD）和基本过程控制（BPCS）**中，高可靠性 I/O 接入是安全保障的基础，UAD149A0011 确保了 I/O 模块的在线维护不会影响系统的整体运行。

相关产品

UAD149A0011 3BHE014135R0011 终端单元需要配合以下 ABB Advant Controller 400 I/O 模块配套使用：

DSDI149 或 DSDO149：AC400 系统中的高密度数字量输入/输出模块，通常直接插接到 UAD149A0011 上。

DSDP14x 系列：Advant I/O 系统中的模拟量模块，某些高密度型号可能也使用 UAD149A0011。

UAA140/UAD142：Advant I/O 系列中其他类型的终端单元，用于承载电源或不同密度的 I/O 模块。

AC450/AC410：与 AC400 兼容的 Advant 控制器，共同构建控制系统架构。

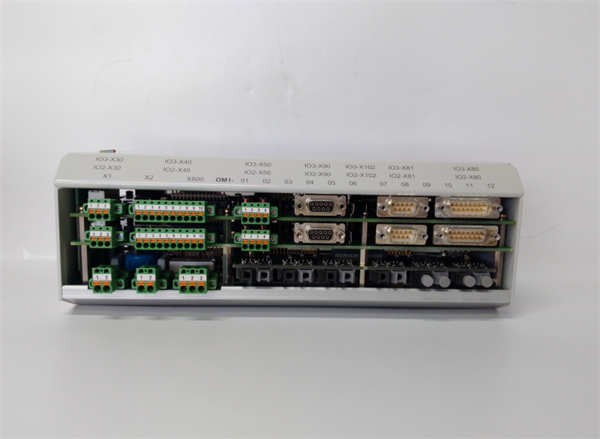

ABB UAD149A0011 3BHE014135R0011

安装与维护

安装要点：

断电检查： 必须在 I/O 机架电源断开的情况下进行安装和现场接线。

信号完整性： 由于是高密度 I/O，必须使用正确的线规和屏蔽线（Shielded Cable），并确保屏蔽层在 UAD149A0011 或机架上得到可靠接地，以防止噪声干扰。

紧固力矩： 现场接线时，需使用扭力扳手，按照 ABB 规范对螺丝端子施加正确的紧固力矩，避免接线松动或端子损坏。

维护优势：

在线更换： 得益于 UAD149A0011 的热插拔设计，维护人员可以快速更换 I/O 模块，这是其最大的优势，也是选择这块终端单元的原因。

定期检查： 作为无源模块，主要维护工作是定期检查所有端子的松紧度和清洁度。
