ABB TVOC-2-240 – 宽电压 110-250VDC 兼容，通用性强！

描述

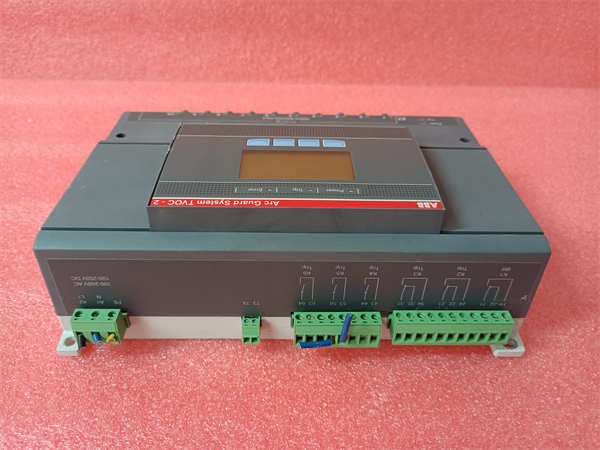

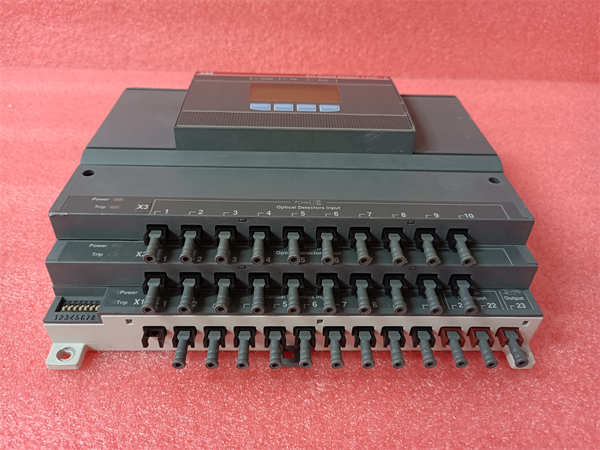

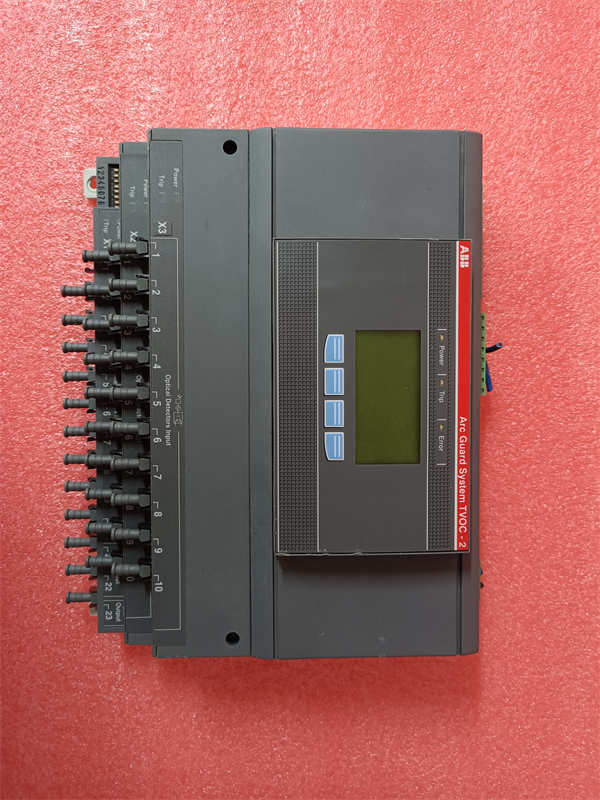

ABB TVOC-2-240  1SFA664001R1001  是一款用于断路器脱扣回路的故障监测继电器。在电力系统中，断路器的脱扣线圈（跳闸线圈）是执行保护动作的唯一通道，其回路的完好性至关重要。TVOC-2-240 采用双通道设计，能够实时在线监测断路器的分闸（跳闸）回路和合闸回路的连续性，包括线圈本身、辅助触点和接线。一旦监测到回路出现断线、开路或线圈电阻异常，它会立即输出报警信号，提前提示运行人员进行维护，确保在需要执行保护动作时，断路器能够可靠地分闸。核心功能：脱扣回路断线监测；通道数：2 (分闸/合闸)；电源/监测电压：110-250 VDC。

TVOC-2-240 技术规格

TVOC-2-240 1SFA664001R1001 ABB

TVOC-2-240 产品概述

ABB TVOC-2-240 继电器在电力保护领域具有不可替代的战略地位。它的基本定义是：一个用于提高继电保护系统可靠性的二次回路监测装置。

在电力系统事故中，保护继电器发出了跳闸指令，但断路器却因跳闸线圈回路故障（如断线、触点接触不良）未能及时分闸，这是导致故障扩大、设备损毁甚至大面积停电的关键原因之一。TVOC-2-240 的核心价值就在于提前预防这种灾难性故障。

它通过一个高阻抗、微弱电流的监测回路，持续检测分合闸线圈回路的电阻连续性。这个监测电流非常小，远低于线圈的动作电流，因此在监测过程中，绝不会导致断路器误跳闸或误合闸。

TVOC-2-240 的双通道设计允许用户同时监测两个关键回路：

分闸回路 (Trip Circuit)：确保在主保护动作时，断路器能可靠分闸。

合闸回路 (Close Circuit)：确保在系统恢复或调度需要时，断路器能可靠合闸。

它提供的报警输出和清晰的 LED 指示，使得运行人员可以在故障发生数月甚至数年前就发现潜在的接线或触点问题，极大地提高了电力系统的运行可靠性 (Operational Reliability) 和可维护性 (Maintainability)。

🛡️ 主要特点和优势

TVOC-2-240 的设计聚焦于高压开关柜环境的特殊需求，具备多项核心优势。

双通道独立监测，全方位保护：与传统的单通道监测器不同，TVOC-2-240 提供两个独立的监测通道。这两个通道可以同时分别应用于断路器的跳闸和合闸线圈回路，这意味着用户可以实现对断路器全部关键操作回路的在线、不间断监控，而无需额外的设备，简化了布线和系统集成。

宽电压范围兼容性：TVOC-2-240 的工作和监测电压覆盖 110 VDC 到 250 VDC 的常见直流电源范围。在变电站中，直流操作电源是主要的控制电源，存在多种电压等级。这种宽电压兼容性使得 TVOC-2-240 可以作为通用备件使用，大大降低了库存复杂度和选型难度。

可调延时功能，提高抗干扰能力：电力系统中的辅助触点在断路器动作的瞬间会发生状态变化，可能产生瞬时误报警。TVOC-2-240 具备可调的报警延时功能。用户可以根据现场情况设置延时时间，使得只有持续存在的断线或故障才会触发报警输出，有效滤除暂态干扰，防止误报，提高系统的选择性 (Selectivity) 和可靠性 (Reliability)。

English Summary of Key Features and Advantages

The ABB TVOC-2-240 (1SFA664001R1001) is a specialized Trip Circuit Supervision Relay designed to monitor the integrity of high-voltage circuit breaker control circuits. Its core function is to provide early warning of faults like open circuits, broken wires, or high resistance in the trip and close coil circuits, which could prevent the breaker from operating when commanded. The TVOC-2-240 features two independent channels, allowing simultaneous monitoring of both the trip (opening) and close (closing) coils, ensuring comprehensive protection. It operates across a wide DC voltage range (110 VDC to 250 VDC), enhancing its versatility. Crucially, it incorporates an adjustable time delay function to ignore transient signals and auxiliary contact changes during normal breaker operation, which significantly reduces nuisance alarms and guarantees the high dependability of the protective action.

🏭 应用领域

TVOC-2-240 继电器是所有采用直流操作电源的电力开关设备的首选保护附件。

高压/超高压变电站：在 110 kV 及以上电压等级的变电站中，断路器的可靠跳闸是避免电网崩溃的关键。TVOC-2-240 用于实时监测所有重要断路器（如母线、线路、主变压器断路器）的脱扣回路。

中压开关柜 (Metal-Clad Switchgear)：在工厂、城市电网的中压配电室，用于监控真空断路器 (VCB) 的操作回路，确保在配电故障（如短路）时，断路器能够可靠切除故障。

工业控制和保护系统：在大型工业企业自备电站、发电机组和关键电机的主开关保护回路中，TVOC-2-240 的应用确保了设备保护的可靠性和快速性。

🔗 相关产品

TVOC-2-240 通常与 ABB 的保护继电器和断路器配合使用。

ABB REX 640 / REL 670 / REF 615：ABB 的主保护继电器系列，它们负责发出跳闸指令，而 TVOC-2-240 确保这个指令能被执行。

ABB HPL / LTB 系列断路器：高压气体绝缘 (GIS) 或空气绝缘 (AIS) 断路器，TVOC-2-240 就是为它们的控制回路设计的。

ABB TVOC-1-XXX：单通道版本的脱扣回路监测继电器，适用于只需要监测跳闸回路的简单应用。

TVOC-2-240 1SFA664001R1001 ABB

🔩 安装与维护

安装要求: TVOC-2-240 采用标准的 35mm DIN 导轨安装，易于集成到继电器保护屏或断路器控制柜中。安装时，必须严格按照 ABB 的接线图，将两个监测通道的输入端串联到被监测回路中（通常串联在跳闸线圈或合闸线圈与其辅助触点之间）。注意直流电源（110 VDC – 250 VDC）的极性连接正确。

维护建议: TVOC-2-240 属于固态继电器，本身维护量极低。主要维护工作是功能测试和状态检查。

定期检查：检查前面板的 LED 指示灯。正常运行时，电源指示灯（Power）应亮起，通道状态灯应指示回路正常。任何故障指示灯亮起，都应立即处理。

功能测试：在计划检修时，应模拟脱扣回路断线（例如断开线圈或触点接线），验证 TVOC-2-240 是否能在设定的延时后可靠输出报警信号，确保继电器功能正常。

参数核对：检查报警延时设置是否符合系统要求，避免设置过短导致误报警。
