ABB TU847 3BSE022462R1：S800 I/O 高压隔离终端单元，本安系统核心备件！

描述

ABB TU847 3BSE022462R1：这块高压隔离终端单元（Terminal Unit）是ABB S800 I/O系列专用的本安（Intrinsically Safe）系统接口底座，主要用于连接本安安全栅接口模块（如SA801、SA811）。核心功能是提供 250 V 的高压连续隔离，确保危险区域的信号安全接入非本安区。零件编号：3BSE022462R1，隔离电压：250 V，兼容平台：AC 800M/S800 I/O 本安系统。它的作用是实现安全、可靠、高密度的本安 I/O 布线。

TU847 3BSE022462R1 产品概述

ABB 的 TU847 3BSE022462R1 是在工业自动化，特别是流程工业（Process Industry）中，用于连接本安 I/O 模块（Intrinsically Safe I/O Modules）的关键硬件。它并不是一个功能模块，而是一个终端单元（Terminal Unit），是I/O模块与现场接线之间的物理连接器和安全屏障。在涉及到易燃易爆气体或粉尘的危险区域（Hazardous Area）应用中，必须严格控制信号回路的能量，防止产生足以引爆环境的点火源。

TU847 ABB 正是为了这个目的而生。它直接插接到S800 I/O的模块总线（ModuleBus）背板上，然后S800 I/O系列中的本安接口模块（如SA8x1系列）再插到这块 TU847 上。它的独特设计在于内部提供的高压电气隔离（High Voltage Electrical Isolation）能力，保证了现场（本安区）的信号线和控制系统（非本安区）的电路之间，即使在高电压差异下也能维持安全距离，符合严格的防爆标准（Explosion Protection Standards）。这块 TU847 3BSE022462R1 的设计，不仅简化了现场的布线，更重要的是，它将安全隔离功能固化在硬件连接层，保障了整个控制系统的安全完整性等级（SIL）。

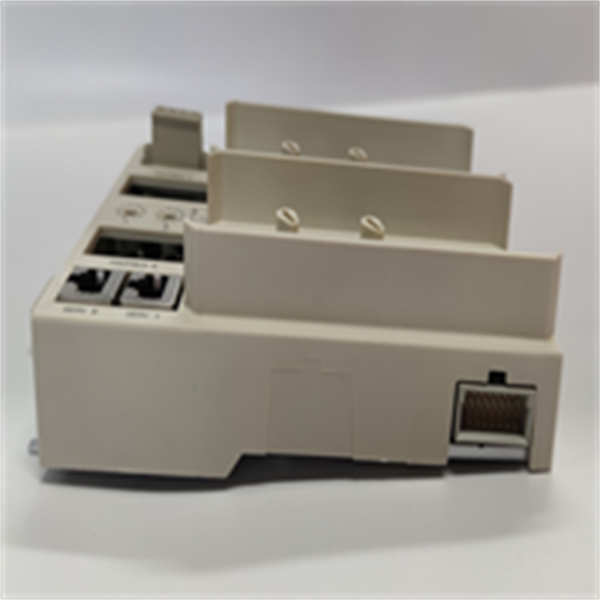

ABB TU847 3BSE022462R1

TU847 ABB 技术规格

主要特点和优势

高等级电气隔离：TU847 3BSE022462R1 最硬核的特点就是其内置的高压连续隔离。在工业现场，尤其是大型工厂，由于接地电位差、雷击或电力线路故障，现场侧和控制室侧之间可能会出现高达 250 V 的持续高电压。这块 TU847 ABB 终端单元的设计就是为了在高压差下，确保**本安安全栅（Intrinsic Safety Barrier）的完整性和I/O模块的正常工作。这种高隔离能力是保障本安回路（Intrinsically Safe Loop）**不被外部高能事件损坏的关键第一道防线。

无缝支持本安应用：这块终端单元专为S800 I/O的本安接口模块设计，例如用于接入热电偶的 SA811 或数字量输入 SA801。通过 TU847 ABB，你可以将现场的本安设备（IS Devices），例如位于 Ex Zone 0/1 的传感器，安全可靠地连接到位于安全区（Safe Area）的AC 800M控制器。它将本安模块的安全功能延伸到了接线层面，确保了整个系统的防爆安全（Explosion Safety）符合国际标准，如ATEX和IECEx。

快速维护与模块化设计：与所有ABB S800 I/O终端单元一样，TU847 3BSE022462R1 极大地简化了系统维护。所有的现场接线都牢固地固定在 TU847 上，而本安I/O模块（如SA8x1）则通过前面板的连接器插接到终端单元上。这意味着如果I/O模块发生故障，你可以执行带电更换（Hot Swap），无需断开任何现场线缆。这种模块化（Modularity）设计不仅加速了故障排除，而且消除了重新接线可能引入的人为错误，大幅提升了系统的可维护性（Maintainability）和平均修复时间（MTTR）。

The ABB TU847 3BSE022462R1 is a specialized High Isolation Terminal Unit, fundamentally critical for deploying the S800 I/O system in applications requiring intrinsic safety. Engineered to seamlessly interface with IS barrier modules (e.g., SA8x1), the TU847 ABB‘s core technical achievement is the provision of robust, continuous electrical isolation rated at 250 V. This high degree of Galvanic Isolation is paramount, as it maintains the integrity of the Intrinsically Safe Circuits against potential high-voltage surges or sustained ground potential differences that are common between hazardous (Ex) and safe (Non-Ex) areas. By centralizing the physical connection and isolation functions, the TU847 facilitates Simplified Wiring Topologies and compliance with international Explosion Protection standards. Furthermore, its modular design enables Hot Swap Capability for the connected IS module, ensuring that critical process control loops benefit from reduced Downtime during maintenance. The robust, industrial-grade construction guarantees reliable performance across an extended temperature range, solidifying the TU847 3BSE022462R1‘s role as the indispensable foundation for high-integrity, dispersed I/O installations globally.

应用领域

TU847 3BSE022462R1 的应用领域，全部聚焦于那些对爆炸防护和过程安全有强制性要求的关键工业场所。

首先是石油、天然气和精细化工：这是 TU847 ABB 的主战场。在炼油厂的塔顶、油气田的井口和化工反应釜周围，易燃易爆物质无处不在。TU847 被用于安全连接位于这些 Ex Zone 0/1 区域的温度传感器、压力变送器、火焰探测器和开关量输入。它确保了来自现场的微弱本安信号在进入AC 800M控制器时，已经完成了高压隔离和能量限制，符合严格的IEC 61508/61511等安全标准。

其次是制药和食品加工业：尽管这些行业不总是涉及重度爆炸物，但在处理酒精、溶剂蒸汽或面粉、糖粉等**易燃粉尘（Combustible Dust）时，也需要本安I/O。TU847 3BSE022462R1 在这些环境中，保障了高精度的仪器仪表（如色谱仪、质量流量计）能够通过本安回路安全连接，同时满足严格的合规性（Compliance）**和卫生要求。

此外，在煤矿和冶金行业：煤矿瓦斯爆炸风险极高，TU847 被用于连接各种气体探测器（Gas Detectors）和安全联锁设备。通过提供 250 V 的高压隔离，这块 TU847 ABB 终端单元有效防止了控制室的故障电压耦合到现场，极大地提升了工人的人身安全和设备的保护等级。

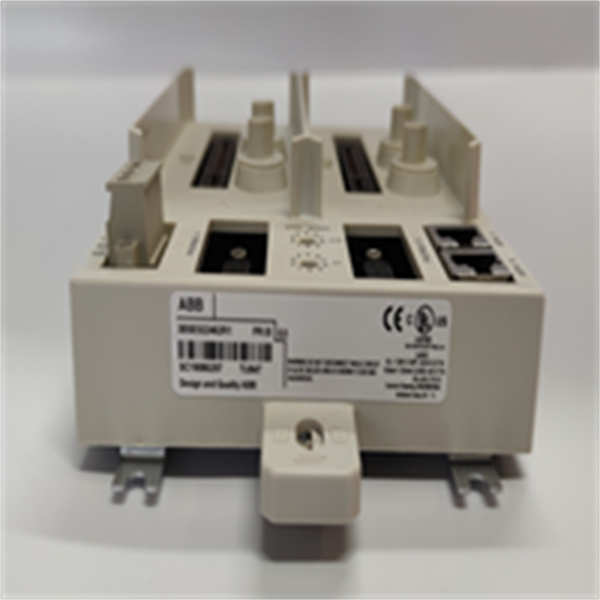

ABB TU847 3BSE022462R1

相关产品

TU847 3BSE022462R1 作为S800 I/O本安系统终端，需要配合以下模块使用：

SA801：S800 I/O 的本安数字量输入模块，直接插接到 TU847 上。

SA811：S800 I/O 的本安模拟量输入模块（如热电偶、毫伏信号），同样插接到 TU847 上。

SA821：S800 I/O 的本安数字量输出模块，通过 TU847 连接现场的本安执行器。

TB840：S800 I/O 的总线扩展模块，用于延长I/O站的距离。

TP830：S800 I/O 的供电终端单元，为I/O站提供电源，与 TU847 共同安装在同一机架上。

CI854A/B：ABB AC 800M 的冗余控制器，是整个系统的核心，通过ModuleBus与 TU847 连接。

安装与维护

安装前准备：安装 TU847 3BSE022462R1 必须遵循严格的防爆安装规范，这是头等大事！在将 TU847 ABB 卡入DIN导轨和ModuleBus底座前，务必确保所有电源均已断开，特别是高压电源。由于这块终端单元用于本安回路，现场接线必须使用符合本安规范的电缆和接线方法，并确保本安接地（IS Grounding）正确无误。任何接地或屏蔽层的错误都可能破坏本安回路的能量限制，引发风险。在插入SA8x1本安模块前，应仔细检查 TU847 3BSE022462R1 上的螺丝端子是否已拧紧，确保连接可靠。

维护建议：TU847 ABB 自身是一个无源接线板，无需电子维护，但作为安全屏障，其物理完整性至关重要。建议定期检查 TU847 外壳是否受损，端子连接处是否有腐蚀或松动。在进行任何本安回路的维护时，务必使用经认证的本安工具。得益于 TU847 的设计，当需要更换上方插接的SA8x1模块时，可以利用其带电更换（Hot Replacement）特性，但在拔插前必须获得控制室的授权和许可，并确保遵循系统的安全操作规程（Safety Operating Procedures），才能最大限度地减少对本安回路的干扰，确保系统的运行连续性。
