ABB TU810V1 – S800 I/O 紧凑型模块终端单元，高效连接现场信号！

描述

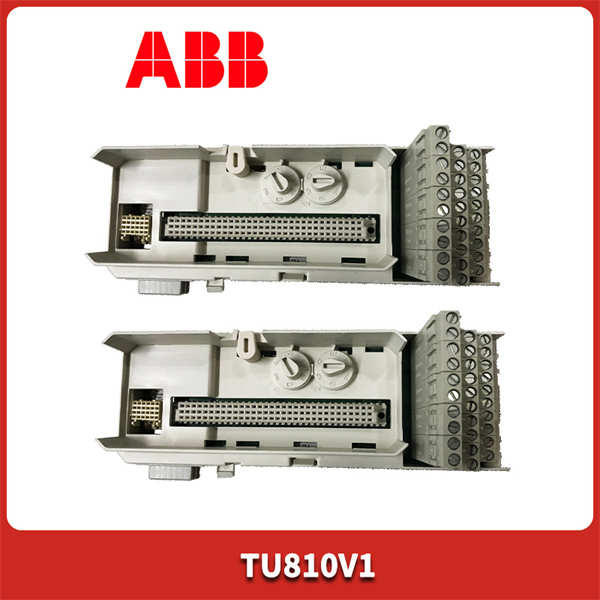

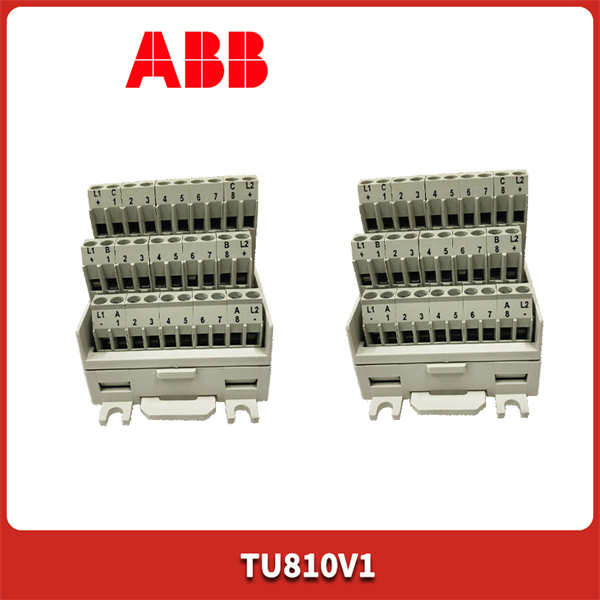

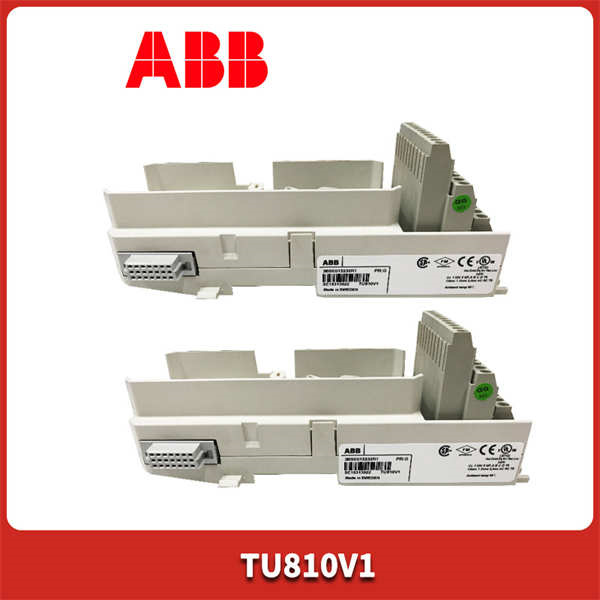

ABB TU810V1 (型号：3BSE013230R1) 是一款专为ABB S800 I/O 系统设计的16通道紧凑型模块终端单元 (MTU)。它是一个无源单元，主要用于连接现场布线到S800 I/O模块，并包含ModuleBus的一部分，负责将ModuleBus分配给I/O模块和下一个MTU。其机械键控设计可防止插入错误的I/O模块，确保安装安全。特点：16通道，50V电压兼容，DIN导轨安装，紧凑型设计。它是ABB 800xA控制系统中I/O模块与现场设备可靠连接的关键接口。原厂正品，库存充足，要货直接说，我们就是您搞定工业自动化的靠山，没毛病！

TU810V1 产品概述

在现代工业自动化系统中，各种现场设备（传感器、执行器等）产生或接收的信号，都需要通过复杂的I/O（输入/输出）模块与中央控制器进行通信。而在这“信号高速公路”上，有一个看似不起眼但却至关重要的“交通枢纽”，那就是终端单元。今天，我们要深入了解的，就是ABB S800 I/O系统中的一位“幕后英雄”——ABB TU810V1（具体型号：3BSE013230R1）紧凑型模块终端单元。

ABB TU810V1模块，用大白话说，它就是S800 I/O系统里一个16通道的、50V电压兼容的无源接口单元。你把它想象成一个精心设计的“接线盒”，它的主要任务是把来自现场的各种信号线，安全、有序、高效地连接到ABB S800 I/O模块上。为啥说它重要？因为在复杂的工业现场，每一根线都得接对，而且要牢固可靠，才能保证整个系统的稳定运行。TU810V1就是干这个的！它简化了现场布线，减少了错误连接的风险。

更牛的是，TU810V1（3BSE013230R1）不仅仅是个简单的接线端子。它还承载了ModuleBus（模块总线）的一部分功能。ModuleBus是S800 I/O模块之间以及I/O模块与控制器之间通信的关键通道。TU810V1负责将ModuleBus信号分配给它所连接的I/O模块，并且能将信号传递给下一个MTU，确保整个I/O链条的顺畅通信。它还有一个非常人性化的设计——机械键控（Mechanical Keying）。这个功能就像给模块和MTU之间设置了“专属密码”，只有正确类型的I/O模块才能被插入到对应的TU810V1上。这样就从物理层面防止了误插，大大提升了安装的安全性，避免了因人为错误导致的系统故障。ABB TU810V1是ABB System 800xA控制系统以及Advant OCS系列等的重要组成部分，它保证了现场信号能够可靠地传输到控制核心，是构建高可靠、高性能自动化系统的基石。

TU810V1 技术规格

产品型号 | TU810V1

制造商 | ABB

产品类型 | 紧凑型模块终端单元 (MTU)

兼容系统 | ABB S800 I/O 系统, ABB System 800xA, Advant OCS, Compact Product Suite

通道数 | 16 通道

电压等级 | 50 V (最大兼容电压)

供电 | 无源单元 (不需独立外部供电，通过I/O模块或ModuleBus供电)

连接类型 | 端子块连接 (Terminal block)

I/O模块兼容性 | 兼容多种S800 I/O模块，包括：
AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845 (模拟输入)
AO810, AO810V2, AO815, AO820, AO845, AO845A (模拟输出)
DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885 (数字输入)
DO810, DO814, DO815, DO840, DO880 (数字输出)
DP820, DP840 (脉冲计数等)

安装方式 | DIN 导轨安装

最大电流 | 每I/O通道最大电流: 2A；过程连接最大电流: 5A 可接受线径 | 实心线: 0.2 – 4 mm²；绞合线: 0.2 – 2.5 mm² (24 – 12 AWG) 介电测试电压 | 500 V a.c.

工作温度范围 | 0 to +55 °C (+32 to +131 °F)；垂直安装时最高40 °C (+104 °F)

存储温度范围 | -40 to +70 °C (-40 to +158 °F)

相对湿度 | 5 to 95 % (无冷凝)

电气安全 | EN 61010-1, UL 61010-1, EN 61010-2-201, UL 61010-2-201

主要特点和优势

ABB TU810V1（3BSE013230R1）作为ABB S800 I/O系统中的关键模块终端单元，它的“职责”就是确保I/O模块与现场设备之间的连接稳定、高效、且“不出错”。它的一些核心特点和优势，使其成为工业自动化领域不可或缺的基石：

简化现场布线与紧凑安装： TU810V1最大的亮点之一就是它能极大简化现场布线（Simplified Field Wiring）。它提供了16个通道，支持50V的电压等级，将复杂的现场信号通过一个统一的终端单元接入S800 I/O模块。这种**“一线连接（One-wire Connections）”的设计，不仅减少了接线的复杂性，降低了人工出错的概率，还实现了I/O模块的紧凑安装（Compact Installation）**。在控制柜空间寸土寸金的今天，TU810V1能有效节省安装空间，提升控制柜的整体布局效率。

卓越的连接可靠性与安全性： 在工业现场，连接的可靠性是系统稳定运行的生命线。ABB TU810V1通过其坚固的端子块连接和DIN导轨锁定装置，确保了现场布线的牢固性和抗震性（Robust and Vibration-resistant）。更重要的是，它集成了机械键控功能（Mechanical Keying）。这个功能非常巧妙，它确保了只有与TU810V1类型相匹配的S800 I/O模块才能正确插入，从而从物理上防止了错误的I/O模块安装（Prevents Incorrect Module Insertion）。这种“防呆”设计，极大地提升了系统安装和维护的安全性，避免了因误操作导致的设备损坏或系统故障。

高效的ModuleBus集成： TU810V1不只是一个简单的接线端子，它还是S800 I/O系统ModuleBus（模块总线）的组成部分。它负责将ModuleBus信号分发给所连接的I/O模块，并向下传递给下一个MTU。同时，它还具备地址生成功能（Address Generation），通过移位输出位置信号，为每个I/O模块分配正确的地址。这种深入的ModuleBus集成（Deep ModuleBus Integration），确保了I/O模块与中央控制器之间的高速、稳定数据通信，是S800 I/O系统高性能运行的关键。

广泛的I/O模块兼容性： ABB TU810V1能够与S800 I/O系列中大量的模拟量输入/输出（AI/AO）、数字量输入/输出（DI/DO）以及其他特殊I/O模块配合使用。这意味着，无论您的应用需要处理哪种类型的现场信号，TU810V1都能提供灵活的连接方案。这种**广泛的兼容性（Extensive I/O Module Compatibility）**使得它在各种工业自动化项目中都具备很高的通用性和适应性，为系统设计和扩展提供了极大的便利。

The ABB TU810V1 (3BSE013230R1) serves as a crucial module termination unit within the ABB S800 I/O system, primarily aimed at ensuring stable, efficient, and error-free connections between I/O modules and field devices. One of its most significant advantages is its ability to simplify field wiring and enable compact installation. By offering 16 channels and supporting 50V, it streamlines the connection of various field signals to S800 I/O modules through a single, standardized termination unit. This “one-wire connection” approach not only reduces wiring complexity and human error but also facilitates compact module installation, saving valuable control cabinet space.

The TU810V1 offers exceptional connection reliability and enhanced safety. Its robust terminal block connections and DIN rail latching device ensure secure and vibration-resistant field wiring. Critically, it incorporates a mechanical keying function that physically prevents the insertion of incorrect S800 I/O modules, thereby significantly boosting installation and maintenance safety and preventing potential system damage from misconfigurations.

Furthermore, the TU810V1 demonstrates efficient ModuleBus integration. It is an active component of the S800 I/O system’s ModuleBus, distributing signals to connected I/O modules and subsequent MTUs. Its address generation capability, achieved by shifting outgoing position signals, ensures each I/O module receives its correct address. This deep integration guarantees high-speed and stable data communication between I/O modules and the central controller, vital for the S800 I/O system’s high-performance operation.

Finally, the ABB TU810V1 boasts extensive I/O module compatibility, supporting a wide range of S800 I/O modules, including various analog and digital inputs/outputs, as well as specialized I/O. This broad compatibility provides considerable flexibility in system design and expansion, making the TU810V1 a highly versatile and adaptable component for diverse industrial automation applications.

应用领域

ABB TU810V1作为S800 I/O系统中的关键终端单元，它的应用领域非常广泛，涵盖了所有需要可靠、高效地连接现场设备到DCS（分布式控制系统）或PLC（可编程逻辑控制器）的工业自动化场景。它主要服务于那些已经采用或计划采用ABB S800 I/O模块的系统，这些系统通常对可靠性、紧凑性和易于维护性有较高要求。



电力行业：在发电厂（火电、水电、核电）、变电站等，S800 I/O系统被广泛用于监控和控制锅炉、汽轮机、发电机组、开关设备等。TU810V1在这里负责将现场的温度、压力、流量传感器信号以及阀门、断路器的开关状态等连接到S800 I/O模块，确保电力系统的稳定运行。



石油石化行业：炼油厂、化工厂、天然气处理厂等流程工业，需要大量的模拟量和数字量信号采集与输出。TU810V1提供了一种可靠的接线方式，将现场的各种仪表、执行器信号高效接入，支持复杂的工艺控制和安全联锁。



冶金行业：在钢铁厂、有色金属冶炼等重工业领域，现场环境通常比较恶劣，对设备连接的稳定性要求极高。TU810V1的坚固设计和防错功能，确保了轧机、炉体等设备的I/O信号传输无误。



造纸和纸浆行业：在纸浆制备、造纸机、涂布机等生产线上，需要大量的传感器（如张力、速度、湿度）和执行器（如电机、阀门）进行精确控制。TU810V1提供紧凑、可靠的连接解决方案。



水/污水处理：在大型供水系统、污水处理厂，S800 I/O被用于泵站、阀门、液位、水质传感器的监控。TU810V1简化了现场布线，提高了系统的可靠性和可维护性。



采矿业：在采矿和矿物加工过程中，各种输送带、破碎机、磨机等设备需要实时的I/O连接。TU810V1的工业级设计使其能够适应恶劣的矿山环境。



一般工业自动化：任何采用ABB S800 I/O模块的自动化项目，无论规模大小，TU810V1都是连接现场设备到控制系统的基础，它确保了数据传输的完整性和系统的整体性能。

相关产品

ABB TU810V1作为S800 I/O系统中的关键组件，它通常与该系列的其他核心模块协同工作，共同构建一个完整的自动化控制系统。以下是一些与TU810V1密切相关的产品：



ABB S800 I/O模块：这是TU810V1直接配合使用的核心。它兼容多种S800 I/O模块，包括：



AI810, AI815, AI820, AI830, AI830A, AI835, AI835A, AI845 (模拟量输入模块)



AO810, AO810V2, AO815, AO820, AO845, AO845A (模拟量输出模块)



DI810, DI811, DI814, DI830, DI831, DI840, DI880, DI885 (数字量输入模块)



DO810, DO814, DO815, DO840, DO880 (数字量输出模块)



DP820, DP840 (脉冲计数等特殊I/O模块)



ABB AC 800M 控制器 (CPU)：例如 PM851A, PM856A, PM861A, PM866A, PM891 等处理器单元，它们是S800 I/O系统的大脑，通过ModuleBus与TU810V1连接的I/O模块进行数据交换。



ABB CI8x0 系列通信接口模块：这些模块（如CI854A, CI867等）负责将ModuleBus连接到控制网络（如Ethernet, Profibus等），从而将S800 I/O模块的数据传输给AC 800M控制器。



ABB S800 I/O扩展线缆：用于连接MTU和I/O模块之间的ModuleBus，以及不同MTU之间的ModuleBus。



ABB System 800xA 软件平台：这是配置、编程、操作和维护S800 I/O系统及AC 800M控制器的集成软件环境，所有通过TU810V1连接的现场信号，最终都在这个平台中进行处理和可视化。



安装与维护

安装前准备：各位工程师朋友，在您动手安装ABB TU810V1紧凑型模块终端单元之前，安全永远是第一位的，切勿掉以轻心！首先，您必须彻底切断所有给S800 I/O系统，特别是给TU810V1所在DIN导轨供电的电源回路。务必严格遵循您公司或现场的锁定/挂牌（LOTO）程序，确保系统已完全断电，没有丝毫残余电压，并得到明确的安全确认。确认安全后，您再小心翼翼地从防静电包装中取出ABB TU810V1模块，仔细检查它有没有在运输途中受损，型号3BSE013230R1是否与您的物料清单一致。TU810V1是设计用于DIN导轨安装的，您需要将其牢固地安装在DIN导轨上，确保它与导轨上的接地连接良好。

接下来就是至关重要的接线环节。TU810V1作为终端单元，一侧连接S800 I/O模块，另一侧连接现场设备。您需要将S800 I/O模块插入到TU810V1的插槽中，这个过程有机械键控的防呆设计，确保您不会插错模块。然后，按照ABB提供的产品手册和系统接线图，将现场的16个通道信号线以及过程电源线，精准无误地连接到TU810V1的端子块上。请务必使用推荐的线径，并确保所有接线都牢固、可靠，没有松动，更要特别关注接地线的连接，因为它对系统的EMC（电磁兼容性）性能和安全至关重要。最后，在通电之前，务必再次进行全面的电气检查，确保接线正确无误，方可送电。

维护建议：ABB TU810V1模块本身是一个无源的、非常可靠的组件，但为了确保整个S800 I/O系统的长期稳定运行，日常的维护和检查是必不可少的：



环境清洁与温度控制：确保安装TU810V1的控制柜内部环境是干净、干燥、无尘的。灰尘堆积和过高温度是所有电子元件的“大敌”，它们会加速元件老化，甚至导致故障。定期用专业的吸尘器清理柜内灰尘，但请避免使用湿布。



连接状态检查：定期（比如每半年或一年）检查TU810V1模块上的所有电气连接点，包括I/O模块与MTU之间的连接、现场信号线与端子块的连接，以及DIN导轨的接地。检查是否有松动、腐蚀、线缆绝缘破损的情况。这些小问题都可能导致信号丢失或不稳定。



模块外观检查：定期目视检查TU810V1的外观，看是否有物理损坏、变形、过热迹象（如塑料变色）等。虽然TU810V1是无源的，但其连接的I/O模块如果出现故障，也可能导致其外观异常。



系统诊断信息利用：虽然TU810V1本身没有复杂的诊断指示灯，但它所连接的S800 I/O模块和AC 800M控制器通常会提供详细的系统诊断信息。您应该定期通过ABB System 800xA等工程软件，查看相关I/O模块和通信链路的运行状态和故障日志，这些信息可以间接反映TU810V1连接的健康状况。



备件管理：尽管TU810V1的故障率较低，但作为关键部件，适当的备件库存管理是必要的。
