描述
ABB TPPB-02:这块操作面板接口板,那是工业现场操作的“前沿阵地”!它是ABB驱动系统的重要组件,负责连接和控制人机界面(HMI)。核心功能:实现参数设定、状态监控与故障诊断。工作电压:通常为5V DC (来自主控板),通信速率:高速串行通讯,适用环境:工业级抗干扰设计。专治各种现场参数调整的“手忙脚乱”,确保操作员能快速、准确地掌握设备运行状态。
TPPB-02 产品概述
ABB TPPB-02 操作面板接口板,在ABB的驱动和控制产品线中,扮演着核心的人机交互(HMI)桥梁角色。它不是驱动控制的“大脑”,而是操作员与“大脑”之间沟通的“翻译官”和“联络官”。这款板卡的主要功能,就是提供一个稳定可靠的硬件接口,用于连接外部的操作面板或者显示单元,例如ABB的各种控制盘和手持编程器。通过TPPB-02,操作员可以轻松地读取驱动器的运行状态、实时数据、报警信息,并且能够修改关键参数、进行启动/停止等操作。
这块TPPB-02 模块虽然看起来只是个接口,但它的设计却至关重要。它不仅要处理面板上的按键输入和显示输出,更重要的是,它必须保证在工业电磁环境下的数据传输可靠性,防止因为信号干扰而导致参数设置错误或数据显示异常。可以说,TPPB-02 的性能,直接决定了现场操作和维护的便捷性和安全性。它通常应用于ABB的各种高性能变频器(VFD)或直流调速器(DC Drive)系列中,确保用户能够高效、直观地对复杂的工业设备进行控制和监视。选择ABB TPPB-02,就是选择了更流畅、更可靠的现场操作体验。

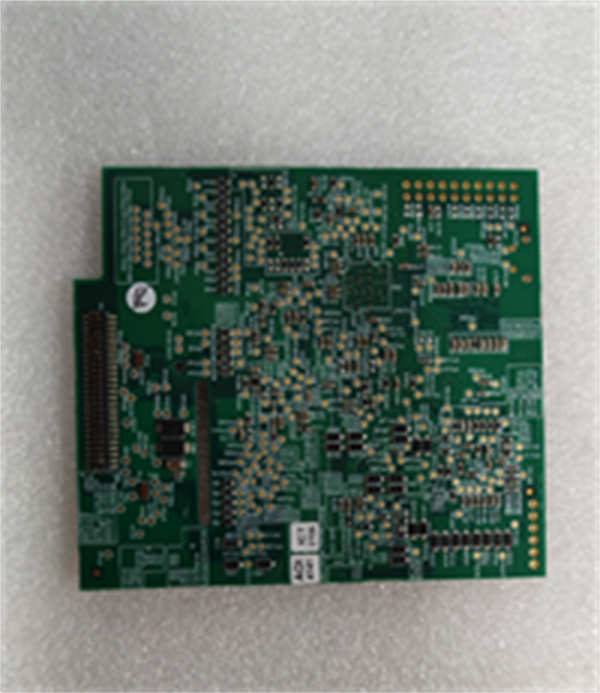

ABB TPPB-02
TPPB-02 技术规格
参数名称 | 参数值 |
产品型号 | TPPB-02 |
制造商 | ABB |
产品类型 | 操作面板接口板卡/用户界面模块 |
供电电压 | 5 V DC (典型值,由主机架提供) |
功耗 | 低功耗设计 (典型值 < 3 W) |
通信接口 | 专有串行通信接口 (用于连接操作面板) |
信号处理 | 具备信号滤波和隔离功能 |
诊断功能 | 面板连接状态与通讯故障自诊断 |
安装方式 | 卡槽式/PCB插装式 (依主机架设计) |
工作温度 | 0 °C 至 +55 °C |
存储温度 | -25 °C 至 +70 °C |
兼容性 | 兼容ABB特定系列驱动器/控制单元 |
主要特点和优势
高效连接,稳定可靠: TPPB-02 的核心价值,就是为ABB的驱动系统提供了一个坚如磐石的人机接口。在工业现场,操作面板(Control Panel)是操作员接触频率最高的部件,因此接口板的稳定性要求极高。这款TPPB-02 采用了工业级的电气隔离和信号处理技术,确保面板在插拔或者外部干扰发生时,不影响到主控电路的正常运行。这种设计理念,极大地增强了系统的抗电磁干扰能力(EMI Immunity),让操作员在任何时候都能得到准确无误的反馈。
快速响应与参数管理: 作为接口板,TPPB-02 的通讯速度至关重要。它实现了驱动器核心数据与操作面板之间的高速、实时数据交换。这意味着操作员在修改一个参数或者查看一个实时电流值时,几乎没有延迟,这对于需要即时反馈的调试工作来说是至关重要的。同时,它支持复杂的参数集(Parameter Sets)上传和下载功能,配合手持编程器,可以实现快速的设备复制和维护,大幅缩短了停机时间(Downtime)。
兼容性与模块化设计: ABB TPPB-02 采用模块化设计,这使得它能够轻松集成到ABB的多个驱动器平台中,展现出极佳的兼容性。这种模块化的设计思路,也简化了现场的故障排查和备件更换流程。一旦面板通讯出现问题,只需更换这块TPPB-02 板卡,就能快速恢复功能,而不是去动到主控制板(CPU Board),大大降低了维护的复杂度和成本。它的接口设计非常直观,通常采用高可靠性的连接器,避免了现场接线错误,提升了安装效率。
ABB TPPB-02: A Robust Interface for Seamless Operator Interaction
The TPPB-02 interface board is engineered as a vital link between the operator and the core intelligence of ABB drive systems. Its primary function is to facilitate reliable and high-speed human-machine interface (HMI) communication, enabling precise parameter configuration and real-time status monitoring. Built with industrial-grade resilience, the TPPB-02 incorporates advanced signal conditioning and electrical isolation to withstand harsh environments characterized by electromagnetic noise and voltage transients. This dedication to robust design ensures data integrity, which is paramount when operators are executing critical motor control adjustments. It supports fast data throughput, translating to instantaneous feedback on the control panel, a non-negotiable requirement for dynamic industrial applications. The modular nature of the TPPB-02 allows for swift integration and easy field replacement, minimizing operational interruptions. By serving as the reliable backbone for the operator panel, this board directly contributes to enhanced system usability, accelerated diagnostics, and ultimately, greater overall equipment effectiveness (OEE).
应用领域
TPPB-02 作为ABB驱动系统的人机交互核心,其应用几乎覆盖了所有使用ABB变频器和直流驱动器的工业领域。它最常出现在以下场景:
传动控制系统: 在要求精确速度和转矩控制的机械设备中,例如造纸机的卷取机(Reeler)部分、印刷机的张力控制系统、以及纺织机械中的同步控制单元。操作员需要通过TPPB-02 连接的操作面板,实时查看线速度、电机转速、扭矩百分比等关键数据,并进行微调。TPPB-02 的稳定性保证了这些高精度操作能够顺畅进行,避免因为通讯延迟导致产品质量波动。
泵、风机与压缩机: 在HVAC(供暖通风与空调系统)、水处理和油气行业的流体控制应用中,驱动器用于调节泵和风机的转速以实现节能和流量控制。ABB TPPB-02 提供了在设备旁进行本地参数设置的便利性,例如设定启动频率、PID控制器参数等,特别适用于调试阶段或无需上位机(PLC/DCS)干预的简单操作。
物料搬运和起重设备: 在港口的起重机(Crane)、皮带输送机(Conveyor Belt)和自动化仓储系统中,驱动器需要频繁启动、停止和换向。TPPB-02 确保操作员能够快速查看故障代码,比如过流、过压或制动单元故障,进行即时的故障诊断(Fault Diagnostics)和复位操作,是保证生产连续性的重要一环。

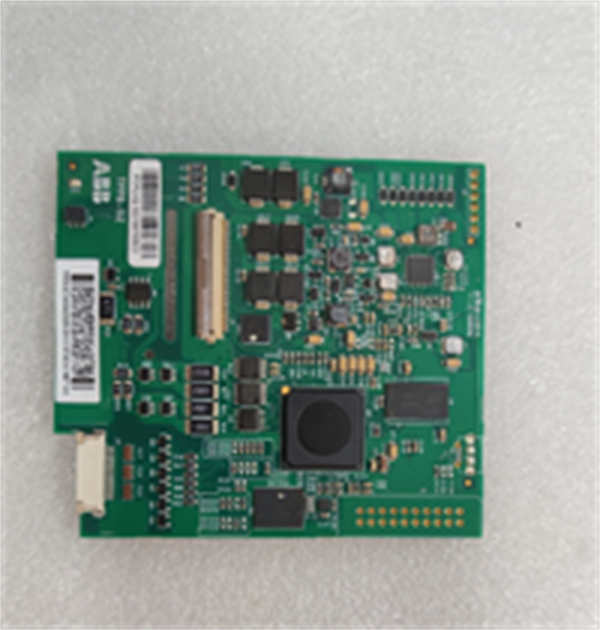

ABB TPPB-02
相关产品
作为操作面板的接口板,TPPB-02 通常与以下产品配套使用或互为关联:
DCS800/DCR05/ACS880系列:这些是ABB高性能直流驱动器和交流变频器的系列型号。TPPB-02 通常是这些驱动器控制单元(如CU-A或CU-B)上的一个插拔式模块,实现与面板的连接。
CDP312/CDP32/DCS-IOP:这些是ABB驱动器常用的操作控制盘(Control Panel)型号。它们通过数据线直接连接到TPPB-02 接口板上,是实现人机交互的终端设备。
3BHE023927R0101 P-CU 41 D1:这是ABB的通用控制单元模块,TPPB-02 有时会作为此控制单元的子模块或附件板存在,负责扩展面板连接功能。
TPPB-01/TPPB-03:可能是TPPB-02 的前代或后继升级型号,或者功能上略有差异的同系列板卡,通常在兼容性和通信速率上会有所不同。
RMIO-01C/RMIO-11C:这些是ABB驱动器中的基本I/O和控制板。TPPB-02 与这些主控制板协同工作,由主板供电并交换数据。
安装与维护
安装前准备:在安装或更换 TPPB-02 模块之前,必须先将驱动器系统完全断电,并等待足够的时间确保直流母线(DC Bus)电压完全释放,这是工业现场的安全铁律。仔细检查驱动器主控板上对应的插槽,确保其清洁无异物,因为任何灰尘或杂物都可能导致接触不良引发通讯故障。核对 TPPB-02 的版本和兼容性,确保它与你的驱动器固件版本相匹配,避免因版本不兼容导致系统无法识别面板。安装时应轻柔、垂直地将模块插入插槽,听到“咔嗒”声或感觉到紧密配合,即表示安装到位,并检查固定螺丝是否拧紧(如果有的话)。
维护建议:对于 TPPB-02 的日常维护,主要是保持其工作环境的清洁和干燥。虽然 TPPB-02 具有工业级设计,但灰尘、油污和腐蚀性气体仍会对其电子元件和连接器造成长期损害。定期检查连接操作面板的数据线和接头,确保没有松动、破损或氧化现象。如果遇到操作面板显示异常或通讯中断,首先应检查 TPPB-02 上的状态指示灯(Status LED),通过指示灯的状态来判断是板卡故障、通讯故障还是操作面板本身的硬件问题。在不确定故障原因时,不要随意热插拔 TPPB-02,这可能损坏板卡或其他主控模块。
