ABB TP854 基板模块 (3BSE025349R1) – AC 800M系列底座，稳定压倒一切！

描述

ABB TP854 3BSE025349R1：这块CPU基板模块，那是ABB AC 800M控制器系统里的“定海神针”！它主要作为PM800系列中央处理器模块（如PM851/PM856）的安装底座和通信核心。插槽数量：2个CPU插槽，电源输入：通过CEX总线供电，防护等级：IP20。专治各种大型分布式控制系统 (DCS) 的稳定性和冗余难题。

TP854 3BSE025349R1 产品概述

ABB 的 TP854 3BSE025349R1 处理器单元基板，是 ABB 革命性的 AC 800M 系列控制器平台的“骨架”。在整个分布式控制系统 (DCS) 或可编程逻辑控制器 (PLC) 架构中，它的定位至关重要，它不是执行控制逻辑的 CPU 本身，而是为核心处理器提供了一个高可靠、高带宽的物理和电气接口。简单来说，它就像一座桥梁，连接着 CPU 模块（例如 PM851 或 PM856）和控制器扩展 (CEX) 总线，确保所有 I/O 和通信模块都能与核心处理器进行快速且准确的数据交换。

这块 ABB TP854 3BSE025349R1 模块通常设计为双插槽结构，这意味着它能支持主处理器模块和可选的冗余处理器模块的安装。对于那些对系统可用性有着极高要求的工业应用场景，如电力、石油化工和冶金等，这种冗余能力简直是“救命稻草”。通过 TP854 3BSE025349R1，控制器可以实现无缝的主备切换，确保在主 CPU 发生故障时，系统能够毫秒级切换到备用 CPU，避免停机带来的巨大损失。这使得 ABB AC 800M 控制器能够轻松应对最严苛的实时控制任务，是构建稳定、高性能自动化系统的基石。

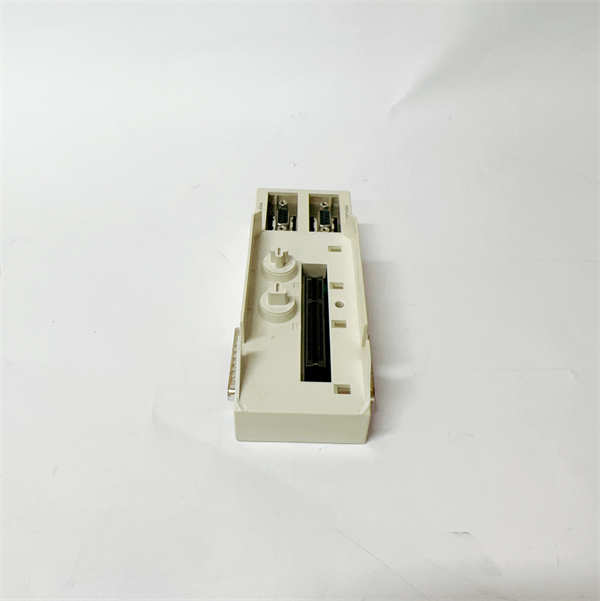

TP854 3BSE025349R1 ABB

TP854 3BSE025349R1 技术规格

参数名称 | 参数值 ———|——–

产品型号 | TP854

制造商   | ABB

产品类型 | CPU

单元基板/处理器底座

ABB 产品 ID | 3BSE025349R1

兼容平台 | ABB AC 800M 控制器系列

支持 CPU | PM851/PM856/PM861等（取决于具体配置）

CPU 插槽数量 | 2 (支持冗余配置)

总线类型 | CEX 总线接口 供

电方式 | 通过 CEX 总线供电

额定工作温度 | 0°C 至 +55°C

存储温度  | -40°C 至 +70°C

防护等级  | IP20

安装方式  | DIN 导轨安装

电磁兼容性 (EMC) | 符合工业环境标准

主要特点和优势

TP854 3BSE025349R1 这块基板，说白了，它的优势就在于稳定和高效，是系统“可靠性”的无声英雄。

为冗余而生，可靠性爆棚： 这块 TP854 3BSE025349R1 最牛的地方，就是原生支持 ABB AC 800M 控制器的主动冗余配置（Active Redundancy）。它提供两个完全独立的 CPU 插槽，允许安装两块相同的处理器模块。这意味着即使其中一块 CPU 出现硬件故障，系统也能瞬间切换到备用 CPU，过程完全透明，对控制过程零干扰。在石油化工、核电等对连续性要求极高的行业，这种容错能力（Fault Tolerance）是保命的。它确保了你的分布式控制系统 (DCS) 运行起来像“永动机”一样，不停机，不断线。

高速CEX总线接口： TP854 3BSE025349R1 集成了高性能的控制器扩展总线（Controller Expansion Bus, CEX）接口。这个总线可不是普通的通信线路，它是 CPU 与所有 I/O 模块、通信接口模块之间数据传输的“高速公路”。其设计确保了数据能够在极短的时间内完成采集和控制指令下发，保证了实时性（Real-Time Performance）。对于复杂且时间关键的控制回路，快速的总线响应是实现精准控制的前提，这块基板就是这条高速路的起点。

工业级坚固设计： 这玩意儿是给工业环境设计的，自然得皮实耐造。ABB TP854 3BSE025349R1 采用了标准的 DIN 导轨（DIN Rail）安装设计，抗震动、耐冲击，能够承受严苛的工作温度范围。它拥有 IP20 的防护等级，虽然不算最高，但对于安装在标准电气柜（Cabinet）内部的核心电子件来说，足够胜任。从选材到布线，每一个细节都体现了 ABB 对产品长期运行可靠性（Long-Term Reliability）的承诺。

简化维护与安装： 由于采用模块化设计，CPU 模块可以热插拔（Hot Swapping）到 TP854 3BSE025349R1 上，无需断电或停机即可更换故障模块。这极大地简化了现场的维护工作，降低了系统停机时间（Downtime），对于追求高设备综合效率（Overall Equipment Effectiveness, OEE）的工厂来说，这直接就是节省成本和时间的利器。这块基板是真正让工程师省心的“好搭档”。

English Summary of Key Features and Advantages

The ABB TP854 3BSE025349R1 Processor Unit Base is the foundational element for mission-critical AC 800M controller installations. Its primary advantage lies in its native support for Active Redundancy, featuring two dedicated CPU slots that ensure seamless, bumpless transfer of control from the primary to the redundant processor in the event of a fault. This high level of fault tolerance (FT) is non-negotiable for industries requiring continuous operation, guaranteeing system uptime and process integrity.

Crucially, the TP854 3BSE025349R1 integrates a robust and high-speed Controller Expansion Bus (CEX) interface. This proprietary bus architecture facilitates lightning-fast data exchange between the CPU modules and the rest of the I/O system, which is vital for maintaining the strict real-time performance (RTP) demanded by modern industrial control loops. Its Industrial-Grade Construction adheres to stringent environmental standards, providing exceptional vibration and shock resistance within an electrical cabinet (IP20 rated). Furthermore, the module’s design supports Hot Swapping of the CPU units, simplifying maintenance and significantly reducing Mean Time To Repair (MTTR). The ABB TP854 3BSE025349R1 is engineered not just to function, but to excel under prolonged operational stress, making it the bedrock for a stable, high-performance Distributed Control System (DCS).

应用领域

TP854 3BSE025349R1 作为 ABB AC 800M 系统的核心基座，它的应用领域覆盖了所有对控制可靠性和连续性要求极高的工业场景。这块基板的冗余能力，让它成为了“生命线”工程的标配。

电力与能源行业： 在火电厂、核电站以及大型变电站的集散控制系统 (DCS) 中，ABB TP854 3BSE025349R1 是控制汽轮机、锅炉和重要电力输送环节的核心。任何控制系统的中断都可能导致大范围停电或设备损坏，因此，TP854 3BSE025349R1 提供的双 CPU 冗余功能，是保障电网稳定运行的关键。

石油天然气与化工： 在炼油厂、乙烯装置或海上钻井平台，过程控制的复杂性和危险性要求系统必须“滴水不漏”。TP854 3BSE025349R1 被用于控制反应釜、精馏塔和高压管道系统，确保流程安全和产品质量。其高可靠性能够有效防止意外停机，避免巨额的经济损失和安全事故。

冶金与矿山： 大型钢铁厂的连铸连轧过程，或矿山的提升系统，都需要高精度的实时控制。ABB TP854 3BSE025349R1 在这些场合，负责驱动高速设备、精确控制温度和速度。它能够快速处理大量的传感器数据，保障生产节奏的连续性和设备的协同工作。

水处理与环保： 在大型城市供水系统、污水处理厂和海水淡化工程中，控制站也需要长时间不间断运行。TP854 3BSE025349R1 负责协调水泵、阀门和化学加药系统，保证水质达标和设备的高效运行。可以说，只要是需要“稳扎稳打”的工业自动化项目，都少不了 ABB TP854 3BSE025349R1 的身影。

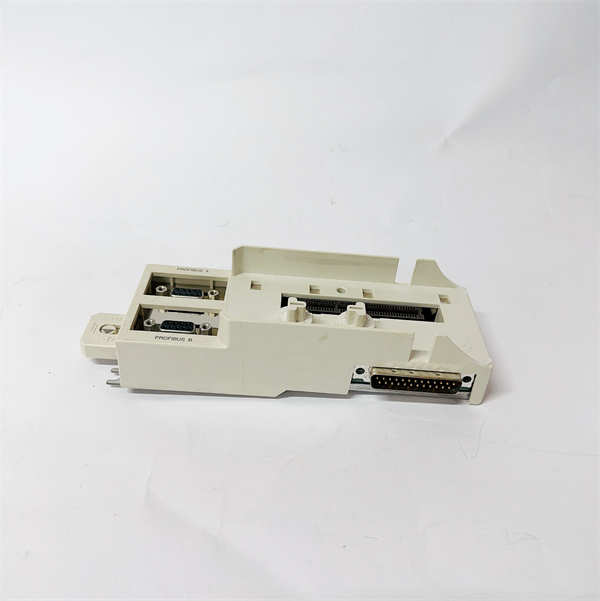

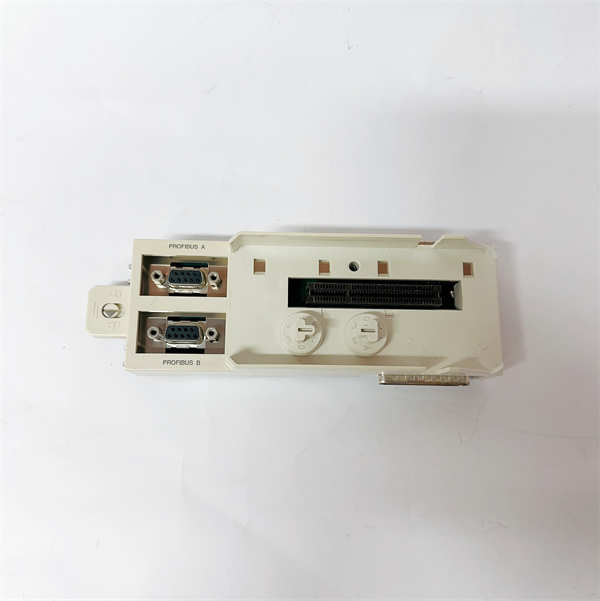

TP854 3BSE025349R1 ABB

相关产品

与 TP854 3BSE025349R1 基板紧密关联的，主要是 ABB AC 800M 控制器的主处理器模块和配套的I/O总线配件。

PM851K01 3BSE018157R1：这是最常用的一个中型处理器模块。它就是插在 TP854 3BSE025349R1 上的“大脑”，执行控制逻辑。

PM856K01 3BSE018160R1：比 PM851 性能更高一级的处理器。如果你的项目规模更大，对计算能力要求更高，就需要用它搭配 TP854 3BSE025349R1。

TP851 3BSE025346R1：这是 PM851/PM856 单个 CPU 模块的基板，与 TP854 相比，它只支持单 CPU 安装，不具备冗余能力。

TB807 3BSE021111R1：CEX 总线尾部终端单元，用于安装在总线链的末端，确保总线信号完整性，通常与 TP854 配套使用。

TK850V005 3BSE013233R1：CEX 总线连接电缆，用于连接 TP854 3BSE025349R1 与其他 CEX I/O 模块，构建完整的总线系统。

安装与维护

安装前准备:在安装 ABB TP854 3BSE025349R1 之前，首先要确认你的控制柜已正确接地，且符合 EMC（电磁兼容性）要求。该模块必须安装在标准 DIN 导轨上，并确保导轨安装平整牢固。在将处理器模块（如PM851或PM856）插入 TP854 3BSE025349R1 的插槽之前，务必确认电源已经断开，并且执行静电释放操作，因为处理器模块是静电敏感器件。插拔模块时要使用正确的力道，确保连接器完全就位，避免虚接。最后，检查 CEX 总线电缆连接是否牢固，以及总线末端终端单元是否正确安装。

维护建议: TP854 3BSE025349R1 本身是结构简单、稳定可靠的无源基板，维护工作主要集中在其连接的处理器模块上。建议定期检查模块插槽和连接器，确保没有灰尘堆积或腐蚀现象。
