ABB TC520 系统状态采集器 – 工业“千里眼”，实时监控，故障无忧！

描述

ABB TC520 (型号：3BSE001449R1) 是一款专为ABB Advant Controller AC450/AC460等系统设计的系统状态采集器。它是DCS系统的“诊断之眼”，负责从各种设备和控制模块中收集系统运行状态和故障信息。供电电压：220 VAC，通信协议：Modbus，核心功能：实时监控、智能故障诊断、数据传输。TC520能将收集到的信息传输至中央控制器或HMI，实现预测性维护，保障系统高可用性。原厂正品，库存充足，今天下单，明天就能装上，没毛病！

TC520 产品概述

在复杂的工业自动化和过程控制领域，设备的健康状况就像人的身体一样，需要随时掌握。一旦哪个环节出了“毛病”，如果不能及时发现和处理，那可能就是停产、损失，甚至安全事故！今天咱要聊的，就是ABB家族里一个专门负责“看病诊断”的“专家”——ABB TC520（具体型号3BSE001449R1）系统状态采集器。这块模块，可不是个简单的I/O卡，它是整个控制系统里名副其实的“状态监测哨兵”和“信息情报官”。

ABB TC520模块，用大白话说，它就是ABB Advant Controller AC400系列，特别是AC450和AC460这些经典DCS（Distributed Control System，分布式控制系统）系统里的一个专用状态诊断和数据传输模块。它的主要任务，就像它的名字“系统状态采集器”一样，是孜孜不倦地从DCS系统内部的各个角落，包括CPU模块、I/O模块、通信模块，甚至一些外部设备那里，收集各种各样的“健康报告”——比如模块的运行状态、内部故障码、通信链路的健康度、电源供电是否正常等等。这玩意儿在自动化系统里的定位，那就是为操作员和维护人员提供系统层面的“透明诊断”信息，确保系统高可用性（High Availability）和实现预测性维护（Predictive Maintenance）的基石。

更厉害的是，ABB TC520（3BSE001449R1）不仅能收集数据，它还具备一定的智能诊断功能。它能对收集到的原始状态信号进行预处理和智能识别，比如区分电源异常、通信故障或者传感器故障等具体类型。这些宝贵的诊断信息随后会通过串行链路或者兼容的工业协议（比如Modbus）传输到中央控制器或操作员站（HMI）。这就好比，它不是简单地告诉你“哪里疼”，而是能告诉你“是哪里具体哪个地方，得了什么病”。这种能力对于快速故障定位（Fast Fault Localization）和缩短平均修复时间（MTTR，Mean Time To Repair）至关重要。别看TC520只是个辅助模块，但它却是确保你的DCS系统能够长期稳定、高效运行，减少意外停机时间的“幕后英雄”。

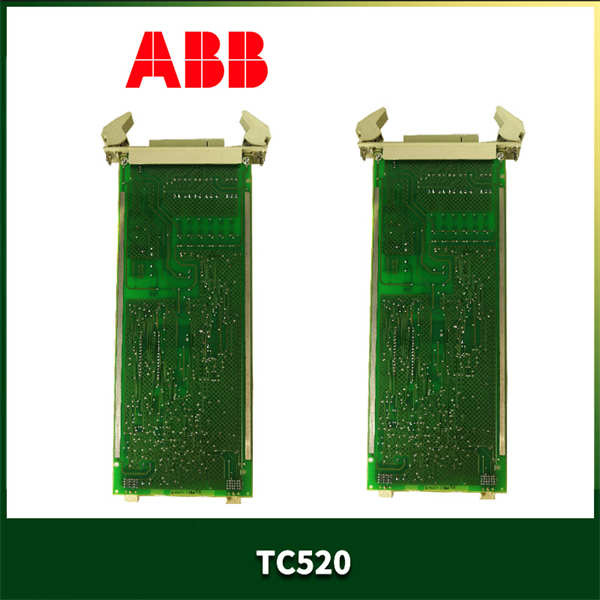

ABB TC520

TC520 技术规格

主要特点和优势

ABB TC520这块系统状态采集器，在工业自动化系统里，那可是个专门“探病”和“报警”的能手，它的作用，就像给整个控制系统装上了一双“千里眼”和一颗“智慧心”！

全面的系统状态监测能力： TC520（3BSE001449R1）最核心的本事，就是它能像个“老中医”一样，全面地采集整个DCS系统（特别是ABB Advant Controller AC450/AC460）的**“脉象”。它不仅能获取各个模块（包括CPU、I/O、通信卡）的运行状态（Operational Status），还能侦测到细微的内部故障码（Internal Fault Codes）、通信链路的健康度、甚至电源供电的异常。这种无死角的监控（Comprehensive Monitoring）**能力，让系统中的任何“风吹草动”都无处遁形，大大提升了您对系统运行状态的掌控力。

智能诊断与预警机制： 这块ABB TC520可不只是简单地收集数据，它还能进行智能诊断（Intelligent Diagnostics）。它能够识别出具体的故障类型，比如是电源问题、通信中断还是某个传感器出了故障。这种智能识别能力，配合它提供的**实时告警（Real-time Alarms）和状态继电器输出功能，就像一个经验丰富的“预警系统”。它能帮助工程师在问题还没酿成大祸之前，就提前收到“警报”，从而采取预测性维护（Predictive Maintenance）**措施，避免突发停机，大大减少非计划停机时间（Unplanned Downtime）。

卓越的兼容性与无缝集成： TC520（3BSE001449R1）在设计之初就考虑到了与ABB Advant Controller系列的完美结合。它能够通过背板总线与其他CPU模块进行通信，并且支持Modbus等通用工业协议，将收集到的诊断信息传输到中央控制器或HMI（Human-Machine Interface，人机界面）。这种高兼容性（High Compatibility）和无缝集成能力（Seamless Integration），使得TC520能够轻松地融入到现有的ABB自动化架构中，无需进行复杂而耗时的改造，为老旧系统的功能升级和现代化改造提供了便捷的途径。

高可靠性与自主运行： 在工业现场，可靠性是重中之重。ABB TC520就是为这种严苛环境设计的。它自身具备连续自监督功能（Continuous Self-supervision），能够时刻监测自身的健康状况。更重要的是，它是一个**完全自主（Totally Autonomous）的模块，其运行不受外部用户的影响，只负责忠实地收集和报告系统状态。这种高可靠性（High Reliability）**确保了它在关键时刻能够稳定工作，提供准确的诊断数据，成为您DCS系统不可或缺的“安全网”。

The ABB TC520 system status collector (specifically, the 3BSE001449R1 model) is a pivotal component within industrial automation, serving as an indispensable tool for system health monitoring and proactive maintenance. Its primary strength lies in its comprehensive system status collection capabilities. Functioning like a central diagnostic hub, the TC520 gathers vital operational data and internal fault codes from various modules within the ABB Advant Controller AC450/AC460 DCS environment, providing an exhaustive overview of the system’s health. This uninterrupted visibility ensures that any subtle anomalies are promptly detected, thereby enhancing overall system control and awareness.

A key advantage of the ABB TC520 is its intelligent diagnostic and early warning mechanism. It’s not merely a data aggregator; the module intelligently identifies specific fault types, such as power supply irregularities, communication failures, or sensor malfunctions. Coupled with its real-time alerting capabilities and status relay outputs, this intelligent identification enables a proactive approach to maintenance. By leveraging the TC520‘s insights, engineers can implement predictive maintenance strategies, mitigating the risk of unforeseen downtime and significantly reducing unplanned outages.

Furthermore, the TC520 boasts exceptional compatibility and seamless integration within existing ABB Advant Controller architectures. Designed for straightforward integration, it communicates via the backplane bus with CPU modules and supports common industrial protocols like Modbus for efficient data transmission to central controllers or HMIs. This high compatibility simplifies system upgrades and modernization projects, allowing for efficient enhancement of diagnostic capabilities without extensive system overhauls. Finally, the ABB TC520 is engineered for robust reliability and autonomous operation. It incorporates continuous self-supervision and operates independently, ensuring unwavering performance even in challenging industrial environments. This high reliability makes it a dependable component for critical infrastructure, providing accurate diagnostic data and contributing significantly to the stability and longevity of your DCS.

应用领域

ABB TC520这块系统状态采集器，它的“用武之地”非常明确，那就是那些需要对DCS系统进行深度监控和故障诊断的工业现场。它就像一个时刻在线的“健康监测中心”，确保大型自动化系统能持续稳定地运行。

电力生产与输配：在火力发电厂、水力发电厂、核电站以及大型变电站中，DCS系统（如Advant Controller AC450/AC460）控制着锅炉、汽轮机、发电机组以及变电站的运行。ABB TC520在这里扮演着“健康医生”的角色，实时监测控制器和I/O模块的状态，一旦有异常，立即上报，确保电网的稳定供电和设备的可靠运行。

石油与天然气行业：炼油厂、天然气处理厂、输油管道控制中心等，生产过程复杂且对安全要求极高。TC520被用于监控DCS系统的各个节点，确保控制程序的正确执行，预防由于控制器或通信故障引起的生产中断或安全事故。

化工与石化行业：在大型化工装置中，对温度、压力、流量等关键工艺参数的控制精度要求极高。ABB TC520通过对控制系统的状态监测，保障控制回路的完整性和实时性，从而确保产品质量和生产安全。

水/污水处理厂：大型市政水处理和污水处理设施，需要对泵站、阀门、加药系统等进行连续自动化控制。TC520用于监控控制器的运行状态和通信链路，保障供水和污水处理的连续性，减少因控制系统故障导致的风险。

一般工业自动化系统：任何使用ABB Advant Controller AC400系列DCS的工业现场，只要对系统运行的透明性（Transparency）、**诊断能力（Diagnostic Capability）和高可用性（High Availability）**有较高要求的，ABB TC520都能发挥其价值，帮助用户实现更智能的维护和更可靠的运营。

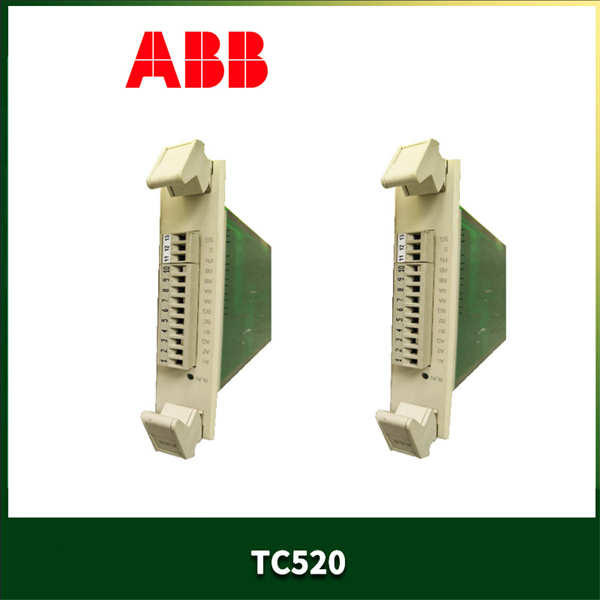

ABB TC520

相关产品

TC520作为ABB Advant Controller系列DCS的重要诊断模块，它通常与该系列的其他核心组件协同工作。了解这些“搭档”有助于更好地理解TC520在整个系统中的定位：

ABB AC450/AC460 控制器模块：这些是TC520主要服务的“大脑”，TC520从它们以及与它们连接的I/O模块中收集状态信息。例如：AC450A09、AC460B02系统单元。

ABB Advant Controller I/O 模块：包括各种数字量输入输出（DI/DO）、模拟量输入输出（AI/AO）模块，TC520也会监测这些I/O模块的运行状态。

ABB Advant Controller 通信模块：DCS系统中的其他通信模块，如用于Profibus、Modbus等协议的接口模块，TC520可能会与它们协同提供更全面的通信和诊断功能。

ABB Symphony Plus 平台：虽然TC520主要用于Advant Controller系列，但ABB Symphony Plus作为其后继和升级平台，也强调系统诊断和高可用性，其内部可能包含功能类似或更先进的诊断模块。

HMI (Human Machine Interface) / 操作员站：TC520收集到的诊断信息最终会呈现在操作员站的HMI界面上，供操作员和维护人员查看和分析。

ABB 智能设备诊断工具：可能存在与TC520配合使用的软件工具，用于更深层次的诊断数据分析和趋势报告。

安装与维护 安装前准备：各位老师傅们，在您准备安装ABB TC520系统状态采集器这块模块时，安全是头等大事，必须做到万无一失！首先，请您务必彻底切断所有给Advant Controller系统，特别是给TC520模块所在机架供电的电源回路。按照您厂里的安全操作规程，严格执行锁定/挂牌（LOTO）程序，确认系统已完全断电，没有任何带电风险，并释放所有残余能量。等到您亲手确认安全无误后，再小心翼翼地从防静电包装中取出ABB TC520模块，仔细检查它有没有在运输途中被“磕碰”过，型号3BSE001449R1是否与您手中的物料清单一致。TC520模块通常是插入到Advant Controller的背板总线槽位上的，您需要对准槽位，轻轻且均匀地将模块推入，直到它完全卡入到位并锁紧。在接线上，TC520需要连接电源（220 VAC），以及可能用于状态输出或通信的串行接口（如RS-232）。请您严格按照ABB提供的产品手册和系统接线图，将电源线、通信线等都精准无误地连接到对应的端子上。确保所有接线都牢固可靠，特别是接地线，它可是保证模块稳定运行和抗干扰能力的关键，一定要接得扎扎实实。最后，通电前，务必再进行一次全面的电气检查，确保万无一失。

维护建议：ABB TC520模块本身设计得非常坚固，为的是在严苛的工业环境下也能稳定工作。但再好的设备，也离不开日常的“呵护”：

环境清洁与温度控制：您得确保安装TC520的控制柜内部环境保持清洁、干燥、无尘，而且温度要控制在模块技术规格允许的范围内。灰尘堆积和过高温度是电子元件的大敌，会加速老化。定期用专业的吸尘器清理柜内灰尘，但千万别用湿布。

指示灯状态监控：TC520模块通常会有LED指示灯，它们是模块运行状态的“晴雨表”。平时多留意这些灯的颜色和闪烁状态，一旦发现有异常（比如红灯亮起或闪烁），那说明模块可能出了点小状况，您得赶紧查阅手册，根据指示灯的含义进行初步判断和排查。

系统日志与诊断信息查看：作为系统状态采集器，TC520的数据会通过Advant Controller传输到操作员站。您应该定期通过HMI或工程站软件查看TC520提供的系统诊断信息和事件日志。这些数据是了解系统“健康状况”的关键，能帮您提前发现潜在的隐患，实现预防性维护。

电源稳定性检查：虽然TC520供电是220 VAC，但电源质量对电子模块的稳定运行至关重要。定期检查供电电源的电压是否稳定，有无异常波动，这也是保证TC520正常工作的基础。
