ABB TB820-2V2 | AC 800M 标准I/O端子模块 | 可靠性验证与系统集成方案

描述

关键技术规格

• 产品型号: TB820-2V2
• 制造商: ABB
• 内部料号: 3BSE013209R1
• 所属系统: ABB AC 800M / System 800xA
• 模块类型: I/O 端子基座（Terminal Base Module）
• 兼容I/O卡: PDD2xx、GCD2xx、PCD2xx、GDD4xx 等标准 3BSE 系列模块
• 安装方式: DIN 导轨安装（35 mm），支持热插拔（需系统配置允许）
• 电源输入: 外部 +24 VDC（L+ / M），最大电流 10 A（通过端子排分配至 I/O 模块）
• 电压监测功能: 内置电压检测电路，当 L+ < 19 VDC 时触发“Power Fail”信号至背板总线
• 接线端子类型: 弹簧压接式（Push-in），支持 0.14–2.5 mm² 导线
• 工作温度: -25°C 至 +70°C
• 防护等级: IP20（适用于控制柜内安装）

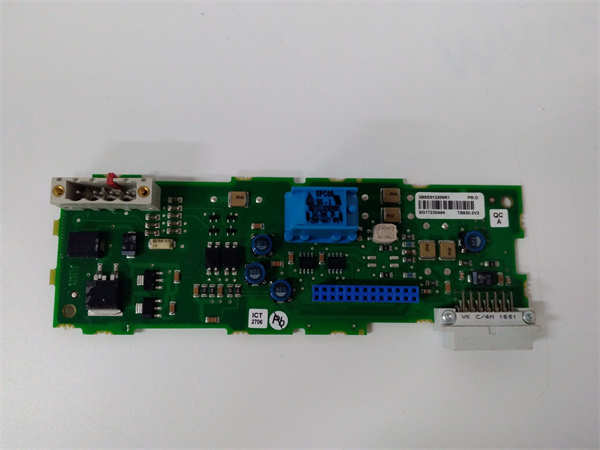

TB820-2V2 3BSE013209R1

功能定位与应用场景分析

TB820-2V2 是 ABB AC 800M I/O 系统中的关键机械与电气接口单元，主要用于为各类数字量和模拟量 I/O 模块提供标准化的现场接线平台和可靠的电源分配。其核心价值在于将模块本体与现场布线解耦，使 I/O 卡可在不断电情况下快速更换（热插拔），同时通过内置的电压监测功能，实时反馈供电异常，避免因电源跌落导致的控制失效或数据丢失。在大型过程控制系统中，TB820-2V2 是实现高可用性、可维护性和标准化布线的基础组件。

典型应用场景包括：

• 场景一：用于火电厂锅炉控制系统，TB820-2V2 作为 GCD207B101 数字输出模块的底座，驱动燃烧器电磁阀，并通过电压监测功能预警 UPS 供电异常。
• 场景二：在炼油厂 DCS 扩容项目中，多个 TB820-2V2 与 PDD205A1121 配套使用，构建高密度 DO 机架，弹簧端子设计大幅缩短现场接线时间。
• 场景三：用于 2010 年后投运的 System 800xA 老旧系统维保，TB820-2V2（3BSE013209R1）是当前标准端子基座，可直接替换早期 TB820 Rev A/B，无需更改背板或接线。

质量标准与测试流程

我们深知，一个端子基座的接触不良或电源监测失效可能导致整个 I/O 卡误动作。因此，每一块 TB820-2V2 均经过严格的机械与电气可靠性验证：

• 外观与清洁：所有单元均进行专业清洁，检查弹簧端子无氧化、塑料壳体无裂纹、导轨卡扣无变形，确保长期插拔可靠性。
• 上机实测：TB820-2V2 被安装到真实 AC 800M I/O 机架，搭配 PDD205A1121 模块，接入 32 路负载，进行 100 次热插拔循环测试，验证接触电阻稳定性（<10 mΩ）。
• 功能诊断：我们模拟 L+ 电压从 24 VDC 逐步降至 18 VDC，确认 TB820-2V2 的“Power Fail”信号准确触发并通过背板上报至 PM866 CPU；同时测试满载 10 A 电流下发热温升 ≤15 K。
• 质保承诺：仅通过全部测试的 TB820-2V2 方可出库，并提供 12 个月功能性故障质保，涵盖端子松动、电压监测失效、热插拔接触不良等问题。

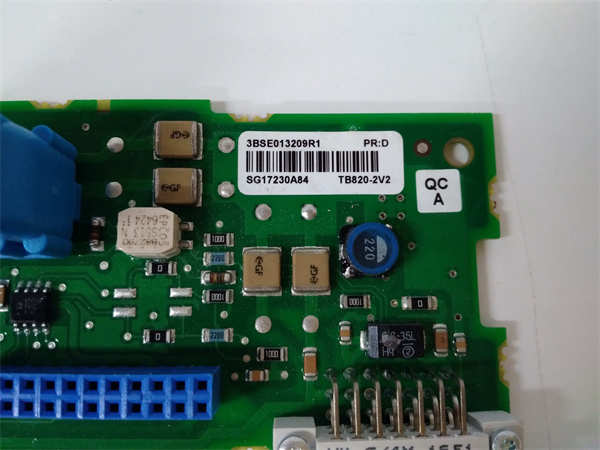

TB820-2V2 3BSE013209R1

兼容性与升级路径

为确保 TB820-2V2 与您的 I/O 模块正确匹配，请务必核对以下关键信息：

• 硬件兼容性：TB820-2V2 仅适用于 ABB “2V2” 系列 I/O 模块（型号后缀含 -2V2 或内部料号以 3BHE/3BSE 开头且为 Rev C 及以上）。老式 TB820（无 -2V2 后缀）不支持电压监测功能，不可混用。
• 配套组件：必须与 SA811 电源适配器模块配合使用，为 I/O 机架提供隔离电源；现场接线建议使用镀锡铜线，避免铝线氧化导致接触电阻升高。
• 替代关系：TB820-2V2（3BSE013209R1）是 TB820 系列的当前标准版本，与早期 TB820-2V1 引脚兼容，但仅 -2V2 版本具备电压监测功能。若系统无需该功能，可考虑成本更低的 TB810（基础型端子基座）。
