ABB SYNCHROTACT5 3BHB006713R0217：这是一款高性能微处理器型自动同期装置（Automatic Synchronizer）。它专为大型发电机并网、电网联络线合闸等应用设计。核心功能：自动调节频率/电压/相角，并在最佳时刻发出合闸脉冲。高精度：毫秒级同步合闸，确保并网冲击最小。

SYNCHROTACT5 3BHB006713R0217 产品概述

在电力系统领域，将发电机或某一子电网并入主网，必须满足严格的同步条件：两端的电压幅值、频率和相角必须近乎一致。任何大的偏差都将导致巨大的合闸冲击电流，严重损害发电机、变压器和开关设备，甚至造成电网震荡。

ABB SYNCHROTACT5 3BHB006713R0217就是为解决这个核心问题而生。它的基本定义，是一块采用先进微处理器技术的数字化同步控制单元。它集成了以下关键功能：

自动调频调压：通过输出信号（通常是模拟量或脉冲），自动控制发电机组的调速器（Governor）和励磁系统（Excitation System），将待并网侧的频率和电压精确地调整到与电网侧匹配。

动态相角预测：在调节过程中，它实时计算频率差（滑差）和相角差，并预测断路器固有合闸时间（Breaker Closing Time）所需的时间。

精准脉冲输出：在预测的相角差为零（或最小允许值）的时刻之前，提前发出合闸脉冲给断路器，确保断路器触点闭合时达到最佳同步状态。

SYNCHROTACT5在电力系统中的定位极其关键，它是安全并网、无冲击合闸的最后一道屏障。它的高精度和高可靠性，使得大型机组的并网操作可以完全依赖自动化，极大地提高了效率和安全性。

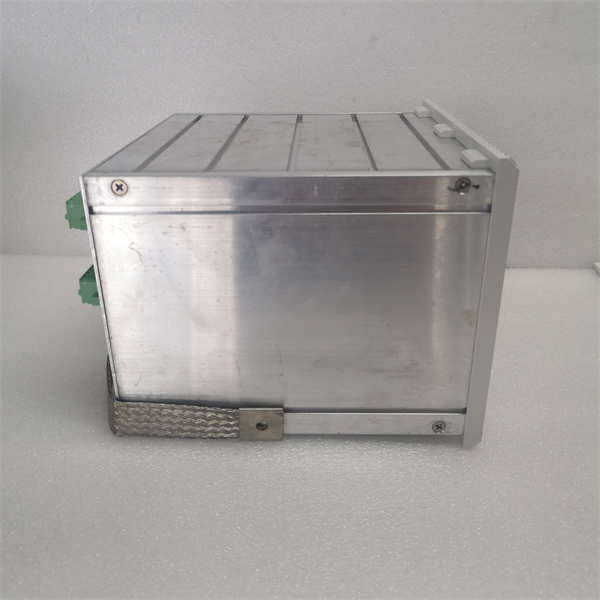

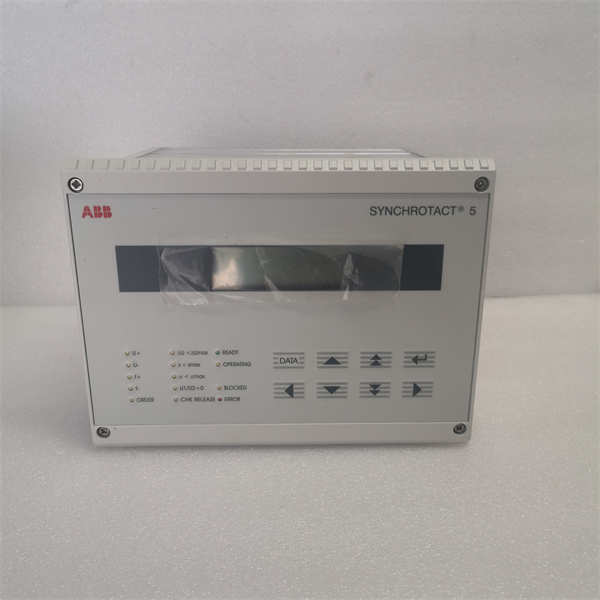

ABB SYNCHROTACT5 3BHB006713R0217

SYNCHROTACT5 3BHB006713R0217 技术规格

主要特点和优势

咱就说，ABB SYNCHROTACT5 能成为业界的“标杆”，靠的就是它高精度预测合闸的“独门绝技”！

高精度动态合闸预测：SYNCHROTACT5 采用了复杂的数字滤波和预测算法。它能准确测量频率差（滑差），并根据断路器的固有合闸时间和当前的相角变化率，实时计算出最佳的合闸提前角。这确保了在断路器机械操作的延迟时间内，相角能够精确地滑到零度，实现无冲击合闸。这种高精度是手动同期或简单继电器无法比拟的。

一体化自动调频调压：传统的同期需要依赖外部的调速器和励磁调节器进行手动或外部自动调节。而 SYNCHROTACT5 集成了自动调频和自动调压功能。它直接输出控制信号，将待并网侧的电压和频率自动调整到与电网侧相符，全程实现一键式（One-Button）自动化操作，极大地简化了并网流程。

极高的可靠性与安全性：作为核心保护设备，SYNCHROTACT5 具备完善的故障保护功能，例如：

死区（Dead Bus/Dead Line）合闸：当电网完全失压时，允许机组单独并网。

活线活线（Live Bus/Live Line）保护：如果电压、频率或相角偏差超过安全限值，它会立即锁定，禁止合闸，防止设备受损。

自诊断功能：设备内部的微处理器会持续监测自身状态，确保运行的可靠性。

The ABB SYNCHROTACT5 3BHB006713R0217 is a state-of-the-art digital automatic synchronizer, distinguished by its high-precision, predictive synchronization algorithm. It continuously monitors voltage, frequency, and phase angle on both the incoming machine/line and the grid side. Its core strength lies in its ability to dynamically calculate and predict the precise moment to issue the circuit breaker closing pulse, taking into account the breaker’s inherent operating time. This predictive capability ensures the phase angle difference is zero (or within minimal tolerance) at the actual moment the contacts close, thereby achieving zero-shock synchronization.

Furthermore, the SYNCHROTACT5 integrates sophisticated automatic speed and voltage control functionalities. It automatically sends control signals to the generating unit’s governor and excitation system to match the grid conditions, enabling completely automated, one-touch parallelization. Its design includes comprehensive safety interlocks against closing into excessively large voltage or frequency differences and offers Dead Bus/Live Line functionalities, making it a critical component for both the efficiency and safety of large power system operations.

应用领域

ABB SYNCHROTACT5 3BHB006713R0217是高压电力系统的专用设备，应用场景集中于需要精确并网操作的关键设施：

大型发电厂：包括水电、火电、核电等，用于将发电机组安全、平稳地并入主电网。

电网联络线：用于实现两个独立电网之间的联络线（Tie-Line）的合闸，确保不同区域电网之间的同步连接。

工业自备电厂：在大型工业园区或石化厂，用于将自备发电机组并入公用电网，或在孤网与并网之间进行切换。

抽水蓄能电站：用于水泵水轮机（Pump-Turbine）在发电模式和抽水模式之间的模式切换和并网操作，要求极高的精度和可靠性。

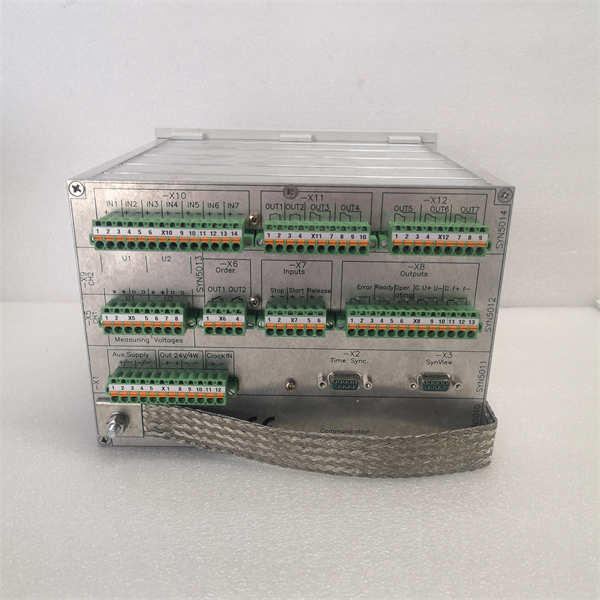

ABB SYNCHROTACT5 3BHB006713R0217

相关产品

ABB SYNCHROTACT5 3BHB006713R0217通常需要与以下设备或系统配合使用：

ABB MNS/UniGear开关柜：SYNCHROTACT5通常安装在这些中高压开关柜的保护室中，控制其中的断路器。

ABB REG670/RET670：Relion® 670 系列的线路/变压器保护继电器，与 SYNCHROTACT5 共享数据或进行联锁。

ABB Unitrol 系列励磁系统：SYNCHROTACT5 向励磁系统发出电压调节指令。

发电机调速器（Governor）：SYNCHROTACT5 向调速器发出频率/转速调节指令。

ABB COM600：变电站自动化网关，用于将 SYNCHROTACT5 的状态数据上传至 SCADA 系统。

安装与维护

安装前准备: 安装 ABB SYNCHROTACT5 3BHB006713R0217 之前，必须断开所有电源，并进行严格的静电防护。关键在于正确接线：它需要接入两组独立的 PT/VT（电压互感器）信号，分别来自待并网侧和电网侧，以及控制断路器的合闸回路。所有电压输入必须经过隔离和熔断保护。安装后，必须使用专用软件进行参数配置，尤其是断路器的固有合闸时间和并网的允许偏差（如相角、电压、频率），这些参数的准确性直接决定了合闸的成败。

维护建议: ABB SYNCHROTACT5 3BHB006713R0217的日常维护主要是功能校核和状态监控。通过前面板或上位机系统定期检查其自诊断状态和历史记录。需要定期进行联试，模拟并网过程，验证其调节速度和合闸精度是否满足要求。由于同步装置对信号质量要求极高，应定期检查其电压输入回路的接线和 PT/VT 二次回路的可靠性。
