ABB SPIET800 | AC 800M 控制器以太网接口 | 全流程测试与技术支持

描述

关键技术规格

• 产品型号: SPIET800
• 制造商: ABB
• 所属系统: ABB AC 800M 自动化控制器平台（需搭配 PM8xx CPU 和 CI854A 或本地 I/O 总线）
• 通信标准: IEEE 802.3 10/100 Mbps 以太网，全双工/半双工自适应
• 端口数量: 2个独立 RJ45 端口，支持介质冗余协议（如 PRP 或 MRP，依赖系统配置）
• 协议支持: Modbus TCP、AC 800M OPC UA、IEC 61850（需配合特定应用软件）
• 电气隔离: 1500 V RMS（端口与背板之间），符合 IEC 60950-1 安全要求
• 工作温度: 0°C 至 +60°C
• 安装方式: 插入 AC 800M I/O 机架（如 TB854A 底座或专用通信槽位）
• 认证标准: CE、UL 61010-2-201、IEC 61000-6-2/4（工业电磁兼容性）

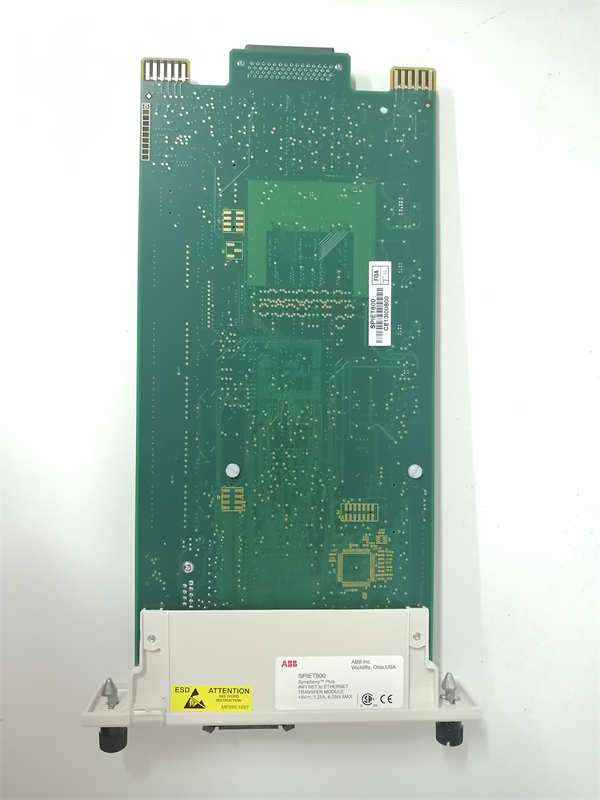

ABB SPIET800

功能定位与应用场景分析

ABB SPIET800 是 ABB 为 AC 800M 控制平台设计的高性能工业以太网通信接口模块，主要用于解决传统串行通信带宽不足、网络单点故障风险高、以及多系统数据孤岛等关键痛点。该模块通过提供双物理端口和高速 TCP/IP 通信能力，使 AC 800M 能够无缝接入工厂级 IT 网络、SCADA 系统、MES 平台及远程运维中心，实现控制层与信息层的高效融合。

在对网络可用性要求严苛的连续过程工业中，SPIET800 支持构建冗余环网或双归属拓扑，确保即使单链路中断，控制指令与过程数据仍能无扰传输。其低延迟特性和确定性通信能力，也使其适用于需要实时监控与远程诊断的关键场景。

典型应用场景：

• 电力自动化系统：用于变电站自动化，将 AC 800M 与 IEC 61850 客户端/服务器设备互联，实现保护、测控与远动数据统一上传。
• 大型化工装置：作为 DCS 与第三方智能设备（如在线分析仪、安全PLC）之间的高速数据桥梁，支持 Modbus TCP 协议集成。
• 老旧系统现代化改造：替换早期串行通信模块（如 CI854A 仅支持 RS-485），为现有 AC 800M 站点赋予以太网能力，延长系统生命周期。
• 远程运维架构：通过 SPIET800 接入企业 VPN 或工业防火墙，实现工程师远程访问控制器进行诊断、程序下载与参数调整。

质量标准与测试流程

我们理解，一个通信模块的失效可能导致整个控制站脱网，引发非计划停机。因此，我们建立了严格的质量检测流程，确保您收到的每一个 SPIET800 都功能完好、性能稳定：

• 外观与清洁：所有模块均经过专业超声波清洗与显微镜检查，确认 PCB 无腐蚀、电容无鼓包、连接器无氧化或机械损伤。
• 上机实测：模块被安装到真实的 ABB AC 800M 测试机架（含 PM864 CPU 和 Control Builder M 软件环境），进行不少于 48 小时的连续带电运行与网络压力测试。
• 功能诊断：通过模拟真实工业流量（如周期性 Modbus TCP 请求、OPC UA 订阅），验证双端口通信稳定性、ARP 表更新、IP 冲突处理及冗余切换响应时间。
• 环境适应性验证：在高低温循环箱中进行 -10°C 至 +65°C 的启停测试，确保极端温度下仍能正常初始化并维持连接。
• 质保承诺：只有通过全部测试项的 SPIET800 才会出库，并附带测试日志摘要，同时提供 12 个月功能性质量保证。

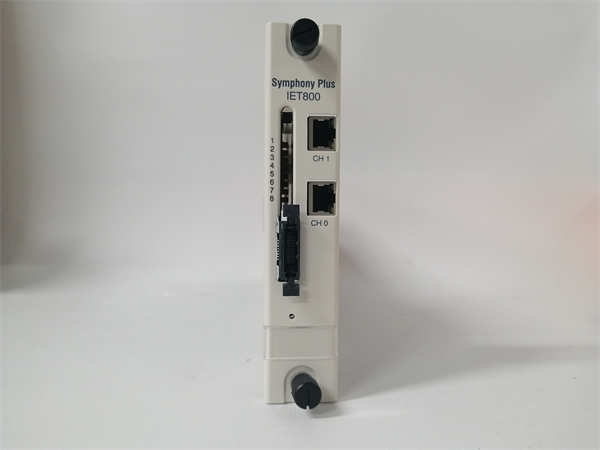

ABB SPIET800

兼容性与升级路径 (技术支持)

为确保 SPIET800 100% 适用于您的 AC 800M 系统，我们的技术顾问提示您注意以下几个关键兼容性问题：

• 硬件/固件：请确认您的 AC 800M CPU（如 PM86x 系列）固件版本不低于 5.1 SP2，旧版本可能无法正确识别 SPIET800 或导致通信异常。
• 配套组件：该模块必须安装于支持以太网通信的 I/O 底座（如 TB854A 或专用通信槽位），不可直接插入通用数字 I/O 机架。
• 替代关系：SPIET800 是 ABB 官方推荐的以太网接口方案，可替代早期通过串口网关实现的间接联网方式；若您的系统仅需单端口，也可评估 CI854A + 外部串口服务器 的成本方案，但会牺牲实时性与可靠性。
