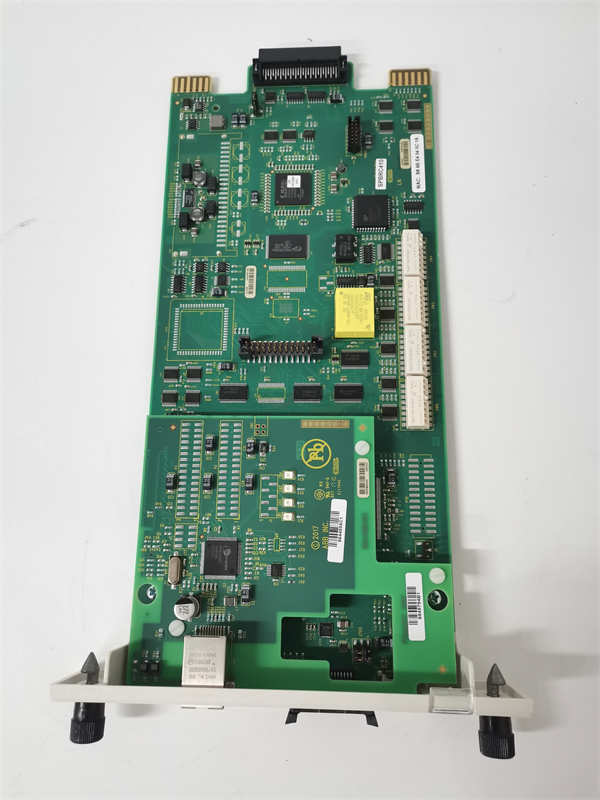

ABB SPBRC410 | AC 800M 安全控制器模块

描述

关键技术规格

• 产品型号: SPBRC410
• 订货号: 3BSE069420R1
• 制造商: ABB
• 系统平台: ABB 800xA High Integrity (Safety Instrumented System)
• 安全架构: 三重模冗余（TMR – Triple Modular Redundancy），三通道独立执行 + 硬件表决
• 处理器: 三路独立 PowerPC 核心，同步运行相同安全程序
• 内存: 每通道集成独立 RAM 与非易失性存储，支持安全程序与事件日志缓存
• 控制周期: 典型 50 ms（可配置至 10 ms），满足 API 670 与 IEC 61511 快速响应要求
• 通信接口:
  • 双冗余光纤 SafetyNet（连接 SPNRP410 网络模块）
  • RS-232 Service Port（用于本地诊断与固件升级）
  • 内置背板总线（连接 HI 专用 I/O 站）
• 安全认证: IEC 61508 SIL3, IEC 61511, API 670, FM, CSA, ATEX（系统级认证）
• 功耗: ≈ 25 W（典型值，需配套 SPFAN410 散热）
• 工作温度: 0°C 至 +60°C（强制风冷环境）
• 尺寸/安装方式: 3U 高度，安装于 HI 专用控制机箱（如 SPCHS410），需配合风扇单元
• 编程环境: ABB Safety Builder（基于 IEC 61131-3 扩展的安全语言）
• 诊断覆盖率: >99%（依据 IEC 61508 Part 2）

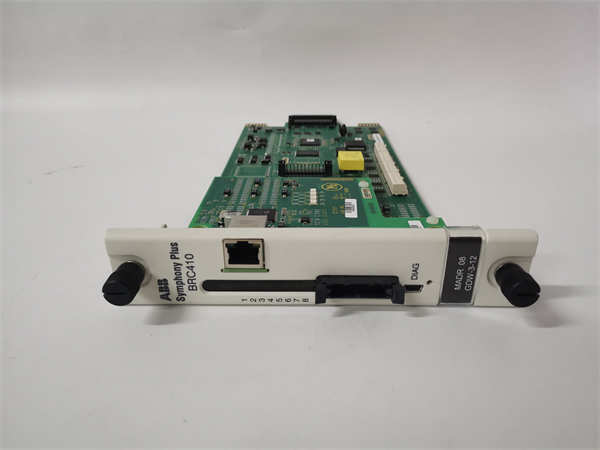

ABB SPBRC410

功能定位与应用场景分析

SPBRC410 是 ABB High Integrity 安全控制系统中的核心处理模块，专为高风险过程工业设计，用于实现最高完整性级别的安全联锁与保护逻辑。其采用硬件级三重模冗余（TMR）架构——三个完全独立的处理通道并行执行相同的 SIS 程序，并通过专用表决电路对输出进行“三取二”（2oo3）判断，确保即使单通道或双通道发生随机或系统性故障，系统仍能进入或维持安全状态。该设计从根本上消除了单点故障风险，是 SIL3 应用的工程实践标准。

SPBRC410 不仅执行基本的 ESD 逻辑，还支持复杂的安全序列控制（如燃机吹扫-点火-升速流程）、动态超驰（Dynamic Override）、部分行程测试（PST）协调等高级功能。所有安全变量、报警与事件均通过 800xA HI 架构集中管理，支持与 BPCS（基本过程控制系统）的受控信息交互，同时保持逻辑隔离。

典型应用场景：

• 用于大型炼油厂反应器区域的紧急泄压系统（PSV 联锁）
• 在 LNG 液化装置中作为主冷箱安全控制核心，防止液泛或超压
• 应用于海上平台火气系统（F&G），协调气体探测、关断阀与消防泵动作
• 支持老旧 Triconex 或 Hima 系统向 ABB 800xA HI 平台迁移的现代化改造项目

我们的质量标准与测试流程

鉴于 SPBRC410 直接关系到人员、设备与环境安全，我们对其执行远超常规备件的验证标准：

测试流程：

• 物理完整性检查: 确认 PCB 无修复痕迹、电容无鼓包、光纤接口洁净无损
• 上电自检（POST）验证: 三通道 CPU 均通过上电自检，OK LED 绿色常亮
• SafetyNet 通信测试: 插入 HI 机箱，通过 Safety Builder 识别模块并读取三通道状态
• 表决逻辑模拟: 加载测试安全程序，注入单/双通道故障，验证系统进入安全状态
• I/O 扫描与诊断: 验证对 SPDI/SPDO 模块的周期性扫描及开路/短路诊断上报
• 72 小时老化运行: 在满负载下连续运行，监测温升、同步稳定性与内存完整性
• 最终出库: 仅通过全部测试项的模块附带三通道诊断日志、固件版本及 SIL3 合规说明

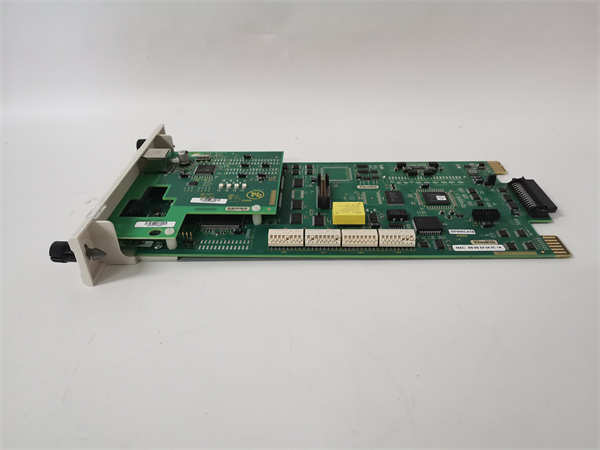

ABB SPBRC410

兼容性与升级路径

为确保 SPBRC410 能在您的安全系统中合规部署，请在采购前核对以下关键项：

需核对要点：

• 系统版本: 仅适用于 800xA High Integrity v6.0 及以上，不兼容标准 AC 800M
• 机箱与散热: 必须安装于 SPCHS410 机箱，并配备 SPFAN410 风扇单元（强制风冷）
• 网络模块: 需搭配 SPNRP410 冗余网络处理器，实现 SafetyNet 通信
• 固件匹配: Safety Builder 版本必须与 SPBRC410 固件严格对应（如 R6.1 → FW 6.1.x）
• 替代限制: SPBRC410 无直接向下兼容型号；升级路径为后续 SPBRC420（若项目允许）
