ABB SPAJ110C 馈线保护继电器 – 经典数字保护，电力系统的不二之选！

描述

ABB SPAJ110C：这块数字式馈线保护继电器，那是电力系统里的“老黄忠”！集成了过流、接地、重合闸等多种保护功能，额定电压：100V或110V AC，辅助电源：24/48/110/220V DC/AC可选，保护功能：50/51/67。专治各种线路短路、接地故障。

SPAJ110C 产品概述

ABB 的 SPAJ110C 是一款设计精良的数字式馈线保护继电器，它在电网和工业配电系统中承担着至关重要的“安全卫士”角色。这款继电器属于 ABB 的传统保护继电器家族，虽然推出时间较早，但其坚固的设计和久经考验的性能使其至今仍广泛应用于中压输配电线路的保护。ABB SPAJ110C 的核心价值在于其集成化的保护功能，它将过电流保护、接地故障保护、以及可选的重合闸功能等集于一身，极大地简化了配电盘的设计和布线。SPAJ110C 不仅仅是一个保护设备，它还具备高精度的电流测量和事件记录功能，能够为电力系统的运行维护提供宝贵的数据支持。正是这种多功能、高可靠性的特点，使得 ABB SPAJ110C 成为确保电力馈线系统安全、稳定运行的关键一环。在很多要求系统稳定的工业自动化（Industrial Automation）和电力监控系统中，它的地位无可替代。

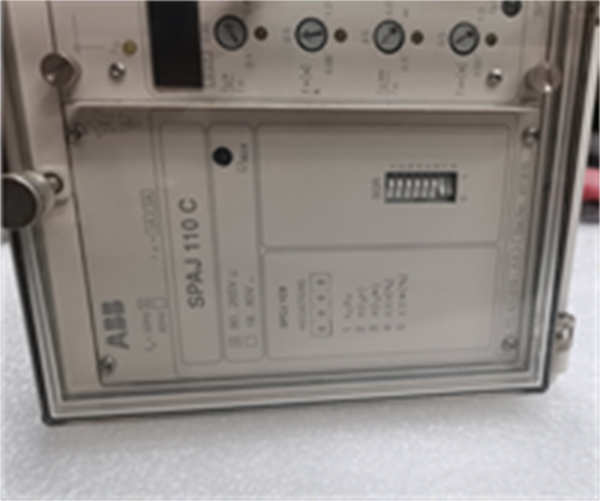

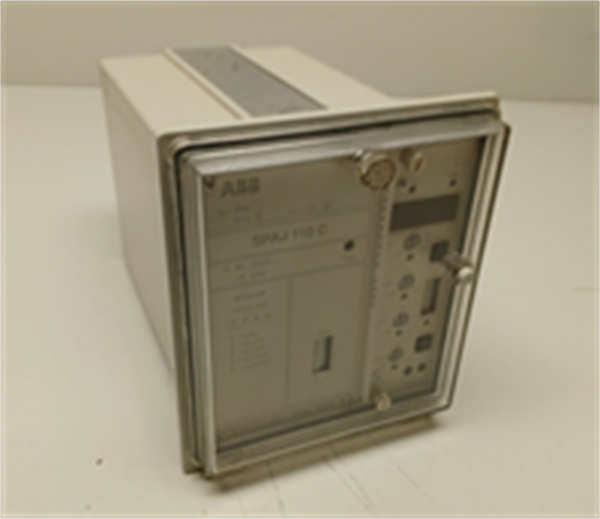

ABB SPAJ110C

SPAJ110C 技术规格

主要特点和优势

搞继电保护的人都知道，可靠性是第一位的。ABB SPAJ110C 之所以能成为经典，就是因为它做到了“稳如泰山”。

首先，它的保护功能集成度高，这是它最大的优点之一。这块 SPAJ110C 模块集成了标准的三段式过电流保护（定时限和瞬时）、接地故障保护，并可选配方向性过流保护（Directional Overcurrent Protection, 67）和重合闸功能（Reclosing, 79）。这种多功能集成设计，不仅减少了柜内的继电器数量，简化了开关柜 (Switchgear) 的复杂性，也提升了整体系统的可靠性。你想啊，一个设备搞定多项保护，故障点自然就少了！

其次，它的操作和设置非常直观。尽管是老型号，但 SPAJ110C 采用的键盘和显示屏界面，对于现场的运行和维护人员来说，操作逻辑清晰，参数整定方便快捷。对于传统工程师来说，这种“所见即所得”的友好界面，比很多复杂的新型保护装置更容易上手，减少了人为失误 (Human Error) 的风险。

再者，SPAJ110C 的事件和故障记录能力非常强大。它能够准确记录保护动作的详细时间戳、故障前后的电流波形（故障录波），这对于事故分析和系统调试至关重要。这种精细的故障诊断 (Fault Diagnosis) 能力，能帮助我们快速定位问题，减少停电时间，提高供电质量 (Power Quality)。它还支持可选的 RS-485 接口，可以接入到更高层的监督控制与数据采集 (SCADA) 系统，实现远程监控和控制。在很多大型变电站或工业配电房，ABB SPAJ110C 就是靠这种“硬核”实力，几十年如一日地守护着电网安全。它的硬件设计非常坚固，电磁兼容性（EMC）指标高，能够抵抗变电站内复杂的电磁干扰，真正做到了“皮实耐用”，值得信赖。

The ABB SPAJ110C is widely regarded as a benchmark digital feeder protection relay, distinguished by its exceptional blend of robustness and comprehensive functionality. Its primary advantage lies in the high integration of critical protection functions, including definite time and inverse time overcurrent protection, sensitive earth-fault protection, and optional directional elements, making it a highly cost-effective and space-saving solution for medium voltage distribution networks. The reliability of the SPAJ110C is evidenced by its long service history in diverse and demanding environments globally, confirming its capability to withstand severe electromagnetic interference (EMI) typical in switchgear applications. A key operational feature is its user-friendly Human-Machine Interface (HMI), which facilitates straightforward parameter setting and monitoring, significantly reducing the learning curve for field technicians. Furthermore, the relay’s advanced recording capabilities—including disturbance recordings and event logging with high-resolution time stamps—are invaluable for post-fault analysis and preventive maintenance strategies. For utilities and industrial operators prioritizing stability and proven performance in their electrical infrastructure, the ABB SPAJ110C offers an uncompromised solution, ensuring the sustained safety and security of power distribution feeders against various electrical faults.

应用领域

ABB SPAJ110C 的经典设计和稳定性能，使其在电力系统的各个层级都有其“用武之地”。最主要的领域当然是中压配电系统，它被广泛安装在城市变电站、工业园区配电房以及电厂的厂用电系统中，用于保护 6kV、10kV 或 35kV 等中压馈线回路，防止短路和接地故障对线路和变压器造成损害。

其次，在大型工业用户，如冶金、化工、矿山等对供电连续性要求极高的场所，SPAJ110C 模块是开关柜 (Switchgear) 的标配保护单元。它不仅保护了出线回路，还通过其选择性保护特性，确保只有故障回路被隔离，最大限度地保障了非故障区域的连续生产。例如，在钢厂的轧机供电系统或石化厂的泵站控制系统中，ABB SPAJ110C 的快速准确动作至关重要。

此外，由于其具备灵活的通信接口，SPAJ110C 也被应用于一些老旧系统的数字化改造项目。它可以作为一种经济、可靠的替换或补充单元，将现场的保护信息通过 RS-485 接口上传到新的电力监控系统 (PMS) 中，实现了传统设备与现代数字化技术的有效结合。总而言之，只要是需要对电流进行精确监测和快速隔离故障的电力场景，ABB SPAJ110C 都是一个值得信赖的、能够提供强大且可靠保护的理想选择。

相关产品

ABB SPAJ110C 作为一款经典馈线保护继电器，与它同系列或功能相似的产品还有不少“兄弟”：

ABB SPAJ130C：这是与 SPAJ110C 功能相似的型号，通常具有更多的保护功能，例如增加了电容器保护等。

ABB SPAJ140C：该系列的一个高级型号，可能具备更复杂的距离保护 (Distance Protection) 功能。

ABB REF542plus：这是 ABB 后来推出的一个更现代的保护与控制终端，可以视为 SPAJ110C 的高性能升级替代品，集成了更多的通信和自动化功能。

ABB REM543：适用于电机或发电机保护的系列产品，与馈线保护的 SPAJ110C 在应用对象上有所区别，但属于同一技术平台。

ABB REX640：ABB 推出的一代多功能保护继电器，具备更强大的处理能力和 IEC 61850 通信协议，是替代 SPAJ110C 进行高端改造的项目首选。

安装与维护

安装前准备: 安装 ABB SPAJ110C 前，首要工作是核对继电器的额定参数，特别是额定电流（1A还是5A）和辅助电源电压（AC还是DC，电压等级是多少），必须与现场的二次回路设计完全一致，任何不匹配都可能导致继电器损坏或无法正常工作。SPAJ110C 采用嵌入式安装，需要确保开关柜面板的开孔尺寸符合要求。在接线时，必须严格按照产品手册上的端子图进行，特别是电流回路的极性绝对不能接反，否则将影响方向性保护的正确动作。接线完成后，应使用万用表对辅助电源和跳闸回路进行绝缘测试，确保无短路或接地故障。

维护建议: 对 ABB SPAJ110C 的维护重点在于定期校验和环境检查。作为保护设备，建议根据电力行业的规范，每隔几年对其保护动作特性进行一次全面的定期校验 (Periodic Testing)，使用专业的继电器测试仪模拟故障电流，确保其动作值和动作时间符合整定要求，这是保障系统安全的关键环节。同时，应定期检查 SPAJ110C 安装环境，确保继电器周围的温度、湿度和清洁度符合要求，避免灰尘和潮湿影响继电器的电子元件。对于长时间运行的 SPAJ110C，还应该检查其事件记录和故障录波功能是否正常，确保在发生故障时，能够提供完整的诊断信息。
