ABB SPAD346C3 – 变压器“安全卫士”，稳定差动保护，

描述

ABB SPAD346C3 是一款由ABB设计的稳定差动保护继电器，专为保护两绕组电力变压器和发电机-变压器组而生。它是电力系统中的“安全卫士”，通过比较电流来检测变压器内部短路、匝间故障等，并能有效避免励磁涌流误动作。核心功能：差动保护、过流保护、接地故障保护，快速动作时间：<30毫秒，抗干扰能力：极强。有了它，您的变压器就有了“金钟罩”，运行更安全可靠！

SPAD346C3 产品概述

在电力输送和分配这个庞大而复杂的体系里，电力变压器那可是“心脏”一般的存在，地位举足轻重。这些“大家伙”要是出了内伤，比如绕组短路、匝间故障，那可不是闹着玩的，轻则设备报废，重则大面积停电，损失没法估量。这时候，就得请出咱们今天的主角——ABB SPAD346C3稳定差动保护继电器了！它就像一个时刻警惕的“私人保镖”，专门负责看护这些宝贝变压器的“内脏健康”。

SPAD346C3这块继电器，可不是那种只会傻傻地“过流就跳闸”的普通货色。它是个高度智能的保护装置，专门为电力系统里的两绕组电力变压器、发电机-变压器组量身定制，在特定条件下，连三绕组变压器它也能罩得住。它的核心“武功”就是差动电流保护。简单说，它会精准地测量进入和流出变压器每个绕组的电流。正常情况下（就算外部短路，只要故障不在变压器内部），这些电流的矢量和应该接近于零，就像水箱进水量和出水量始终保持平衡一样。但是，一旦变压器内部真出了问题，这个平衡立马就会被打破，产生一个明显的“差动电流”，SPAD346C3就能在第一时间，像闪电一样捕捉到这个异常信号。

最关键的是，这块SPAD346C3还有一套绝活，那就是它的**“稳定”功能**。你可能知道，变压器在刚投入运行（励磁涌流）或者电压过高（过励磁）的时候，会产生很大的、但并非内部故障的差动电流，如果是个傻瓜继电器，那肯定就误跳闸了，造成不必要的停电。但SPAD346C3可聪明了，它利用先进的谐波制动原理（比如检测二次和五次谐波），能够精准区分这些“假警报”和“真故障”。这就保证了继电器只在真正需要动作的时候才动作，最大限度地减少了非必要的停电，大大提升了电网的运行稳定性和可靠性。这玩意儿，就是为了让你的变压器安全稳当地“干活”，不给你添乱而生的。

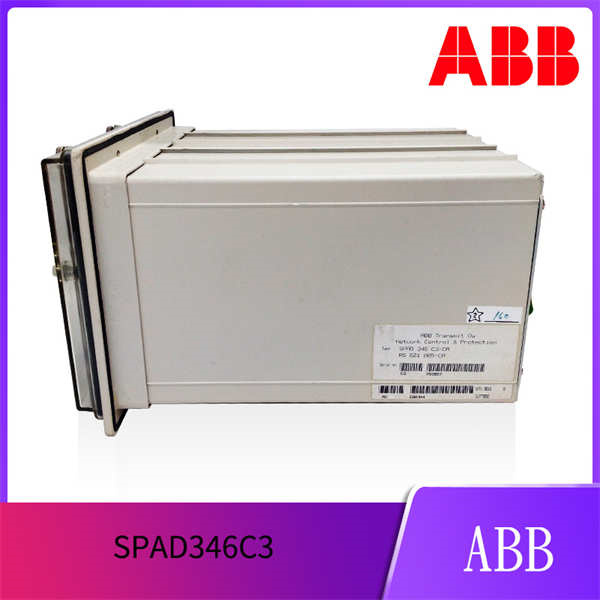

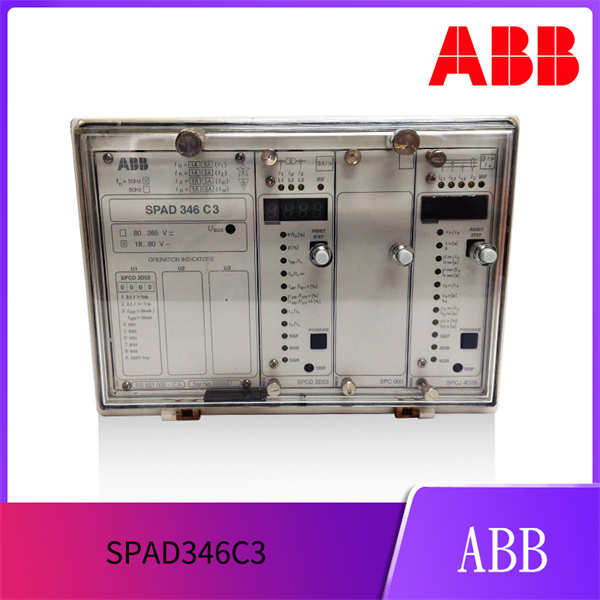

ABB SPAD346C3

SPAD346C3 技术规格

主要特点和优势

ABB SPAD346C3这块差动继电器，在电力保护这块儿，那可是个实打实的硬汉，功能多，还特靠谱！它的这些本事，那都是保电网安全的大功臣。

卓越的故障辨别能力： 这块SPAD346C3最牛的地方，就是它的稳定差动原理（Stabilized Differential Principle）。它能像个神探一样，精准地分辨出变压器内部的“真故障”（必须立刻跳闸的），和外部短路或者变压器刚启动时的“假警报”（比如励磁涌流（Inrush Current）和过励磁（Overexcitation））。它可不是那种一有点风吹草动就乱跳的“二愣子”。通过分析差动电流里的谐波成分（Harmonic Content），特别是二、五次谐波，它能聪明地识别出哪些是真问题，哪些是无害的瞬态情况。这就大大避免了不必要的误跳闸，保证了咱们电力系统的连续运行（Operational Continuity），省去了多少不必要的麻烦和损失！

全面的多功能保护： 这家伙可不只是个“差动专家”。SPAD346C3还集成了三相过电流保护（Three-phase Overcurrent Protection）和多配置接地故障保护（Multi-configurable Earth-fault Protection）。这意味着你在一块继电器上，就能实现变压器最主要的几种保护功能。这样一来，不仅系统设计变得更简单，需要安装的设备少了，节省了控制柜的空间，而且从安装到维护，整体成本都能大大降低，一举多得！

高可靠性与可用性： 这块SPAD346C3的“体格”那是相当健壮。它能持续自监督（Continuous Self-supervision）自身的硬件和软件，就像它自己给自己做体检一样。一旦发现内部有啥不对劲，它能立马报告，大大提升了继电器的可用性（Availability）和整个系统的可靠性（Reliability）。加上它那超强的抗电气和电磁干扰能力（Electromagnetic Interference, EMI Immunity），就算在电网环境最恶劣的变电站里，它也能稳如磐石地工作。

灵活应用与配置简便： 这继电器在应用上也挺“随和”。它支持数值型矢量组匹配（Numerical Vector Group Matching）和宽范围CT变比校正（CT Ratio Correction）。这意味着，不管你家变压器的接线组别是啥，或者电流互感器（Current Transformer, CT）的变比是多少，都不用额外再加昂贵的中间互感器去匹配了，直接通过软件设置就行。这大大简化了工程设计和调试工作，让现场安装和调试变得更轻松，更精确。

快速选择性故障清除： 出了真故障，那可是争分夺秒的事儿。SPAD346C3在这种关键时刻绝不含糊，它的动作时间（Operating Time）极短，对于严重的内部短路，甚至能在30毫秒内就发出跳闸指令。这种“快刀斩乱麻”的速度，能最大限度地减少故障对变压器造成的损害，缩短故障电流持续时间，对于维持电网的**稳定运行（Grid Stability）**至关重要。

Advanced Diagnostic and Analysis Tools: The ABB SPAD346C3 relay is a formidable protective device, distinguished by its sophisticated fault discrimination capabilities. It leverages stabilized differential principles to effectively differentiate between actual internal transformer faults and benign external disturbances or transient conditions like transformer inrush currents and overexcitation. This advanced logic, often employing harmonic restraint by analyzing the second and fifth harmonics of the differential current, prevents false tripping and ensures optimal operational continuity for critical power assets.

Beyond its core differential function, the SPAD346C3 offers comprehensive multi-function protection, integrating three-phase overcurrent and versatile earth-fault protection. This integrated approach simplifies system design, reduces hardware requirements, and consequently lowers installation and maintenance costs. Its inherent robustness and reliability are further enhanced by continuous self-supervision of both hardware and software, proactively signaling any internal issues and boosting overall system availability.

The relay provides significant application flexibility through features like numerical vector group matching and wide CT ratio correction capabilities. This eliminates the need for external interposing current transformers, streamlining engineering and ensuring precise current comparison irrespective of the transformer’s configuration. When a genuine fault occurs, the SPAD346C3 ensures fast and selective fault clearance, typically operating in less than 30 milliseconds for instantaneous faults. This rapid response is vital for minimizing equipment damage and maintaining grid stability. Furthermore, its integrated disturbance recording functionality provides invaluable pre- and post-fault data, facilitating thorough post-fault analysis and optimization of protection settings.

应用领域

ABB SPAD346C3这块稳定差动保护继电器，那可是电力系统里，特别是和变压器打交道的那些关键环节，必不可少的重要成员。它的“用武之地”都是那些要求高可靠、高精准保护的“硬核”场所。

输变电站：这是SPAD346C3最常见的“战场”。在国家电网或者地方电网的输变电站里，它主要负责保护两绕组和部分三绕组电力变压器。这些变压器是电网的“骨架”，一旦出问题，影响范围可就大了。有了SPAD346C3，能有效防止变压器内部故障扩大，保证电网的稳定运行和电力供应的连续性。

发电厂：在火力发电厂、水力发电厂、核电站或者一些大型联合循环电厂里，**发电机-变压器组（Generator-Transformer Unit）**是核心设备。SPAD346C3作为其主保护，守护着发电机和升压变压器的安全，一旦发生内部故障，能迅速隔离，避免对昂贵的发电设备造成毁灭性打击。

大型工业企业：很多大型的钢铁厂、化工厂、石化基地、有色金属冶炼厂等，都有自己的高压进线站和内部配电变压器。这些变压器是维持工厂生产的“命脉”。ABB SPAD346C3在这些工业变电站中，为关键的生产设备提供可靠的电源保护，确保生产流程的连续性和安全性，避免因变压器故障导致生产中断。

可再生能源发电站：在风力发电场、大型光伏电站中，变压器将发电机组产生的电压升压后并入电网。SPAD346C3同样被用于保护这些关键的升压变压器，确保新能源电力的安全可靠输出。

轨道交通电力牵引系统：在一些电力牵引变电站中，牵引变压器为列车提供电力，SPAD346C3能为其提供必要的差动保护，保障铁路运行的供电安全和稳定。

ABB SPAD346C3

相关产品

SPAD346C3作为ABB的经典差动保护继电器，虽然它现在属于“老兵”了，但它在电力系统里的作用不容小觑。在实际应用中，它常常和以下这些设备一起协同工作，或者被更现代的继电器所替代：

ABB REF615/REF620/RET630 Relays：这是ABB Relion®系列里的中低压馈线和变压器保护继电器，功能更全面，集成度更高，往往是SPAD346C3的现代升级或替代方案。它们提供更强的通信功能和更灵活的配置。

ABB RET670/RET650 Relays：同样是Relion®系列，但属于更高端的变压器保护和控制继电器，适用于更复杂、更重要的电力变压器保护应用，功能比SPAD346C3更强大。

ABB REx 5xx 系列继电器：这是ABB更早期的一些数字式保护继电器（如REL511、REM543等），它们可能在老旧的变电站自动化系统中与SPAD346C3共同存在或被其取代。

电流互感器 (CTs) 和电压互感器 (VTs)：SPAD346C3的“眼睛”，没有它们提供精准的电流和电压测量信号，继电器就无法工作。选择正确的CT和VT变比和精度至关重要。

断路器 (CBs)：SPAD346C3的“执行者”，一旦检测到故障，继电器会发出跳闸指令，通过跳闸线圈控制高压断路器动作，隔离故障设备。

ABB MicroSCADA/RTU500系列：这些是ABB的变电站自动化系统，SPAD346C3这类继电器的数据和状态可以被集成到这些系统中，实现远程监控、事件记录和故障分析。

安装与维护 安装前准备：各位工程师兄弟们，在您准备安装这块重要的ABB SPAD346C3稳定差动保护继电器之前，请务必记住，安全是电力作业的最高准则！您必须确保所有与该继电器或被保护变压器相关的一次和二次回路电源都已经彻底断开，并且按照安全规程进行了可靠的接地和挂牌锁定，确认没有任何带电风险。等待足够的放电时间，确认所有残余电压都已消除。接下来，小心地从包装中取出SPAD346C3，检查是否有任何运输造成的物理损伤，并核对继电器型号和版本是否与设计要求完全一致。SPAD346C3通常以模块化设计，包括差动模块、电源模块和I/O模块等，它们会安装在标准的继电器机箱中。请确保安装环境满足继电器的工作条件，比如清洁、干燥、通风良好，避免过度的震动、灰尘和极端温度。在接线上，这是最关键的一步，必须严格按照ABB提供的用户手册中的详细接线图，将电流互感器（CT）和电压互感器（VT）的二次侧回路精确无误地连接到SPAD346C3的对应端子，尤其要注意CT的极性，这是差动保护能否正确动作的命门！同时，将继电器的跳闸输出触点连接到断路器的跳闸线圈，以及其他告警和信号回路。所有接线必须牢固可靠，绝缘良好，并且继电器外壳必须可靠接地，以确保EMC（电磁兼容性）和人身安全。最后，在送电前，您还需要通过专用软件对SPAD346C3进行参数配置，比如CT变比、变压器矢量组、差动特性曲线、过流和接地故障设定值等等，并进行严格的模拟和实际测试，确保其在各种故障条件下都能正确、快速、选择性地动作。

维护建议：ABB SPAD346C3作为一款为高可靠性设计的保护继电器，日常的维护工作相对比较简单，但定期的“体检”是必不可少的，能让它在关键时刻真正靠得住：

定期外观检查：您应该定期对SPAD346C3进行目视检查，看看有没有积灰、潮湿、外壳损坏或接线松动的情况。确保面板上的LED指示灯显示正常，通常绿灯表示正常运行。

环境控制：保持安装SPAD346C3的控制柜内部环境的清洁、干燥和良好的通风，避免过高的温度，因为恶劣环境是电子设备“短命”的主要原因。

功能测试：按照ABB的推荐和您所在单位的规程，定期进行继电器功能测试，这通常包括二次注入测试，模拟各种内部和外部故障，验证继电器是否能在设定的动作时间内正确跳闸或发出告警。这一步至关重要，能确保继电器在沉睡中也能保持“警觉”。

数据分析：利用SPAD346C3自带的扰动记录器功能，定期下载并分析其记录的事件和故障波形数据。这些数据是“事故现场的证据”，能帮助您深入了解系统运行状态，排查潜在问题，优化保护定值，甚至用于故障后的分析报告。

清洁：使用无水酒精和软布定期清洁继电器外表面和通风孔，防止灰尘堆积影响散热。
