ABB SDCS-CON-4 (3ADT313900R1501) – DCS800直流传动“大脑”，精准控制就靠它！

描述

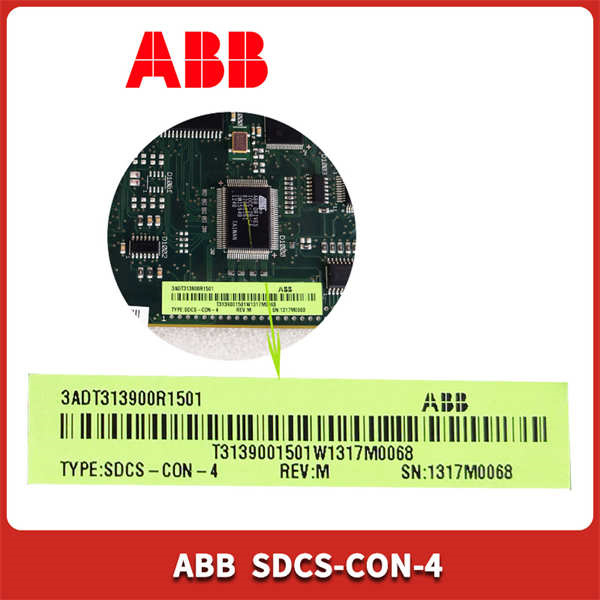

ABB SDCS-CON-4 (3ADT313900R1501)：这块主控制板，那可是ABB DCS800系列直流传动的“大脑”，专为大功率直流电机提供精准控制。它负责固件存储、参数管理，保障电机平稳高效运行。通信接口：RS-232/485、CAN，数字量I/O：8入8出，工作温度：-20°C至+70°C。别瞅了，原厂正品，有货就给你发，不让你等！咱家就是你搞定工业自动化的靠山，没毛病！

SDCS-CON-4 产品概述

在工业自动化领域，特别是那些需要大功率、高精度直流电机控制的场合，ABB DCS800系列直流传动那是响当当的名牌货。而今天咱们要聊的这块ABB SDCS-CON-4（型号通常带个通用零件号3ADT313900R1501），就是这整个传动系统里的“控制中枢”，说白了，它就是DCS800驱动器的“大脑”和“神经系统”。你想啊，没有大脑，再强壮的身躯也动不了，这SDCS-CON-4就是这么个关键的角色。

这块ABB SDCS-CON-4板子可不简单，它负责执行所有复杂的控制算法，什么电机的速度、转矩、电流，全都在它的掌控之下。它就像个经验丰富的老司机，能精准地指挥直流电机“想怎么转就怎么转”，而且反应还贼快。同时，它还肩负着存储驱动器的运行固件和各种参数的重任，那些关键的数据和程序，全都在它肚子里的FlashPROM（闪存）里安安稳稳地待着。更牛的是，它还管理着各种输入输出信号和五花八门的通信协议，确保DCS800驱动器能和上位控制系统（比如DCS或PLC）“无障碍交流”。可以说，没有这块ABB SDCS-CON-4，DCS800驱动器就没法发挥出它那强悍的性能，很多对控制精度要求高的工业应用，比如轧钢、造纸、起重这些，就得“抓瞎”。这东西，就是为了让你工厂里的“大家伙”跑得更稳、更准、更有效率而生的。

ABB SDCS-CON-4

SDCS-CON-4 技术规格

主要特点和优势

这块ABB SDCS-CON-4，在咱们这些老工业人的眼里，那可不是一块普通的电路板，它是DCS800直流传动的“灵魂”所在，能耐可大了。

集中控制与高效处理： 咱们先说它的“大脑”功能。这块SDCS-CON-4板子，就是DCS800传动的中央处理器（CPU），所有复杂的电机控制算法，包括速度环、电流环、转矩控制，都在它这儿进行高速计算和处理。它能把驱动器的每个参数都安排得明明白白，确保电机对命令的响应既精准又迅速。你想想，在轧钢机上，要实现毫秒级的张力控制，没它这“大脑”，那根本不可能！

多功能I/O与强大通信： 再看它的“手脚”和“嘴巴”。SDCS-CON-4自带一大堆数字量和模拟量输入输出（I/O）端口，这就像是驱动器连接外部世界的“神经末梢”，能轻松地跟各种传感器（Sensor）、执行器（Actuator）和上位控制器（Controller）打交道。更厉害的是，它还支持RS-232、RS-485、CAN总线这些主流的工业通信接口，这就像给驱动器装上了“万能翻译器”，能无缝接入现场总线（Fieldbus）网络，比如PROFIBUS DP-V1（DP-V1 Fieldbus）、MODBUS RTU，实现与整个自动化系统的数据互联互通。这不，你就能在中央控制室实时监控每个电机的运行状态了，多省心！

皮实耐用与自我诊断： 这玩意儿可不是个“娇气包”。SDCS-CON-4是按照工业级标准设计的，能够在工厂里那些又热又吵、电磁干扰（Electromagnetic Interference, EMI）又强的地方，稳定可靠地工作。它的工作温度范围宽着呢，从零下20度到零上70度都能扛得住。而且，它还自带“看门狗”（Watchdog）功能和供电电压监控，能实时诊断自身的健康状况，一旦发现“不对劲”，立马就能通过故障代码报警，这就像给板子配了个“私人医生”，大大缩短了故障排查的时间。

维护便捷与系统集成： 最后说说它的“好用”。ABB SDCS-CON-4（3ADT313900R1501）与ABB的DriveWindow Light等PC工具那是绝配，通过这些软件，你可以轻松地设置驱动器参数、监控运行状态，甚至还能进行高级的自适应编程。这种友好的用户界面（Human-Machine Interface, HMI），让调试和维护都变得异常简单，省去了不少力气。

The ABB SDCS-CON-4 (3ADT313900R1501) stands as the critical control core for ABB’s robust DCS800 DC drive series, delivering unparalleled performance in demanding industrial applications. Its paramount strength lies in its centralized processing power, enabling it to execute complex motor control algorithms with exceptional precision and real-time responsiveness. This capability is fundamental for achieving exact speed, torque, and current control, essential for critical processes in industries like metals and paper.

Furthermore, the SDCS-CON-4 boasts extensive I/O and communication versatility. Equipped with numerous digital and analog input/output channels, it facilitates seamless interaction with various sensors, actuators, and external control signals. Its support for standard communication interfaces such as RS-232, RS-485, and CAN bus, alongside compatibility with optional fieldbus modules (e.g., PROFIBUS DP-V1, Modbus RTU), ensures effortless integration into larger automation networks. This comprehensive connectivity allows for real-time data exchange and superior system coordination.

Designed to thrive in harsh industrial environments, the module exhibits remarkable robustness and reliability. Its broad operating temperature range and resistance to electrical noise ensure consistent performance even under challenging conditions. Integrated self-diagnostic functions, including a watchdog and supply voltage monitoring, provide proactive health checks, minimizing downtime and simplifying troubleshooting efforts. The ABB SDCS-CON-4‘s seamless integration with ABB’s PC tools further enhances its appeal, offering intuitive parameterization, monitoring, and advanced diagnostic capabilities, ultimately empowering users to optimize drive performance and ensure long-term operational stability.

应用领域

ABB SDCS-CON-4 这块板子，因为它是ABB DCS800直流传动的“核心”，所以凡是需要用直流电机，而且对控制精度、稳定性和可靠性要求特别高的工业现场，它都能大显身手。可以说，它是很多重工业和关键制造领域的“幕后英雄”。

冶金行业：在钢厂里，轧钢机、开卷机、卷取机这些大块头，要实现钢板的精确轧制和张力控制，离不开DCS800驱动器，而ABB SDCS-CON-4就是这些驱动器的“大脑”。它能确保钢板厚度均匀，张力稳定，这直接关系到产品质量和生产效率。

造纸行业：纸机、卷纸机、复卷机这些设备，需要对纸浆的输送速度、纸幅张力进行极其精确的同步控制。SDCS-CON-4能够提供高性能的转速和转矩控制，保证纸张生产的连续性和一致性，避免断纸。

起重机械：港口的大型门式起重机、厂房里的桥式起重机、矿山里的提升机，这些设备都需要精确的升降和定位，而且必须绝对安全。ABB SDCS-CON-4在DCS800驱动器中，能够提供平稳的加减速和精准的抱闸控制，确保重物安全高效地搬运。

矿山机械：在矿井深处，提升机、破碎机、大型输送带等设备，工作环境恶劣，对设备的可靠性要求极高。SDCS-CON-4的坚固设计和精确控制能力，确保了这些关键设备的稳定运行，保障矿山生产的连续性。

橡塑行业：在挤出机、密炼机等塑料和橡胶加工设备中，对螺杆的转速和扭矩控制精度直接影响产品质量。SDCS-CON-4能够实现精准的工艺控制，提高产品的一致性和合格率。

ABB SDCS-CON-4

相关产品

SDCS-CON-4 是DCS800系列直流传动的核心，所以它总是和这个系列的“兄弟姐妹”们一起出现：

ABB DCS800 系列直流传动：这是SDCS-CON-4的“家”，它就是安装在DCS800系列不同功率等级的驱动器（例如DCS800-S01、DCS800-S02等）内部的。

SDCS-PIN-4 和 SDCS-POW-1：这些是DCS800驱动器的电源板，负责为包括SDCS-CON-4在内的整个驱动器提供稳定的供电。

SDCS-IOB-2 和 SDCS-IOB-3：这些是DCS800的I/O扩展板，如果你需要更多的数字量或模拟量输入输出点，它们就会连接到SDCS-CON-4上，提供额外的接口。

RTAC-01 和 RRIA-01：这些是可选的反馈接口模块。RTAC-01用于连接脉冲编码器，而RRIA-01用于连接旋转变压器（Resolver），它们都把精准的速度/位置反馈信号传给SDCS-CON-4。

ABB DriveWindow Light / DriveWindow：这是ABB用于DCS800驱动器的PC调试软件，通过它你可以对安装了SDCS-CON-4的驱动器进行参数设置、监控和故障诊断。

AFPS-21 (PROFIBUS DP-V1适配器)：这是一个常见的现场总线适配器，插在DCS800驱动器上，通过SDCS-CON-4与上位PLC或DCS进行PROFIBUS通信。

安装与维护 安装前准备：在您准备安装这块ABB SDCS-CON-4（3ADT313900R1501）模块之前，咱们得把安全放第一！务必，我是说务必，将所有给DCS800驱动器供电的电源全部切断，并且可靠锁定，防止误操作。然后，耐心等待几分钟，让驱动器内部的大电容充分放电，这玩意儿带电可是要命的。一切确认安全后，您再小心翼翼地把SDCS-CON-4从包装里拿出来，仔细检查有没有磕碰损坏，型号是不是对得上。这块板子是DCS800驱动器内部的插拔件，您得对准槽位，轻轻地把它插进去，直到卡扣到位，确保接触良好。所有连接到板子的信号线、电源线，包括编码器反馈线，都得严格按照DCS800驱动器手册上的接线图来，线头要剥得合适，压接要牢固，特别是接地线，那可是抗干扰、保安全的生命线，一定得接得扎扎实实。

维护建议：这块ABB SDCS-CON-4（3ADT313900R1501）模块，它本身设计得就非常皮实，故障率相对较低。日常维护主要是“眼观六路，耳听八方”。首先，保持DCS800驱动器所在控制柜内部的清洁干燥和良好的通风，灰尘和潮湿是电子元器件的“天敌”，高温更是大忌。定期检查SDCS-CON-4板子上和周边连接线缆的状况，看看有没有松动、磨损或者绝缘破损的地方。同时，要留意驱动器面板上以及SDCS-CON-4自身的LED指示灯状态，这些灯光是模块“健康状况”的晴雨表，一旦有红色或黄色指示灯亮起，那就是在报警，需要及时查阅DCS800手册，根据故障代码进行排查。咱们还可以定期通过ABB的DriveWindow Light软件连接驱动器，查看运行日志、故障历史和诊断信息，这就像给驱动器做“体检”，能提前发现潜在问题。
