ABB SDCS-CON-2-COAAT (3ADT220090R2) 是一款由ABB公司生产的主驱动控制板（PCBA），通常被称为“SDCS-CON-2”。它在ABB的DCS500系列直流驱动器中扮演着核心角色，是整个驱动系统的“大脑”，负责实现对直流电机及其负载的精确控制、监测和诊断。
该控制板是DCS500系列驱动器的中央通信和控制枢纽。它集成了一个微处理器（通常是Intel 80186EM），以及专门的ASIC（专用集成电路）芯片（如DC94L01），用于处理大部分测量和控制功能。这使得SDCS-CON-2能够高效地管理电源、电机、传感器以及其他外围设备之间的交互和协调。
SDCS-CON-2-COAAT 的型号后缀“COAAT”通常表示该板卡具有涂层防护（Coated），这使其能够更好地抵御恶劣工业环境中的灰尘、湿气、腐蚀性气体等，从而提高在严苛条件下的耐久性和可靠性。

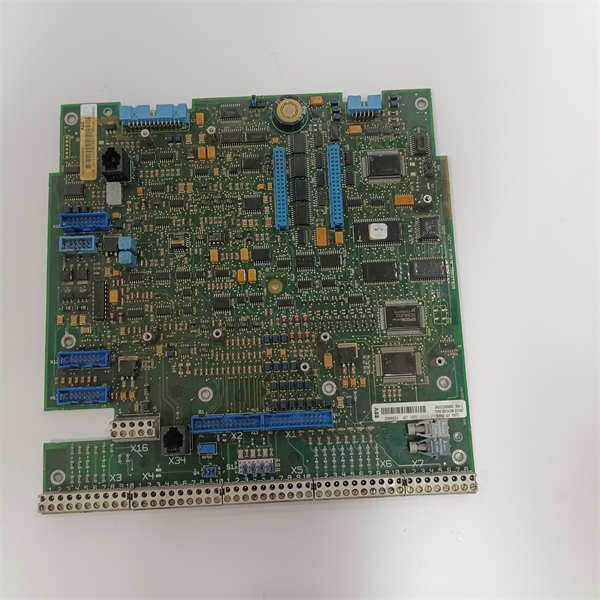

ABB SDCS-CON-2-COAAT 3ADT220090R2
技术规格
主要特点和优势
ABB SDCS-CON-2-COAAT (3ADT220090R2) 控制板作为ABB直流驱动系统的核心，具备多项关键特点和显著优势：
高性能控制能力： 基于Intel 80186EM微处理器和ASIC芯片，SDCS-CON-2能够提供高速度的信号处理和精确的控制算法执行，确保直流电机在各种工况下都能实现精准的速度、转矩和位置控制。
涂层防护（COAAT）： 后缀“COAAT”表明该板卡表面经过特殊涂层处理。这种防护层能够有效抵御工业环境中常见的灰尘、湿气、化学腐蚀和振动，大大延长了板卡在恶劣环境下的使用寿命和可靠性，减少了故障率。
全面的通信兼容性： SDCS-CON-2设计为与广泛的通信接口和协议兼容，包括RS-485和可能的CANopen等工业标准协议。这使得驱动器能够轻松集成到现有的工业网络中，与PLC、DCS或其他上位系统进行无缝数据交换。
实时监测与反馈： 该控制板能够连续监测和测量电机的各项参数和变量，如电机速度、电流、电压等，并将这些实时数据反馈给控制系统，实现驱动器的精确控制和优化运行。
强大的诊断和故障排除功能： SDCS-CON-2集成了诊断和故障排除功能，能够检测并报告潜在的故障或异常情况。通过板载的七段码显示器，可以直观地查看驱动器的状态和报警信息，从而快速识别和解决问题，最大限度地减少停机时间。
可编程逻辑与控制算法： 该板卡支持实现可编程逻辑和定制控制算法。这种灵活性允许根据特定的工业应用需求定制控制策略，从而优化系统性能并满足多样化的生产要求。
易于安装和配置： SDCS-CON-2控制板设计注重用户友好性，通过直观的接口和软件工具简化了安装和配置过程，减少了安装时间和人力成本。
支持固件和软件更新： 该控制板支持固件和软件更新，确保系统能够始终保持最新状态，获得最新的功能、性能改进和bug修复，从而提高长期可用性。

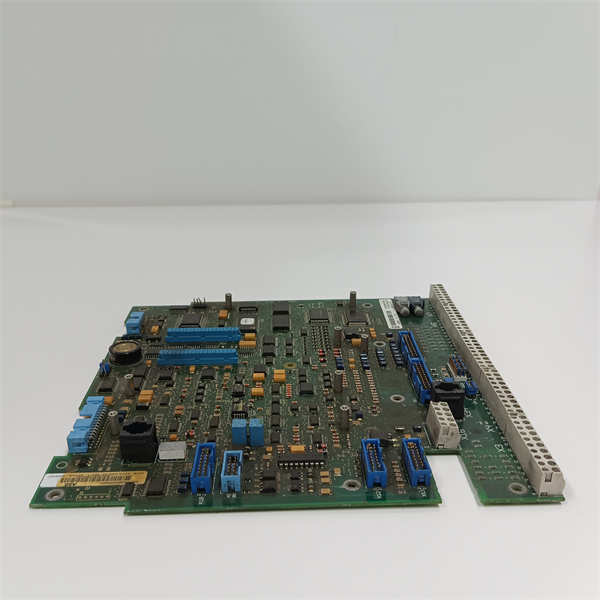

ABB SDCS-CON-2-COAAT 3ADT220090R2
应用领域
ABB SDCS-CON-2-COAAT (3ADT220090R2) 主驱动控制板作为ABB DCS500系列直流驱动器的核心部件，广泛应用于各种需要精确控制直流电机，尤其是在恶劣工业环境下的场合。其应用领域主要包括：
冶金行业：
- 轧钢机：精确控制轧机中直流电机的速度和转矩，确保钢材的精确轧制和高质量产出。
- 连铸机：控制铸造过程中的输送速度和电机同步，保证连续生产的稳定性。
造纸行业：
- 造纸机：对多段驱动的直流电机进行精确的速度同步控制，以生产不同厚度和质量的纸张。
- 卷取机和复卷机：实现精确的张力控制和速度调节，确保纸卷的均匀卷取。
橡胶和塑料行业：
- 挤出机：精确控制挤出螺杆的转速和扭矩，以生产各种塑料型材、薄膜和管材。
- 橡胶混合机：控制搅拌机的速度和功率，确保橡胶混合过程的均匀性和效率。
起重机械和港口设备：
- 港口起重机和龙门吊：实现对起升、变幅、运行等动作的精确速度和位置控制，提高作业效率和安全性。
- 矿山提升机：在重载条件下提供可靠的速度和转矩控制，保障矿石或物料的安全运输。
印刷和包装行业：
- 印刷机：实现高精度套准和速度同步控制，确保印刷品的质量和生产效率。
- 包装机：控制包装过程中的各种电机动作，实现高效、精确的自动化包装。
水处理和泵送系统：
- 大型水泵：在需要可变流量和压力控制的泵站中，实现直流电机的精确调速，优化能源效率。
测试台架：
- 电机测试台：作为测试直流电机的核心控制器，提供精确的速度和转矩控制，用于性能测试和质量验证。
相关产品
与ABB SDCS-CON-2-COAAT (3ADT220090R2) 主驱动控制板相关联的其他产品主要包括ABB DCS500/DCS800系列直流驱动器家族中的其他功能模块、电源板、IO扩展板以及配套的软件和操作面板。
- ABB DCS500系列直流驱动器: SDCS-CON-2-COAAT 是这个系列驱动器的核心控制板。
- ABB SDCS-POW (Power Supply Board): 负责为SDCS-CON-2等控制板提供稳定的电源。
- ABB SDCS-IOB (I/O Board): 输入/输出扩展板，用于增加驱动器的数字量和模拟量I/O点，与SDCS-CON-2配合，实现更复杂的控制逻辑。例如：
- SDCS-IOB-23 (3ADT220090R0023): 数字连接板。
- SDCS-IOB-3 coated (3ADT220090R0020): 涂层版本的I/O板。
- ABB SDCS-PIN (Pulse Interface Board): 脉冲接口板，用于连接编码器等脉冲信号发生器，提供速度或位置反馈，与SDCS-CON-2紧密配合。例如：
- SDCS-PIN-41A (3BSE004939R1): 脉冲变压器模块。
- ABB SDCS-AMC (Application Motor Control Board): 某些高级驱动器版本可能包含AMC板，带有DSP（数字信号处理器），用于更复杂的电机控制算法，与SDCS-CON-2协同工作。
- ABB SDCS-FEX (Field Exciter Board): 励磁板，用于控制直流电机的励磁电流，确保电机的正常运行。
- ABB SDCS-MEM (Memory Module): 用于存储驱动器的参数和程序。
- ABB SDCS-CP (Control Panel): 操作面板，如DCSx00系列的标准控制面板，用于驱动器的参数设置、状态显示和故障诊断。
- ABB DriveWindow 或 DriveComposer软件: 用于DCS系列驱动器的组态、调试、监控和维护的PC工具，通过通信接口与SDCS-CON-2进行交互。
安装与维护
安装前准备： 在安装ABB SDCS-CON-2-COAAT (3ADT220090R2) 控制板之前，务必仔细阅读ABB DCS500系列驱动器的官方手册和SDCS-CON-2板卡的具体安装指南。
- 安全断电：在进行任何安装、接线或更换操作前，必须完全断开驱动器及相关设备的电源，并进行锁定/挂牌，确保无人误操作通电，防止电击和设备损坏。
- 静电防护：SDCS-CON-2是敏感的电子元件。在处理板卡时，务必佩戴防静电腕带，并在防静电工作台上操作，避免静电放电（ESD）损伤。
- 环境检查：尽管SDCS-CON-2-COAAT具有涂层防护，但仍需确保安装环境符合驱动器整体的工作温度、湿度和通风要求。避免阳光直射、高振动和过度潮湿。
- 插槽选择：根据驱动器内部结构和手册指示，将SDCS-CON-2正确插入指定的主控板插槽中。确保板卡与背板连接紧密、牢固。
- 接线检查：仔细检查所有连接到SDCS-CON-2的电缆，包括电源、I/O和通信线缆。确保接线正确、牢固，无松动、磨损或短路现象。
- 备用电池/电容：检查板载备用电容（用于保存RAM数据）是否已充电或正常工作，若有电池则确认电量。
维护建议： ABB SDCS-CON-2-COAAT 具有涂层防护，提高了耐用性，但定期的检查和适当的护理仍能确保其长期最佳性能和延长使用寿命。
- 定期清洁：定期对驱动器柜内部进行清洁，清除灰尘和碎屑。确保控制板及其周围的通风良好，防止过热。可以使用干燥、无纤维的布或低压压缩空气清洁。
- 检查连接：定期检查所有与SDCS-CON-2连接的电缆和端子，确保它们没有松动、腐蚀或损坏。特别注意电源和通信连接的稳定性。
- 监控诊断：通过驱动器操作面板或ABB DriveWindow/DriveComposer软件，定期监控SDCS-CON-2的运行状态、报警信息和事件日志。及时响应任何看门狗报警、I/O故障或通信异常。
- 参数备份：在进行任何维护操作前，或系统参数发生更改后，务必备份驱动器的所有配置和程序参数。这对于快速恢复系统功能至关重要。
- 固件更新：如果ABB发布了SDCS-CON-2的固件更新，在了解更新内容和风险后，应在ABB技术支持的指导下进行升级，以获得最新的功能、性能优化和bug修复。
- 预防性更换：对于长期运行的关键驱动器，可以考虑根据ABB的建议或行业最佳实践，在达到推荐使用寿命时进行预防性更换，以避免非计划停机。
- 环境控制：确保驱动器柜的密封性良好，防止外部恶劣环境因素的侵入，特别是在涂层版本发挥作用的场合。
