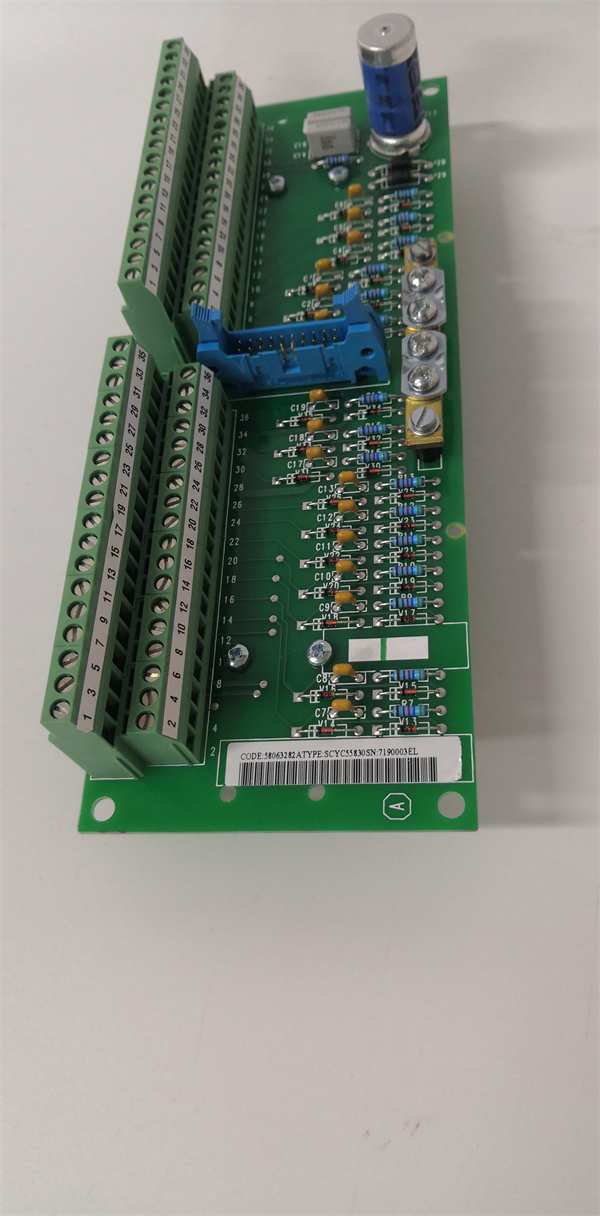

ABB SCYC55830 / 58063282A | AC 800M 通信模件套件 | MB300 高速总线接口可靠性解决方案

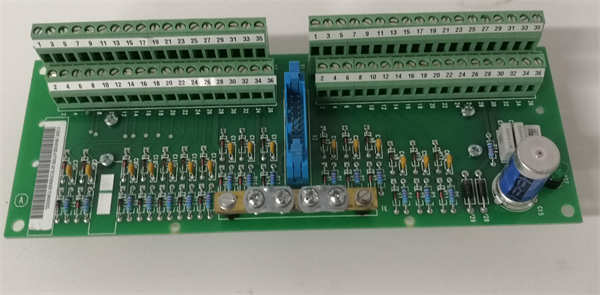

ABB SCYC55830 / 58063282A | AC 800M 通信模件套件 | MB300 高速总线接口可靠性解决方案 - 图片 2

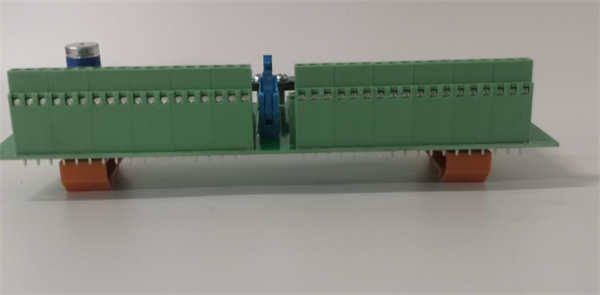

ABB SCYC55830 / 58063282A | AC 800M 通信模件套件 | MB300 高速总线接口可靠性解决方案 - 图片 3
ABB SCYC55830 / 58063282A | AC 800M 通信模件套件 | MB300 高速总线接口可靠性解决方案 - 图片 4

ABB SCYC55830 / 58063282A | AC 800M 通信模件套件 | MB300 高速总线接口可靠性解决方案

  • 型号: SCYC55830（通信子模） + 58063282A（载板）
  • 品牌: ABB
  • 核心功能: ABB AC 800M 控制系统专用 Profibus-DP 主站通信模块套件（即 CI854A），用于连接远程 I/O、变频器、智能仪表等 Profibus 从站设备，实现高速数据交换
  • 供货状态: 现货供应，原厂渠道，子模与载板完整匹配，适用于新建及存量系统维护
  • 质保标准: 12个月质保，经 Profibus 网络通信压力测试与主/从站交互实测
分类：

描述

关键技术规格

  • 产品型号: SCYC55830（通信功能子模） + 58063282A（载板，即 TB850/TB851 兼容底座）
  • 制造商: ABB
  • 所属系统: ABB Ability™ System 800xA / AC 800M 控制平台
  • 模块类型: CI854A Profibus-DP 主站通信模件（硬件组合形式）
  • 通信协议: Profibus-DP（符合 IEC 61158-2），支持 Class 1（循环）和 Class 2（非循环）服务
  • 物理接口: 1×RS-485（9针 D-sub 母头），带可切换终端电阻（220 Ω）
  • 传输速率: 9.6 kbps 至 12 Mbps（软件可配置）
  • 最大从站数: 126 个（单网络段），支持多段中继扩展
  • 数据容量: 最大 244 字节输入 + 244 字节输出（每从站）
  • 安装方式: SCYC55830 插入 58063282A 载板，整体安装于 AC 800M TB850 或 TB851 冗余背板
  • 工作温度: 0°C 至 +60°C

功能定位与应用场景分析

SCYC55830 + 58063282A 是 ABB AC 800M 系统中 CI854A Profibus-DP 主站通信模块的标准硬件构成。该套件使 AC 800M CPU（如 PM866）能够作为 Profibus 网络的主站，主动轮询并管理多达上百个现场设备——包括远程 I/O 站（如 ET200M）、变频器（如 ACS880）、阀门定位器（如 ND7000）及智能传感器。其核心价值在于将传统硬接线 I/O 转化为数字化总线通信，显著降低布线成本、提升诊断能力，并支持设备级参数读写。

在 ABB 800xA 架构中，CI854A 通过高速 MB300 背板总线与 CPU 交换数据，确保控制逻辑与现场设备之间的确定性同步。该模块广泛应用于需要大规模分布式 I/O 或多厂商设备集成的场景，是实现“现场总线化”自动化架构的关键组件。

典型应用场景包括：

  • 场景一：用于联合循环电厂余热锅炉系统，通过 Profibus 连接数十台温度/压力变送器和电动执行机构，替代传统模拟量硬接线
  • 场景二：在化工装置反应釜控制系统中，作为主站与多台 ABB ACS880 变频器通信，实现转速设定、故障读取及能效监控
  • 场景三：用于老旧 AC 800M 系统扩容，替换早期 CI801（Modbus）模块，提升现场设备接入密度与诊断深度

质量标准与测试流程

Profibus 通信模块的隐性故障（如偶发丢包、地址冲突、波特率漂移）可能导致控制延迟或设备脱网，影响生产稳定性。我们对每一套 SCYC55830 + 58063282A 实施端到端网络行为验证：

  • 外观与清洁：检查 SCYC55830 子模无器件损伤，58063282A 载板连接器无氧化，D-sub 接口屏蔽壳接地良好，确保电磁兼容性。
  • 上机实测：将完整套件安装于真实 AC 800M 机架（含 PM866 CPU 和 TB851 背板），连接至少 5 个不同厂商的 Profibus 从站（如 Siemens ET200M、ABB ACS880、Endress+Hauser 仪表），构建混合网络。
  • 功能诊断：
    • 使用 Control Builder M 加载标准 GSD 文件，配置 12 Mbps 通信；
    • 验证所有从站周期性数据交换无丢失（连续 24 小时）；
    • 模拟从站断电/恢复，确认主站自动重连时间 < 2 秒；
    • 测试终端电阻开关有效性及共模抗扰度（IEC 61000-4-5）。
  • 质保承诺：仅通过全部通信协议一致性、网络鲁棒性及硬件可靠性测试的套件方可出库，并提供 12 个月功能性质量保证，覆盖 RS-485 收发器老化、固件异常及配置丢失风险。

兼容性与升级路径 (技术支持)

为确保 SCYC55830 + 58063282A 在您的 AC 800M 系统中稳定运行，请务必核对以下关键信息：

  • 硬件/固件：该套件对应 CI854A Rev C 硬件，需搭配 Control Builder M v5.1 SP2 或更高版本 才能正确识别并配置；旧版工程工具可能无法加载最新 GSD 库。
  • 配套组件：必须安装在 TB850 或 TB851 背板上；不支持直接插入非冗余底板。外部 Profibus 电缆必须使用屏蔽双绞线（如 LiYCY TP），终端电阻仅在网络两端启用。
  • 替代关系：SCYC55830 + 58063282A 是早期 CI854（非“A”版）的增强替代品，增加诊断 LED 和更强 EMC 性能。若需更高带宽，可评估迁移到 CI867（Modbus TCP）或 CI874（Profinet）模块。
