ABB SC560 3BSE008105R1 – 模块载体兼CPU，Advant系统的“大脑中枢”！

描述

ABB SC560 (3BSE008105R1) 是一款多功能的模块载体，专为ABB Advant OCS (Open Control System) 系列控制器设计。与SC510不同，SC560内部集成了本地CPU，使其不仅能作为I/O和通信子模块的载体，还具备独立的计算和处理能力，可以执行实时控制和监控任务。它支持多种通信协议和I/O系统，提供强大的数据采集、控制和监控功能，是构建高性能、可扩展工业自动化系统的核心组件。有了它，您的系统不仅能灵活扩展，还能拥有强大的“大脑”！

SC560 产品概述

在当今复杂多变的工业自动化和过程控制领域，一个既能灵活扩展又能提供强大计算能力的控制器至关重要。今天咱们要深入了解的这款ABB SC560 (3BSE008105R1) 模块，就是ABB Advant OCS (Open Control System) 系列控制器中的一个“核心角色”。它不仅仅是一个简单的模块载体，更是一个集成了本地CPU的智能单元，使其在Advant OCS系统中扮演着“大脑中枢”的角色。

与仅提供物理接口的载体模块不同，ABB SC560 (3BSE008105R1) 能够独立执行实时控制、数据采集、处理和监控任务。它为各种I/O模块和通信模块提供了一个稳定的运行平台，同时自身具备强大的数据处理能力，确保对工业过程的快速响应和精准控制。这意味着，你可以将各种模拟量输入/输出、数字量输入/输出以及各种通信接口子模块插入到SC560上，它能高效地管理这些模块，并协调它们与上位控制系统的数据交互。无论是在流程工业、能源管理还是复杂的制造业自动化场景，SC560都能凭借其高性能和高可靠性，成为构建先进工业控制系统的基石。它不仅提供了卓越的功能性，还因其模块化设计而具备出色的可扩展性，为用户带来了极大的灵活性和便利。

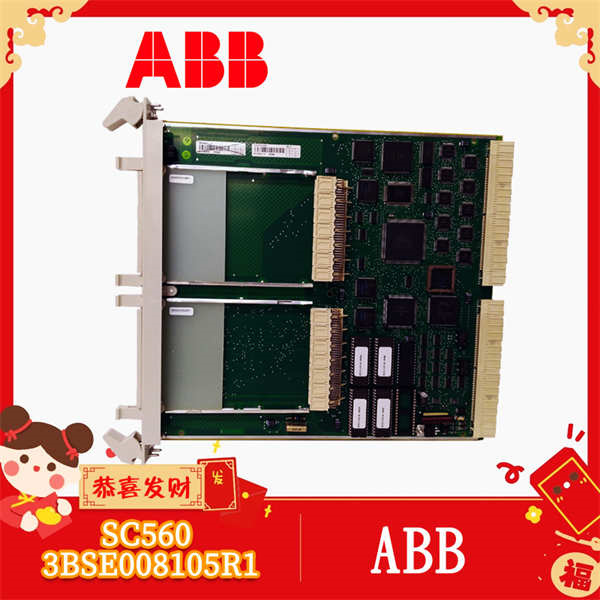

ABB SC560 3BSE008105R1

SC560 技术规格

主要特点和优势

这块ABB SC560 (3BSE008105R1) 的厉害之处，用我们行里人的话来说，就是“集大脑与骨架于一身，既能思考又能承载”。它最核心的优势在于其集成本地CPU的强大处理能力。不同于纯粹的模块载体，SC560能够独立地执行控制算法、处理复杂的逻辑运算和进行实时数据处理。这意味着，在许多分布式控制场景下，它不仅是I/O和通信模块的物理平台，更是数据流和控制指令的“核心处理器”，极大地提升了系统的响应速度和控制精度。这种集成度减少了系统对外部独立CPU模块的依赖，简化了系统架构，也降低了潜在的故障点。

其次，ABB SC560 具备出色的模块化和可扩展性（Modularity and Scalability）。作为Advant OCS系统的一部分，SC560允许用户根据实际需求，灵活地插拔各种I/O子模块（如模拟量输入/输出、数字量输入/输出）和通信子模块。这种“积木式”的构建方式，使得系统配置和功能扩展变得非常简便，无论是应对不断变化的市场需求，还是进行未来的技术升级，都能轻松实现，从而延长了控制系统的生命周期，降低了总拥有成本。

再来，SC560在通信能力方面也表现突出。通过在其上安装不同的通信子模块，它能够支持Modbus、Profibus、Advant Fieldbus 100等多种工业标准协议。这确保了它能够与各种现场设备（传感器、执行器）以及上层管理系统（SCADA、MES）进行无缝的数据交换和信息集成，构建起高效、互联的工业自动化网络。它能够实时监控各种过程参数，如电流、电压、功率和能耗，为操作员提供全面的洞察力。最后，SC560采用坚固的工业级设计，能够在严苛的工业环境中（如温度变化、振动）稳定可靠地运行，为关键工业应用提供了坚实的保障。

The ABB SC560 (3BSE008105R1) is a pivotal component within ABB’s Advant OCS control systems, uniquely combining the functionalities of a submodule carrier with an integrated local CPU. Its primary strength lies in its powerful processing capabilities, enabling it to autonomously execute real-time control algorithms, complex logical operations, and data processing tasks. This integration significantly enhances system responsiveness and control precision, reducing reliance on separate CPU modules and simplifying overall system architecture.

Furthermore, the SC560 offers exceptional modularity and scalability. As part of the Advant OCS family, it provides a flexible platform for integrating a wide array of I/O submodules (analog, digital) and communication submodules. This allows for easy customization and expansion to meet specific application requirements, facilitating future upgrades and extending the system’s operational lifespan, thereby optimizing total cost of ownership.

In terms of communication, the SC560 excels by supporting various industrial protocols (e.g., Modbus, Profibus, Advant Fieldbus 100) through its compatible communication submodules. This ensures seamless data exchange with field devices and higher-level management systems, enabling real-time data acquisition, control signal output, and comprehensive monitoring of process parameters like current, voltage, and energy consumption. Its robust, industrial-grade design ensures reliable performance in harsh environments, making the ABB SC560 (3BSE008105R1) an ideal choice for critical industrial automation and process control applications demanding high performance, flexibility, and unwavering reliability.

应用领域

ABB SC560 (3BSE008105R1) 凭借其集成的处理能力和强大的扩展性，在对控制精度和系统稳定性要求极高的工业领域中发挥着关键作用：

过程工业：在石油、天然气、化工、电力、冶金、制浆造纸和水处理等连续生产过程中，它作为分布式控制系统 (DCS) 或大型PLC系统中的核心控制器，管理复杂的工艺流程，实现精确的参数控制和优化。

制造业自动化：在汽车制造、食品饮料、制药等行业的自动化生产线中，SC560可以实现对生产设备的精细化控制和数据监控，确保生产效率和产品质量。

能源管理和基础设施：在智能电网、大型楼宇自动化、交通枢纽等领域，它能够作为数据采集和控制单元，集成各种传感器和执行器，实现对能源消耗、环境参数等的实时监控和高效管理。

其他复杂工业应用：任何需要高性能、模块化且具备实时控制和监控能力的工业自动化解决方案，SC560都能成为理想的选择。

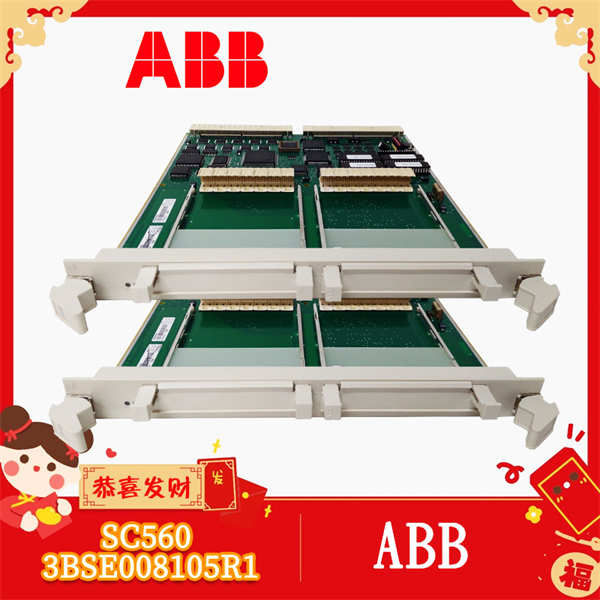

ABB SC560 3BSE008105R1

相关产品

SC560 (3BSE008105R1) 作为Advant OCS系统的核心模块，它通常与以下ABB产品紧密配合，共同构成完整的自动化解决方案：

Advant Controller 450 (AC450) / AC460：SC560是这些控制器系统的重要组成部分，它为这些高端CPU提供了强大的I/O和通信扩展能力。

S800 I/O系统：SC560能够无缝集成S800系列远程I/O模块，进一步扩展系统的I/O点数，适应大规模的现场设备连接。

各种功能子模块：例如模拟量输入/输出 (AI/AO) 模块、数字量输入/输出 (DI/DO) 模块，以及用于不同通信协议（如Profibus DP、Modbus）的接口模块，这些都会安装在SC560上。

ABB Control Builder / Engineer Workplace 软件：这些是ABB用于Advant OCS系统的工程组态和编程工具，工程师需要使用这些软件来配置SC560及其上的所有子模块，并开发控制逻辑和HMI界面。

Advant Fieldbus 100 (AF100) 网络组件：如果系统使用ABB的AF100现场总线，SC560将作为关键的通信节点。

安装与维护

安装前准备:在安装ABB SC560 (3BSE008105R1) 模块之前，请务必遵守工业安全规范，完全切断并锁定所有相关电源。等待确认系统已安全放电。仔细检查模块外观是否有任何运输损坏，并核对模块型号和零件号与您的系统要求相符。SC560通常设计为安装在控制柜内的标准DIN导轨或特定机架上。确保安装位置环境清洁、干燥、无尘，并具备足够的通风空间以保证模块散热。根据系统设计图纸和用户手册，将所需的各种I/O和通信子模块准确地插入到SC560的相应插槽中，确保模块完全插入并固定到位。所有电源线和信号线必须严格按照接线图进行连接，并确保所有连接牢固可靠，特别是接地线必须正确连接，这对于确保系统的电气安全和抗干扰能力至关重要。

维护建议: ABB SC560 作为核心控制模块，其稳定运行对整个自动化系统至关重要。日常维护应以预防性检查为主：

环境检查：定期检查SC560所在的控制柜内部环境，确保其清洁、干燥，无灰尘堆积，并保持良好的通风，避免模块过热。

连接检查：定期检查所有插入到SC560上的子模块是否牢固，以及所有连接电缆（包括电源线、信号线和通信线）是否完好无损，没有松动或老化迹象。

指示灯监控：密切关注SC560前面板上的状态指示灯。绿色LED通常表示正常运行，而红色或琥珀色LED可能指示故障或警告状态。一旦发现异常，应立即查阅产品手册，根据指示灯代码进行初步诊断。

系统诊断：虽然SC560自身具有一定的自诊断能力，但建议结合使用ABB的工程工具软件（如Control Builder或Engineer Workplace），定期对整个Advant OCS系统进行诊断测试。这可以帮助您查看模块运行状态、故障历史日志，并识别潜在问题。
