ABB SC540 MasterBus 300E 高性能网络卡 – Advant OCS AC400 核心备件！

描述

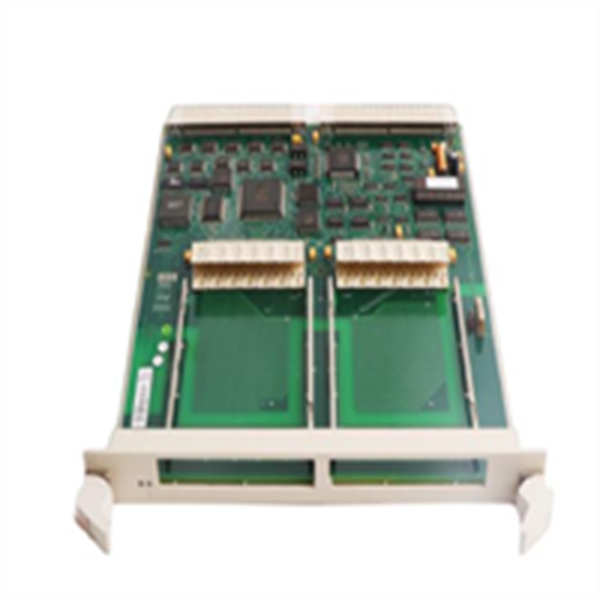

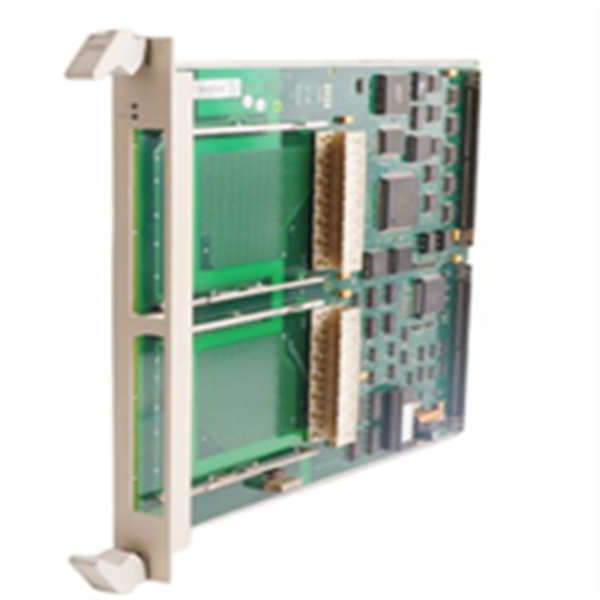

ABB SC540：这款DCS 系统的增强型冗余网络接口卡，是控制网络里的“硬通货”！它的核心功能是作为 ABB Advant AC400 等控制器连接 MasterBus 300E 高速冗余网络的适配器，保障控制器之间的实时数据交换和 CPU 故障的无扰动切换。兼容平台：Advant OCS，功能类型：MB300E 高速通信，关键参数：支持网络冗余。专治各种复杂的控制级网络冗余和大数据量需求。

SC540 产品概述

兄弟，你提供的 ABB SC540 模块，是 ABB Advant OCS 系统中最核心、性能最强的通信模块之一。在 ABB 的通信卡家族中，从 SC510 到 SC520，再到这款 SC540，代表了网络带宽和处理能力的不断升级。它与 AC400 系列控制器配合使用，作为MasterBus 300E (MB300E) 控制网络和控制器背板总线之间的高性能桥梁。

SC540 的核心价值在于其对 MB300E 网络的冗余协议的硬件级支持和增强的数据处理能力。在复杂的流程工业中，控制系统需要处理来自数千个 I/O 点的实时数据，并快速在冗余控制器之间同步状态。ABB SC540 通过其强大的板载处理器，高效地处理 MB300E 专有协议，确保了在网络拥堵或单通道故障时，数据同步和冗余切换仍能以极低的延迟 (Ultra-Low Latency) 完成。对于正在运行的关键 DCS 系统来说，升级或更换 ABB SC540 这样的高性能通信卡，就是保障系统在未来数年内仍能满足数据实时性要求的关键投资。

ABB SC540

SC540 技术规格

主要特点和优势

老哥，要聊这 ABB SC540 的优势，那必须是它的高带宽和卓越的冗余性能，它是 DCS 系统的“高铁线路”。

增强型 MB300E 协议处理能力：与老版本相比，ABB SC540 具备更强大的板载计算能力，能以更低的 CPU 占用率处理复杂的 MasterBus 协议。这对于 AC400 控制器来说意义重大，因为它解放了主 CPU 的资源，使其能将更多计算周期用于执行控制回路和高级控制算法。这种通信性能的提升，直接提高了整个 DCS 系统的控制周期（Control Cycle Time）和数据实时性。

无与伦比的冗余可靠性：SC540 是为最高级别的高可用性而设计的。它不仅支持双卡冗余（Module Redundancy），还支持 MB300E 的双介质冗余（Media Redundancy），即通过两条独立的通信路径（例如两条光纤或铜缆）进行数据同步。这种**“双保险”机制确保了即使在光缆被切断或其中一块卡故障的情况下，备用链路或备用卡也能无缝（Bumplessly）接管，实现零停机时间（Zero Downtime）的连续控制。对于关键工艺过程而言，原厂的 ABB SC540 就是确保安全和连续生产**的最后一道屏障。

The ABB SC540 stands as a premium MasterBus 300E communication interface, primarily recognized for its enhanced processing power and superior redundancy features. Unlike previous iterations, the SC540 incorporates an advanced communication processor to handle the MB300E protocol more efficiently, thereby maximizing the host controller’s (e.g., AC400) resources for core control execution. Critically, the SC540 is designed for the highest level of fault tolerance, supporting both module and media redundancy. This ensures that controllers maintain real-time data synchronization across dual communication paths, enabling a bumpless transfer of control in the event of a card or cable failure. This robust design makes the ABB SC540 essential for systems requiring high-speed, deterministic communication and uninterrupted operational continuity in demanding process environments.

应用领域

这 ABB SC540 模块，是所有使用 ABB Advant OCS DCS 的对可靠性要求最高的控制回路。

核电与大型发电厂：在涉及反应堆控制、机组安全联锁和高压保护等关键应用中，SC540 为冗余控制器提供了最可靠、最快速的通信链路，确保了在极端条件下的系统安全和稳定。

危化品和精细化工：在处理高压、高温、易燃易爆介质的化工装置中，控制系统的任何中断都是不可接受的。ABB SC540 的无缝冗余切换能力，保障了对工艺过程的持续监测和精确控制。

城市轨道交通和大型基础设施：在需要集中监控和高可靠性的场合，例如隧道通风系统或中央能源管理系统，SC540 确保了控制命令能够实时、准确地在各个子系统之间进行交换。

相关产品

ABB SC540 模块作为 MB300E 网络接口，通常需要与以下 ABB 产品家族配套使用：

ABB AC450 / AC460：Advant Controller 系列中的主控处理器，SC540 模块是其首选的冗余通信卡。

ABB MasterView 850：ABB 经典的操作员站软件，它通过 MB300E 网络和 SC540 卡访问控制器数据。

ABB PFTL101/PFTL102：MasterBus 300E 光纤调制解调器，用于将 SC540 的电信号转换为光信号，以实现长距离或高抗干扰传输。

ABB TB807 / TB810：MasterBus 300E 网络常用的总线终端或连接器。

ABB SC520M 3BSE016237R1：SC540 的前代或低配版本，在带宽要求略低的场景中仍可使用。

ABB SC540

安装与维护

安装前准备:安装 ABB SC540 模块时，必须确保 AC400 控制器已断电，并严格遵守防静电操作规程。SC540 是内嵌式模块，需要精确插入控制器主板上的专用槽位。连接 MB300E 通信电缆时，务必核对连接器的类型和网络布线拓扑是否符合 ABB 的冗余网络标准。如果使用光纤接口，需确保光纤跳线的清洁度和连接器类型。安装完成后，必须在 ABB 的工程师站中对 ABB SC540 的网络地址、冗余路径和性能参数进行配置和验证。

维护建议: ABB SC540 模块的维护核心是持续的冗余链路性能监控。应定期使用 AC400 诊断工具检查 SC540 模块上的状态 LED（特别是冗余路径状态）。如果模块报告网络错误或冗余链路降级，应立即检查通信介质的完整性，特别是光纤衰减或铜缆连接。
