ABB SC540 3BSE006096R1 Submodule Carrier – Advant OCS/AC450/AC460 通信扩展载体！

描述

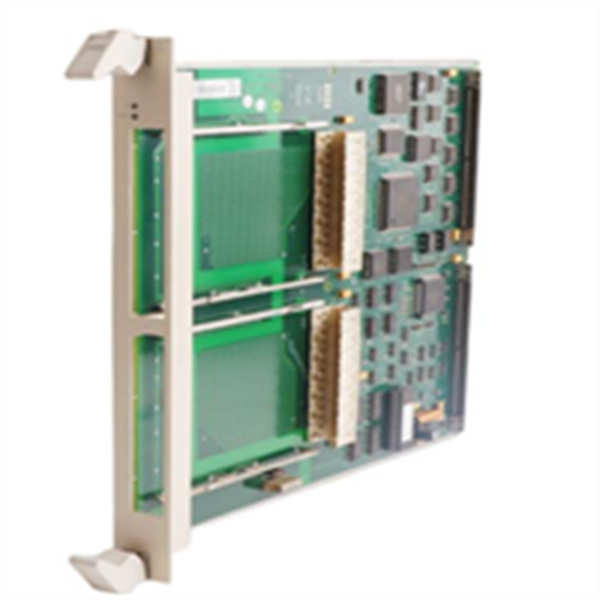

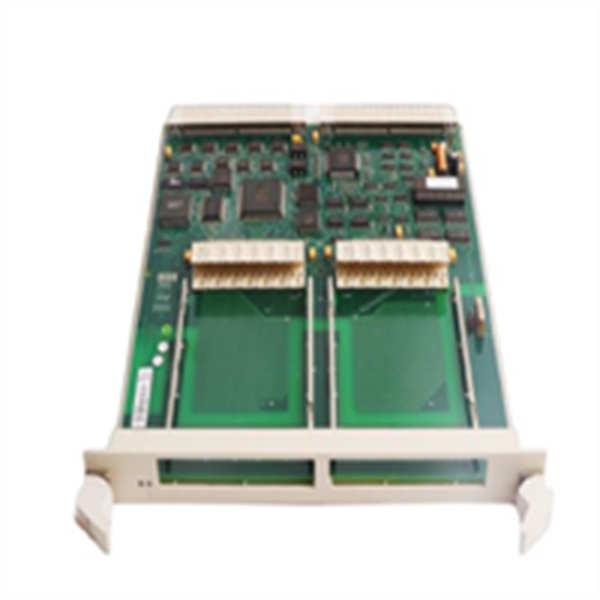

ABB SC540 3BSE006096R1：这块通用型子模块载体，是 Advant Controller 450/460 平台中用于扩展通信功能的关键硬件。核心功能：作为通信/I/O子模块的物理插槽和数据总线接口，它自身不具备独立控制功能，但为系统提供了一个模块化的扩展框架，以连接特定的通信处理器或专用I/O接口卡。兼容系统：Advant OCS with Master Software (AC400 系列)，优势：增强系统对多协议通信和远程 I/O 的支持能力。

SC540 3BSE006096R1 产品概述

ABB SC540 3BSE006096R1 属于 Advant OCS (Open Control System) 架构中的 AC400 系列控制器（如 AC450/AC460）的通信模块家族。与 SC520/SC520M 这种本身集成特定通信功能（如现场总线主站）的模块不同，SC540 的核心身份是“Submodule Carrier”（子模块载体）。

想象一下 AC450 的背板是一个主干道，SC540 3BSE006096R1 就是在这个主干道上建立的一个**“多功能扩展坞”。它插在控制器的专用通信槽位上，提供了一个或多个次级插槽**，专门用于安装功能性通信子模块 (Functional Submodules)。

这种设计理念是为了提供最大的灵活性。通过将载体（SC540）和功能（通信子板）分离，用户可以根据不同的现场需求（例如需要支持 Modbus、PROFIBUS 或其他专有协议），快速更换或增减插入到 SC540 上的子模块，从而定制化控制器的通信能力。这在现代化改造或需要与第三方设备集成的复杂工业环境中，是极具价值的功能。它保证了核心控制器硬件的长期稳定性，同时允许通信技术的灵活演进。

SC540 3BSE006096R1 ABB

SC540 3BSE006096R1 技术规格

主要特点和优势

模块化和高灵活性： ABB SC540 3BSE006096R1 的最大优势在于其模块化设计。它是一个纯粹的载体，不包含特定的通信协议硬件，这使得AC450/460 控制器能够通过插入不同的子模块，实现对各种现场总线、数据网络甚至专有协议的支持。这种能力对于大型集成项目或需要连接遗留设备的工厂至关重要，它避免了为每种新协议更换整个通信模块的昂贵和复杂操作。

增强I/O和通信容量： 通过使用 SC540 3BSE006096R1 及其承载的子模块，Advant Controller 可以大幅增加其可连接的远程 I/O 节点数量和通信链路。对于流程工业中需要管理数千个数据点的超大型系统来说，多个 SC540 载体可以显著提高系统的I/O容量和数据吞吐量，而不会牺牲主处理器的控制实时性。

高可用性和简化维护： SC540 的设计继承了 ABB Advant OCS 系统的高可靠性。作为一个载体，它为子模块提供了稳定且高速的电气和数据接口。在进行维护时，通常只需更换故障的功能子模块，而无需拔下SC540 载体本身，这简化了故障排除过程，缩短了平均故障修复时间 (MTTR)，从而提高了整个控制系统的运行连续性。

The ABB SC540 (3BSE006096R1) Submodule Carrier provides vital Modularity and Flexibility within the Advant OCS architecture, particularly for the AC450/AC460 controllers. Its primary function is to serve as a Physical and Logical Expansion Bus, allowing the controller to dynamically accommodate various Communication or I/O Submodules. This plug-and-play capability is crucial for systems requiring Multi-Protocol Integration (such as interfacing legacy equipment or proprietary networks) without modifying the core control hardware.

By acting as a High-Capacity Carrier, the SC540 3BSE006096R1 facilitates a massive increase in the controller’s ability to manage Distributed I/O and external communication links. In complex control environments, utilizing multiple SC540s ensures high Data Throughput and Scalability for managing thousands of process points. Furthermore, this modular design simplifies maintenance: only the specific functional submodule needs replacement in case of failure, not the SC540 carrier itself. This feature minimizes Mean Time To Repair (MTTR) and significantly enhances the System Availability of the entire DCS.

应用领域

SC540 3BSE006096R1 主要用于需要高度定制化通信配置或最大化 I/O 扩展能力的复杂DCS应用。

综合自动化系统： 在需要同时与多种第三方系统（如 PLC、变频器、智能仪表、能源管理系统）通信的工厂中，SC540 可以承载不同的协议转换子模块，作为中央通信网关，将所有数据汇聚到 AC450 主控制器。

系统升级与兼容： 在对老旧 ABB MasterPiece 或 AC400 系统进行分阶段现代化时，SC540 3BSE006096R1 可以保留原有的背板和机架，通过更换或增加子模块的方式，快速适配新的通信技术（如以太网或新的现场总线标准），保护了用户对原有硬件的投资。

大型 I/O 密集型项目： 在电力、冶金、化工等需要连接大量数字量和模拟量 I/O 的大型工厂，SC540 载体可以用于承载高性能的 I/O 扩展接口，有效扩展 I/O 链路的带宽和节点数量。

相关产品

SC510/SC520/SC530: SC540 家族中的兄弟模块，它们通常集成了特定的通信功能（例如 SC510 负责操作站通信，SC520 负责现场总线）。

PM511/PM510: Advant Controller 450 的主处理器模块，SC540 3BSE006096R1 必须与之配合，并插在正确的通信槽位上。

S100/S800 I/O: AC450 控制器支持的本地/远程 I/O 系统，SC540 间接服务于这些 I/O 数据的传输和管理。

功能子模块: SC540 上可以插入的实际通信或功能卡，通常具有独立的型号，但必须依赖 SC540 载体提供的物理和逻辑接口才能工作。

AC460: SC540 3BSE006096R1 也可以用于 AC460 控制器，这是 AC450 的一个后续或高配版本。

SC540 3BSE006096R1 ABB

安装与维护

安装要求：ABB SC540 3BSE006096R1 的安装必须遵循 Advant OCS 系统的插槽分配图。由于它是通信载体，通常插在背板上的专用通信槽位。在安装之前，必须检查背板接口是否清洁无损。SC540 安装完成后，再将所需的功能子模块正确地插入到载体上的子插槽中。在整个过程中，严格遵守防静电操作规程是必须的。

维护建议：由于 SC540 3BSE006096R1 本身是载体，其自身故障率相对较低。大多数故障都集中在它所承载的功能子模块或外部通信链路上。因此，维护时应重点：

检查子模块：通过载体上的诊断 LED 和系统软件，确定是 SC540 载体故障还是子模块故障。

通信诊断：如果通信中断，检查子模块的物理连接和外部电缆（例如光纤、双绞线），确认总线参数配置正确。

更换策略：如果确认是 SC540 故障，更换时需注意新旧模块的版本兼容性，并在系统断电的情况下操作，确保所有连接器插拔到位。
